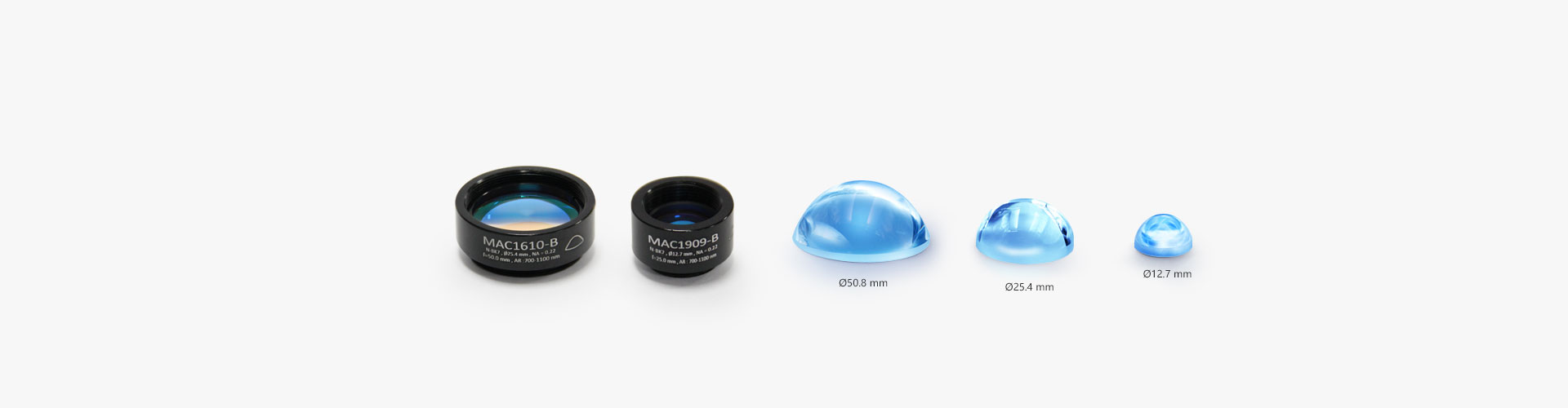

Асферическая конденсорная линза, B270

Технические характеристики
Изображения

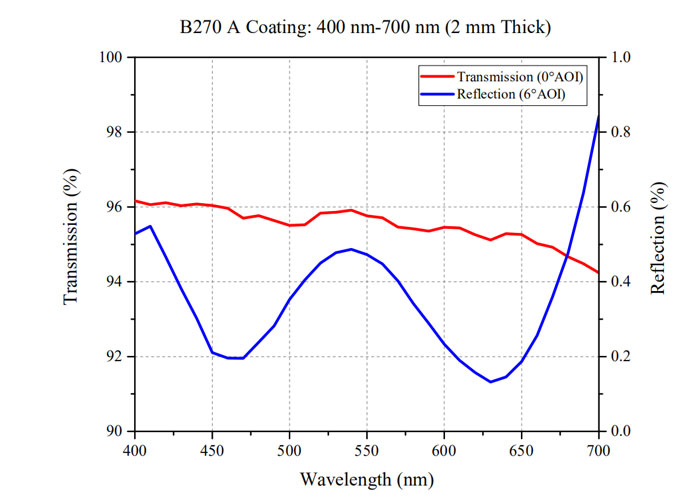

Преломление
Монтаж
Техническое описание

Описание продукта

Материал: N-BK7/S-LAH64
Высокий коэффициент пропускания в видимом и ближнем инфракрасном диапазоне длин волн
Большая числовая апертура и большая апертура (ниже f/#)
Меньшая сферическая аберрация
Подходит для приложений с небольшим полем зрения, таких как оптоволоконные источники света

Для полированных асферических линз LBTEK обычно используются два материала: N-BK7 и S-LAH64. Эти два материала обладают высоким коэффициентом пропускания в видимом и ближнем инфракрасном диапазонах. S-LAH64 имеет более высокий показатель преломления, чем N-BK7, поэтому обычно используется для изготовления объективов с высокой числовой апертурой и коротким фокусным расстоянием. Теперь LBTEK предлагает две линзы с просветляющим покрытием для диапазонов длин волн 400–700 нм и 700–1100 нм. По сравнению с обычными сферическими линзами, асферические линзы имеют большую числовую апертуру (NA) и меньшее число f (f/#), меньшую сферическую аберрацию, могут достигать дифракционного предела и обладают лучшими оптическими характеристиками, что может увеличить число компонентов системы. Уменьшается, что упрощает проектирование системы. Из-за ограничений производительности асферических линз вне оси эти прецизионно полированные асферические линзы больше подходят для приложений с небольшими полями зрения, таких как волоконные источники света, такие как коллимация волокон, связь и формирование изображений. По сравнению с формованными асферическими конденсорными линзами прецизионно полированные асферические линзы имеют большие размеры, лучшее качество поверхности и лучшее качество луча. Чтобы обеспечить наилучшие характеристики, при использовании для коллимации точечного источника света пучок падает на плоскую сторону линзы, при использовании для фокусировки коллимированного луча пучок падает на поверхность с большей кривизной.

Принципиальная схема

Общие параметры

Материал оптического элемента: В270	Рабочая длина волны: 400нм-700нм
Чистота поверхности (царапины/ямки): 80/50	Эксцентриситет: ≤30 угловых минут
Допуск по толщине центра: ±0,3 мм

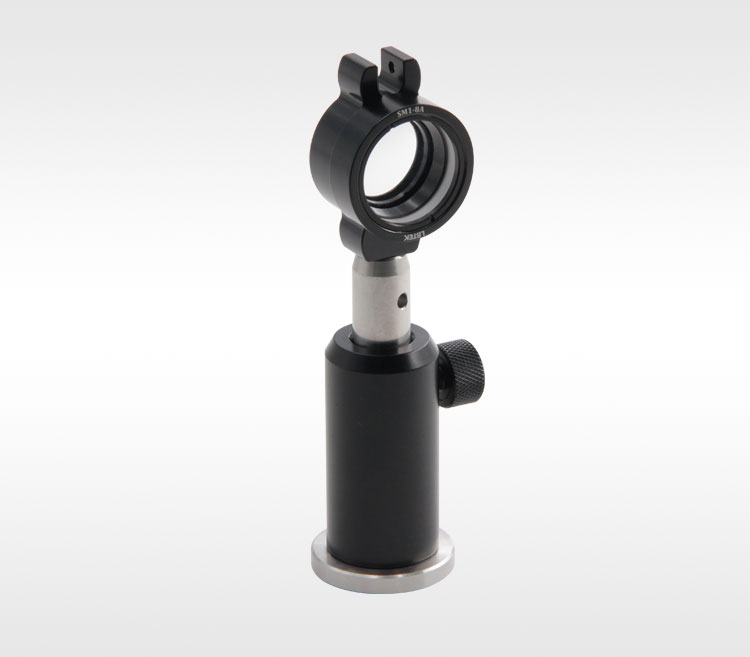

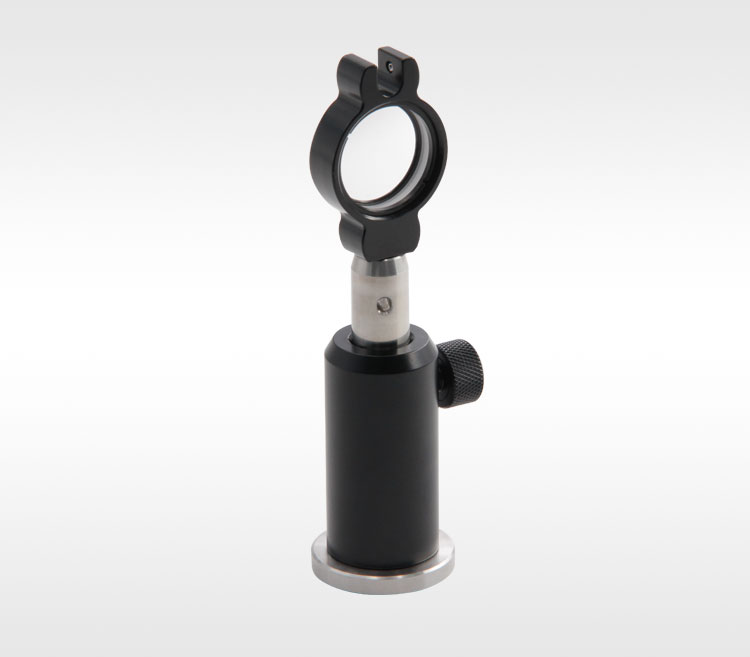

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец.

Способ крепления оптических компонентов Ø12,7 мм

① Оправа с фиксированным объективом FLF05 ×1

② Объектив Ø12,7 мм×1

Способ крепления оптических компонентов Ø25,4 мм

① Оправа с фиксированным объективом FLF1 ×1

② Объектив Ø25,4 мм×1

Способ крепления оптических компонентов Ø50,8 мм

① Фиксированная оправа объектива FLF2 ×1

② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1	② Резьбовой адаптер SM1-SM05B ×1	③ Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	-	③ Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	-	③ Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус линзы Ø50,8 мм SM2-25A ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несмонтированные линзы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	② Резьбовой адаптер SM1-SM05B ×1	③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ø12,7 мм без установленной линзы×1	⑤ Стопорное кольцо SM05R ×1	⑥ Ключ для стопорных колец OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	④ Ø25,4 мм без установленной линзы×1	⑤ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	⑥ Ключ для стопорных колец OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	④ Ø50,8 мм без установленной линзы×1	⑤ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	⑥ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

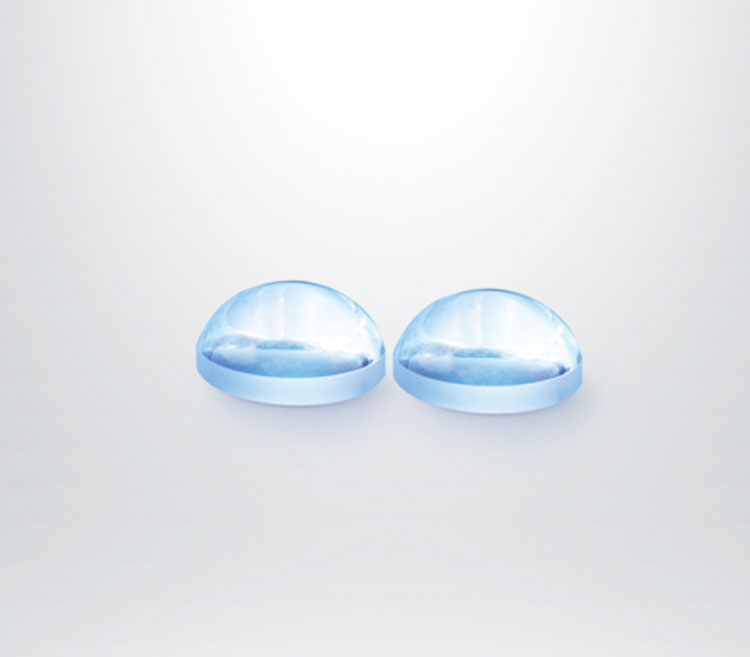

Асферическая конденсорная линза, просветляющее покрытие: 400–700 нм. Без крепления

Материал подложки: B270
Большая числовая апертура (NA)
Рабочая длина волны: 400-700 нм (просветляющее покрытие)
Цель: концентрация, проекция и обнаружение.

Компания LBTEK использует стекло B270 для изготовления различных асферических конденсорных линз.Стекло B270 — это высококачественное стекло, разработанное компанией Schott. Оно имеет высокую плоскостность поверхности, хорошие оптические свойства и хороший коэффициент пропускания в видимом диапазоне света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы LBTEK, фиксированные оправы и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Доступен с разъемами FC/APC или FC/APC

Модель	Фокусное расстояние	Заднее фокусное расстояние	f/#	Стоимость	Доставка
AC4101-A	8,0 мм	4,0 мм	0,89	64 USD	90 дней

AC4202-A	10,5 мм	6,7 мм	0,97	66 USD	90 дней

AC4301-633-SP	8,0 мм	3,7 мм	0,70	500 USD	90 дней

AC4301-A	10,5 мм	6,7 мм	0,70	66 USD	90 дней

AC4403-A	12,0 мм	7,0 мм	0,89	66 USD	90 дней

AC4505-A	12,0 мм	13,0 мм	1,01	66 USD	90 дней

AC4606-A	20,1 мм	12,0 мм	0,89	68 USD	90 дней

AC4606-DG1500-A	20,1 мм	12,0 мм	0,89	68 USD	90 дней

AC4606-DG600-A	20,1 мм	12,0 мм	0,89	68 USD	90 дней

AC4704-A	16,0 мм	7,3 мм	0,70	68 USD	90 дней

AC4807-A	40,0 мм	26,0 мм	0,89	128 USD	90 дней

AC4807-DG1500-A	40,0 мм	26,0 мм	0,89	128 USD	90 дней

AC4807-DG600-A	40,0 мм	26,0 мм	0,89	128 USD	90 дней

Асферическая конденсорная линза, просветляющее покрытие: 400–700 нм

Материал подложки: B270
Большая числовая апертура (NA)
Рабочая длина волны: 400-700 нм (просветляющее покрытие)
Цель: концентрация, проекция и обнаружение.

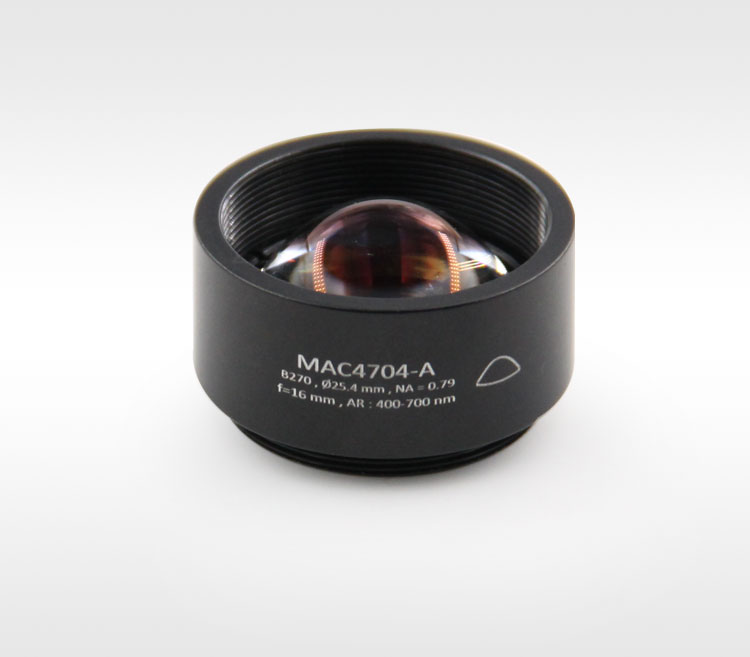

Компания LBTEK использует стекло B270 для изготовления различных асферических конденсорных линз.Стекло B270 — это высококачественное стекло, разработанное компанией Schott. Оно имеет высокую плоскостность поверхности, хорошие оптические свойства и хороший коэффициент пропускания в видимом диапазоне света. Асферические конденсорные линзы LBTEK поставляются со стандартными тубусами. Модель продукта, тип, диаметр, фокусное расстояние и числовая апертура выгравированы на поверхности втулки, чтобы пользователи могли быстро определить параметры объектива.

Доступен с разъемами FC/APC или FC/APC

Модель	Фокусное расстояние	Заднее фокусное расстояние	f/#	Стоимость	Доставка
MAC4202-A	10,5 мм	6,7 мм	0,97	84 USD	90 дней

MAC4301-A	10,5 мм	6,7 мм	0,70	84 USD	90 дней

MAC4606-A	20,1 мм	12,0 мм	0,89	93 USD	90 дней

MAC4704-A	16,0 мм	7,3 мм	0,70	93 USD	90 дней

MAC4807-A	40,0 мм	26,0 мм	0,89	166 USD	90 дней
