Лентикулярное, UVFS, просветляющее покрытие: 245

Технические характеристики
Изображения
Приломление
Монтаж
Техническое описание

Описание продукта

Оптический материал: УФ плавленый кремнезем

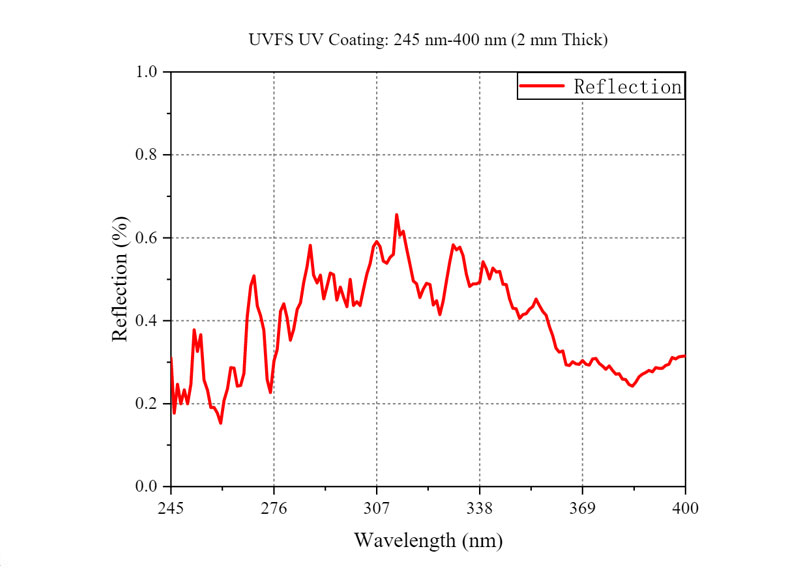

Рабочая длина волны: 245-400 нм (антибликовое покрытие)
Использование: визуализация, расширение или сгущение луча, конвергенция

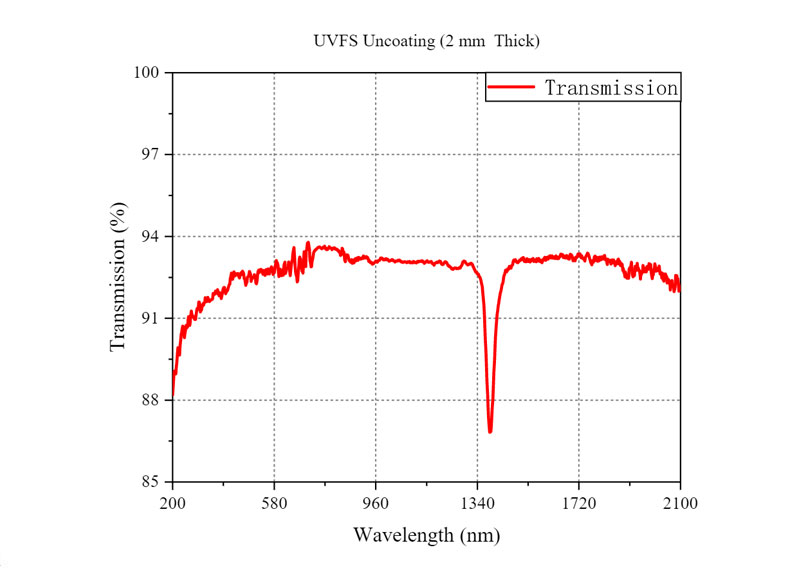

Лентикулярные линзы имеют положительное фокусное расстояние и могут использоваться для фокусировки коллимированного луча или для коллимации точечного источника света. В то же время обе стороны линзы покрыты антибликовым покрытием 245-400 нм, что может снизить отражательную способность линзы. Лентикулярные линзы часто используются в приложениях для обработки изображений. LBTEK выбирает использование плавленого кварца с УФ-излучением для изготовления различных линз. Плавленый кварц с УФ-излучением имеет высокий коэффициент пропускания от УФ до ближнего инфракрасного диапазона. Это идеальный выбор для линз в ультрафиолетовом диапазоне в ближний инфракрасный диапазон. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK предоставляет пользователям высококачественные линзы по разумным ценам.

Принципиальная схема

Общие параметры

Материал оптического элемента: УФ плавленый кремнезем	Чистота поверхности (царапины/ямки): 40/20
Расчетная длина волны: 587,6 нм	Допуск на фокусное расстояние: ±1%
Эксцентриситет: ≤3 угловых минуты	Изогнутая апертура: 3

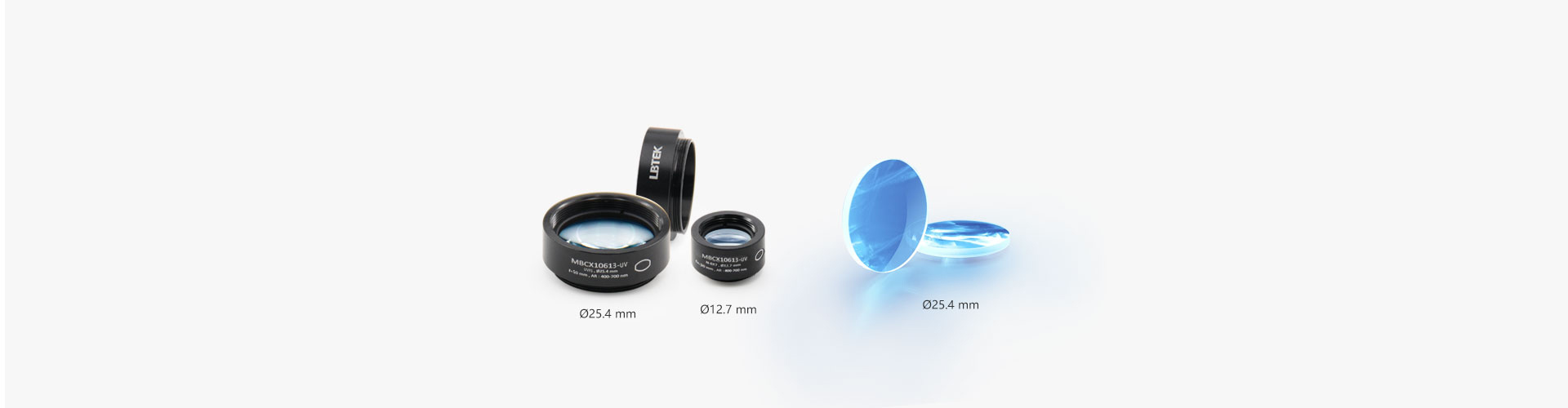

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно крепить непосредственно на оправе фиксированного объектива с помощью механической резьбы корпуса. Объективы других размеров необходимо фиксировать внутри оправы объектива с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа с фиксированным объективом FLF05 ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа с фиксированным объективом FLF1 ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Фиксированная оправа объектива FLF2 ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на коаксиальной монтажной пластине через механическую резьбу корпуса и резьбовые переходники; объективы других размеров необходимо фиксировать внутри коаксиальной монтажной пластины с помощью стопорных колец.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A ×1	② Резьбовой адаптер SM1-SM05B ×1	③ Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	-	③ Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	-	③ Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм можно фиксировать непосредственно на тубусе объектива через механическую резьбу корпуса; линзы других размеров необходимо фиксировать внутри тубуса через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A ×1	② Объектив Ø12,7 мм×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A ×1	② Объектив Ø25,4 мм×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус линзы Ø50,8 мм SM2-25A ×1	② Объектив Ø50,8 мм×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно закрепить непосредственно на оправе фиксированного объектива с помощью стопорных колец. Объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через него. На оправе объектива фиксируется стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Оправа фиксированного объектива FLF05 (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Оправа фиксированного объектива FLF1 (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Оправа фиксированного объектива FLF2 (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно на коаксиальной монтажной пластине с помощью стопорных колец; несмонтированные линзы Ø12,7 мм сначала устанавливаются в тубус объектива Ø12,7 мм, а затем соединяются посредством резьбы. преобразованы в резьбу SM1 и закреплены на коаксиальной монтажной пластине 30 мм, объективы других размеров необходимо сначала вклеить в переходник для крепления объектива, а затем зафиксировать в коаксиальной монтажной пластине через стопорное кольцо.	Способ крепления оптических компонентов Ø12,7 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	② Резьбовой адаптер SM1-SM05B ×1	③ Тубус объектива Ø12,7 мм SM05-8A (со стопорным кольцом) × 1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ø12,7 мм без установленной линзы×1	⑤ Стопорное кольцо SM05R ×1	⑥ Ключ для стопорных колец OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Коаксиальная монтажная пластина 30 мм OPM-12,5A (со стопорным кольцом) × 1	④ Ø25,4 мм без установленной линзы×1	⑤ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	⑥ Ключ для стопорных колец OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Коаксиальная монтажная пластина OPB-9B 60 мм (со стопорным кольцом) × 1	④ Ø50,8 мм без установленной линзы×1	⑤ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	⑥ Ключ для стопорных колец OWR-2A ×1

Объективы LBTEK Ø12,7 мм, Ø25,4 мм и Ø50,8 мм в неустановленном состоянии можно фиксировать непосредственно внутри тубуса объектива с помощью стопорного кольца, объективы других размеров необходимо сначала вклеить в адаптер крепления объектива, а затем пропустить через фиксатор. кольцо Фиксируется внутри тубуса объектива.	Способ крепления оптических компонентов Ø12,7 мм	① Тубус объектива Ø12,7 мм SM05-25A (со стопорным кольцом) × 1	② Ø12,7 мм без установленной линзы×1	③ Стопорное кольцо SM05R ×1
	Способ крепления оптических компонентов Ø12,7 мм	④ Ключ с стопорным кольцом OWR-05A ×1
	Способ крепления оптических компонентов Ø25,4 мм	① Тубус объектива Ø25,4 мм SM1-12,5A (со стопорным кольцом) × 1	② Ø25,4 мм без установленной линзы×1	③ Стопорное кольцо SM1R ×1
	Способ крепления оптических компонентов Ø25,4 мм	④ Ключ со стопорным кольцом OWR-1A ×1
	Способ крепления оптических компонентов Ø50,8 мм	① Тубус объектива Ø50,8 мм SM2-25A (со стопорным кольцом) × 1	② Ø50,8 мм без установленной линзы×1	③ Стопорное кольцо SM2R ×1
	Способ крепления оптических компонентов Ø50,8 мм	④ Ключ для стопорных колец OWR-2A ×1

двояковыпуклая линза

1. Определение

Передняя и задняя поверхности двояковыпуклой линзы представляют собой выпуклые сферические поверхности с одинаковыми радиусами кривизны и могут использоваться для фокусировки коллимированного луча или коллимации точечного источника света.

Рисунок 1. Принципиальная схема оптического пути двояковыпуклой линзы.

2. Характеристики

1. Поскольку показатель преломления материала линзы изменяется в зависимости от длины волны, двояковыпуклая линза имеет хроматическую аберрацию.Параллельные световые лучи разной длины волны не сходятся в одной точке после прохождения через оптическую систему, а фокусное расстояние изменяется в зависимости от длины волны;

2. Благодаря симметрии двояковыпуклой линзы свет двояковыпуклой линзы может падать с любой поверхности;

3. Реальное изображение может быть сформировано за пределами одного фокусного расстояния, а виртуальное изображение может быть сформировано в пределах одного фокусного расстояния;

4. Размер: 6,0 мм, 9,0 мм, 12,7 мм, 25,4 мм, 50,8 мм.

3. Описание

Когда двояковыпуклые линзы используются в симметричных оптических путях, таких как схождение и расширение пучка, падающий и уходящий свет зеркально отражают друг друга, а в оптических системах с коэффициентом сопряжения 0,2-5 эффект от использования двояковыпуклых линз лучше, чем при использовании двояковыпуклых линз. плосковыпуклых линз;

При условии бесконечного сопряжения аберрация плоско-выпуклых линз меньше, чем у двояковыпуклых . В оптической системе плоско-выпуклые линзы удобнее юстировать, чем двояковыпуклые , и они позволяют соответствующим образом уменьшить сферическую аберрацию по сравнению с двояковыпуклыми линзами. линзы.

4. Антибликовое покрытие.

Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку.После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн.Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. Эта конструкция обеспечивает разность хода в полволны между отраженными лучами двух соседних отражающих поверхностей, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.

5. Выбор объектива

Выбор подходящей формы линз является ключом к уменьшению оптических аберраций. В общем, когда коэффициент сопряжения превышает 5:1 или близок к бесконечному сопряжению (свет коллимируется на одном конце линзы), лучшим выбором будут плоско - выпуклые /вогнутые линзы или ахроматические линзы с цементированием . Когда ограниченное соотношение сопряженных линз составляет от 5:1 до 1: 5 , использование двояковыпуклых /вогнутых линз будет более идеальным.

Таблица 1. Сравнение эффектов линз различной формы

6. Выбор материала

Выбор материала стекла очень важен, так как разные типы стекла имеют разные свойства. LBTEK предлагает на выбор различные стеклянные материалы.Типы стекол обычно разделяются по показателю преломления и дисперсии.Кроме того, разные типы стекол имеют разные области длины волны пропускания, а химические, термостойкость и механические свойства каждого стекла также будут разными. . . В таблице 2 приведены свойства обычно используемых стеклянных материалов.

Таблица 2. Характеристики часто используемых стеклянных материалов

В таблице 3 перечислены материалы, доступные для каждого стандартного продукта линз LBTEK. Помимо того, что показано в таблице ниже, LBTEK также предоставляет услуги по индивидуальной настройке продуктов из различных материалов, размеров и пленочных систем. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK. .

Таблица 3. Материалы, доступные для каждого стандартного изделия с линзами LBTEK.

В этом приложении выбирается комбинация стандартной двояковыпуклой линзы LBTEK и двояковыпуклой линзы для создания системы расширения лазерного луча. Для коллимированного выхода лазера из оптического волокна в соответствии с коэффициентом увеличения луча = D/d выбирается фокусное расстояние двояковогнутой линзы и двояковыпуклой линзы. В соответствии с соотношением фокусных расстояний между f1 и f2, показанным на схеме. Для достижения эффекта расширения луча, если луч необходимо сузить, оптический путь на диаграмме оптического пути меняется на противоположный, а соотношение фокусных расстояний линзы удовлетворяет Ratio=d /D=f1/f2.В системе оптического пути используются стандартный кронштейн для крепления объектива LBTEK, кронштейн для стойки и основание.Сверху используется стандартная стойка Ø6 мм, чтобы гарантировать, что оптические оси двух объективов совпадают. высота.

Лентикулярное, UVFS, просветляющее покрытие: 245–400 нм, без крепления
