Двусторонний цветной фильтр LBTEK представляет собой плоский оптический элемент, который обеспечивает цветоделение путем нанесения многослойной пленки на стеклянную подложку. По сравнению с другими фильтрами на пластиковой подложке покрытие стеклянной поверхности обладает лучшей долговременной стабильностью, не выцветает со временем и выдерживает более высокую мощность лазера и более высокие рабочие температуры. Стекло borofloat - это разновидность высококачественного боросиликатного стекла, разработанного компанией Schott. Оно обладает высокой плоскостностью поверхности и хорошими оптическими свойствами. В то же время стекло обладает очень низким коэффициентом теплового расширения, высокой устойчивостью к тепловому удару и хорошей термостойкостью. Компания LBTEK использует стекло borofloat для изготовления различных оптических компонентов, включая различные фильтрующие изделия. Фильтры проходят тонкую обработку, а качество строго контролируется, чтобы гарантировать, что компания LBTEK предоставляет пользователям высококачественные фильтрующие изделия. |
| |||||
| ||||||
 |
 |
|

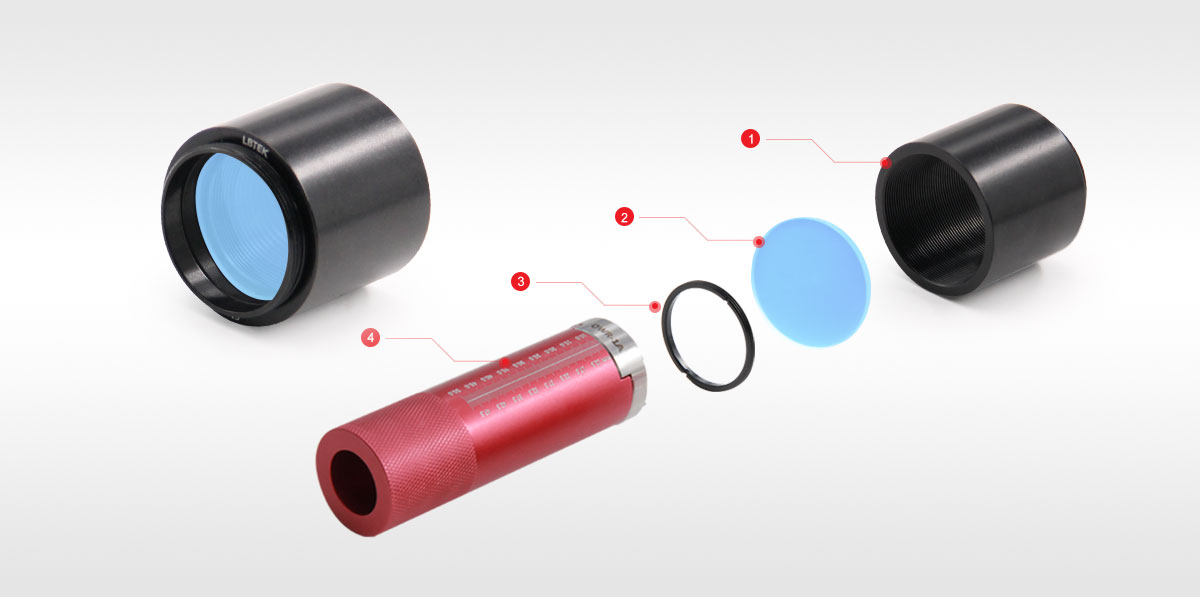

Дихроичные фильтры LBTEK , установленные в тубусах линз |
① Тубус объектива SM1-25B |
② Дихроичное зеркало |
③ Стопорное кольцо SM1R |
④ Ключ для стопорных колец OWR-1A. |
дихроичный фильтр
1. Определение
Его изготавливают путем вакуумного осаждения стопки различных оптических пленок на подложку из оптического стекла. Длина волны передачи контролируется путем разработки оптической пленки разной толщины, позволяющей передавать свет с длинами волн в определенном диапазоне. Цвет прозрачного объекта определяется спектром, который он передает , а цвет непрозрачного объекта определяется его отраженным спектром.

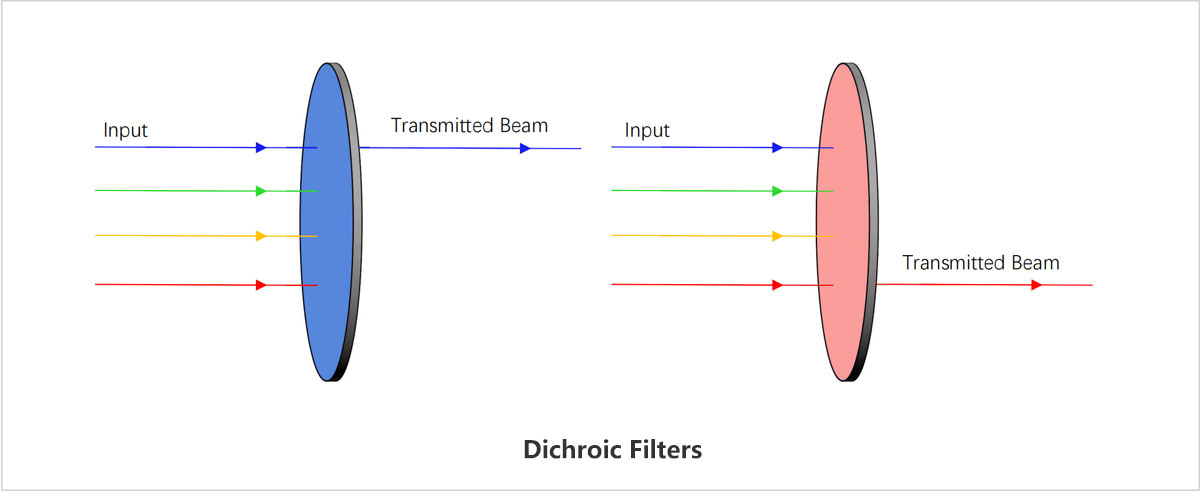

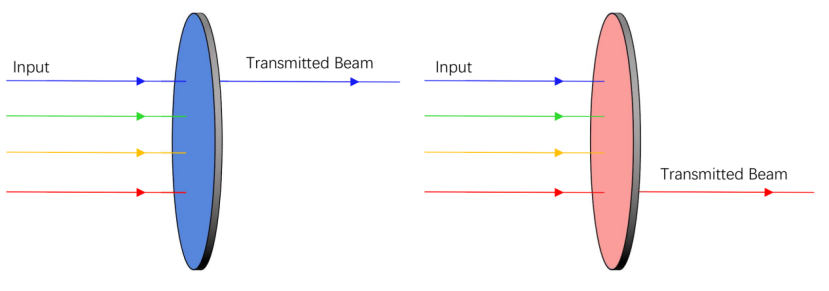

Рисунок 1 Принципиальная схема оптического пути дихроичного фильтра.
2. Характеристики
2. Широкий диапазон спектра передачи ;
3. Высокая термостойкость, коррозионная стойкость, не выцветает, высокая стабильность цвета.
3. Описание
Дихроичные фильтры обычно состоят из стопки нескольких диэлектрических пленок с разными показателями преломления. Диэлектрические пленки с разными показателями преломления имеют запрещенные зоны для фотонов. При выборе стопок диэлектрических пленок с разными запрещенными зонами для фотонов могут проходить световые лучи с длинами волн в определенном диапазоне. и достигните эффекта фильтра.
Базовым материалом является стекло Borofloat , которое представляет собой высококачественное боросиликатное стекло, разработанное компанией Schott . Оно имеет высокую плоскостность поверхности и хорошие оптические свойства. В то же время стекло имеет чрезвычайно низкий коэффициент теплового расширения, высокую термостойкость и хорошие высокие показатели. термостойкость, более высокая термостойкость и порог повреждения, чем у материалов на основе пластика/геля.
Фильтры LBTEK предварительно установлены в черном кольце из анодированного алюминия со стрелками, обозначающими направление падения на внешнем кольце для облегчения установки в монтажное основание. На краю фильтра выгравированы стрелки, указывающие рекомендуемое направление падающего света. Чтобы подложка, покрытая отсекающим материалом, не подвергалась воздействию излучения за пределами длины волны полосы пропускания, вызывающего тепловые эффекты и снижающего характеристики фильтра, рекомендуется, чтобы поверхность диэлектрической пленки с покрытием была обращена к источнику света (свет распространяется в направлении стрелки).
Дихроичный фильтр требует, чтобы световой луч падал вертикально (угол падения равен 0°). Если световой луч падает на поверхность фильтра под определенным углом, передаваемый спектр изменится , и его длина волны среза сместится к более короткой длине волны. .

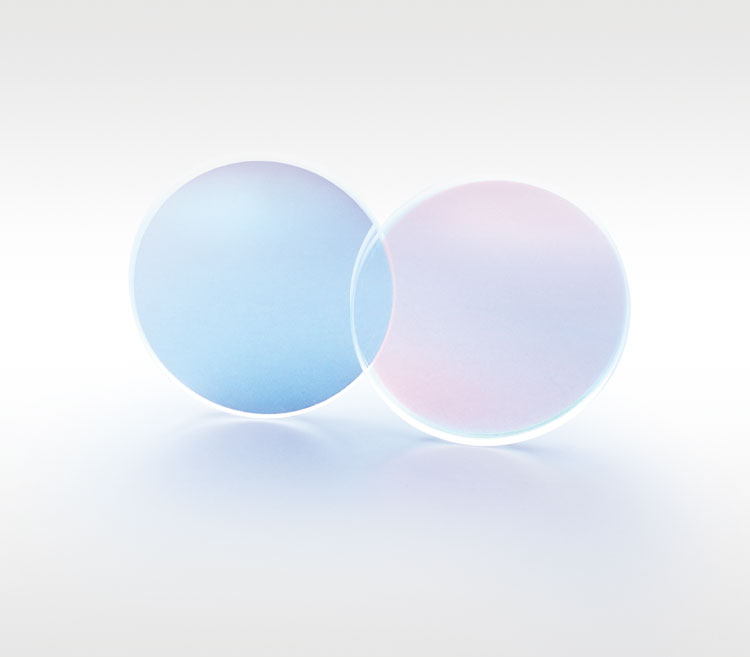

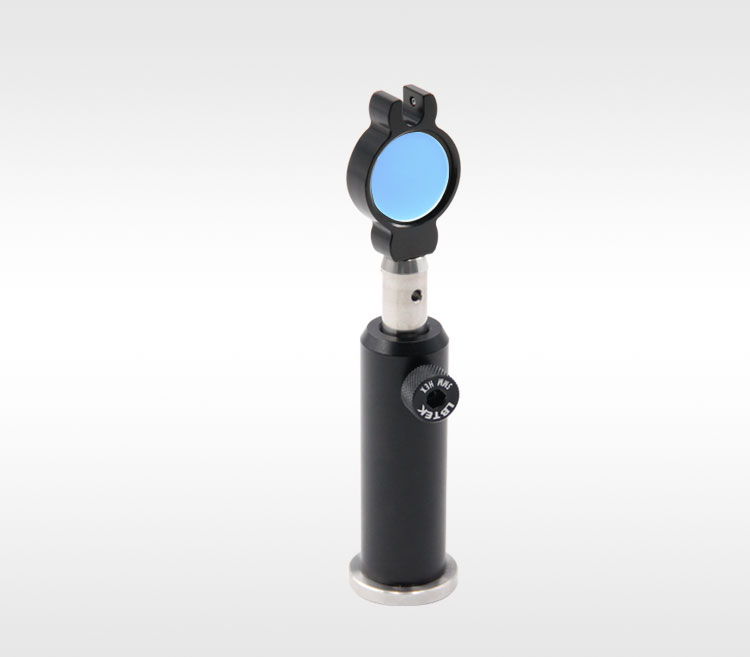

Двухцветный фильтр, диаметром 25,4 мм
- Материал подложки: стекло borofloat
- Многослойное покрытие
- Назначение: проекция, машинное зрение, печать и визуализация
По сравнению с другими фильтрами на пластиковой подложке двухцветные фильтры LBTEK обладают лучшей долговременной стабильностью покрытия стеклянной поверхности, не выцветают со временем и выдерживают более высокую мощность лазера и более высокие рабочие температуры. Двухцветный фильтр пропускает только расчетную длину волны, а другие длины волн будут отражаться и поглощаться им. Он обычно используется в приложениях, требующих цветоделения, включая спектральную визуализацию, машинное зрение, печать и цифровую проекцию. Все круглые объективы LBTEK могут устанавливаться на стандартные оправы объективов LBTEK, фиксированные оправы объективов и различные коаксиальные монтажные пластины.
| Модель | Покрытие | Длина волны отсечки | Допуск по диаметру | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|

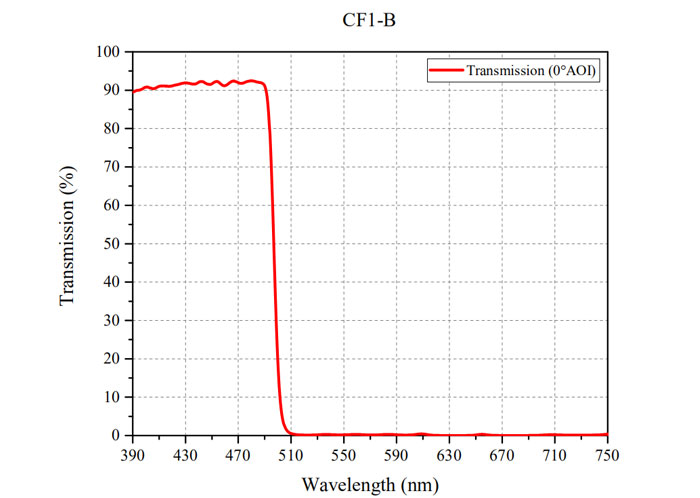

| CF1-B | Tavg>85% при 390 нм–480 нм, 0° AOI Tavg<1% при 540 нм-750 нм, 0 ° AOI | 505±15 нм | +0.00/-0.25 мм | 60 USD | 90 дней | ||||

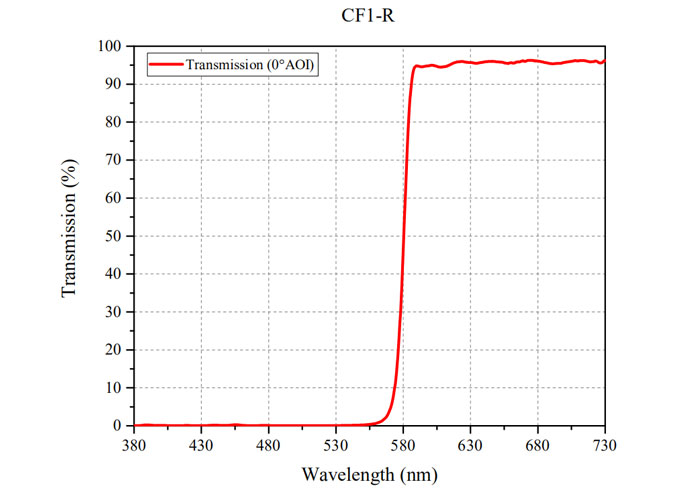

| CF1-R | Tavg>75% при 615 нм–730 нм, 0° AOI Tavg<1% при 380 нм-550 нм, 0° AOI | 585 ±15 нм | +0.0/-0.1 мм | 56 USD | 90 дней |
