Непрерывный фильтр нейтральной плотности

Технические характеристики
Изображения
Преломление
Техническое описание

Описание продукта

Значение OD можно регулировать, поворачивая угол наклона фильтра
Подходит для рабочей длины волны 240-1200 нм

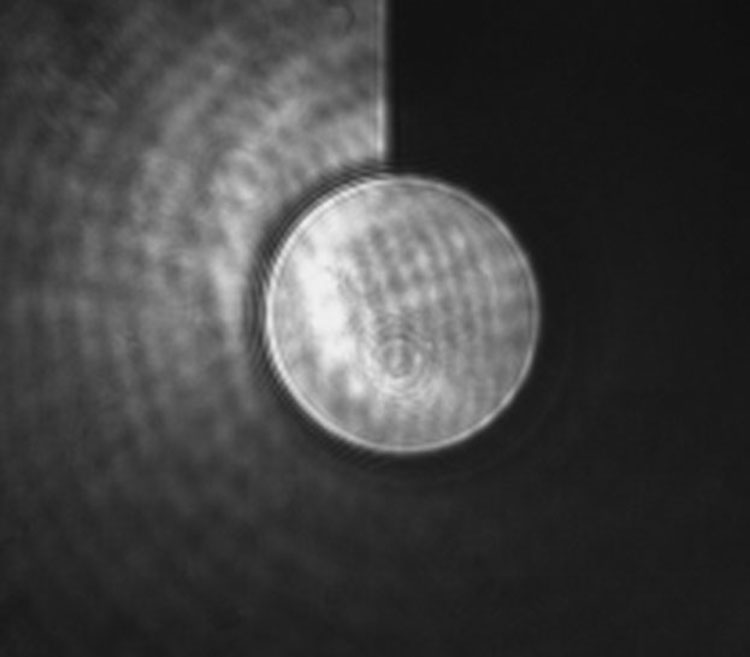

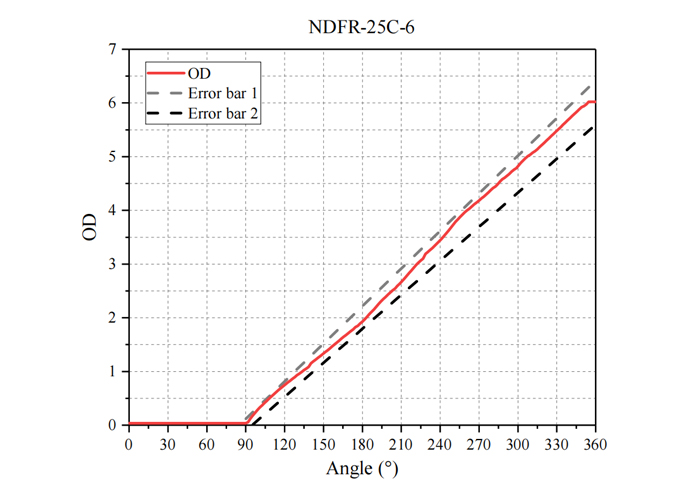

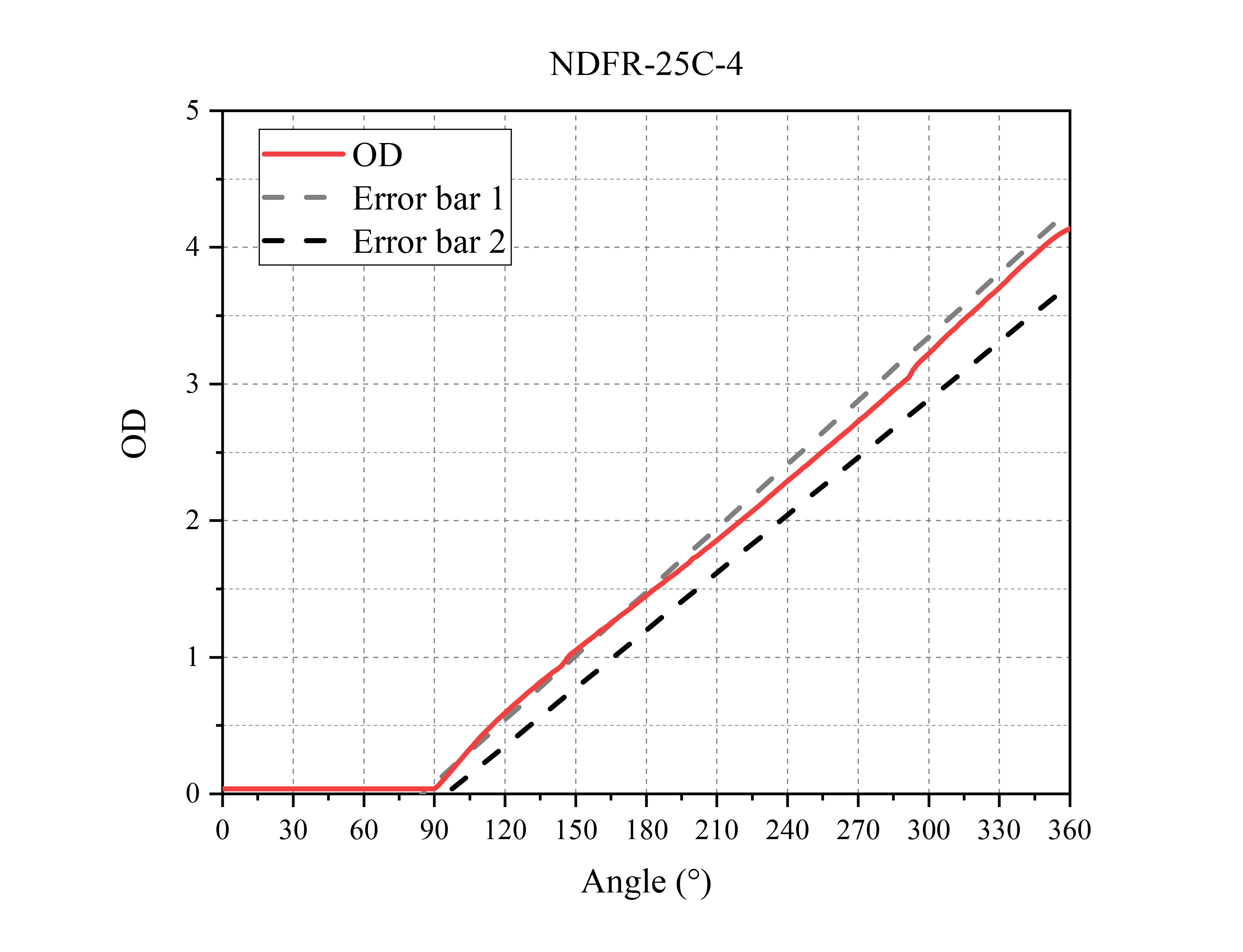

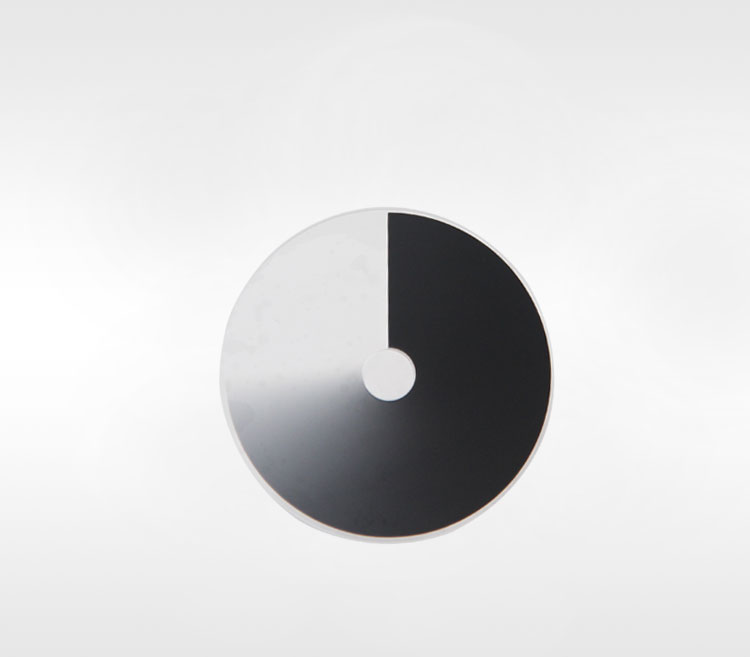

Фильтр непрерывной нейтральной плотности LBTEK обеспечивает линейно регулируемое затухание за счет вращения области покрытия. Его структура состоит из подложки из плавленого кремнезема ультрафиолетового излучения и металлического покрытия (сплав хром-никель-железо) с углом поворота 270°. Значение OD линейно увеличивается против часовой стрелки под разными углами. Конструкция используется в диапазоне длин волн 240-1200 нм. Диапазон значений OD фильтра непрерывной нейтральной плотности составляет 0,04-2,0, 0,04-4,0 или 0,04-6,0. Существует линейная зависимость между значением OD и углом θ, которая удовлетворяет OD=k*θ, а k равно 0,0073, 0,0147 и 0,0221 соответственно. В настоящее время доступны фильтры трех диаметров: Ø25 мм, Ø50 мм и ø100 мм.

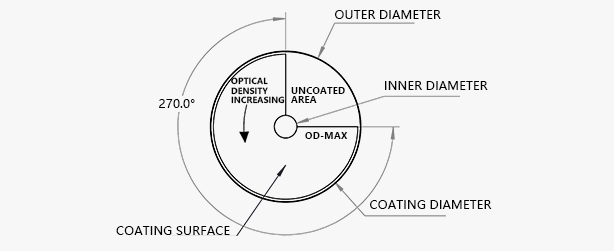

Схематическая диаграмма

Общие параметры

Толщина: 2,0 мм	Покрытие: Сплав хрома, никеля и железа
Материал подложки: Кремнезем, плавленный УФ-излучением	Расчетная длина волны: 240-1200 нм
Наружный диаметр : 25 мм	Отделка поверхности (царапины / изъязвления): 60/40
Параллелизм поверхностей: ＜3 угловых минуты	Базовый материал: Кремнезем, плавленный УФ-излучением
Радиальный угол нанесения покрытия: 270°±5°

фильтр нейтральной плотности

1. Спектральный коэффициент пропускания ( Передача )

Отношение светового потока или силы света, прошедшего через объект, к падающему свету, выраженное в процентах, обозначается символом Т ( λ ).

2. Оптическая плотность ( ОП )

Отрицательная логарифмическая форма спектрального пропускания, выраженная символом OD ( λ ). Существует следующая зависимость между оптической плотностью OD ( λ ) и коэффициентом пропускания T ( λ ):

OD( λ )=-log ₁₀ [ T ( λ )]

Т ( λ )=10 ^{-ОД ( λ )}

где T ( λ ) — значение от 0 до 1 . Выбор ND -фильтра с высоким значением оптической плотности может обеспечить низкий коэффициент пропускания и высокую отражательную способность падающего света. Например, если фильтр с OD, равным 3, обеспечивает пропускание 0,001 , это означает, что фильтр ослабляет луч до 0,1 % мощности падающего света.

3. Затухание ( Затухание )

Выражение спектрального коэффициента пропускания в децибелах ( дБ ) используется для характеристики способности объекта ослаблять количество света, выраженное A ( λ ). Существует следующая связь между затуханием A ( λ ) и коэффициентом пропускания T ( λ ):

А ( λ )=-10log ₁₀ [ Т ( λ )]

Между ослаблением A ( λ ) и оптической плотностью OD ( λ ) существует следующая зависимость:

А ( λ )=10OD( λ )

Например, если затухание A ( λ ) составляет 20 дБ , оптическая плотность OD ( λ ) равна 2 , а коэффициент пропускания равен 0,01 , это означает, что фильтр ослабляет световой луч до 1 % от мощности падающего света.

Соответствующие параметры			Список моделей фильтров нейтральной плотности LBTEK
Коэффициент пропускания ( Т )	Оптическая плотность ( ОП )	Затухание ( А )	Абсорбент ( 400-650 нм )	Светоотражающий ( 350-1100 нм )	Непрерывный ( 240-1200 нм )	тип шага ( 240-1200 нм )
79%	0,1	1 дБ			НДФР-25С-2 НДФР-25С-4 НДФР-25С-6 НДФР-50С-2 НДФР-50С-4 НДФР-50С-6 НДФР-100С-2 НДФР-100С-4 НДФР-100С-6	НДФР-50С-1 НДФР-100С-4
63%	0,2	2 дБ		НДФР10-02		НДФР-50С-1 НДФР-50С-3 НДФР-100С-4
50%	0,3	3 дБ	НДФА10-03	НДФР10-03		НДФР-50С-1 НДФР-100С-4
40%	0,4	4 дБ		НДФР10-04		НДФР-50С-1 НДФР-50С-3 НДФР-100С-4
32%	0,5	5 дБ	НДФА10-05	НДФР10-05		НДФР-50С-1 НДФР-100С-4
25%	0,6	6 дБ				НДФР-50С-1 НДФР-50С-3
16%	0,8	8 дБ				НДФР-50С-3
10%	1.0	10 дБ	НДФА10-10	НДФР10-10		НДФР-50С-1 НДФР-50С-3 НДФР-100С-4
1%	2.0	20 дБ	НДФА10-20	НДФР10-20		НДФР-50С-3 НДФР-100С-4
0,1%	3.0	30 дБ	НДФА10-30	НДФР10-30	НДФР-25С-4 НДФР-25С-6 НДФР-50С-4 НДФР-50С-6 НДФР-100С-4 НДФР-100С-6	НДФР-50С-3 НДФР-100С-4
0,01%	4.0	40 дБ	НДФА10-40	НДФР10-40		НДФР-100С-4
0,001%	5.0	50 дБ	НДФА10-50		НДФР-25С-6 НДФР-50С-6 НДФР-100С-6
0,0001%	6.0	60 дБ	НДФА10-60		НДФР-25С-6 НДФР-50С-6 НДФР-100С-6
0,00001%	7.0	70 дБ	НДФА10-70
0,000001%	8.0	80 дБ	НДФА10-80

Непрерывный фильтр нейтральной плотности

Диапазон значений OD: 0.04-2.0, 0.04-4.0, 0.04-6.0
Покрытие: сплав хром-никель-железо
Размер: Ø25 мм, Ø50 мм или Ø100 мм

Фильтр непрерывной нейтральной плотности LBTEK состоит из ультрафиолетовой подложки из плавленого кремнезема и полного металлического покрытия с углом обзора 270° (сплав хром-никель-железо) и рассчитан на диапазон длин волн пропускания 240-1200 нм. Диаметр центрального отверстия фильтра непрерывной нейтральной плотности составляет 7,5 мм, что удобно для установки механических деталей. Значение OD фильтра непрерывной нейтральной плотности можно регулировать вращением. Несмотря на то, что это светоотражающий фильтр нейтральной плотности, пленка из сплава хром-никель-железо все равно поглощает часть падающего света. Для обеспечения наилучших эксплуатационных характеристик рекомендуется, чтобы падающий свет падал с одной стороны пленки из сплава хром-никель-железо.

Модель	Наружный диаметр	Диапазон значений внешнего вида	Стоимость	Доставка
NDFR-100C-2	100 мм	0,04 (без покрытия) -2,0	846 USD	90 дней

NDFR-100C-4	100 мм	0,04 (без покрытия) -4,0	846 USD	90 дней

NDFR-100C-6	100 мм	0,04 (без покрытия) -6,0	1 064 USD	90 дней

NDFR-25C-2	25 мм	0,04 (без покрытия) -2,0	3 468 USD	90 дней

NDFR-25C-4	25 мм	0,04 (без покрытия) -4,0	3 468 USD	90 дней

NDFR-25C-6	25 мм	0,04 (без покрытия) -6,0	799 USD	90 дней

NDFR-50C-2	50 мм	0,04 (без покрытия) -2,0	743 USD	90 дней

NDFR-50C-4	50 мм	0,04 (без покрытия) -4,0	743 USD	90 дней

NDFR-50C-6	50 мм	0,04 (без покрытия) -6,0	906 USD	90 дней

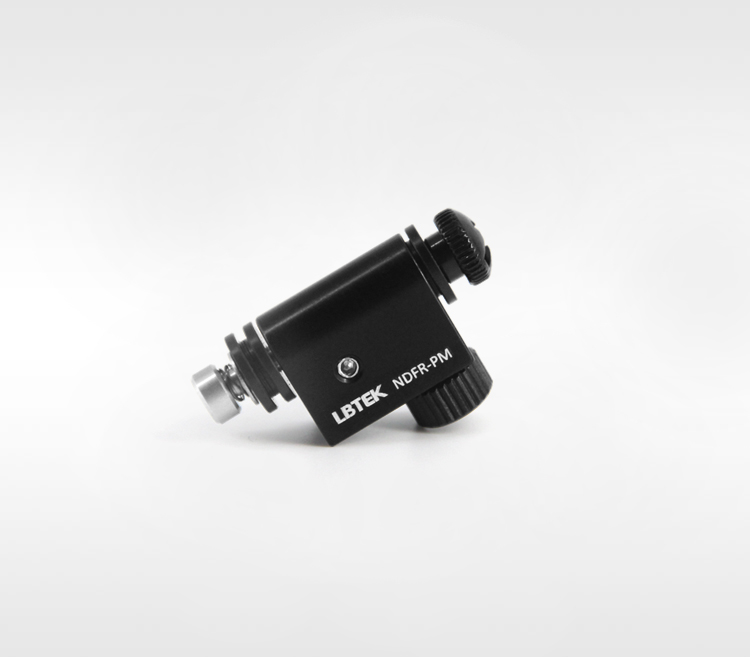

Посадочное место фильтра переменной нейтральной плотности для круглого фильтра нейтральной плотности

Основной корпус с резьбовым отверстием M6, в комплект поставки входит переходник с резьбовым отверстием M4.
Подходит для фильтров серии NDFR с диаметром центрального отверстия 7,5 мм.
Применимая толщина оптического элемента 2 мм.

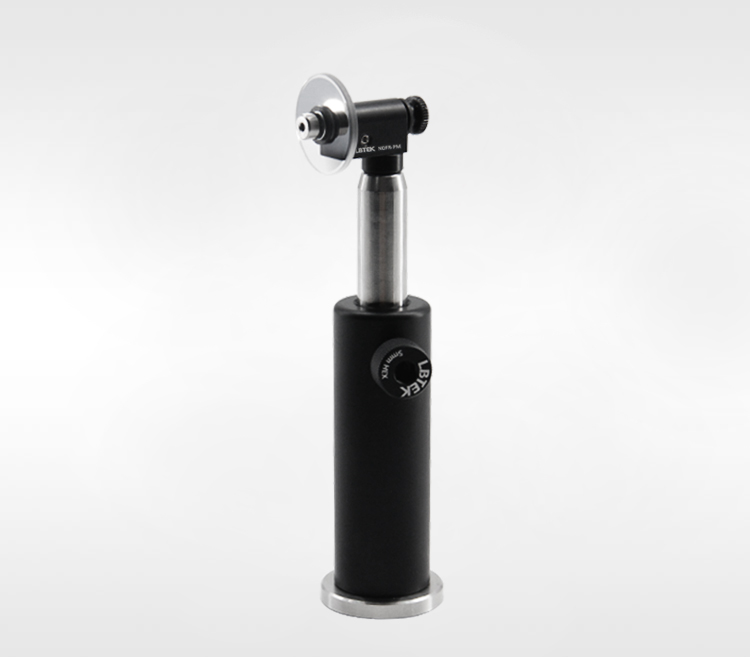

Крепление фильтра нейтральной плотности LBTEK позволяет устанавливать на вращающийся вал фильтры серии NDFR с диаметром центрального отверстия 7,5 мм. При установке фильтра сначала затяните боковую часть NDFR-PM с помощью прилагаемого шестигранного ключа на 1,5 мм. Установочный винт блокировка вращения. С помощью прилагаемого шестигранного ключа на 2 мм отверните серебряные винты с шестигранной головкой, установите фильтр между двумя колодками, а затем снова установите комбинацию колеса и винтов. Обратите внимание, что плоские шайбы и волнистые пружины установлены в исходном порядке, а болты затянуты. В комплект поставки входят 1 шестигранный ключ на 1,5 и 2,0 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	NDFR-PM			103 USD	90 дней

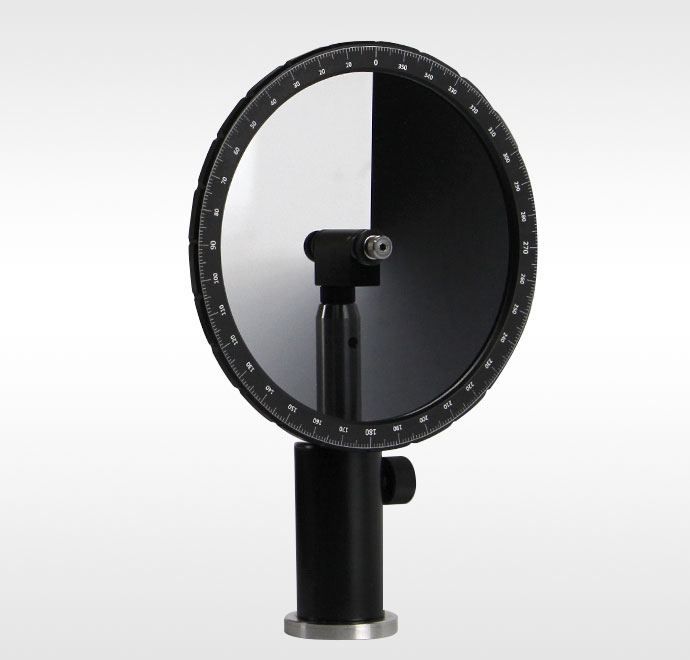

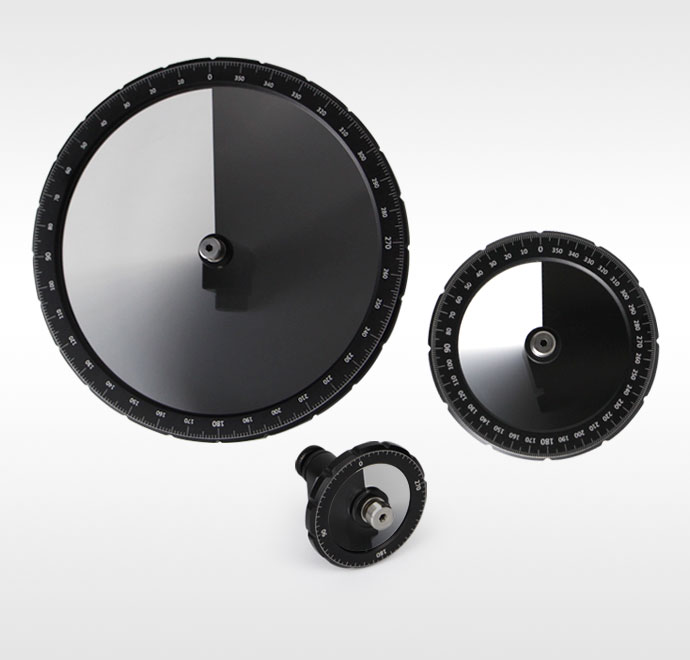

Установленный непрерывный фильтр нейтральной плотности

Диапазон значений OD: 0.04-2.0, 0.04-4.0,0.04-6.0
Покрытие: сплав хром-никель-железо
Размер: Ø25 мм, Ø50 мм или Ø100 мм
Установлен в механическом корпусе со шкалой

Механический корпус установленного в LBTEK фильтра непрерывной нейтральной плотности имеет угловую шкалу и вращающуюся ось, посадочное место спроектировано таким образом, чтобы свести к минимуму воздействие на апертуру оптического элемента. Градуированная сторона - это поверхность покрытия. Для обеспечения наилучших эксплуатационных характеристик рекомендуется наносить покрытие именно с этой стороны.

Модель	Наружный диаметр	Диапазон значений внешнего вида	Стоимость	Доставка
NDFR-100C-2M	100 мм	0,04 (без покрытия) -2,0	1 289 USD	90 дней

NDFR-100C-4M	100 мм	0,04 (без покрытия) -4,0	1 289 USD	90 дней

NDFR-100C-6M	100 мм	0,04 (без покрытия) -6,0	1 503 USD	90 дней

NDFR-25C-2M	25 мм	0,04 (без покрытия) -2,0	878 USD	90 дней

NDFR-25C-4M	25 мм	0,04 (без покрытия) -4,0	878 USD	90 дней

NDFR-25C-6M	25 мм	0,04 (без покрытия) -6,0	983 USD	90 дней

NDFR-50C-2M	50 мм	0,04 (без покрытия) -2,0	957 USD	90 дней

NDFR-50C-4M	50 мм	0,04 (без покрытия) -4,0	957 USD	90 дней

NDFR-50C-6M	50 мм	0,04 (без покрытия) -6,0	1 118 USD	90 дней
