дихроичное зеркало

1. Определение

Одна сторона дихроичного зеркала покрыта фильтрующей пленкой, а другая сторона покрыта просветляющим покрытием, которое обладает характеристиками высокого отражения и высокого коэффициента пропускания. При падении под углом 45° дихроичное зеркало может разделять луч в зависимости от длины волны.

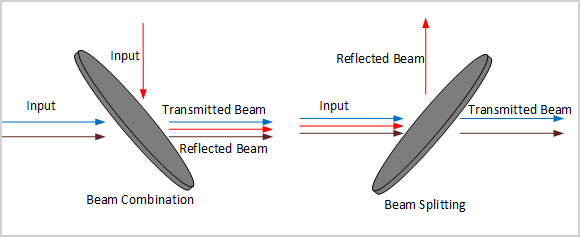

Рис . 1. Принципиальная схема светового пути дихроичного зеркала.

2. Характеристики

1. Передавать или отражать волны определенной длины ;

2. Он имеет высокие характеристики отражения и пропускания, а средний коэффициент отражения и средний коэффициент пропускания в указанном диапазоне длин волн может достигать более 90% ;

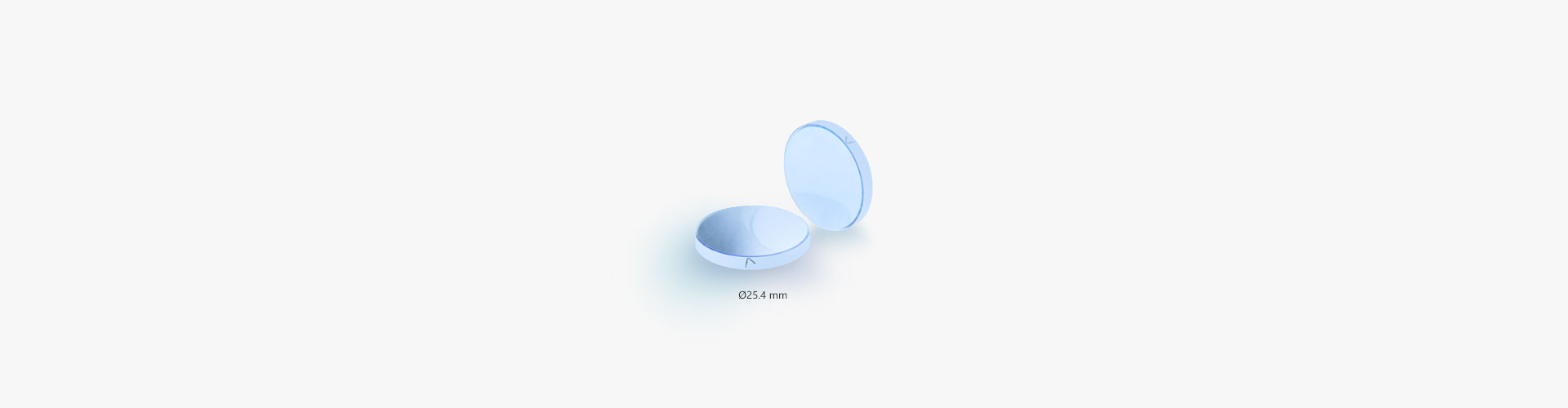

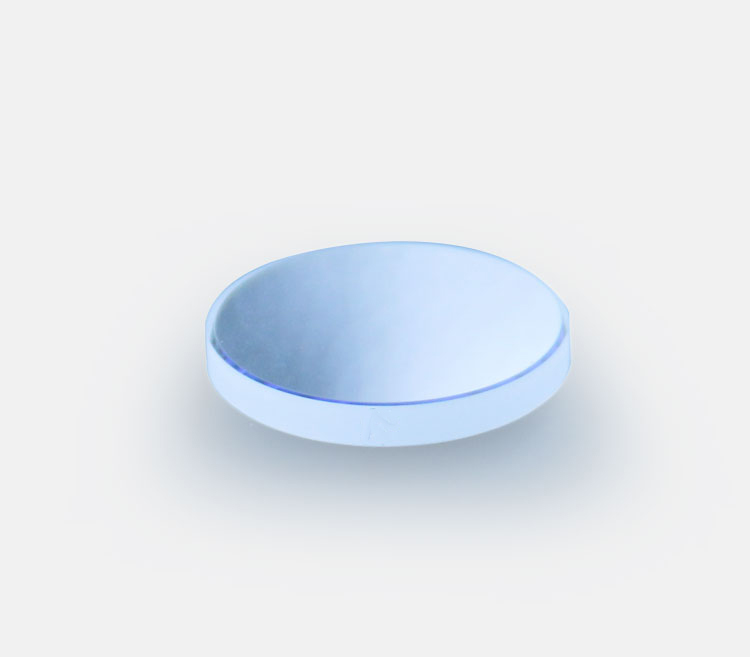

3. Размер: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм , 36,0 мм×25,0 мм.

3. Описание

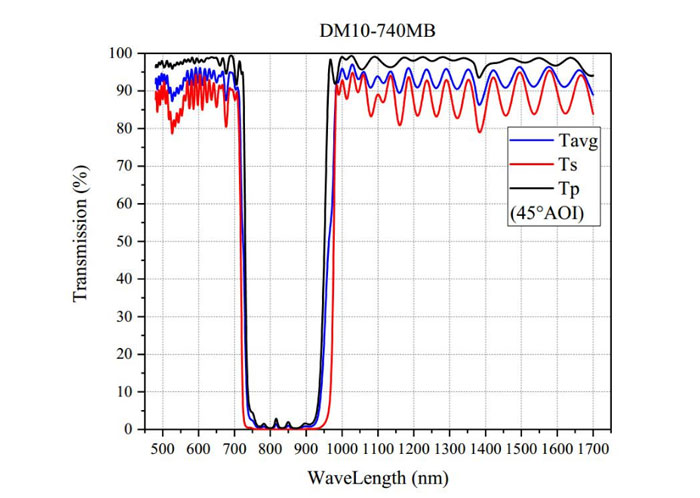

Дихроичное зеркало — это стекло с оптическим покрытием, которое отражает или пропускает в зависимости от длины волны падающего света. Начальная длина волны дихроичного зеркала — это длина волны, при которой коэффициент пропускания увеличивается до 50 % , а длина волны отсечки — это длина волны, когда отражательная способность увеличивается до 50 % . Начальную (граничную) длину волны дихроичного зеркала можно изменить, задав количество, толщину и показатель преломления слоев пленки.

Чтобы получить высокий коэффициент пропускания или отражения, слой пленки поочередно изготавливается из материалов с высоким и низким показателем преломления. Оптическая толщина обычно составляет λ/4 оптической толщины (QWOT) или λ/2 оптической толщины (HWOT) конструкции. Длина волны Для достижения подавления или усиления помех для определенных длин волн.

Рисунок 2. Принципиальная схема мембранного слоя.

Пленка дихроичного зеркального фильтра в основном отражает падающий свет определенной длины волны в соответствии с формулой Френеля:

Полное отражение происходит , когда луч света переходит из оптически более плотной среды в оптически более разреженную среду под углом, превышающим критический угол . Задайте угол преломления света , то есть выхода по границе среды, критический угол?с"="арссян(н2/н1) . Следовательно, толщина и показатель преломления слоя пленки могут быть подобраны так, чтобы дихроичное зеркало могло отражать световые лучи определенных длин волн. При его использовании необходимо учитывать, что дихроичные зеркала чувствительны к углам падения. Отражать могут только лучи, падающие под определенными углами и в определенных диапазонах длин волн.

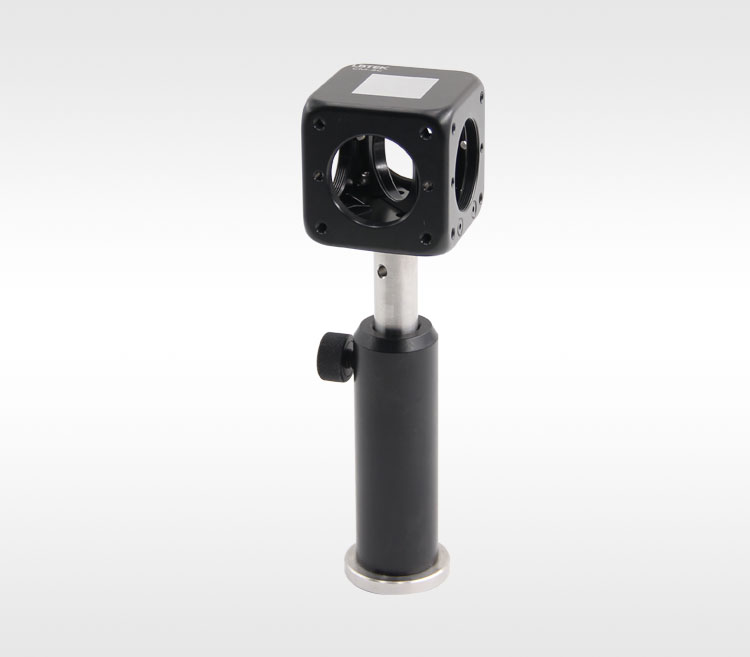

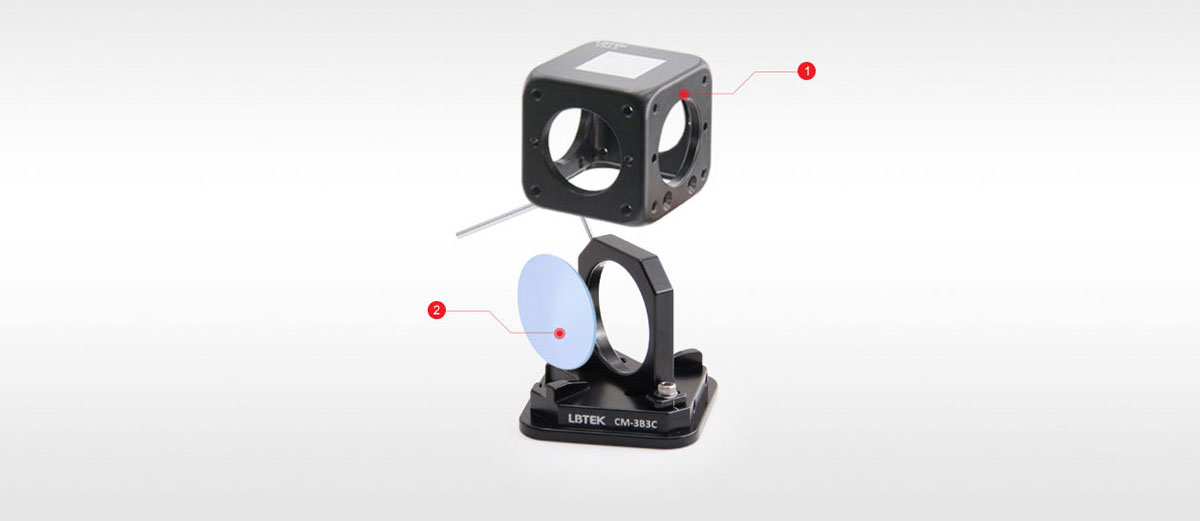

L BTEK предлагает три типа дихроичных зеркал: длинноволновое, коротковолновое и многодиапазонное. Каждый тип дихроичного зеркала имеет на выбор множество моделей с различной начальной (граничной) длиной волны, которые можно использовать для разделения лучей. определенные длины волн применения флуоресценции и другие случаи.
