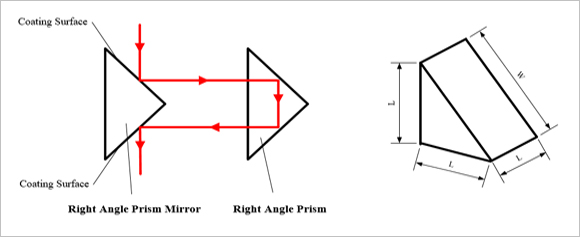

Зеркала с прямоугольной призмой с прямоугольным покрытием LBTEK покрыты широкополосной диэлектрической отражающей пленкой на двух прямоугольных гранях прямоугольной призмы N-BK7, и отражательная способность отражающей пленки в рабочем диапазоне длин волн больше чем 99%. Зеркало с прямоугольной призмой с прямоугольным покрытием поверхности используется в сочетании с прямоугольной призмой того же размера для увеличения оптического пути системы. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки LBTEK. |
| |||||
| ||||||
 |
 |
|

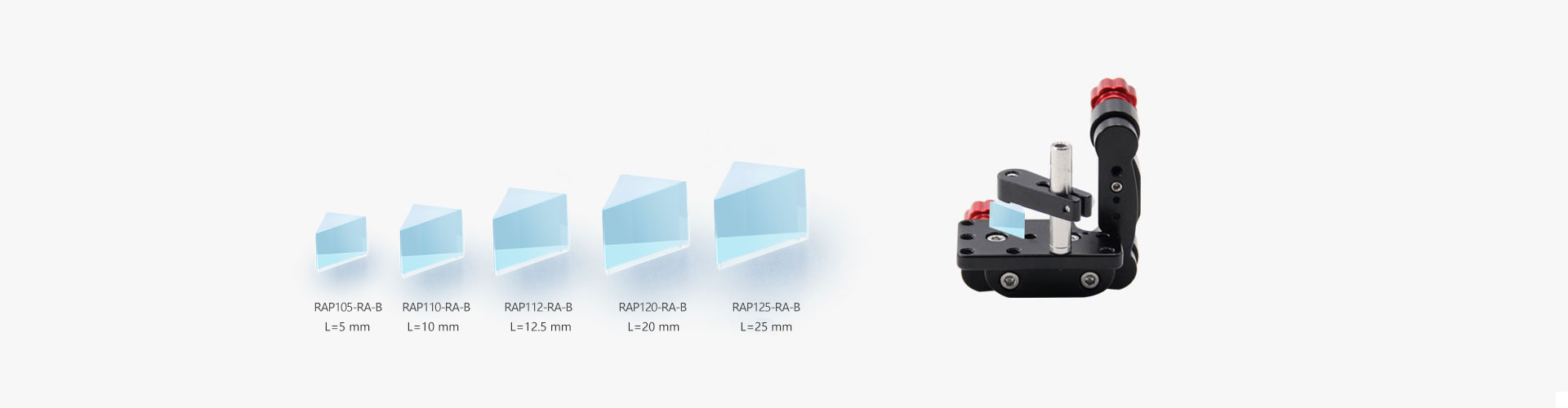

Отражатель прямоугольной призмы LBTEK фиксируется с помощью монтажного кронштейна призмы. |
① Монтажный кронштейн призмы AMP-1L ×1 |
② Отражатель прямоугольной призмы |
отражатель металлической пленки
1. Определение
Металлические материалы обычно представляют собой агрегаты зерен, состоящих из мелких кристаллов с неправильной ориентацией.Свет не может распространяться внутри металла и может распространяться только по поверхности металла.Однако, поскольку металлические материалы являются проводниками, в процессе распространения свет будет генерировать джоулево тепло. и потери невелики.Часть световой энергии, поэтому отражатель из металлической пленки можно сделать, нанеся металлическую пленку на подложку, но металл поглощает свет, а отражательная способность ниже, чем у диэлектрических пленочных отражателей.
Рис. 1. Принципиальная схема оптического пути металлопленочного отражателя.
2. Характеристики
1. Любой угол падения;
2. Рабочая длина волны : 450 нм – 20 мкм ;
3. Высокая отражательная способность.
3. Отражатель из диэлектрической пленки и отражатель из металлической пленки.
|
диэлектрический пленочный отражатель |
отражатель металлической пленки |
|
|
Отражательная способность |
>99% |
>93% |
|
Рабочая длина волны |
400-750 нм |
450 нм - 20 мкм |
|
поглощение материала |
никто |
иметь |
|
Чувствительность к углу падения |
высокий |
Низкий |
|
твердость |
высокий |
Низкий |
|
расходы |
высокий |
Низкий |
4. Описание
Зеркала с металлическим покрытием очень подходят для оптических систем широкого спектра (рабочая длина волны 450 нм-20 мкм ) и обладают высокой отражательной способностью в широком диапазоне спектра. Поскольку твердость металлической пленки низкая, ее легко поцарапать, она легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью.Чтобы устранить эти недостатки, LBTEK добавит слой защитной пленки из диоксида кремния на поверхность отражателя с металлическим покрытием для изоляции металла.Пленка находится в непосредственном контакте с воздухом, чтобы предотвратить окисление металлической пленки и влияние на оптические характеристики.
Широкополосное диэлектрическое зеркало, 750-1100 нм, прямоугольная призма
- Рабочая длина волны: 750-1100 нм
- Применение: расширение оптического пути
- Оптический материал: N-BK7

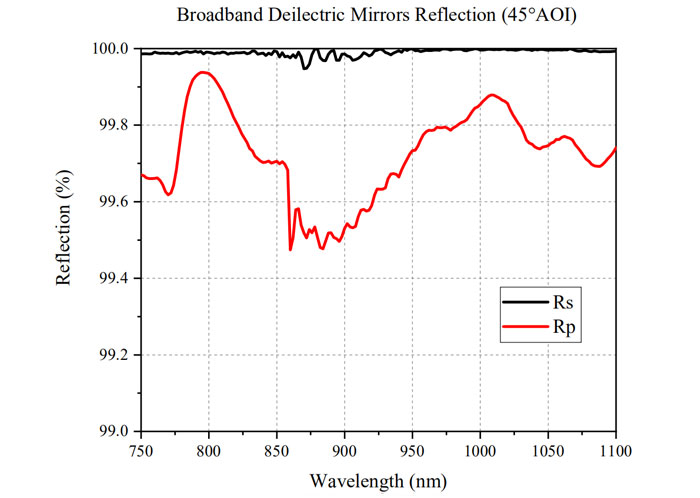

Прямоугольные призматические зеркала с покрытием LBTEK имеют среднюю отражательную способность более 99% при угле падения 45°. LBTEK предлагает зеркала с прямоугольной призмой с диэлектрическим покрытием различных размеров. В то же время LBTEK также предоставляет индивидуальные услуги для других материалов и пленочных зеркал. По вопросам настройки обращайтесь в службу технической поддержки.
| Модель | Размер | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| RAP105-RA-B | 5,0 мм х 5,0 мм х 5,0 мм | 212 USD | 90 дней | ||||
| RAP110-RA-B | 10,0 мм х 10,0 мм х 10,0 мм | 259 USD | 90 дней | ||||
| RAP112-RA-B | 12,5 мм×12,5 мм×12,5 мм | 282 USD | 90 дней | ||||
| RAP120-RA-B | 20,0 мм х 20,0 мм х 20,0 мм | 318 USD | 90 дней | ||||
| RAP125-RA-B | 25,0 мм×25,0 мм×25,0 мм | 385 USD | 90 дней |
