Регулируемый поляризационный светоделитель

1. Определение

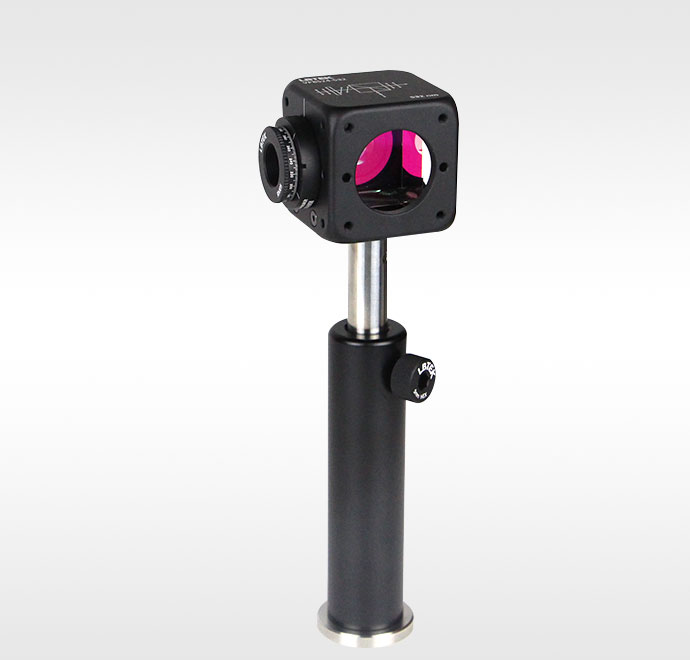

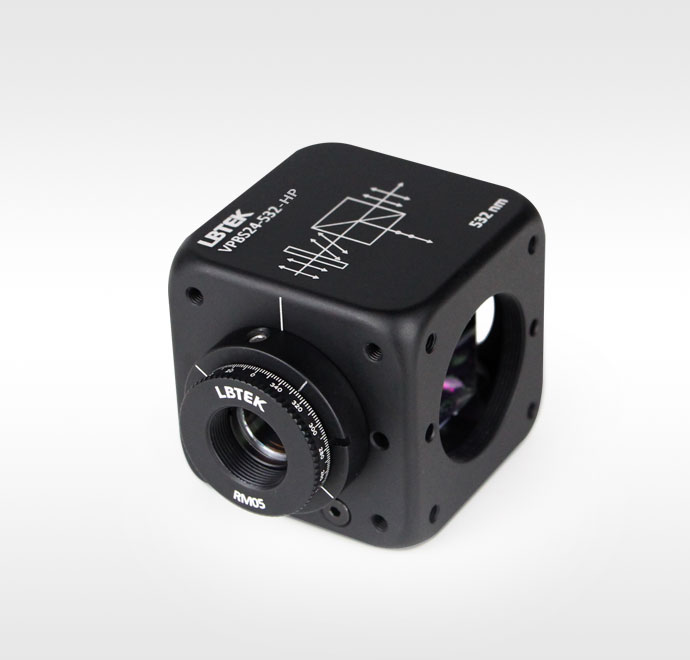

Перестраиваемый поляризационный светоделитель лазерной линии состоит из полуволновой пластины нулевого порядка с воздушным зазором и куба поляризационного светоделителя лазерной линии. Мощный перестраиваемый поляризационный светоделитель лазерной линии состоит из воздушного зазора нулевого порядка. полуволновая пластина и мощный поляризационный расщепитель лазерной линии. Широкополосный регулируемый поляризационный светоделитель состоит из ахроматической полуволновой пластины и широкополосного поляризационного куба, расщепляющего луч. При падении линейно поляризованного света полуволновая пластина вращается. может изменять состояние поляризации падающего света. После поляризации куб расщепления луча пропускает свет P и отражает свет S, тем самым обеспечивая непрерывную регулировку коэффициента расщепления.

2. Характеристики

1.  Постоянно изменять интенсивность передачи линейно поляризованного луча;

2.  Обычно используется в голографии и интерференционных измерениях;

3. Мощная версия имеет высокий порог повреждения.

3. Описание

1.  Механизм генерации полуволнового пластинчатого запаздывания фазы:

В светоделителе с регулируемой поляризацией используется полуволновая пластина нулевого порядка с воздушным зазором (ахроматическая полуволновая пластина нулевого порядка с воздушным зазором). Полуволновая пластина состоит из двух волновых пластин нескольких порядков с прокладкой, расположенной между ними. Волновая пластина многопорядков. Материал состоит из двух кусков кварца (одна длина волны) или одного куска кварца + одного куска фторида магния (ахроматического). Быстрые оси двух волновых пластин перпендикулярны друг другу, как показано на рисунке. на рисунке 1.

Падающий с линейной поляризацией свет проходит через первую многоуровневую волновую пластинку и разлагается на о-свет и е-свет, в результате чего разность фаз δ ₁ после прохождения через вторую многоуровневую волновую пластинку становится о-светом; генерируется электронный свет, и электронный свет становится o-светом, а общая фазовая задержка _равна Δδ :

Среди них дА и дБ — это толщины первой и второй многоуровневых волновых пластин соответственно. Когда дА-дБ удовлетворяет следующим условиям:

Суммарное фазовое запаздывание Δδ = π, представляющее собой полуволновую пластинку нулевого порядка.

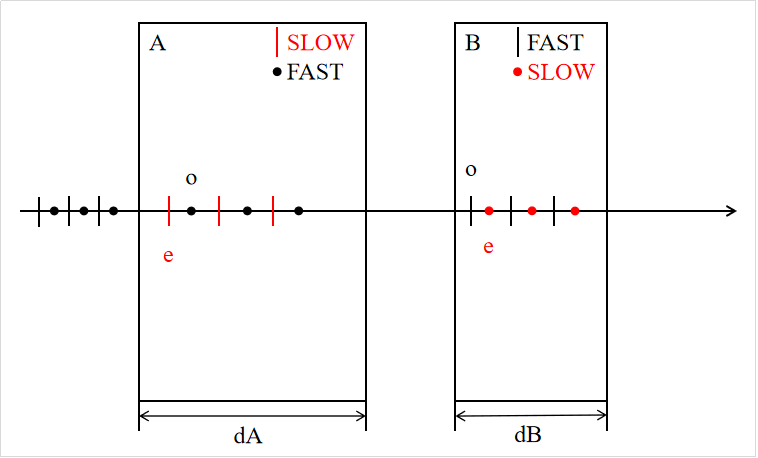

Рис. 1. Принципиальная схема генерации пластинчатой ​​полуволновой задержки нулевого порядка в воздушном зазоре.

2.  Принцип работы поляризационного куба расщепления луча:

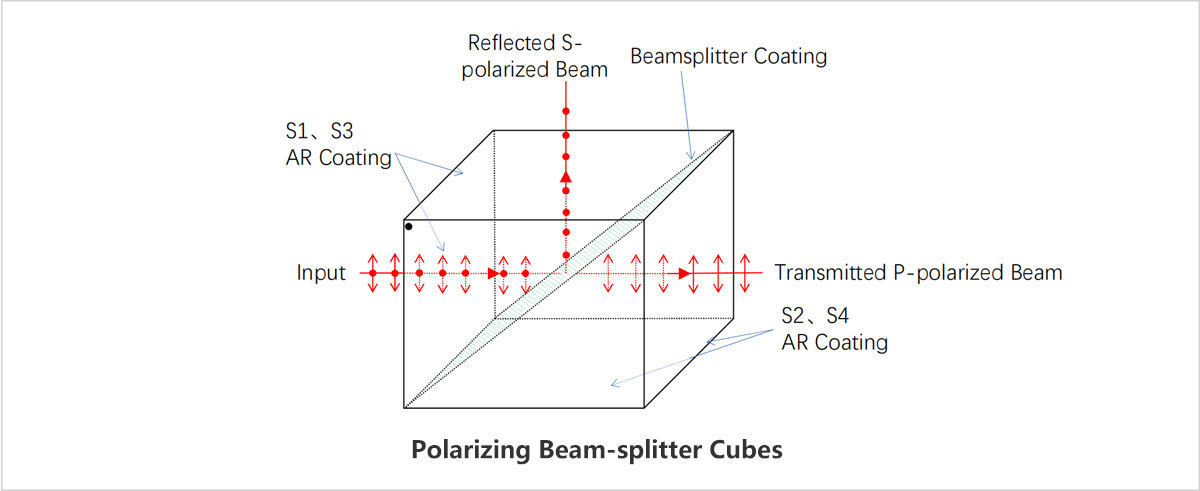

Куб поляризационного светоделения LBTEK покрыт диэлектрической светоделительной пленкой на наклонной поверхности призмы, отмеченной точками, для достижения пропускания света P и отражения света S. При использовании поляризационного куба расщепления луча отклонения луча не будет, оптический путь отраженного и прошедшего света равен, а также его можно использовать для сокращения оптического пути системы. По сравнению с поляризационными светоделителями с плоскими пластинами, ореолы могут быть значительно уменьшены.

Функция куба поляризационного разделения луча для достижения разделения поляризации основана на законе Брюстера. Когда естественный свет падает под углом Брюстера, весь отраженный свет представляет собой линейно поляризованный свет. В это время свет P полностью передается, а свет S частично отражается и частично пропускается. Из-за показателя преломления материала куба светоделения обычно только слой пленки соответствует требованиям угла Брюстера. В это время между призмой и слоем пленки будет генерироваться P-компонента отраженного света. Для улучшения отражательной способности света S и устранения световой составляющей P используются интерференционный конструктивный и деструктивный методы. Фаза света S, отраженного разными отражающими поверхностями, одинакова, а разность фаз света P, отраженного разными отражающими поверхностями, нечетно кратна π.

3.  Принцип работы светоделителя с регулируемой поляризацией.

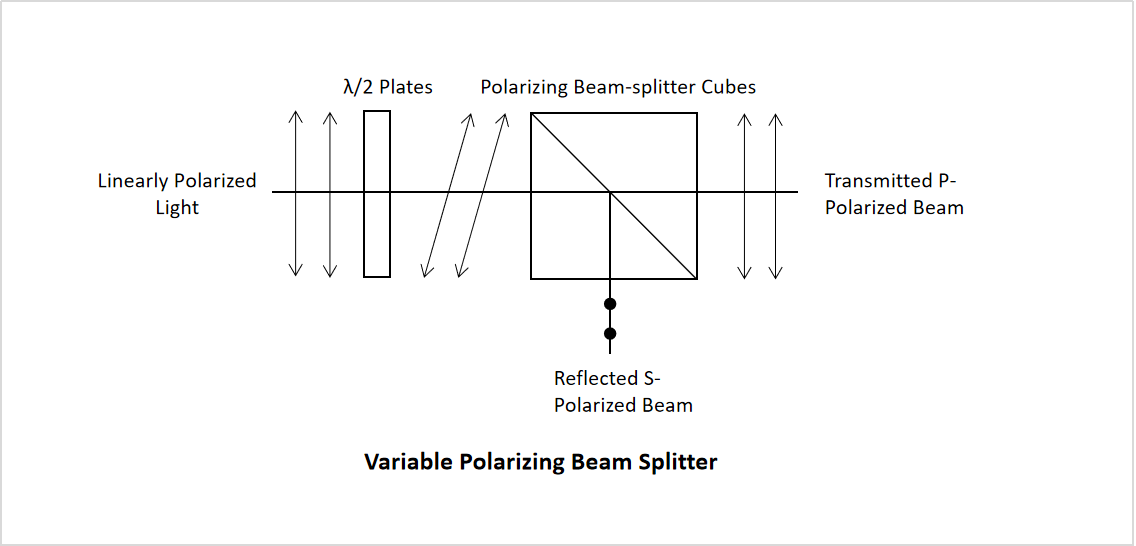

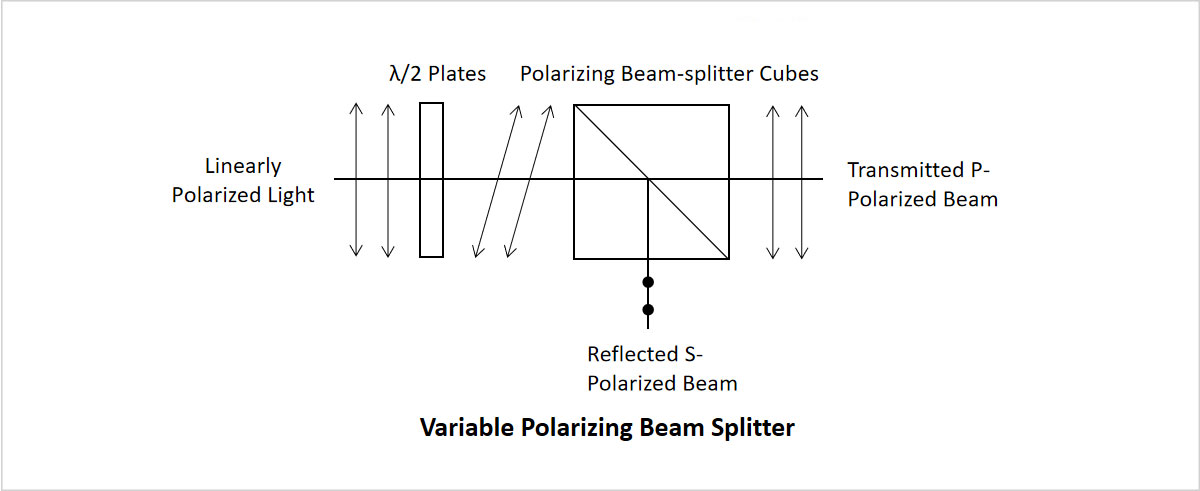

Рисунок 3. Принципиальная схема оптического пути светоделителя с регулируемой поляризацией.

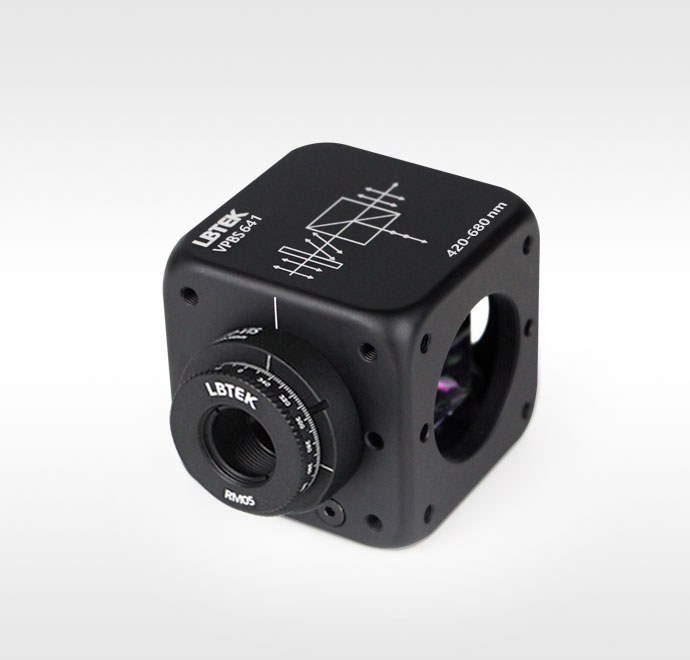

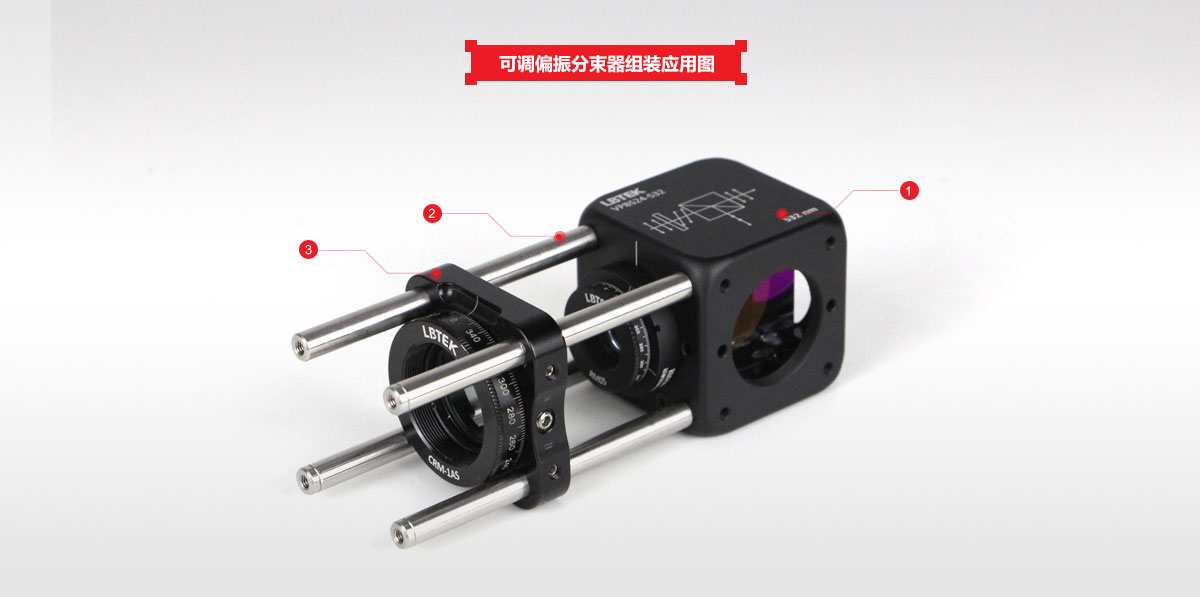

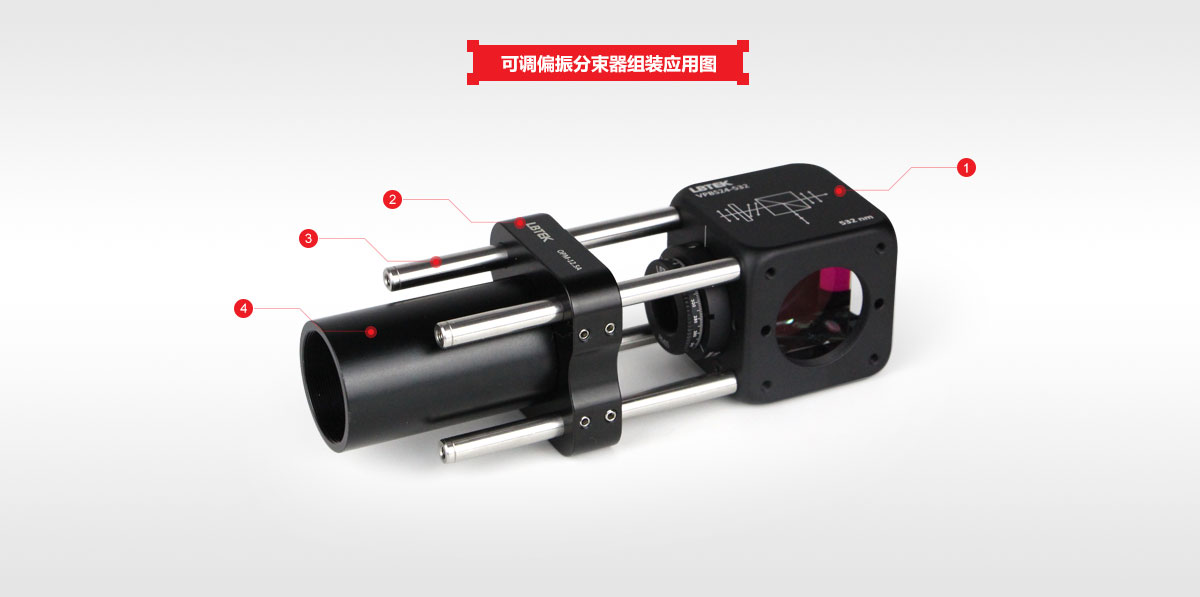

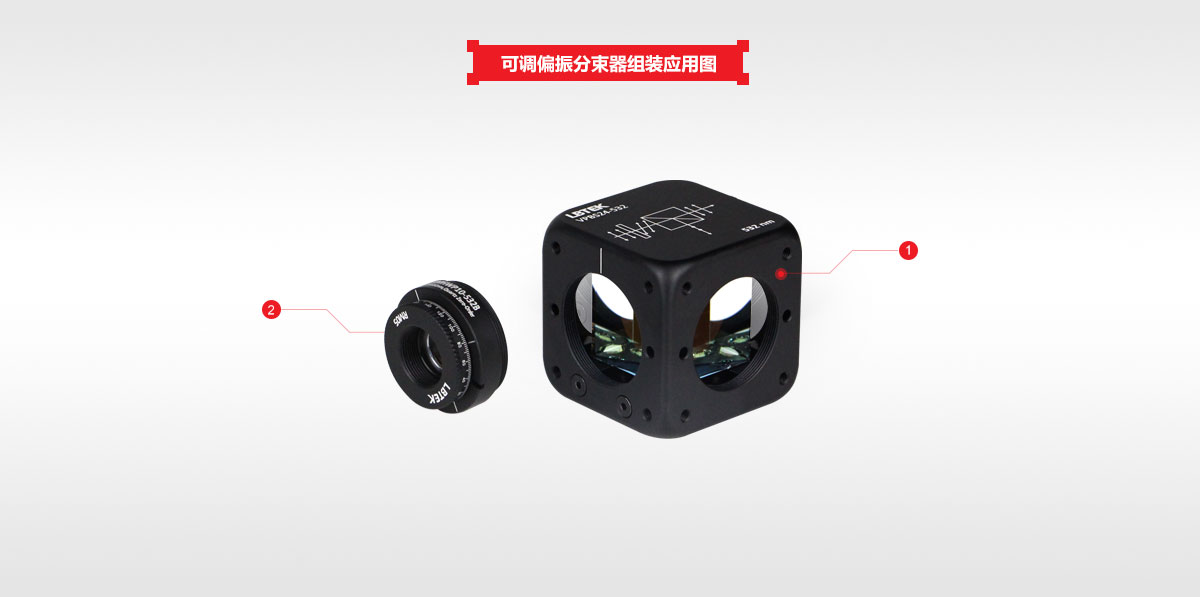

Светоделитель с регулируемой поляризацией LBTEK может осуществлять непрерывное изменение интенсивности передачи линейно поляризованных лучей. Линейно поляризованный свет сначала проходит через полуволновую пластину во вращающейся установке RM05, а затем проходит через куб поляризационного светоделителя, пропуская P-свет и отражающий свет S. Непрерывное вращение полуволновой пластины изменит направление линейной поляризации, то есть размеры компонентов P-света и S-света, тем самым обеспечивая непрерывную регулировку коэффициента расщепления.
