Примечание:

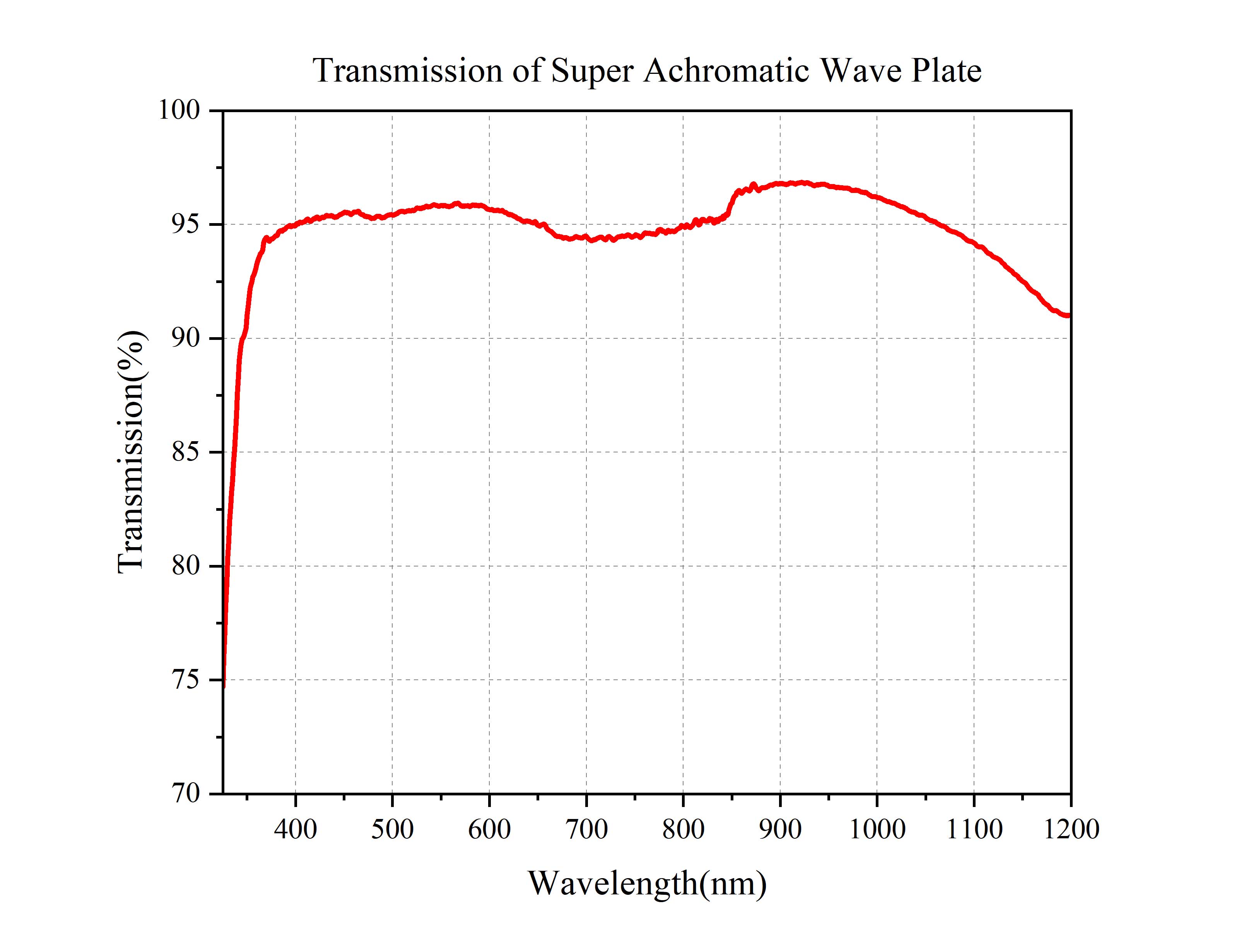

• Кривая пропускания представляет собой фактические измеренные данные образца, но из-за небольших различий между разными образцами этот коэффициент пропускания является типичным для справки. Для получения точных данных о пропускании см. кривую испытаний, приложенную к отчету об отгрузке;

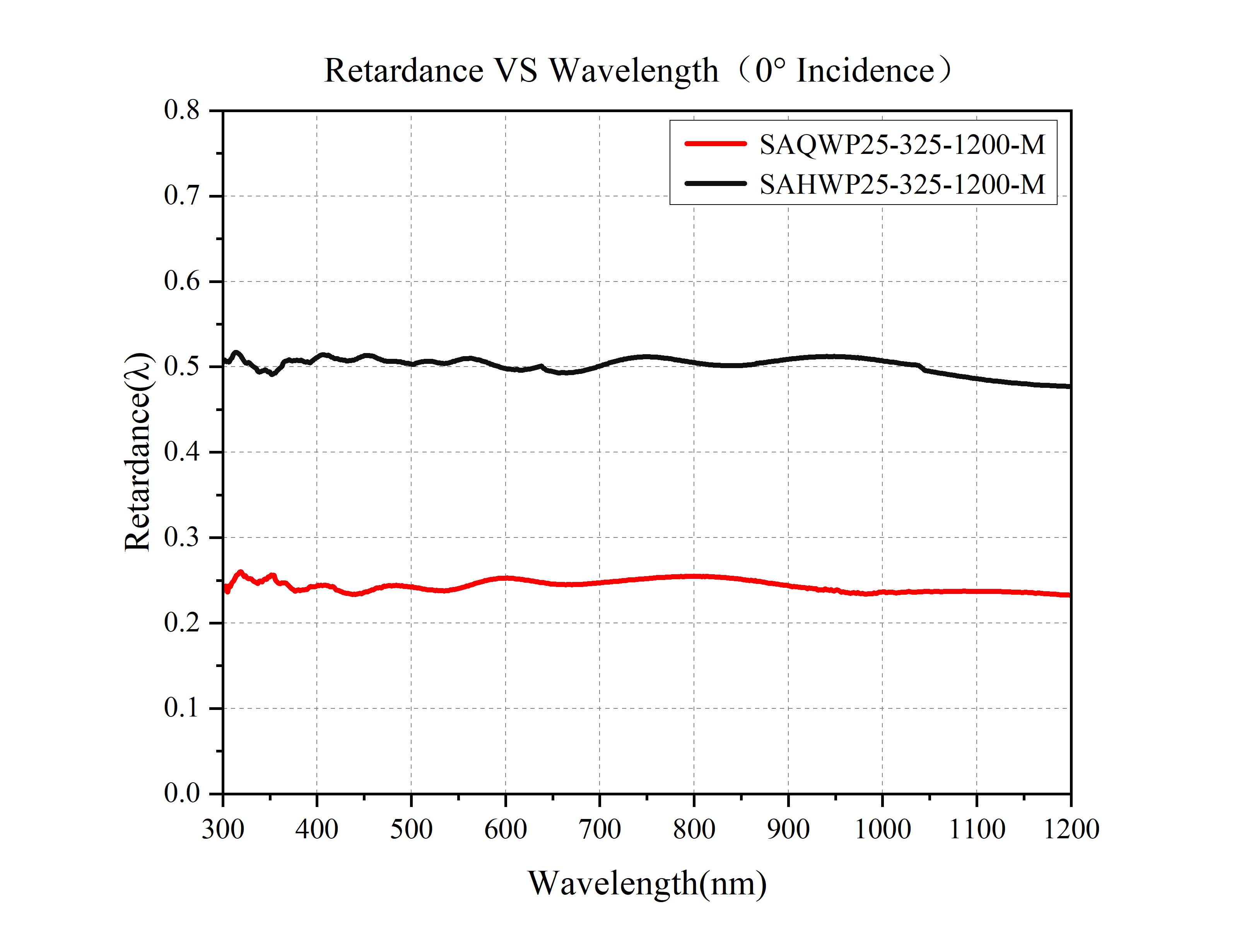

• Кривая задержки длины волны представляет собой данные задержки, соответствующие суперахроматической волновой пластине на разных длинах волн в пределах рабочего диапазона. Эти данные представляют собой фактическое измеренное значение образца, но между разными образцами будут небольшие различия, поэтому эти данные предоставляются. как типичная ценность для клиентов;

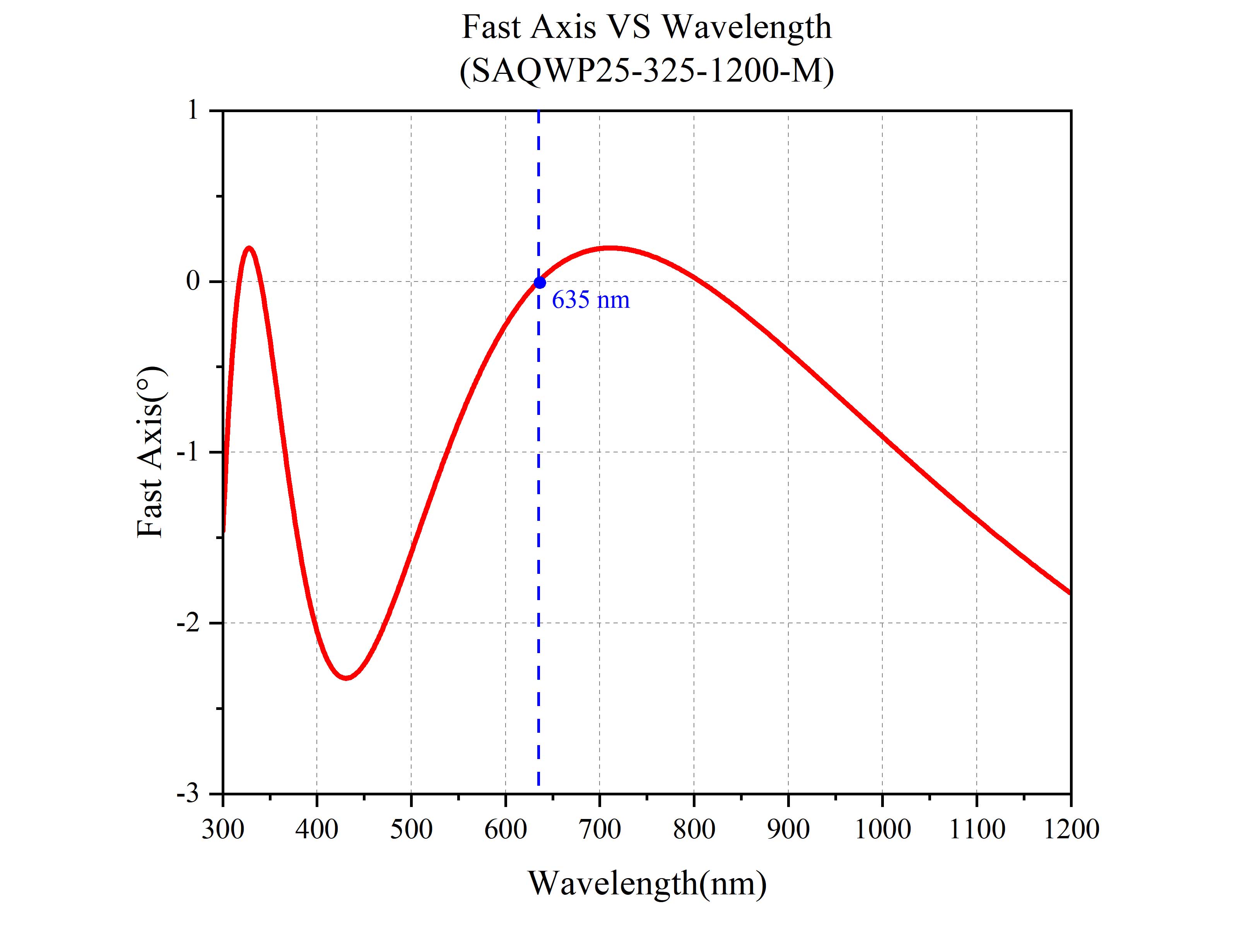

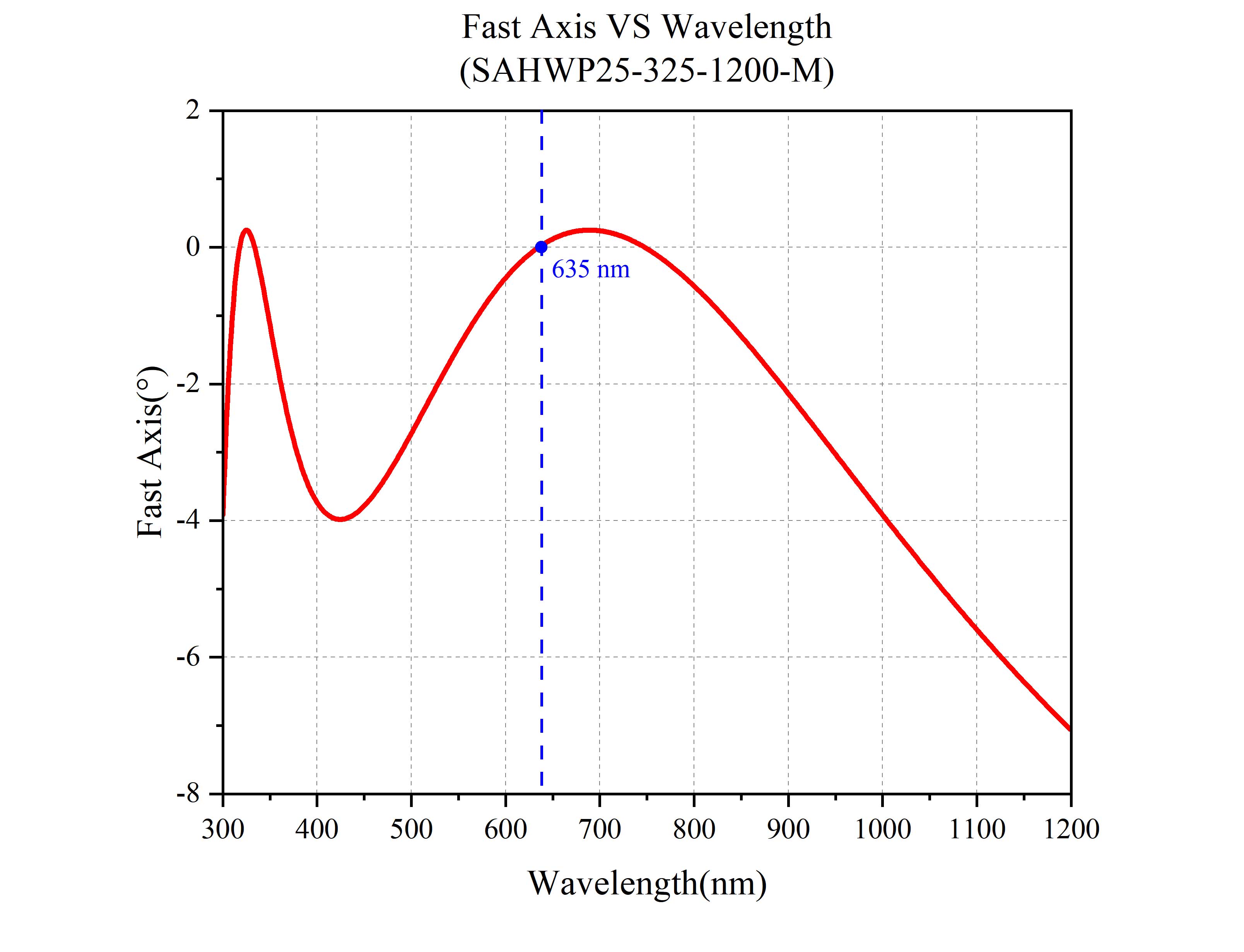

• Кривая быстрой оси представляет собой разницу углов быстрой оси, соответствующую суперахроматической волновой пластине на разных длинах волн в рабочем диапазоне. Эти данные представляют собой теоретическое значение моделирования и могут быть использованы для справки заказчиком.

Суперахроматическая волновая пластина LBTEK – возможности индивидуальной настройки

Если нужные вам параметры не включены в приведенную выше таблицу, обратитесь за подробностями в техническую поддержку LBTEK!

Суперахроматическая волновая пластина LBTEK – Техническое описание

I. Обзор

Суперахроматическая волновая пластина LBTEK (SAWP) состоит из 3 слоев кварцевых волновых пластин и 3 слоев волновых пластин из фторида магния. Величина и угол задержки 6 волновых пластин были строго спроектированы и контролируемы для расчета величины и угла задержки. склеены вместе для достижения ахроматического эффекта в пределах желаемой полосы.

Когда задержка фазы суперахроматической волновой пластины LBTEK равна π в расчетном диапазоне, она часто используется для отклонения направления поляризации линейно поляризованного света, когда задержка фазы равна π/2, она часто используется для преобразования линейной поляризации в круговую; поляризация. По сравнению с традиционными одноволновыми волновыми пластинами, суперахроматические волновые пластины не ограничены конкретными рабочими длинами волн и могут обеспечивать поляризационную модуляцию света любой длины волны в расчетном диапазоне по сравнению с традиционными ахроматическими волновыми пластинами, суперахроматические волновые пластины могут достигать ахроматических результатов; Диапазон диапазонов шире и может в большей степени удовлетворить потребности клиентов.

2. Внешний вид продукта

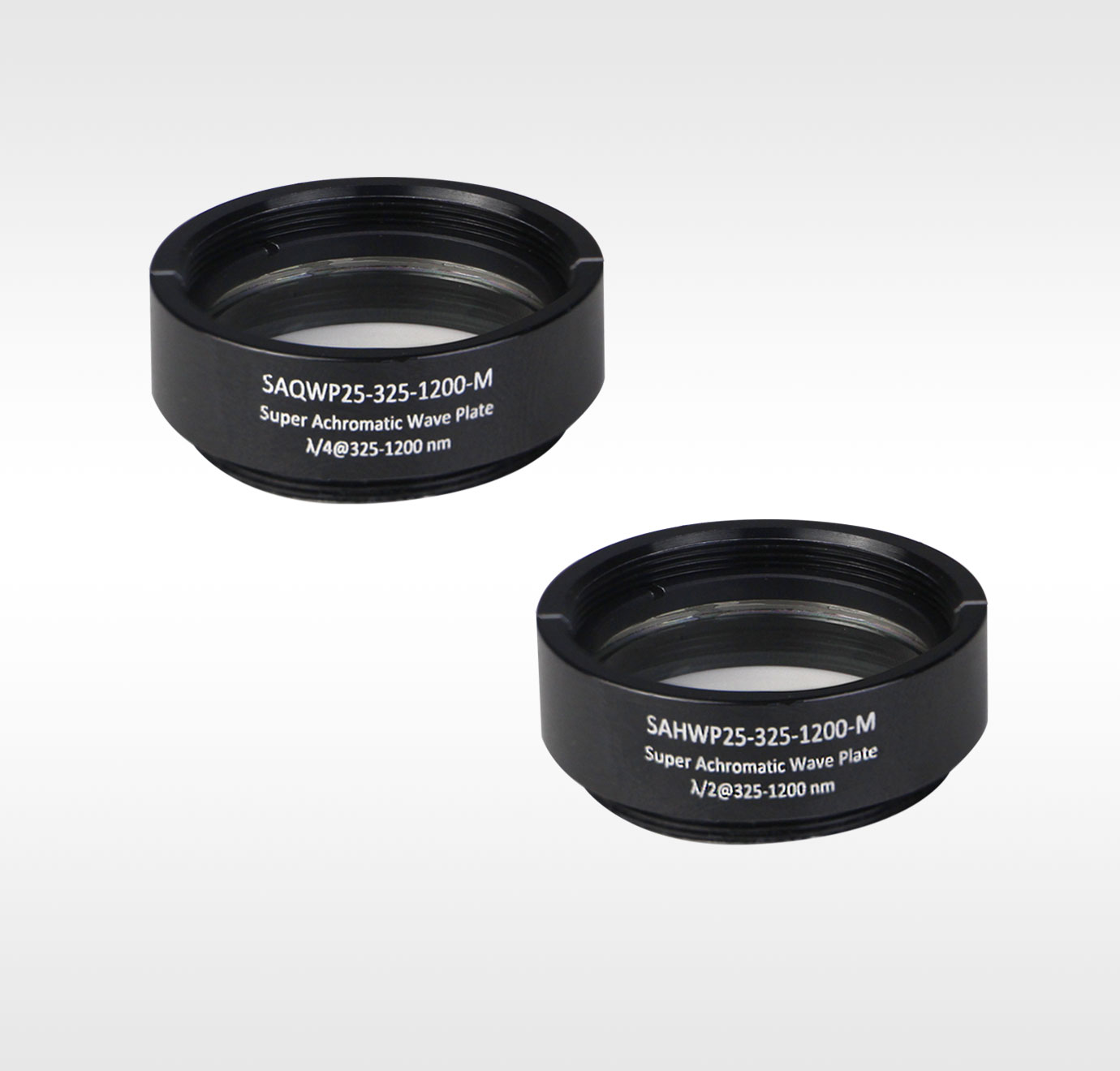

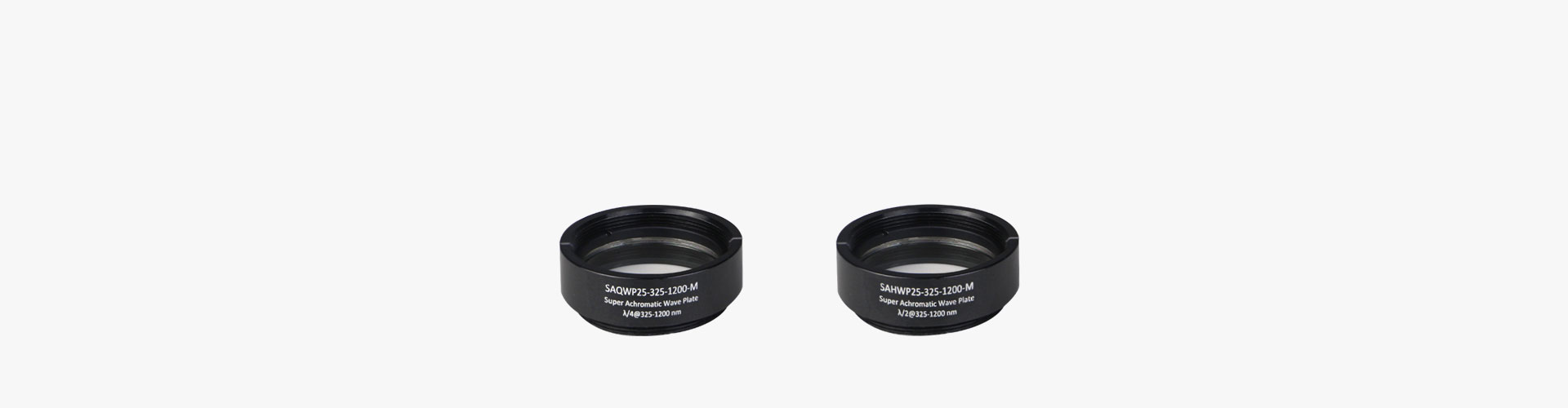

Суперахроматическая волновая пластина LBTEK изготовлена ​​из волновой пластины из кварца и волновой пластины из фторида магния, склеенных вместе, с антибликовым покрытием широкого спектра на верхней и нижней поверхностях. Стандартный продукт представляет собой суперахроматическую волновую пластину диаметром один дюйм, установленную в стандартной линзовой трубке SM1. На поверхности трубки указана модель продукта, задержка и применимый диапазон волн. Торцевая поверхность отмечена размеченной линией, обозначающей светосилу. Направление оси, чтобы пользователи могли быстро различать параметры оптической системы, отладку и использование компонентов.

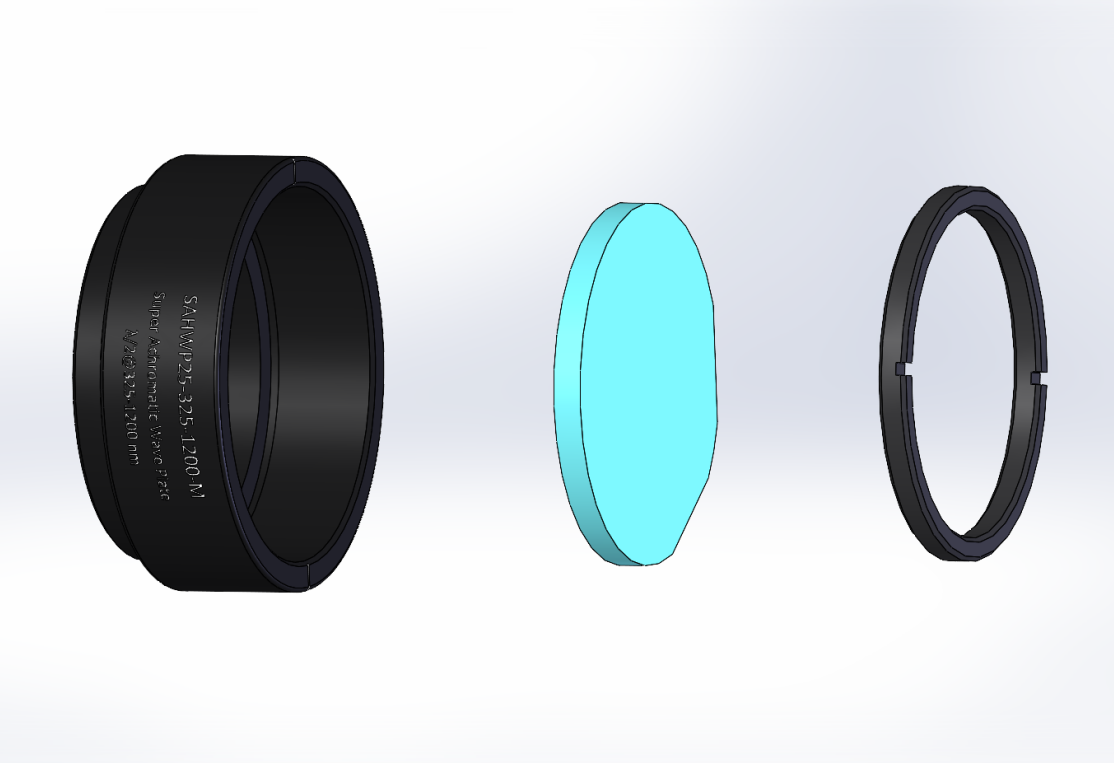

Рис. 1. Структурная схема суперахроматической волновой пластинки.

Стандарт суперахроматической волновой пластины LBTEK установлен в механическом корпусе, чтобы различать направление быстрой оси волновой пластины. Чтобы гарантировать, что калиброванное направление быстрой оси не будет отклоняться из-за ослабления волновой пластины, фиксация клеем между оптическим элементом. Механический корпус несъемный. Если вам нужна оболочка, вы можете обратиться в службу технической поддержки LBTEK, чтобы предоставить индивидуальные требования.

3. Характеристики модуляции поляризации.

1. Суперахроматическая полуволновая пластинка.

Суперахроматическая полуволновая пластинка (SAHWP) часто используется для отклонения направления поляризации линейно поляризованного света в пределах определенного диапазона длин волн. Механизм ее действия такой же, как и у традиционных полуволновых пластинок: при изменении направления поляризации падающего света. свет зажат между быстрой осью волновой пластинки. Когда угол равен θ, после выхода из SAHWP направление поляризации линейно поляризованного света отклоняется в сторону быстрой оси на угол 2θ.

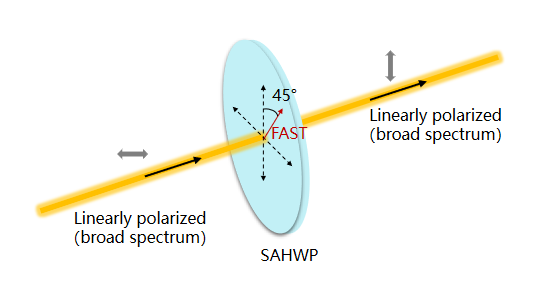

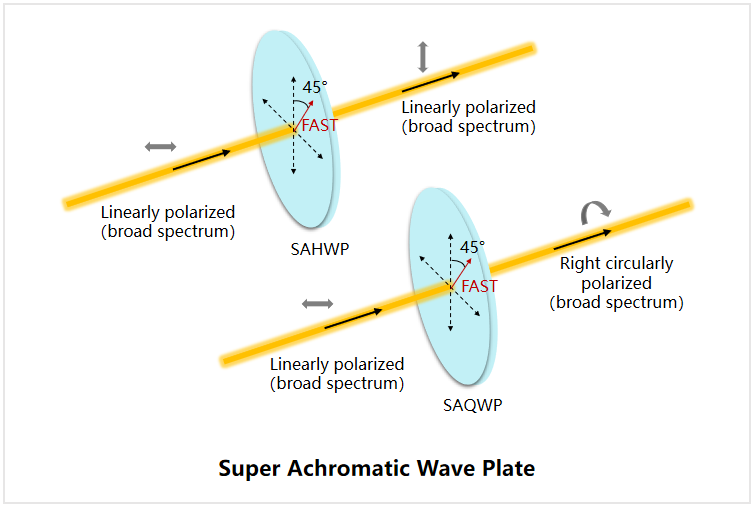

Рисунок 2. Принципиальная схема модуляции состояния поляризации суперахроматической 1/2-волновой пластинки.

2. Суперахроматическая четвертьволновая пластина

Суперахроматическая четвертьволновая пластинка (SAQWP) часто используется для преобразования линейно поляризованного света в определенном диапазоне длин волн в свет с круговой поляризацией. Механизм ее действия такой же, как и у традиционных четвертьволновых пластинок: при линейно поляризованном свете и волновой пластинке. являются быстрыми. Когда оси совпадают друг с другом, излучаемый свет после прохождения через SAQWP по-прежнему является линейно поляризованным светом, когда линейно поляризованный свет падает под определенным углом к ​​быстрой оси волновой пластинки, излучаемый свет после прохождения через SAQWP; представляет собой эллиптически поляризованный свет. В частности, когда быстрая ось волновой пластинки равна 45°, если падающий свет поляризован горизонтально (0°), исходящий свет имеет правостороннюю круговую поляризацию, если падающий свет поляризован вертикально (90°), исходящий свет является левым; -ручной круговой поляризации. Поляризованный.

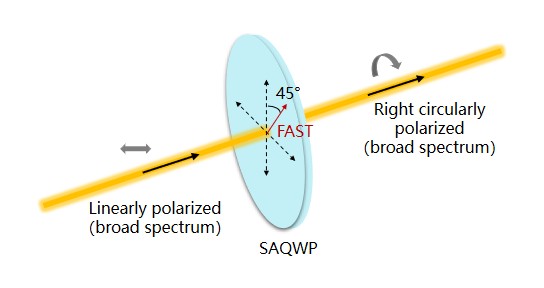

Рисунок 3. Принципиальная схема модуляции состояния поляризации суперахроматической 1/4-волновой пластинки.

4. Описание параметров

1. Внешний вид, размеры

• Размер суперахроматического волнового пластинчатого элемента Ø25,4 мм, прозрачное отверстие Ø21,5 мм, с двухсторонней обрезкой, ширина обрезки 0,7 мм;
• Стандартный продукт устанавливается в трубку объектива SMI. Компоненты и механические части фиксируются клеем и не подлежат разборке, чтобы обеспечить стабильность установки компонентов и точность быстрой оси.

2. Высокая точность оси

Суперахроматическая волновая пластина представляет собой комбинацию из 6 волновых пластин. При достижении ахроматического эффекта сверхширокого спектра будут небольшие различия в направлениях быстрой оси разных длин волн в рабочем диапазоне длин волн:

• Для стандартных суперахроматических волновых пластин в рабочем диапазоне 325–1200 нм отклонение быстрой оси на разных длинах волн находится в пределах ±5°;
• Для стандартных продуктов маркировка быстрой оси на механическом корпусе соответствует направлению быстрой оси при длине волны 635 нм;

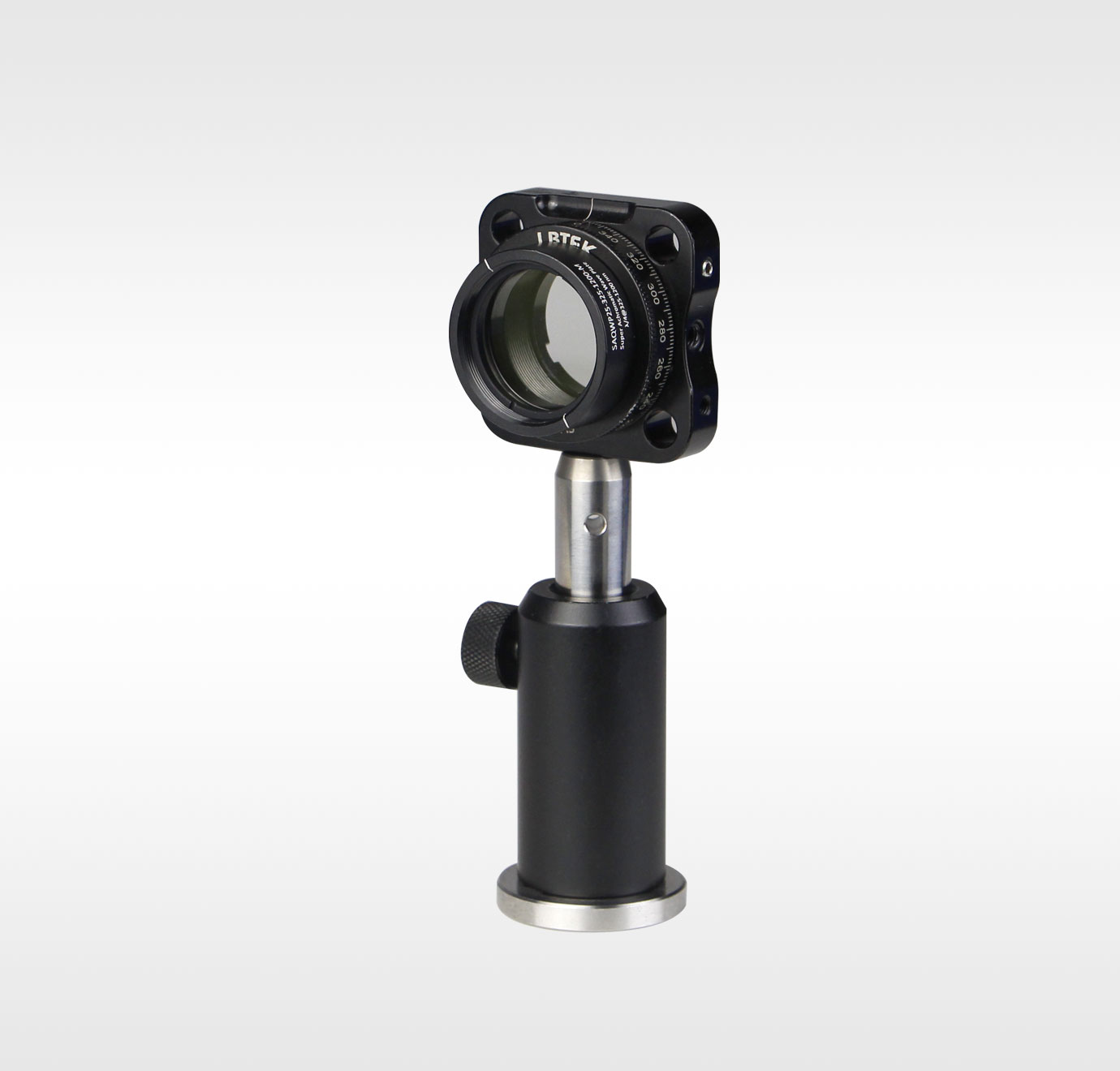

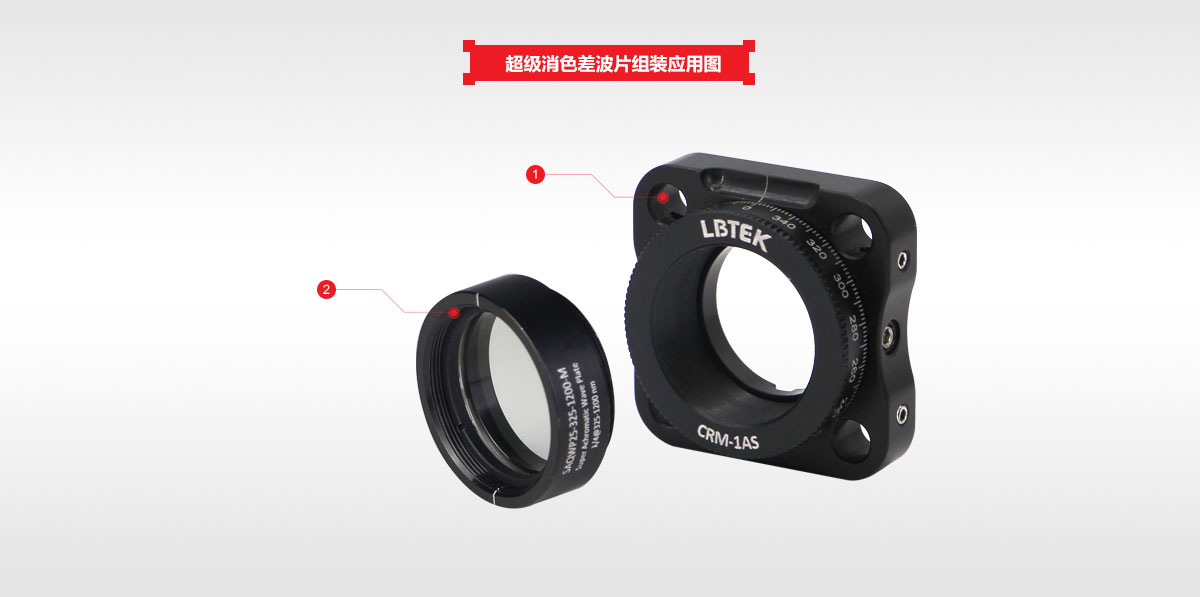

• Чтобы облегчить быструю регулировку оси в системе, рекомендуется использовать ее с нашим вращающимся регулировочным креплением CRM-1AS / CRM-1ADS / CPRM-1A . Подробную информацию можно найти на соответствующей странице.
