Куб разделения поляризационного луча мощной лазерной линии

1. Определение

Куб разделения поляризационного луча мощной лазерной линии состоит из двух прямоугольных призм . Фаски склеены вместе с помощью процесса оптического клея . Фаски призм с точечными метками покрыты диэлектрическими поляризационными пленками, расщепляющими лучи для достижения разделения. поляризованного света.

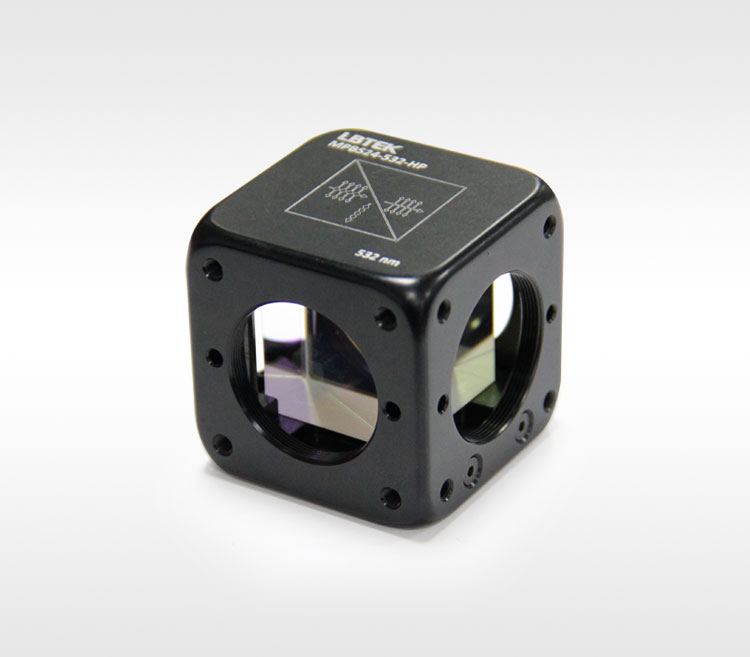

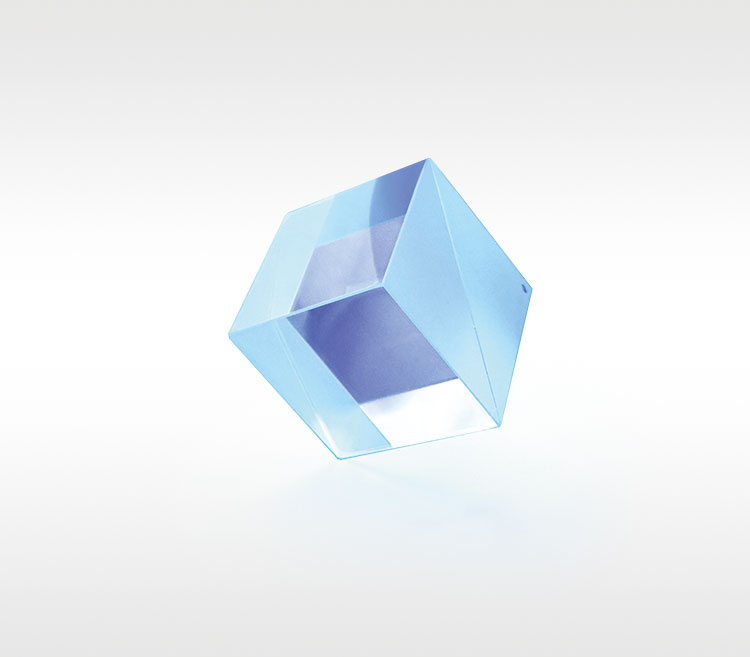

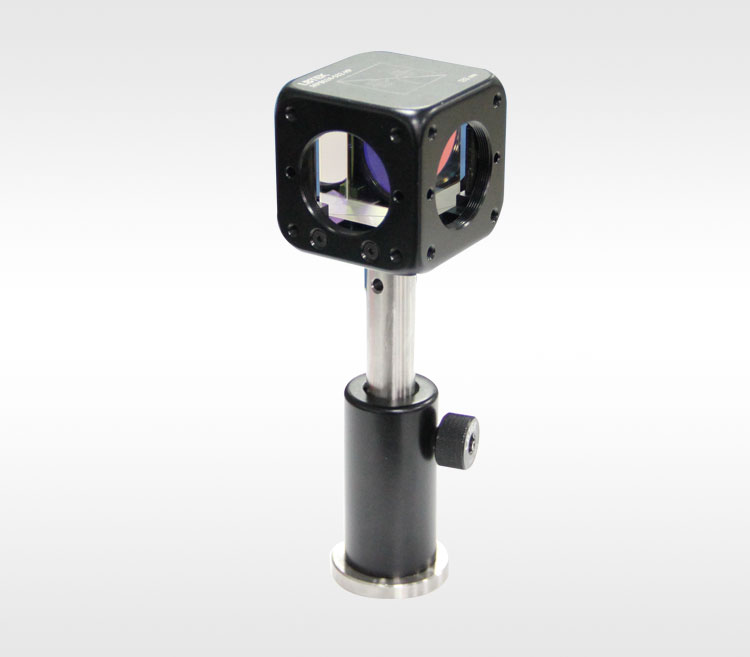

Рис . 1. Куб расщепления поляризационного луча мощной лазерной линии.

2. Характеристики

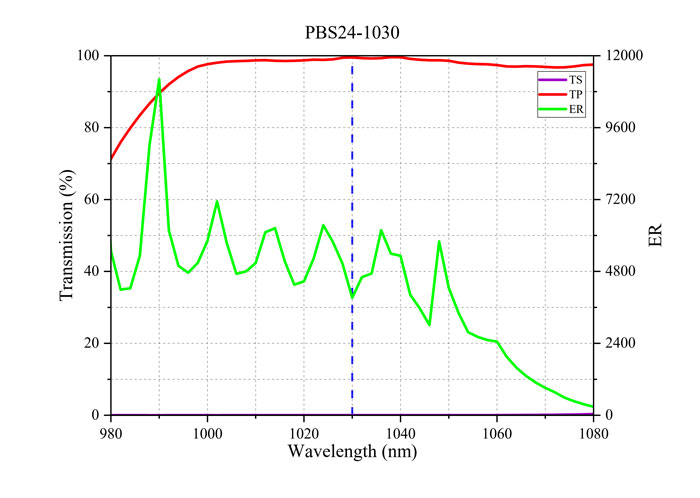

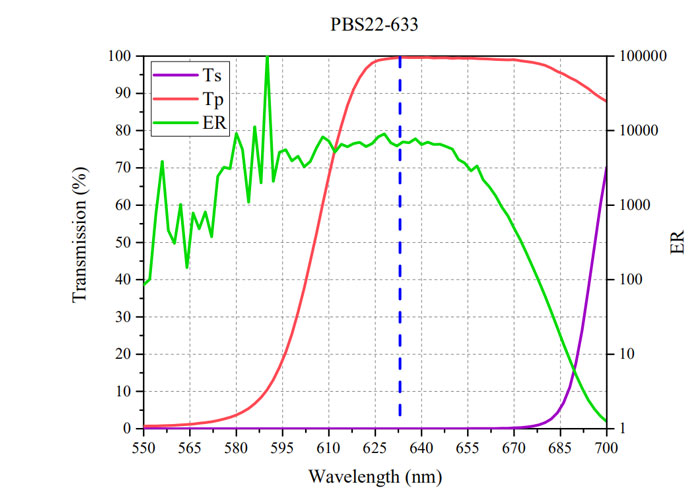

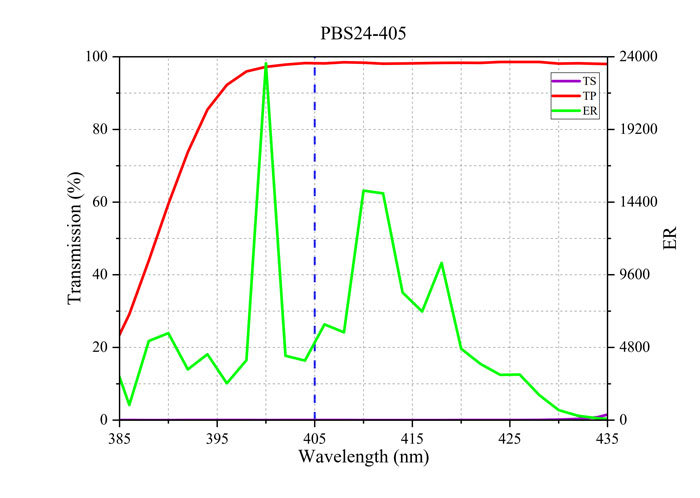

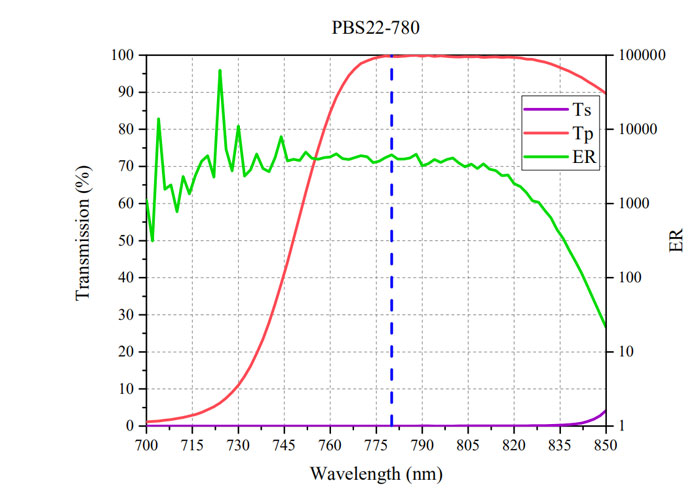

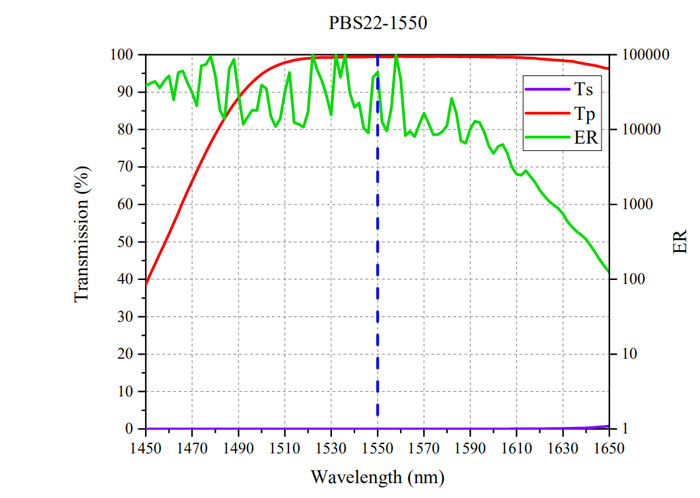

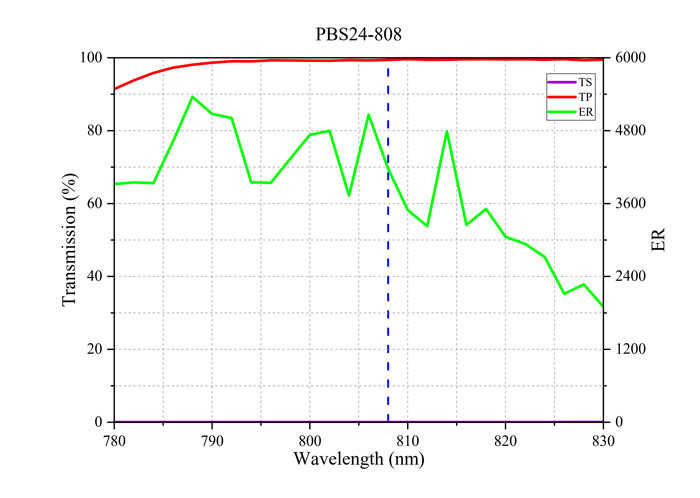

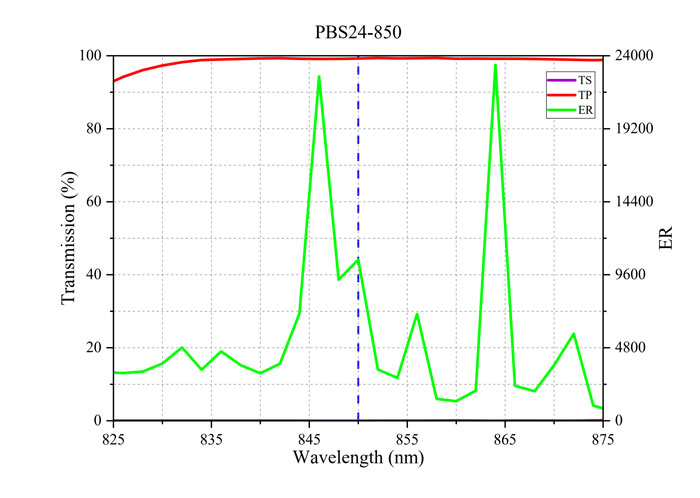

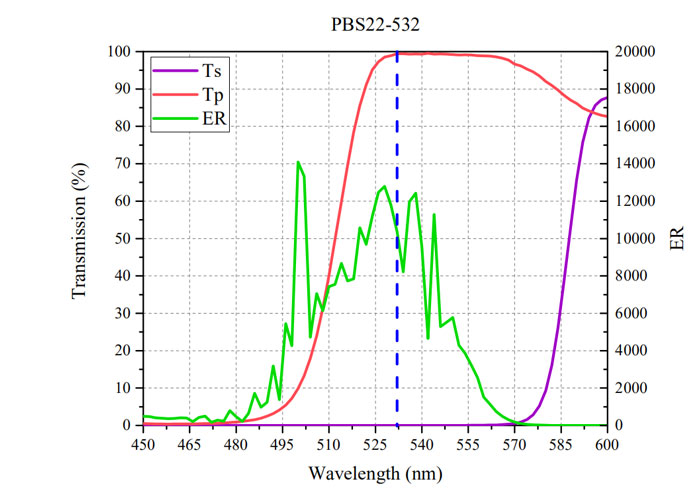

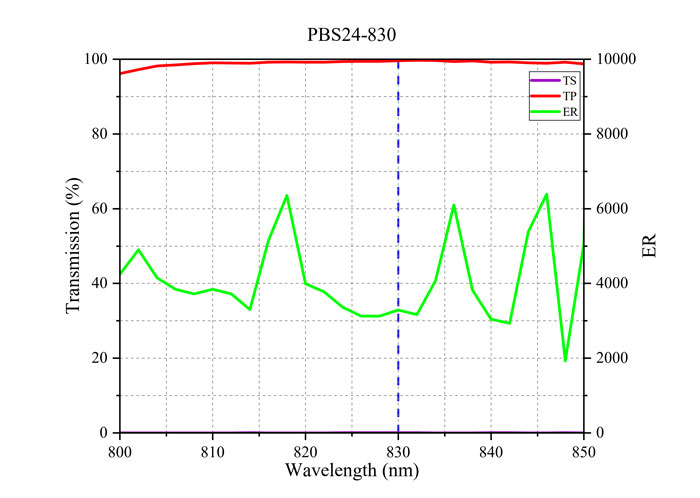

1. Коэффициент гашения (Tp:Ts): > 2000:1;

2. Рабочая длина волны: 266 нм, 355 нм, 405 нм, 460 нм, 532 нм, 633 нм, 780 нм, 808 нм, 830 нм, 850 нм, 1030 нм, 1064 нм, 1550 нм;

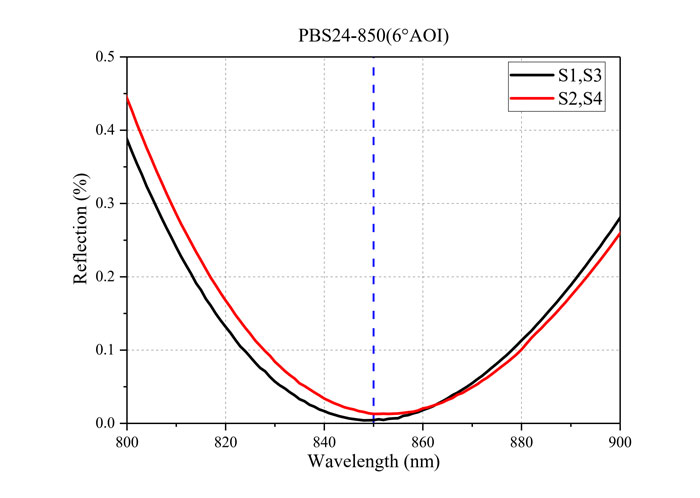

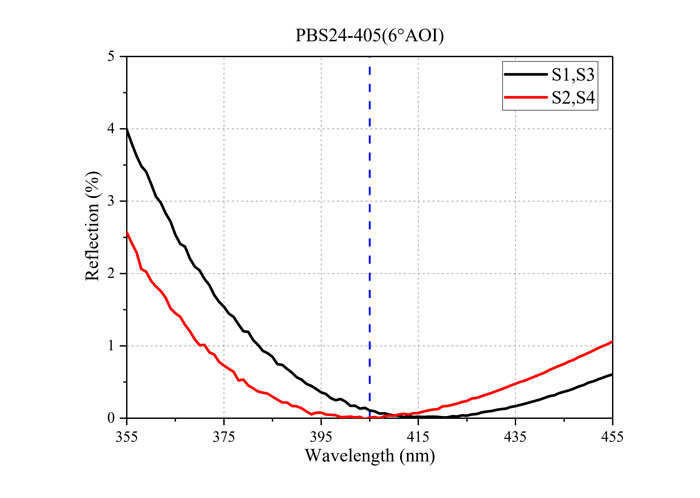

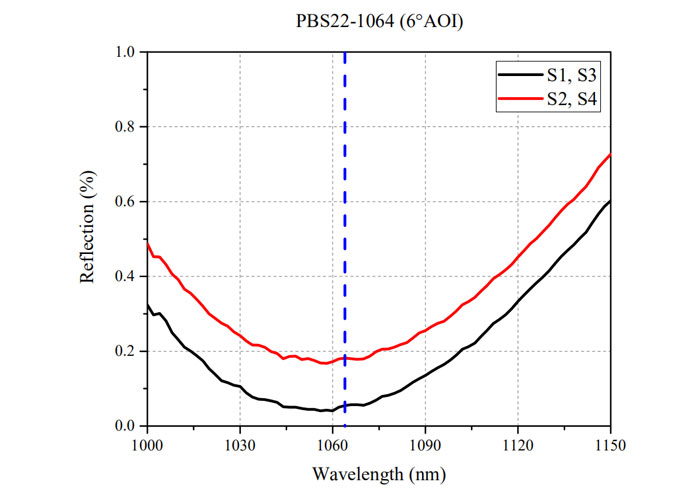

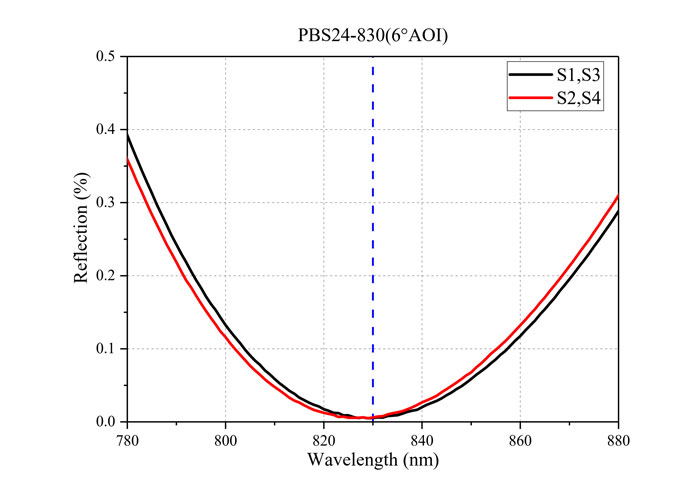

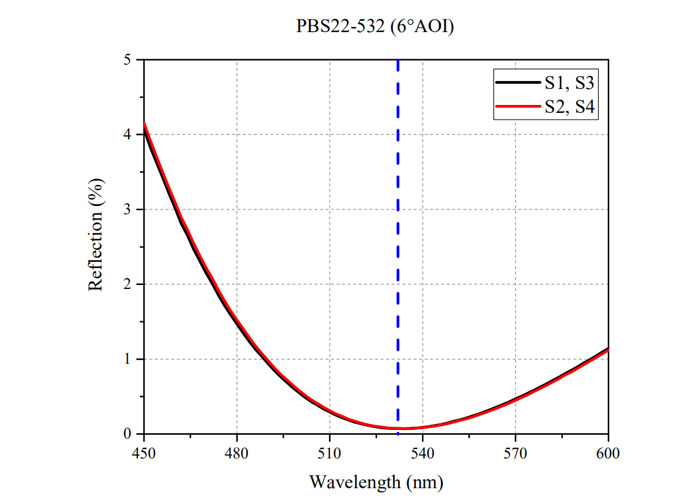

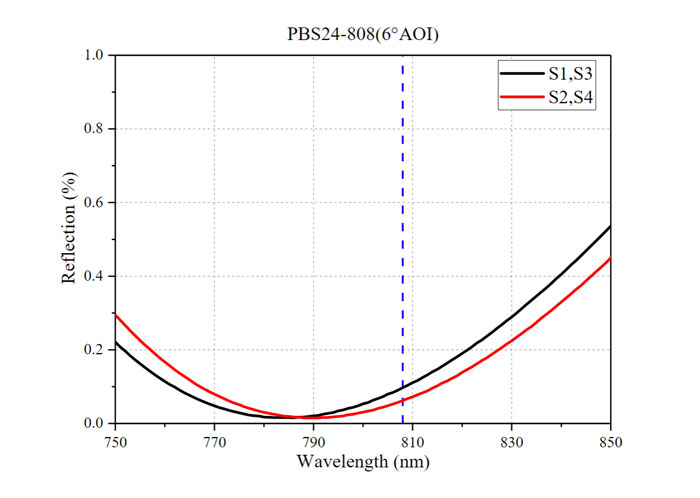

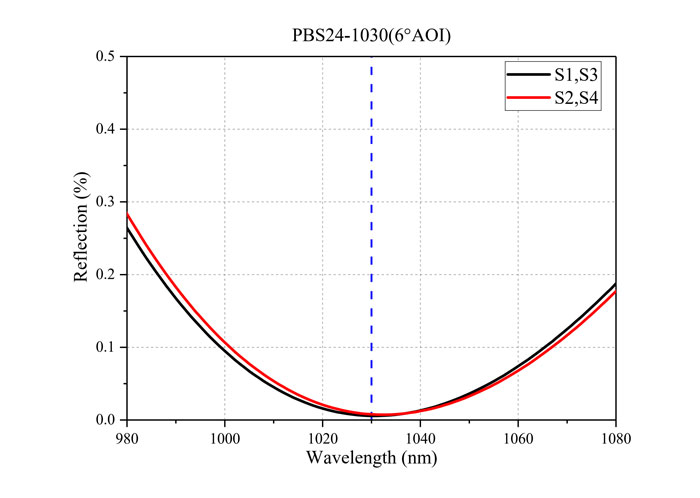

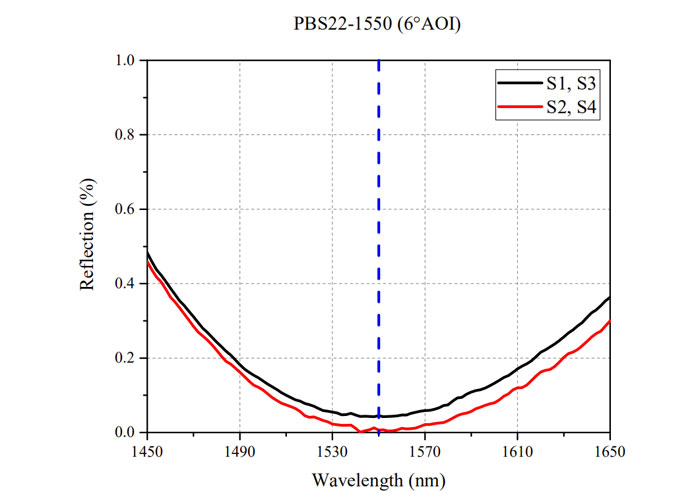

3. Поверхность имеет высокую отражательную способность;

4. Подходит для приложений высокой мощности.

3. Описание

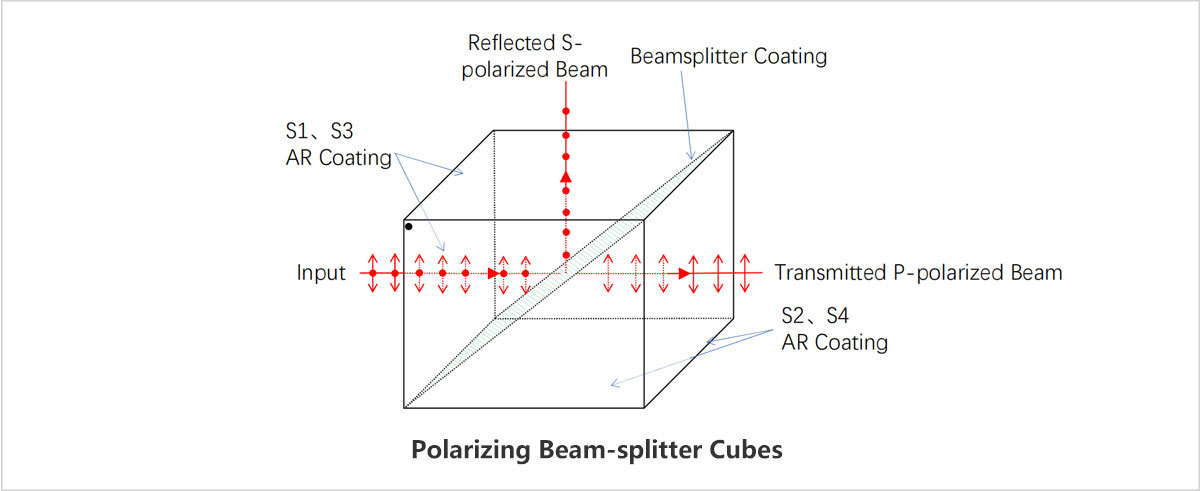

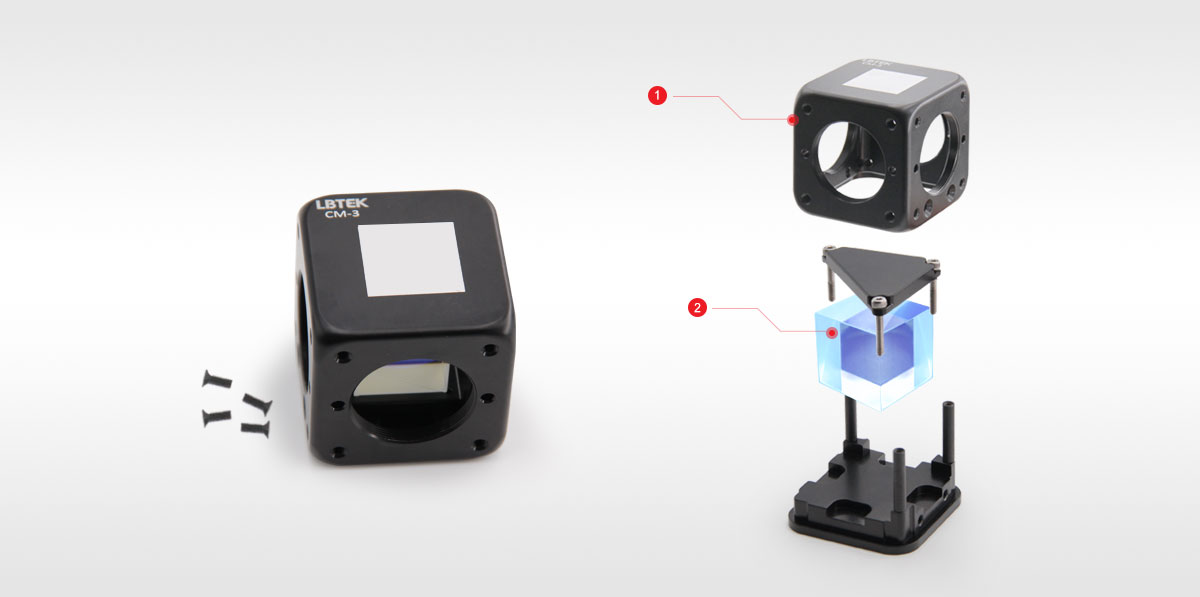

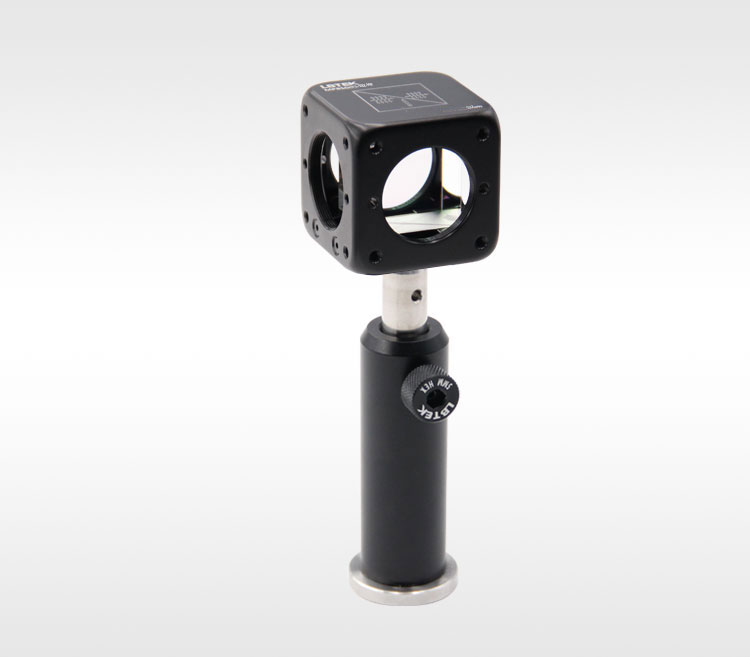

Куб разделения луча мощной лазерной линии LBTEK покрыт диэлектрической светоделительной пленкой на наклонной поверхности призмы, отмеченной точками, для достижения передачи света P и отражения света S. По сравнению с обычными кубами расщепления поляризационного луча лазерной линии, мощные кубы расщепления поляризационного луча лазерной линии больше подходят для приложений с высокой мощностью. Когда используется поляризационный куб расщепления луча, отклонения луча не будет, оптический путь отраженного света и прошедшего света равны, а также его можно использовать для сокращения оптического пути системы. По сравнению с поляризационными светоделителями с плоскими пластинами, ложные изображения могут быть значительно уменьшены.

Функция куба поляризационного разделения луча для достижения разделения поляризации основана на законе Брюстера. Когда естественный свет падает под углом Брюстера, весь отраженный свет представляет собой линейно поляризованный свет. В это время свет P полностью передается, а свет S частично отражается и частично пропускается. Из-за показателя преломления материала светоделительного куба обычно только слой пленки соответствует требованиям угла Брюстера. В это время между призмой и слоем пленки будет генерироваться P-компонент отраженного света. Для улучшения отражательной способности света S и устранения световой составляющей P используются интерференционный конструктивный и деструктивный методы. Фаза света S , отраженного разными отражающими поверхностями, одинакова, а разность фаз света P, отраженного разными отражающими поверхностями, равна нечетному кратному π .

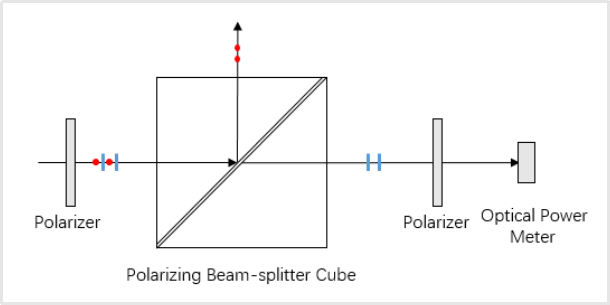

Важным параметром поляризационного куба светоделителя является коэффициент экстинкции, который определяется как соотношение максимальной оптической мощности и минимальной оптической мощности прошедшего света, проходящего через анализатор после разделения падающего света кубом светоделителя: то есть коэффициент вымирания = . Как показано на рисунке 2, коэффициент ослабления можно получить путем тестирования: световой луч разделяется на поляризованные кубы луча для генерации отраженного света и проходящего света.Прошедший свет проходит через анализатор, а мощность прошедшего света измеряется с помощью измеритель оптической мощности. Вращайте анализатор и определите, когда значение счетчика мощности будет максимальным и когда значение будет минимальным
