Компенсатор расщепления луча под углом 45°

1. Определение

Компенсатор расщепления луча под углом 45° представляет собой оптическое окно, используемое для компенсации разности фаз между лучами. Он часто используется вместе с зеркалами, разделяющими лучи, с одинаковым основным материалом и толщиной, что позволяет каждому лучу проходить через основной материал; одинаковой толщины, что позволяет уменьшить количество разностей фаз между лучами и тем самым получить лучшие экспериментальные результаты. В соответствии с различными диапазонами волн основной материал компенсационной пленки часто имеет характеристики низкого показателя преломления, высокой однородности и низкого коэффициента расширения.

2. Характеристики

    1. Компенсируйте разность фаз, вызванную разной толщиной материала подложки, проходящей через каждый разветвленный луч.

    2. Оптимальный угол падения составляет 45°, что подходит для применения в интерферометрах.

    3. На задней поверхности круглой компенсационной детали имеется угол клина 30 угловых минут, что способствует уменьшению двоения изображения.

    4. Различные материалы и размеры могут быть настроены.

3. Описание

В некоторых оптических путях, требующих использования структур разделения и объединения лучей (например, в общих интерферометрических системах), проектировщики оптических путей часто надеются, что после того, как один и тот же падающий свет будет отражаться и передаваться разными оптическими компонентами, каждый луч разветвится. Разность фаз между ними в конечном итоге могут оставаться последовательными для достижения лучших экспериментальных результатов. В реальной конструкции оптического пути каждый оптический компонент имеет определенную толщину основания. Даже если пространственная длина каждого оптического пути поддерживается в конструкции, проходящий и отраженный свет все равно будут проходить через основные материалы разной толщины. Основной материал имеет разную толщину. Будут введены разные оптические разности путей, что в конечном итоге приведет к определенной разнице фаз между лучами на конце, объединяющем лучи (или принимающем конце), что повлияет на результаты эксперимента.

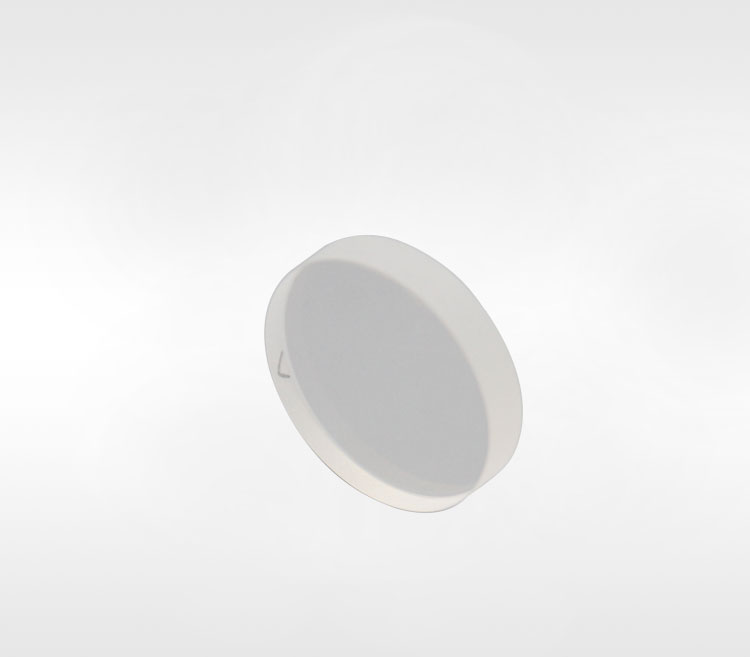

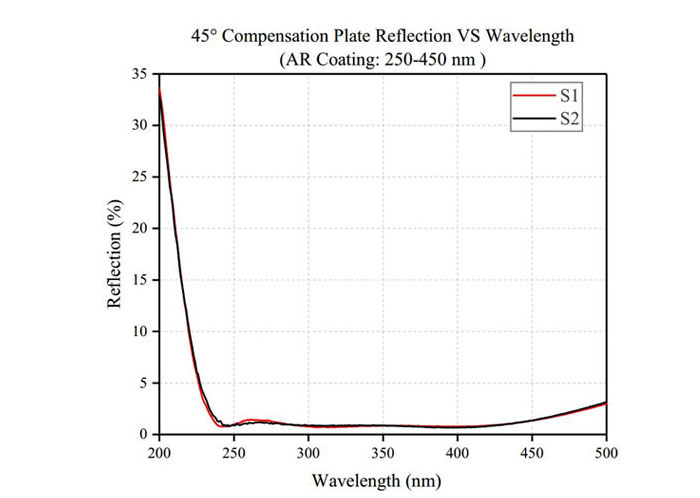

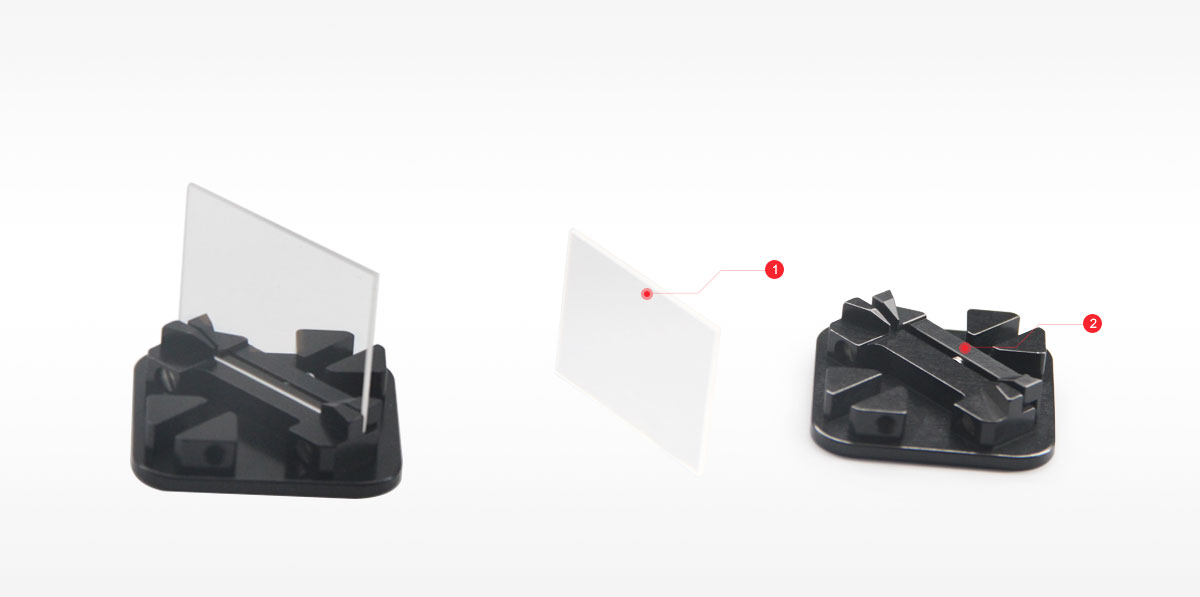

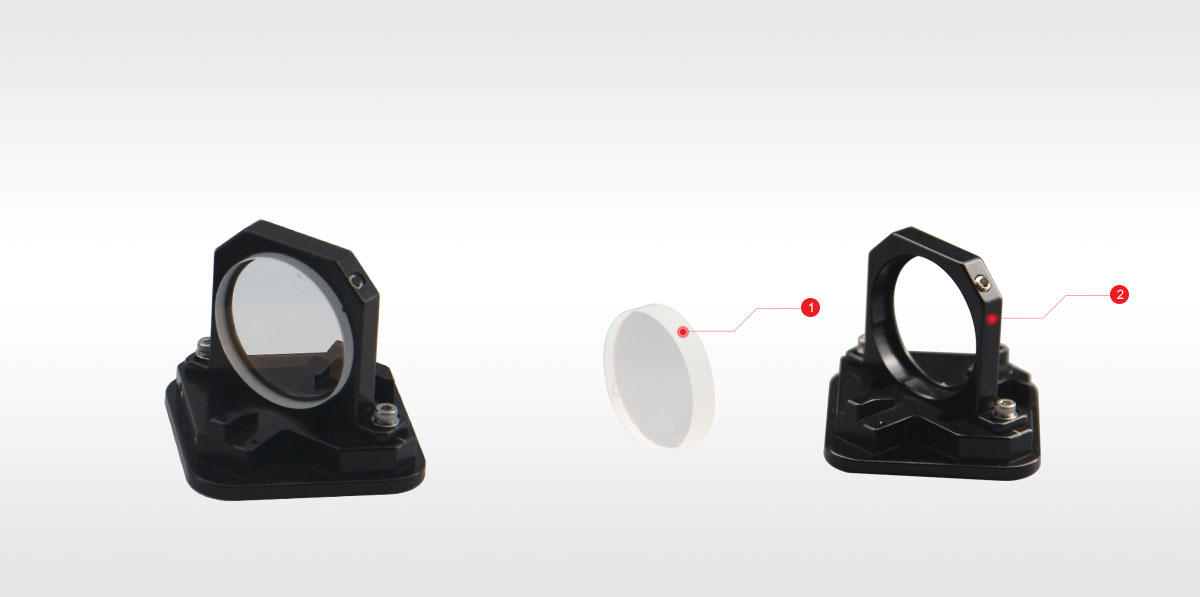

Компенсатор расщепления луча под углом 45°, предоставляемый LBTEK, представляет собой оптическое окно, которое можно использовать для компенсации разности фаз, вызванной прохождением каждого луча через подложку разной толщины. В отличие от конструкции традиционных окон с углом падения 0°, оптимальный угол падения компенсатора светоделения 45° составляет 45°, поэтому он обычно используется в сочетании со светоделителем. В компенсаторе расщепления луча LBTEK на 45° используется подложка из кварцевого стекла с УФ-излучением. По сравнению с материалом N-BK7, кварцевый кварц с более глубоким излучением больше подходит для более глубокого УФ-диапазона или применений с более высокими требованиями к пропусканию. более низкий показатель преломления, более высокая однородность и более низкий коэффициент расширения, это может еще больше уменьшить влияние на исходный оптический путь. Передняя и задняя поверхности компенсационного листа покрыты широкополосным диэлектрическим просветляющим покрытием, которое может снизить общую отражательную способность до 2–1% и ниже. Угол клина 45° (30 угловых минут) на задней поверхности компенсатора круглого расщепления луча 45° позволяет лучше устранять паразитные изображения, вызванные отражением, и подходит для систем, более чувствительных к толщине прямоугольного луча 45°; деталь компенсатора расщепления Тоньше (1,0 мм) для более компактных оптических систем.

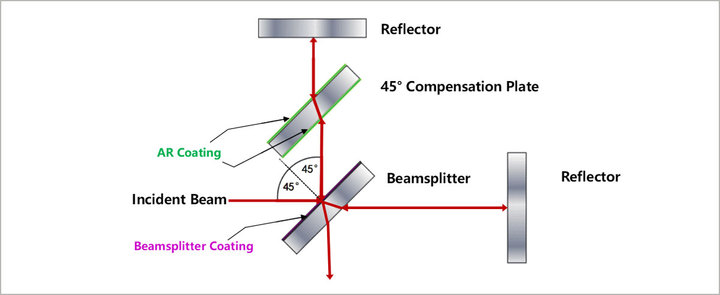

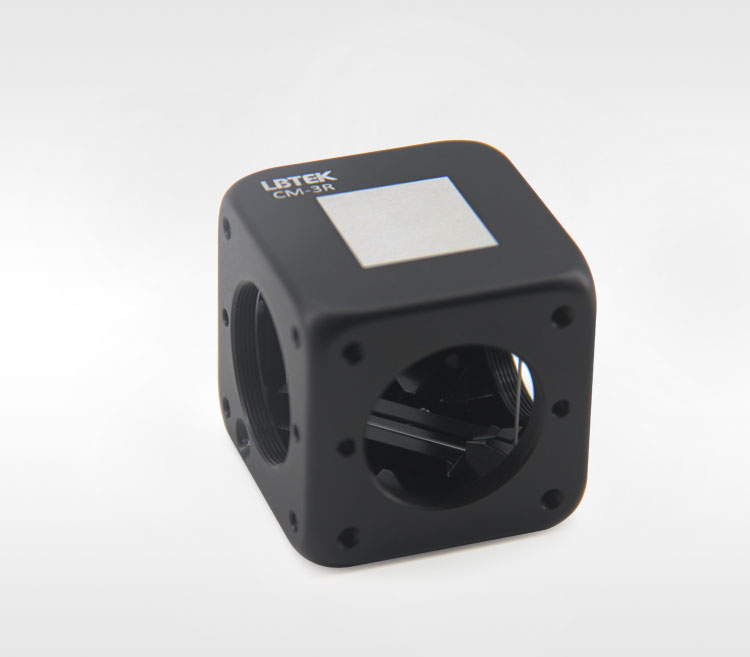

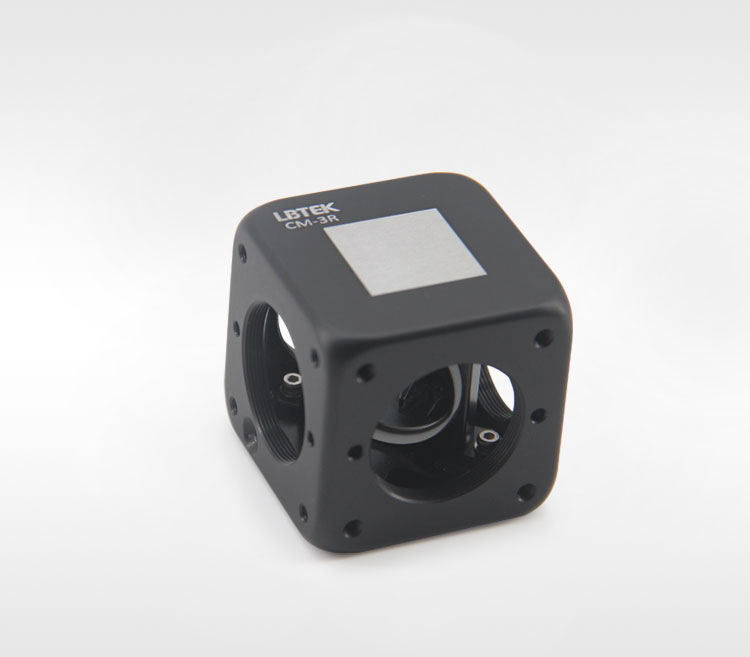

Рисунок 1. Применение компенсатора светоделения под углом 45° в интерференционной системе

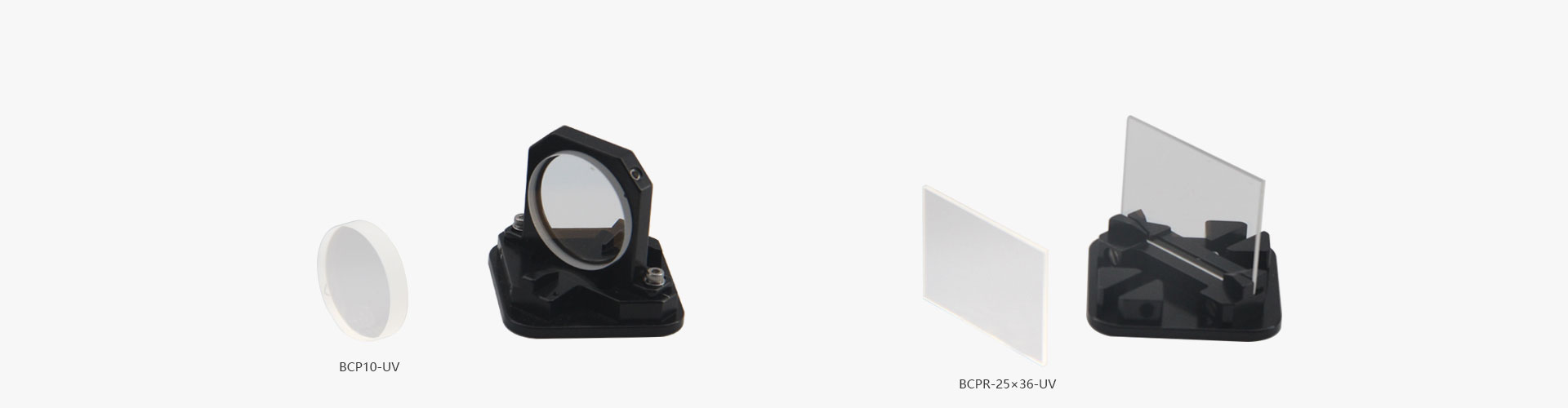

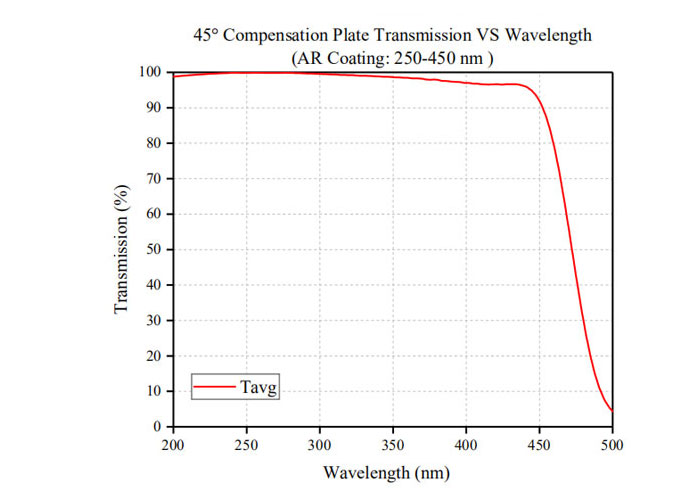

     В настоящее время LBTEK предлагает компенсаторы расщепления луча под углом 45° на подложке из кварцевого стекла в применимом диапазоне длин волн от 250 до 450 нм и доступны в двух размерах: круглые (один дюйм) и прямоугольные (25 мм × 36 мм). Компенсатор разделения луча на 45°, поставляемый LBTEK, обладает превосходными характеристиками и может помочь клиентам более эффективно устранять разность фаз между лучами. LBTEK также предоставляет различные услуги по индивидуальной настройке, включая настройку различных материалов, применимых длин волн, различных размеров и толщин и т. д. Специальная настройка. При необходимости обратитесь в службу технической поддержки LBTEK.
