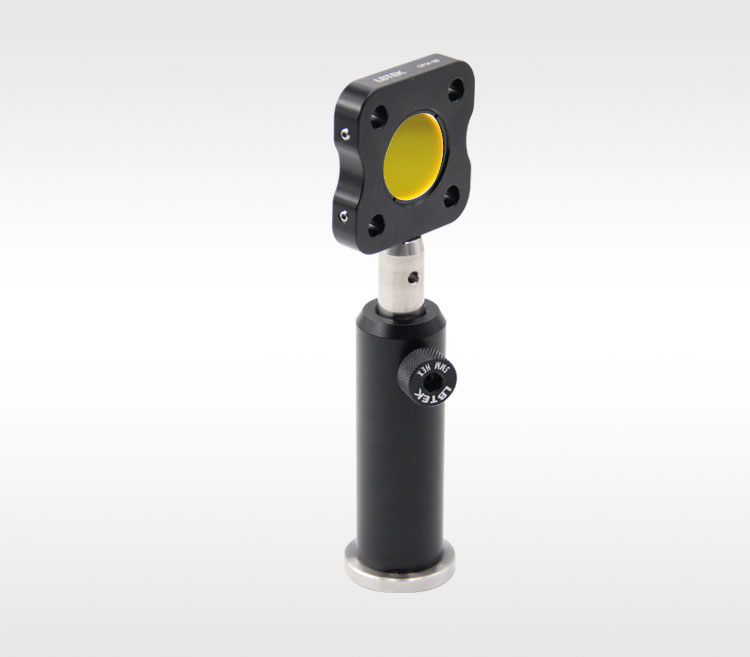

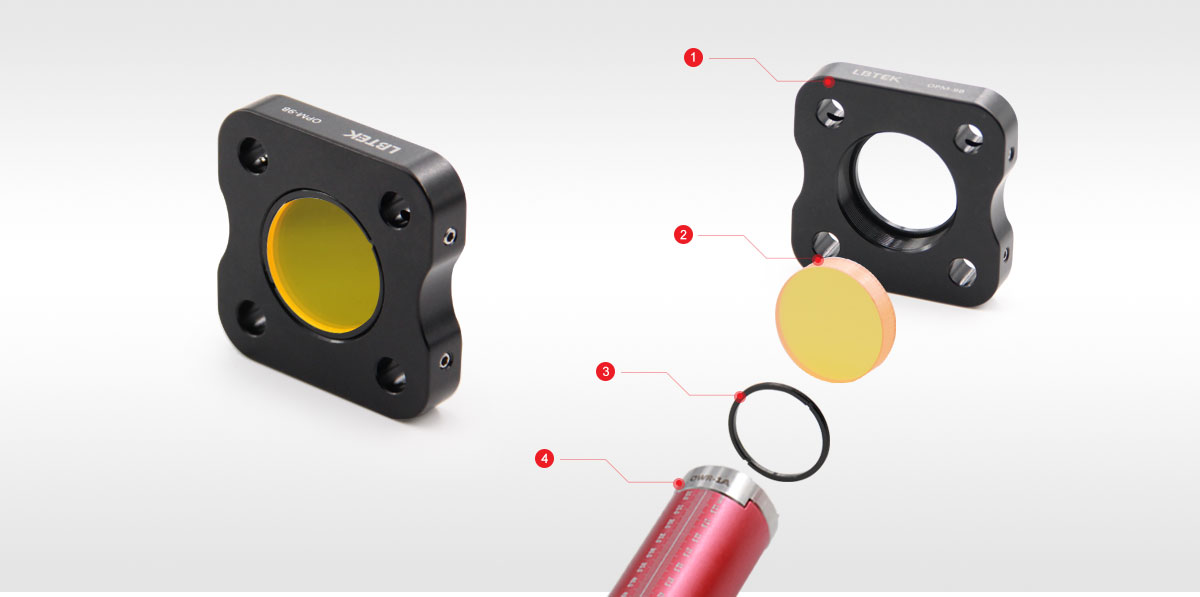

Окна LBTEK  Ø25,4 мм могут монтироваться стационарно с помощью коаксиальных монтажных пластин.

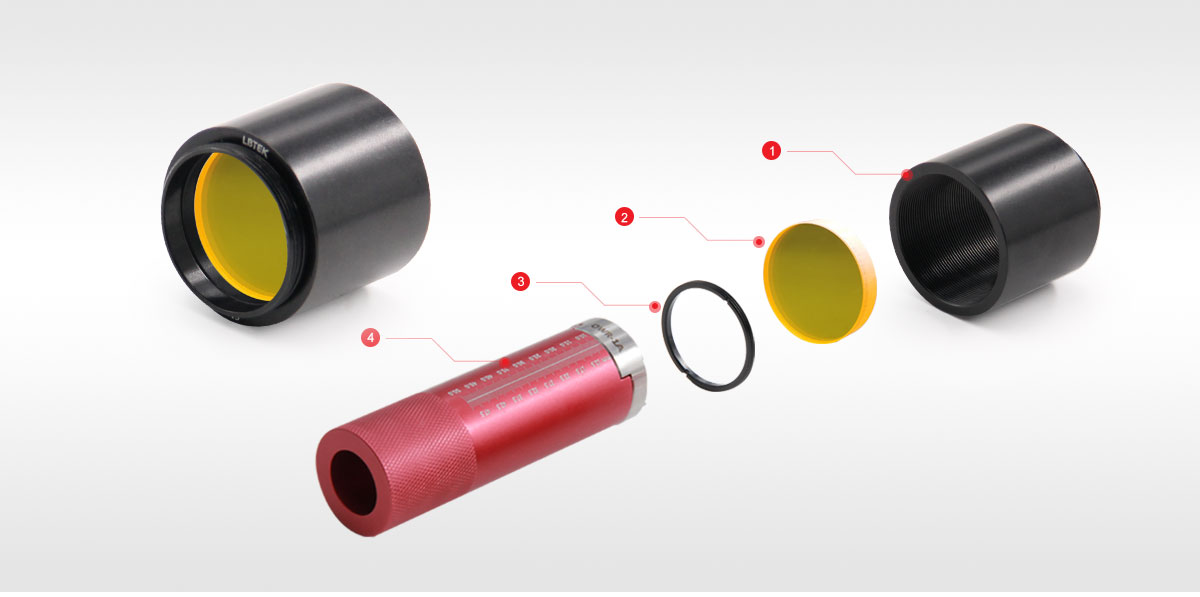

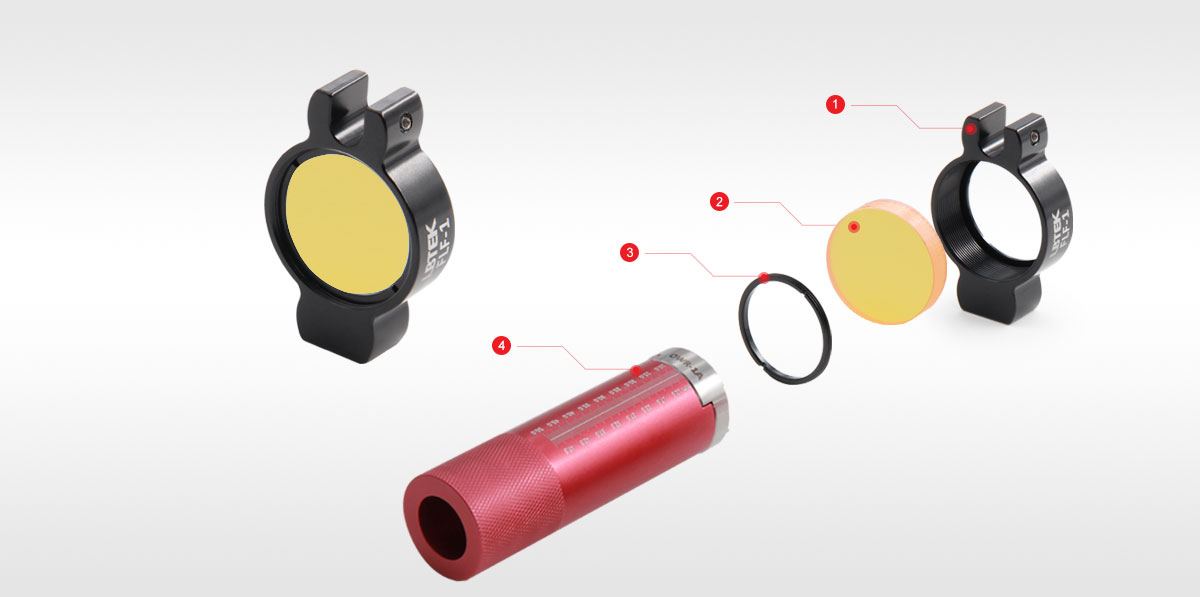

 Фиксированный метод установки втулки оконной линзы LBTEK

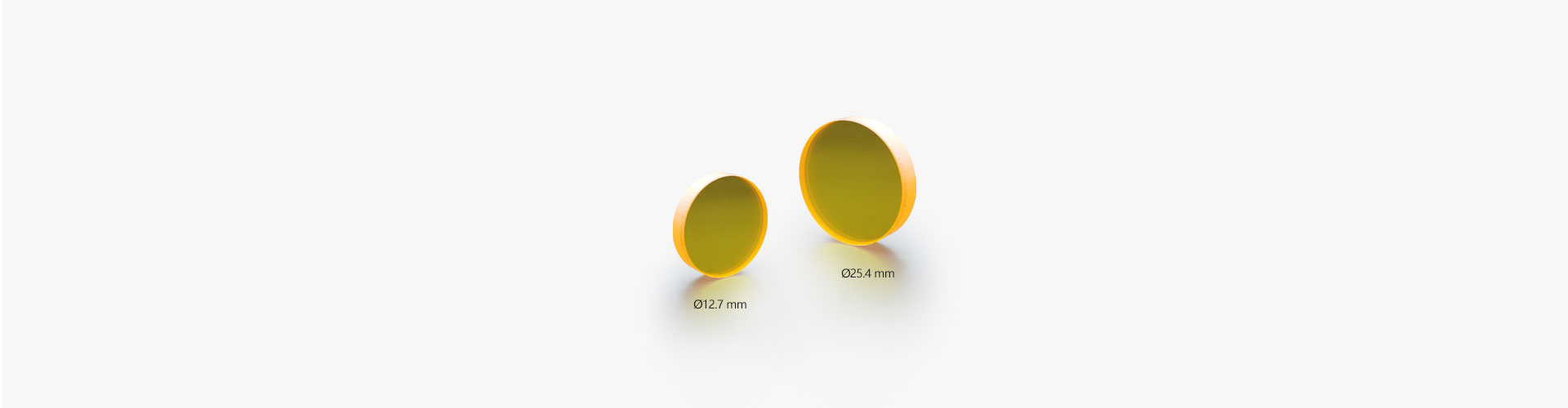

оконная часть

1. Определение

Это параллельная плоская деталь из стеклянного материала. Используется в оптической системе без изменения увеличения системы. В основном используется в качестве защитного стекла. Может использоваться для защиты от пыли, тумана, водонепроницаемости и других применений. Используется для защиты основных компонентов от прямого загрязнения.

Рисунок 1. Схема оптического пути оконной пленки.

1. Характеристики

1. Передаваемое изображение не искажается, а форма лазера остается неизменной;

2. Угол распространения луча остается неизменным;

3. Увеличение оконной оптической системы остается неизменным;

4. Может быть покрыто для улучшения пропускания;

2. Описание

Основными материалами, используемыми для окон ЛБТЕК, являются селенид цинка, германий, сапфир, фторид кальция и др.

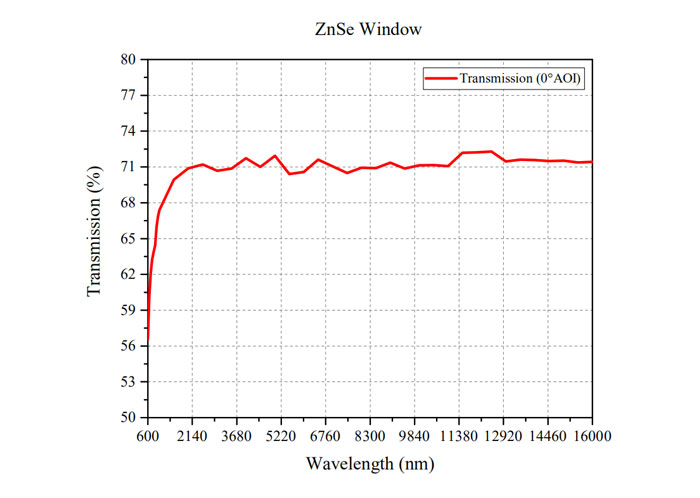

Окна из селенида цинка:

Рабочая длина волны находится в диапазоне от видимого света до 20 мкм, не обладает гигроскопичностью, а материал селенида цинка имеет изотропные характеристики и не имеет двойного лучепреломления. Коэффициент отражения поверхности селенида цинка без покрытия составляет около 17% на поверхность, а потери пропускания через окно из селенида цинка без покрытия составляют около 30%. Селенид цинка является вредным веществом, вызывающим раздражение. Контакт с сильной кислотой или сильным лазерным излучением приводит к образованию токсичного селенида водорода, который раздражает глаза и слизистую оболочку дыхательных путей человека. Частый прямой контакт с кожей может вызвать дерматит. Во время работы обязательно надевайте респиратор с фильтром, химические защитные очки и противопроникающий комбинезон.

Германиевое окно:

Рабочая длина волны германиевого окна находится в инфракрасном диапазоне 600 нм-16 мкм. Оно очень мало поглощает и оказывает определенное влияние на поглощение и фильтрацию луча длиной 1,5 мкм. Отражательная способность поверхности германиевого окна без покрытия теряет примерно 35% на каждом. Сторона После куска без покрытия окна из германия имеют потери руки примерно 59%. Спектральное пропускание германия очень чувствительно к температуре, а длина волны передается под углом 100 ° при температуре окружающей среды. Спектральное пропускание германия очень чувствительно к температуре; при температуре окружающей среды 100°С поглощение материала становится настолько большим, что он становится почти непрозрачным, а при температуре окружающей среды 200°С — совершенно непрозрачным. Германиевые материалы содержат вредные вещества. При работе обязательно надевайте перчатки, пылезащитные маски с фильтром, химические защитные очки и комбинезон, защищающий от проникновения. После работы вымойте руки.

Сапфировое окно:

Рабочая длина волны сапфира составляет от 400 до 5000 нм. В этом рабочем диапазоне длин волн поглощение отсутствует, и при распространении светового луча в сапфировом окне возникает двойное лучепреломление. Отражательная способность поверхности сапфирового окна без покрытия составляет около 8% с каждой стороны, а коэффициент пропускания через сапфировое окно без покрытия составляет около 85%. Сапфир имеет высокую твердость поверхности, его можно поцарапать лишь несколькими веществами. Сапфир обладает хорошей термостойкостью и устойчивостью к атмосферным воздействиям, а также стабильными химическими свойствами. Он нерастворим в воде и обычных кислотах даже при температуре до 1000°C и щелочах. . Природный сапфир имеет ярко-синий цвет из-за примеси в кристалле ионов металлов, таких как железо или титан, и иногда флуоресцирует под воздействием ультрафиолетового света. Синтетический сапфир бесцветен и прозрачен.

Окно фторида кальция:

Рабочая длина волны находится в диапазоне от 180 до 8000 нм и имеет хороший коэффициент пропускания ультрафиолетовых волн. Материал из фторида кальция изотропен, и световой луч плохо проходит в окне фторида кальция и вызывает двойное лучепреломление. Окно из фторида кальция без покрытия имеет отражательную способность около 3% с каждой стороны, а коэффициент пропускания через окно из фторида кальция без покрытия составляет около 94%. Фторид кальция обладает высокой влагостойкостью, низкой дисперсностью (число Аббе 95) и низкой флюоресценцией (небольшое количество примесей), обладает хорошей водо-, химической и термостойкостью. Однако он имеет низкую твердость и легко царапается. При использовании в условиях высокой влажности фторид кальция разлагается, если температура превышает 600 °C.

Оконный элемент N-BK7:

Диапазон рабочих длин волн от 350 нм до 2000 нм. Окна N-BK7 обычно выбираются, когда преимущества УФ-плавленого кварца ( т. е. лучший коэффициент пропускания в УФ-диапазоне и меньший коэффициент теплового расширения) не являются необходимыми . Эти окна доступны без покрытия (350 нм-2,0 мкм) или с одним из трех наших просветляющих покрытий на обеих оптических поверхностях. Окна без покрытия имеют типичные потери примерно 4% на поверхность, в то время как просветляющие покрытия уменьшают эти потери до Ravg <0,5% на поверхность в указанном диапазоне длин волн и для длин волн от 0° до 30°. Инъекция имеет хорошие характеристики.

Окна из кварцевого стекла с УФ-плавлением:

Работая на длинах волн от 190 до 2100 нм, УФ-плавленный кварц идеально подходит для применений, требующих более высокого коэффициента пропускания, чем N-BK7, в глубоком УФ-диапазоне. По сравнению с N-BK7, УФ-плавленый кварц имеет более низкий показатель преломления, лучшую однородность и более низкий коэффициент теплового расширения на данной длине волны. Окно без покрытия имеет потерю 4% на поверхность, а просветляющее покрытие снижает потерю поверхности до Ravg<0,5%. Просветляющие покрытия работают лучше всего, когда угол падения составляет от 0° до 30°.

Силиконовое окно :

Рабочая длина волны находится в диапазоне от 1,2 до 8 мкм . Кремниевая подложка имеет низкую плотность, которая вдвое меньше, чем у других материалов или материалов из селенида цинка. Оптические элементы из кремния тверже, чем из германия. Кремний обладает высокой теплопроводностью и низкой плотностью, что делает его пригодным для изготовления лазерных зеркал. Однако кремний не подходит для передачи сигналов CO2-лазера из-за его сильного поглощения на длине волны 9 микрон.

4. Антибликовое покрытие.

Антиотражающее покрытие представляет собой твердую термостойкую оксидную пленку. После нанесения покрытия на оптическое устройство можно минимизировать отражение в определенном диапазоне длин волн. Обычно требуется, чтобы толщина покрытия была нечетным кратным 1/4. расчетной длины волны. Такая конструкция обеспечивает разность хода между отраженными лучами двух соседних отражающих поверхностей на половину длины волны, тем самым уменьшая влияние отражения. Обычно используемым материалом просветляющего покрытия, используемым LBTEK, является фторид магния (n = 1,38), и другие материалы просветляющего покрытия также могут быть изготовлены по индивидуальному заказу.

Когда оптическая система не имеет покрытия, каждая оптическая поверхность будет терять около 4% энергии света из-за отражения (коэффициент отражения:

— показатель преломления материала, 1 — показатель преломления воздуха), а коэффициент пропускания = . В оптической системе при наличии N линз без покрытия потеря световой энергии составляет ( 1-0,96 ( Nx2 )) x100%. Если просветляющее покрытие (основной материал N-BK7 400 нм-700). Средний коэффициент отражения. нм составляет менее 0,4%, средний коэффициент отражения 700-1100 нм менее 0,3%, средний коэффициент отражения 1100-1650 нм менее 0,6%), при использовании линз N, покрытых пленкой C (1100 нм- 1650 нм), свет После прохождения через линзы с покрытием NC потеря энергии света составляет : ( 1-0,996 ))Nx2
