Монтажная втулка с прорезью

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Быстросъемная втулка для крепления фильтра.

Подходит для оптики Ø25,4 мм.
Простая установка розетки SM1.
Можно складывать
Можно быстро разобрать

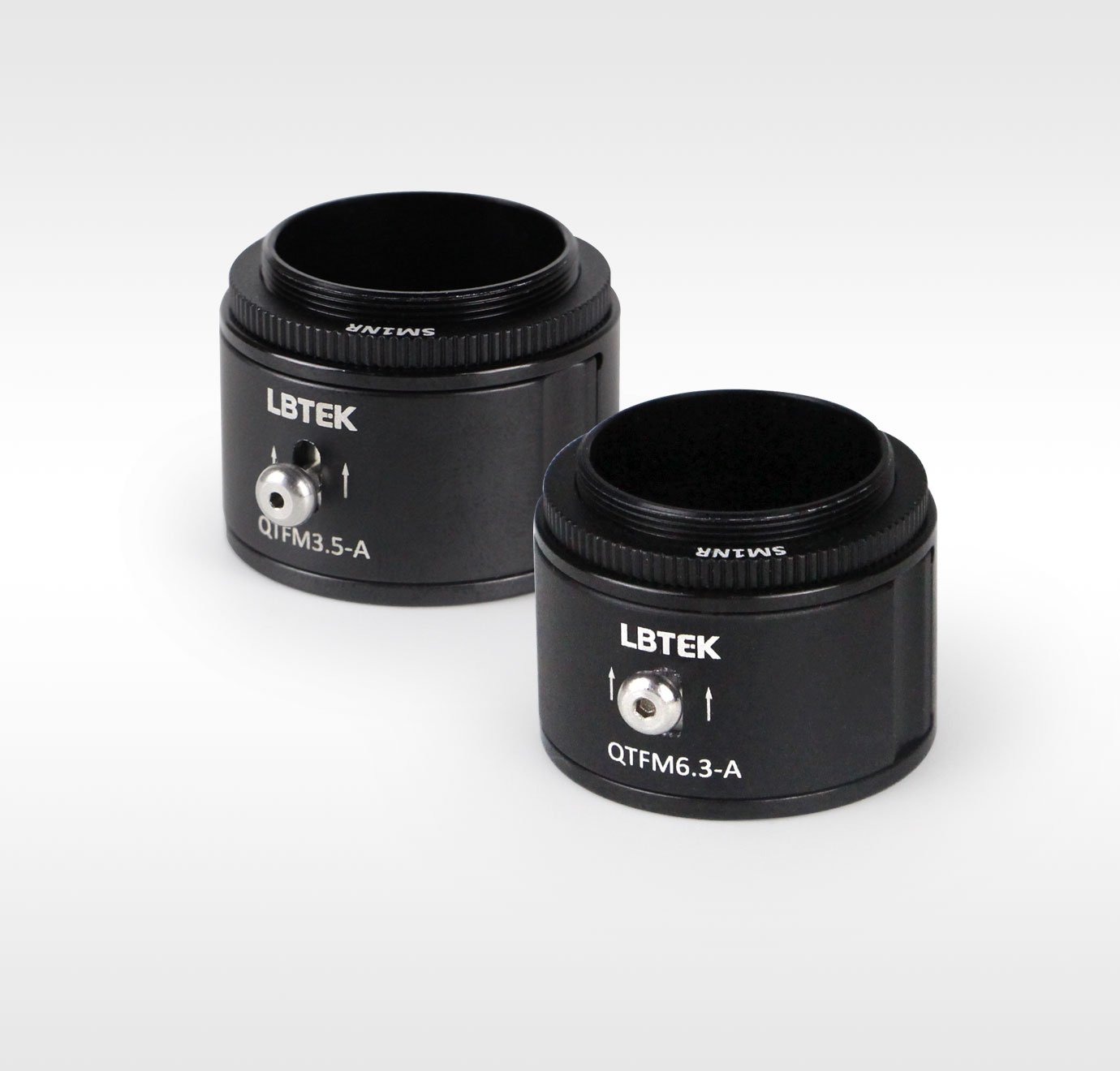

Быстросъемные монтажные втулки для фильтров LBTEK позволяют быстро заменять фильтры диаметром 25,4 мм (1 дюйм) или оптические компоненты в экспериментальных системах, не снимая оставшиеся компоненты. Установочная втулка состоит из двух частей: монтажной рамы и рифленой оболочки. Ее можно быстро установить и снять за счет магнитной адсорбции. Вся монтажная втулка совместима с втулками SM1 и может штабелироваться. В настоящее время доступны монтажные кронштейны с толщиной зажима 0–3,5 мм и 3,5–6,5 мм.

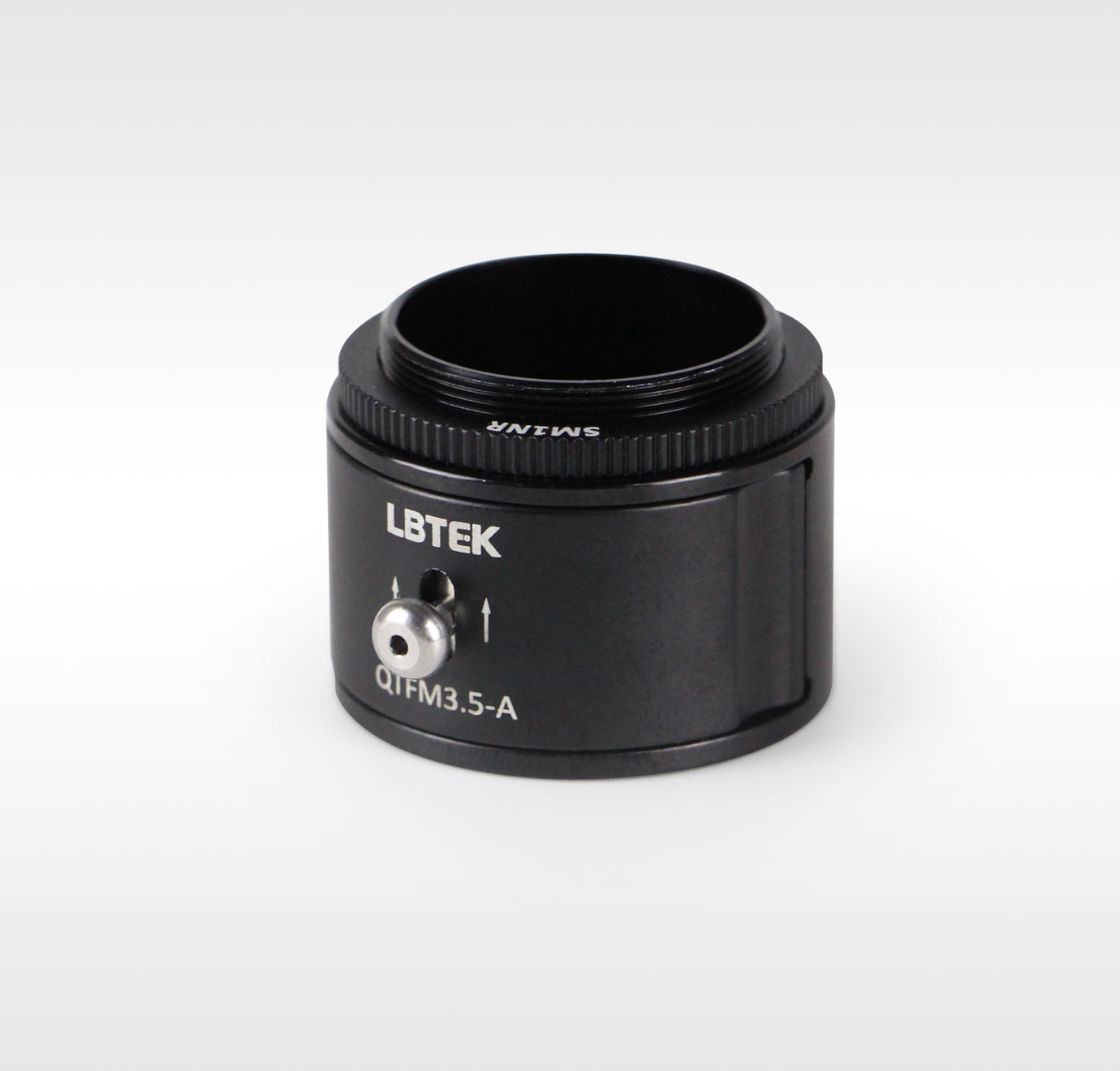

Схема сборки QTFM3.5	① Монтажный кронштейн фильтра QTFM3.5-A	② Фильтр нейтральной плотности NDFA10-20-A

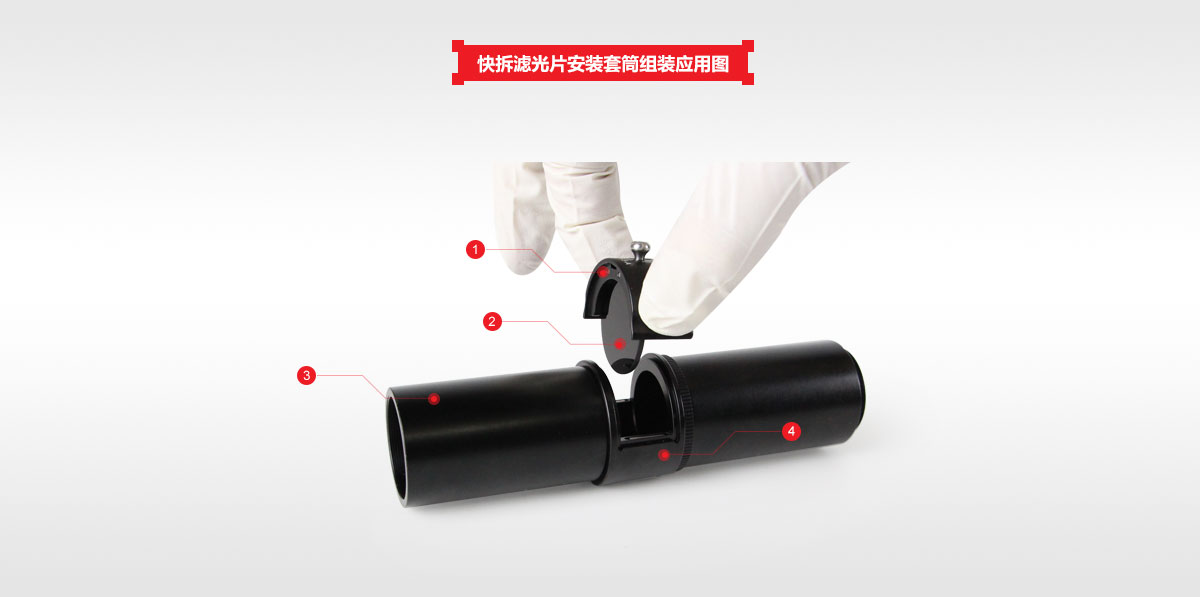

Схема сборки QTFM3.5	③Труба линзы SM1-XXB	④ Монтажная втулка с прорезью QTFM3.5-B

Монтажная втулка с прорезью

С внутренней и внешней резьбой SM1.
Можно складывать
Поставляется со стопорным кольцом SM1NR.

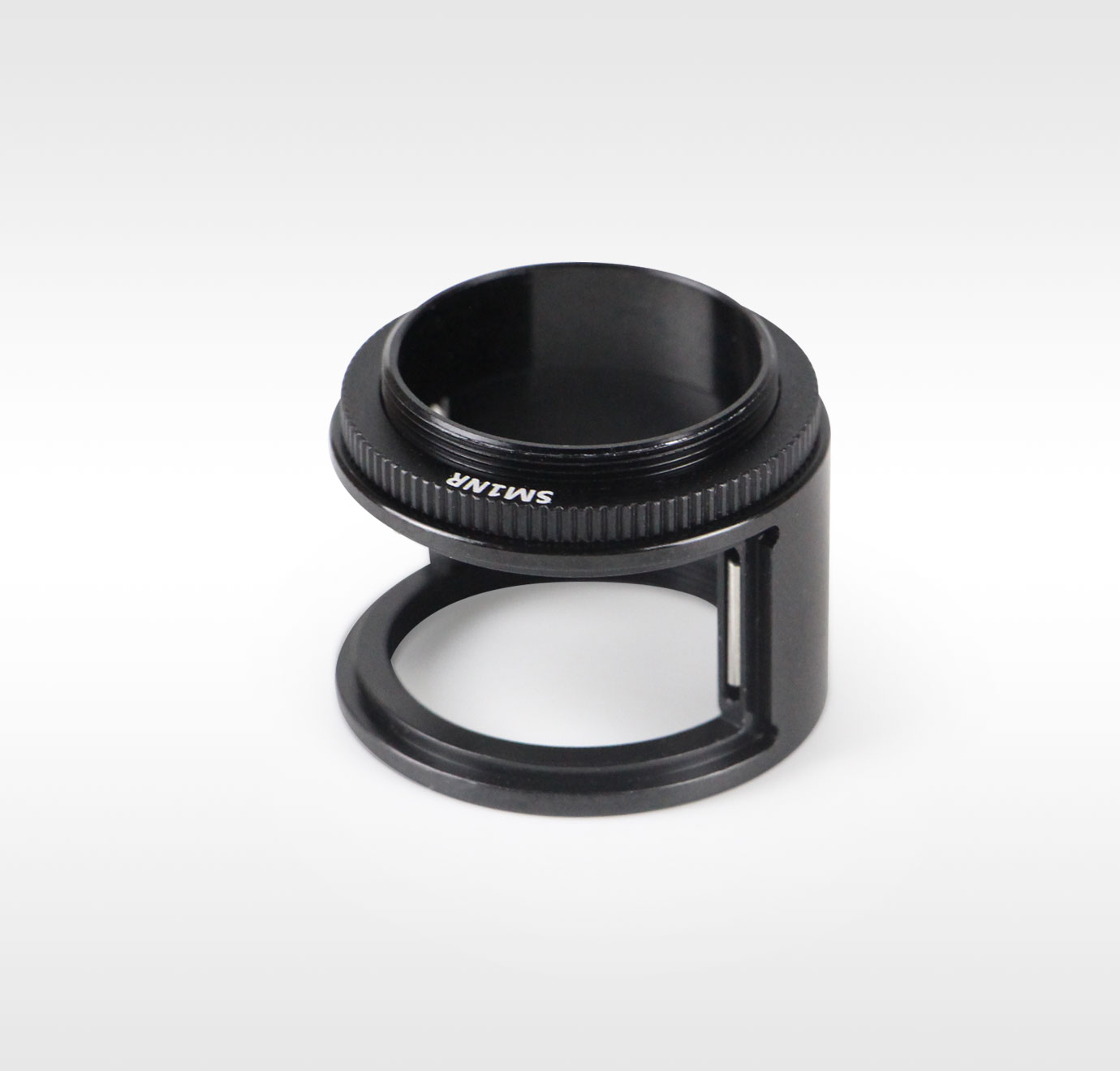

Монтажная втулка с прорезями QTFM3.5-B, поставляемая LBTEK, используется для установки монтажных кронштейнов фильтра QTFM3.5-A и QTFM6.3-A. Благодаря внутренней и внешней резьбе SM1 можно штабелировать. Изделие состоит из втулки и стопорного кольца SM1NR, позволяющего гибко регулировать положение и угол поворота соединительного компонента вдоль оптической оси. SM1NR служит для фиксации положения соединительного компонента.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	QTFM3.5-B			48 USD	90 дней

Быстросъемное крепление фильтра, совместимое с рукавными системами

Подходит для оптики Ø25,4 мм.
Можно быстро разобрать
Простая установка розетки SM1.

Быстросъемная монтажная втулка фильтра, поставляемая LBTEK, подходит для установки фильтров или других оптических компонентов диаметром 25,4 мм (1 дюйм) и толщиной 0–3,5 мм или 3,5–6,5 мм. Вся монтажная база состоит из двух частей: монтажного корпуса с прорезями QTFM3.5-B и монтажного кронштейна фильтра QTFMXX-A, обе из которых можно быстро разобрать благодаря магнитной адсорбции. Корпус с прорезями имеет внешнюю и внутреннюю резьбу SM1, совместим с гнездами SM1 и включает стопорное кольцо SM1NR для фиксации в определенном направлении вращения. Несколько монтажных кронштейнов можно штабелировать и использовать одновременно.

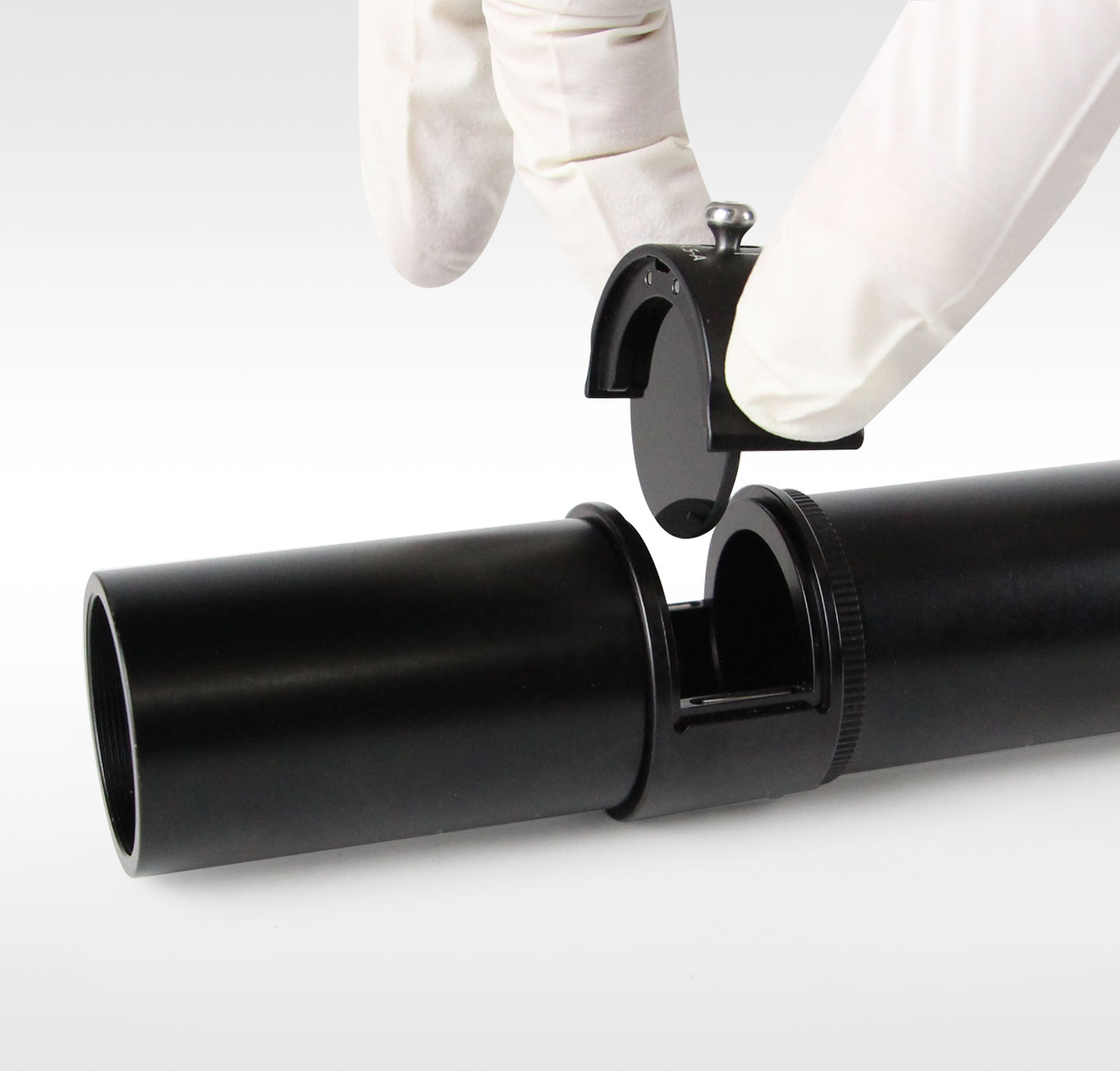

Примечание. При использовании обязательно нажмите правым пальцем на гайку QTFMXX-A из нержавеющей стали в направлении стрелки, осторожно нажмите на центр внутренней магнитной части большим пальцем левой руки и одновременно переместите ее в направлении стрелки. Чтобы открыть пружинный зажим, а затем отпустите большой палец левой руки, чтобы снять его. Установите оптику в монтажный кронштейн так, чтобы она находилась по касательной к двум цилиндрическим штифтам, и ослабьте гайку из нержавеющей стали.
