Стойка регулировки платформы, три регулятора

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Двумерная регулируемая установочная платформа

Материал: алюминиевый сплав 6061-T6.
Регулировка угла наклона и наклона ±4°, точность регулировки 0,4°/оборот.
Поставляется с регулируемым прижимным рычагом CA-1 (приобретается отдельно), удерживает оптику высотой до 24,7 мм.

Двумерная регулируемая монтажная платформа LBTEK подходит для установки призм, кубов и других оптических компонентов. Он поставляется с монтажной пластиной, регулируемым прижимным рычагом, позволяющим устанавливать оптические компоненты максимальной высотой 24,7 мм, двумя регулировочными винтами M6×0,25 для регулировки угла наклона и наклона ±4°, а также точностью регулировки 0,4°/оборот. Задняя панель имеет потайные отверстия M4 и резьбовые отверстия M4, а также винт с цилиндрической головкой M4×10 для подключения оптической стойки. Монтажная пластина АПМ-1 имеет 5 сквозных отверстий с резьбой М4 и 2 регулятора. АПМ3-1 имеет 10 сквозных отверстий с резьбой М4 и 3 регулятора для установки прижимного рычага. Конец прижимного рычага закреплен нейлоновыми винтами с головкой (совместим с шестигранными ключами 2 мм), чтобы прижать оптику к монтажной пластине. Высоту зажима можно увеличить с помощью удлинителя CA-1E. Двумерная регулируемая монтажная платформа взаимодействует с регулируемым цилиндрическим креплением объектива (AMP-1R, AMP-1L) или регулируемой оправой объектива для регулировки угла наклона (Pitch), отклонения от курса (Yaw) и крена (Roll) закрепленных оптических компонентов.

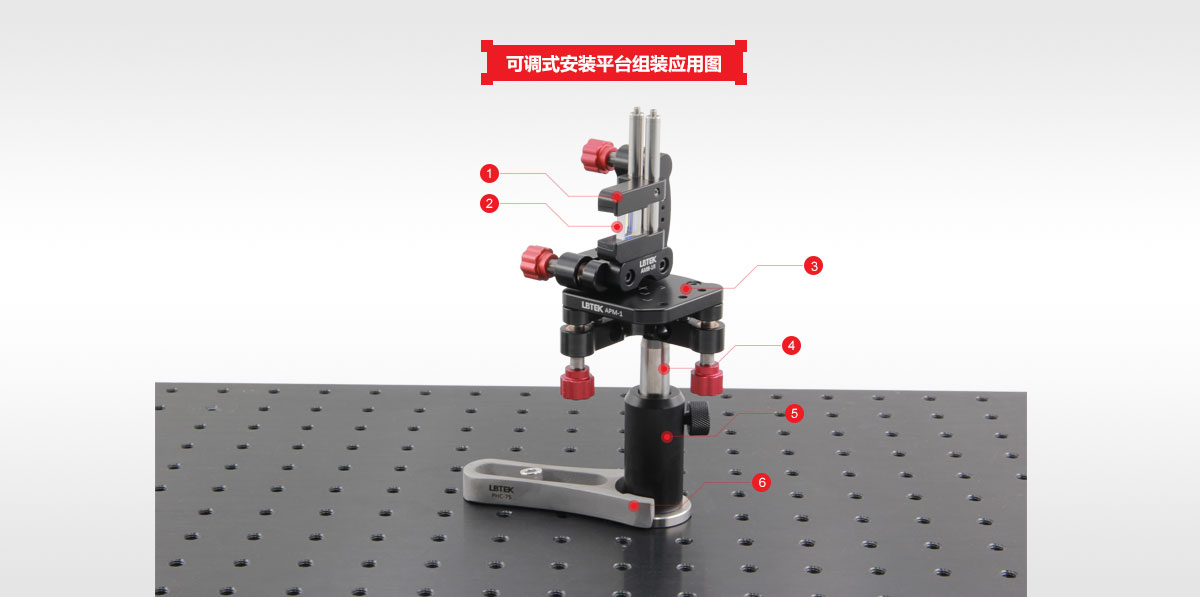

① Двумерный регулируемый цилиндрический кронштейн для крепления объектива AMR-1L ×1	② Плоско-вогнутая цилиндрическая линза.	③ Двумерная регулируемая установочная платформа АПМ-1 ×1.
④ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-40 ×1	⑤ Базовый кронштейн для стойки PH-40B × 12,7 мм ×1	⑥ Вилочный блок кронштейна стойки PHC-45 ×1

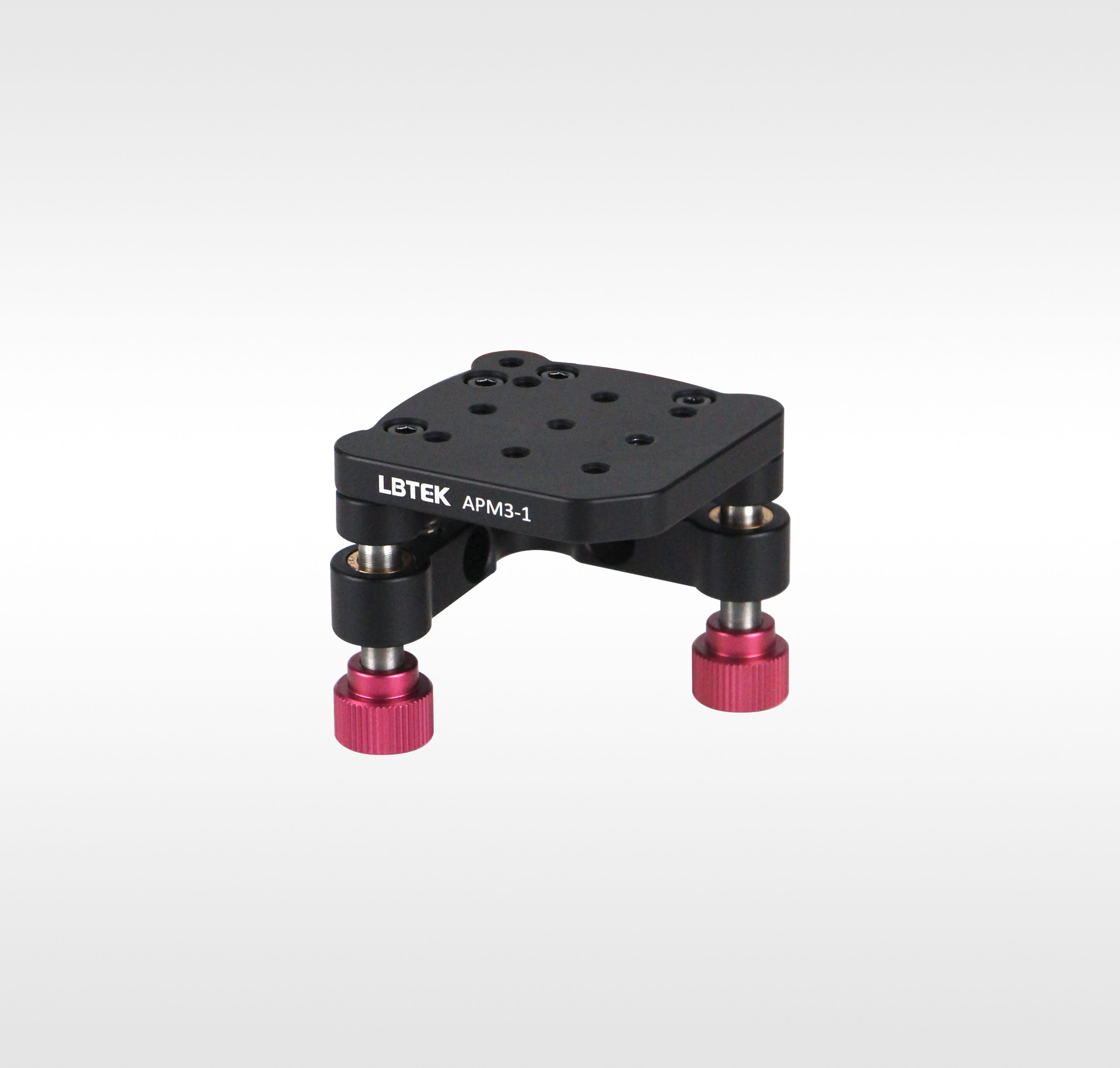

Стойка регулировки платформы, три регулятора

Материал: алюминиевый сплав 6061-T6.
Регулировка угла наклона/рыскания ±4°, точность регулировки 0,4°/оборот.
Количество регуляторов: 3

Крепление для регулировки платформы LBTEK подходит для установки призм, кубов и других оптических компонентов. Оно имеет 3 регулятора и обеспечивает регулировку наклона/отклонения ±4°. Размер стола 49 × 49 мм. С креплением можно использовать 10 сквозных отверстий M4. регулируемый прижимной рычаг CA-1, используемый вместе, зажимает оптические компоненты максимальной высотой 24,7 мм. Монтажная платформа и задняя пластина соединяются четырьмя винтами с шестигранной головкой M3×8, а сбоку имеются два потайных монтажных отверстия M4 для крепления.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	APM3-1			206 USD	90 дней

Регулируемый по высоте прижимной рычаг

В верхней части стойки имеются отверстия с резьбой М4, а снизу — шпильки М4.
Максимальная высота зажима 24,7 мм, 40 мм, 60 мм
Расширяемая длина.

Для прижима кубических оптических компонентов к платформе используется регулируемый по высоте зажимной рычаг LBTEK. Он имеет снизу монтажные шпильки М4, а высота зажима доступна в пределах 24,7 мм, 40 мм или 60 мм.

Модель	Максимальная высота зажима	Стоимость	Доставка

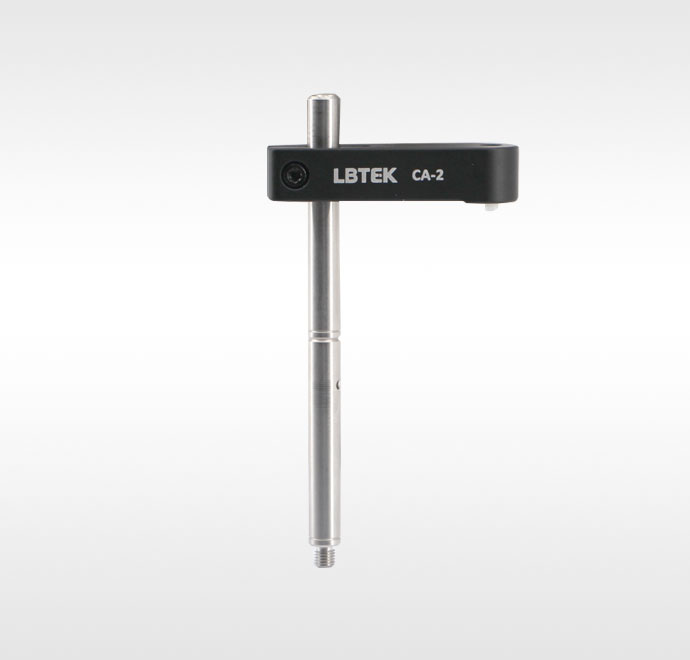

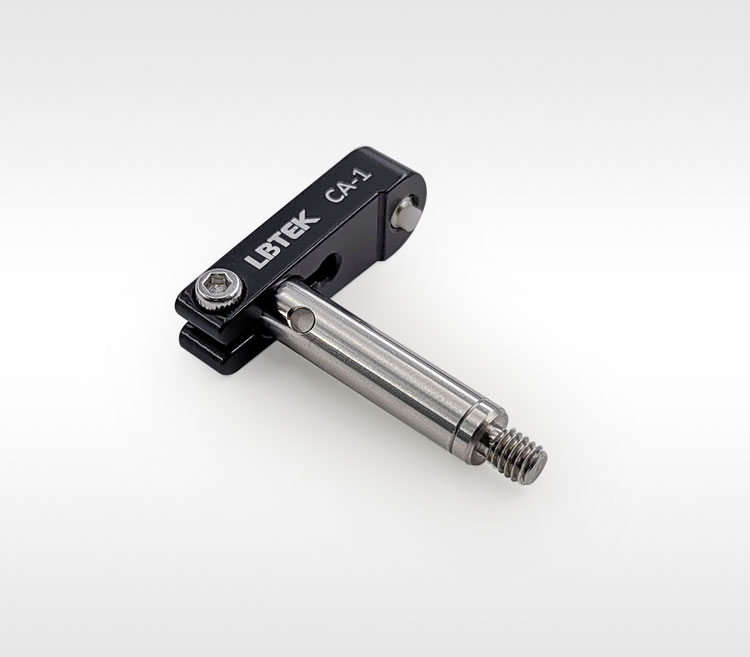

CA-1	24,7 мм	34 USD	90 дней

CA-2	40 мм	37 USD	90 дней

CA-3	60 мм	41 USD	90 дней

Удлинитель высоты зажима прижимного рычага

В верхней части стойки имеются отверстия с резьбой М4, а снизу — шпильки М4.
Длина 31,5 мм, 50 мм, 71 мм опционально
Расширяемая длина

Удлинительная стойка прижимного рычага LBTEK может быть установлена на прижимном рычаге посредством резьбового соединения для увеличения высоты зажима. Существует три удлинительных стойки по высоте: CA-1E, CA-2E и CA-3E длиной 31,5 мм и 31,5 мм соответственно 50 мм, 71 мм.

Модель	Увеличьте длину	Стоимость	Доставка
CA-1E	31,5 мм	10 USD	90 дней

CA-2E	50,0 мм	10 USD	90 дней

CA-3E	71 мм	12 USD	90 дней

Регулируемая в двух плоскостях монтажная платформа с прижимным рычагом, максимальная высота зажима 26 мм

Материал: алюминиевый сплав 6061-T6.
Поставляется с регулируемым прижимным кронштейном CA-1 (приобретается отдельно), который позволяет удерживать оптику высотой до 26 мм.
Регулировка угла наклона и наклона ±4°, точность регулировки 0,4°/оборот.

Двумерная регулируемая монтажная платформа LBTEK подходит для установки призм, кубов и других оптических компонентов. Имеет 2 регулятора. Размер стола 49×49 мм. В комплект входит регулируемый прижимной рычаг СА-1 (приобретается отдельно). Максимальная высота зажима 24,7 мм Оптический элемент.
