• В верхней части стойки имеются отверстия с резьбой М4, а снизу — шпильки М4.
• Максимальная высота зажима 24,7 мм, 40 мм, 60 мм
• Расширяемая длина.

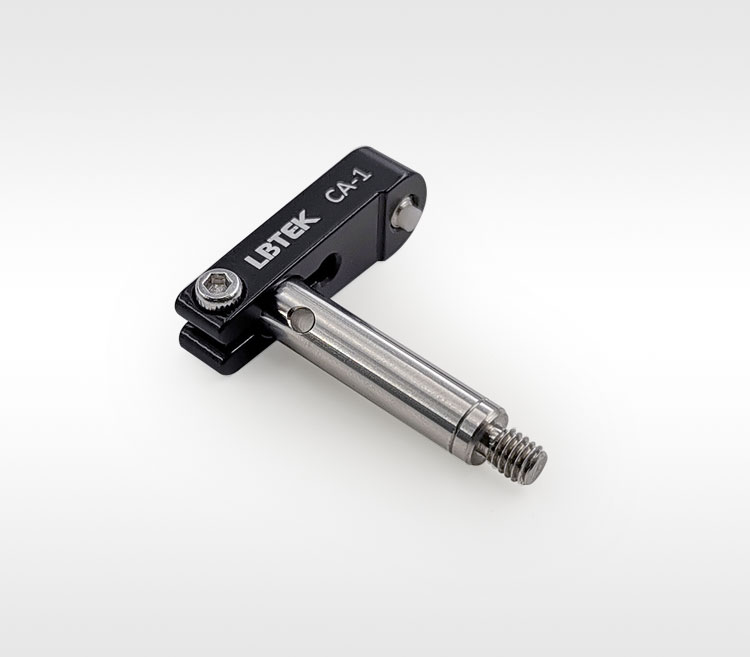

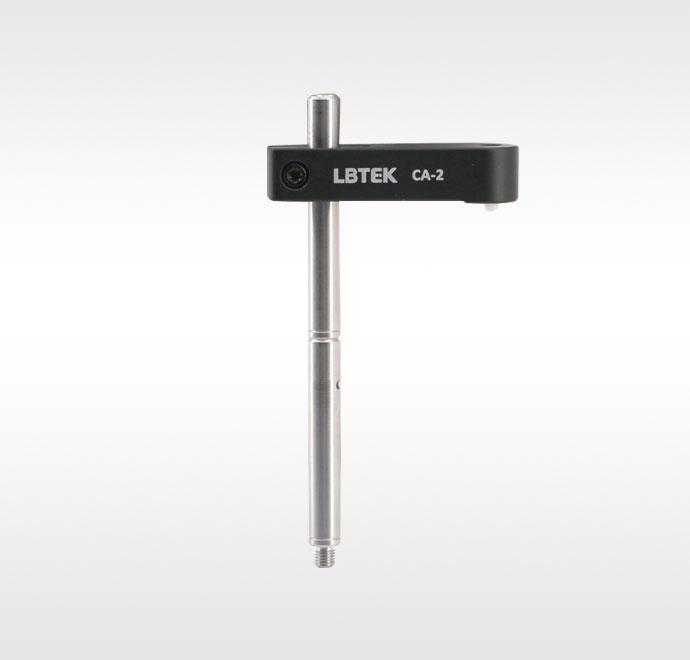

Для прижима кубических оптических компонентов к платформе используется регулируемый по высоте зажимной рычаг LBTEK. Он имеет снизу монтажные шпильки М4, а высота зажима доступна в пределах 24,7 мм, 40 мм или 60 мм.

• Материал: алюминиевый сплав 6061-T6.
• Регулировка наклона и/или наклона ±4°, точность регулировки 0,4°/оборот.
• Поставляется с регулируемым прижимным кронштейном CA-1 (приобретается отдельно), который позволяет удерживать оптику высотой до 26 мм.
• Доступен в левосторонней и правосторонней версиях

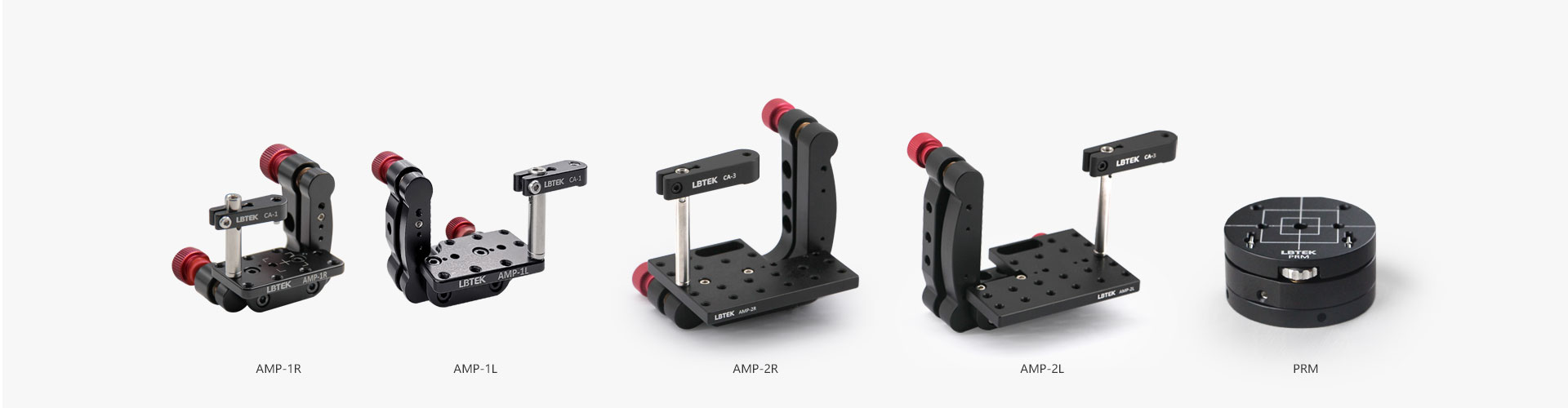

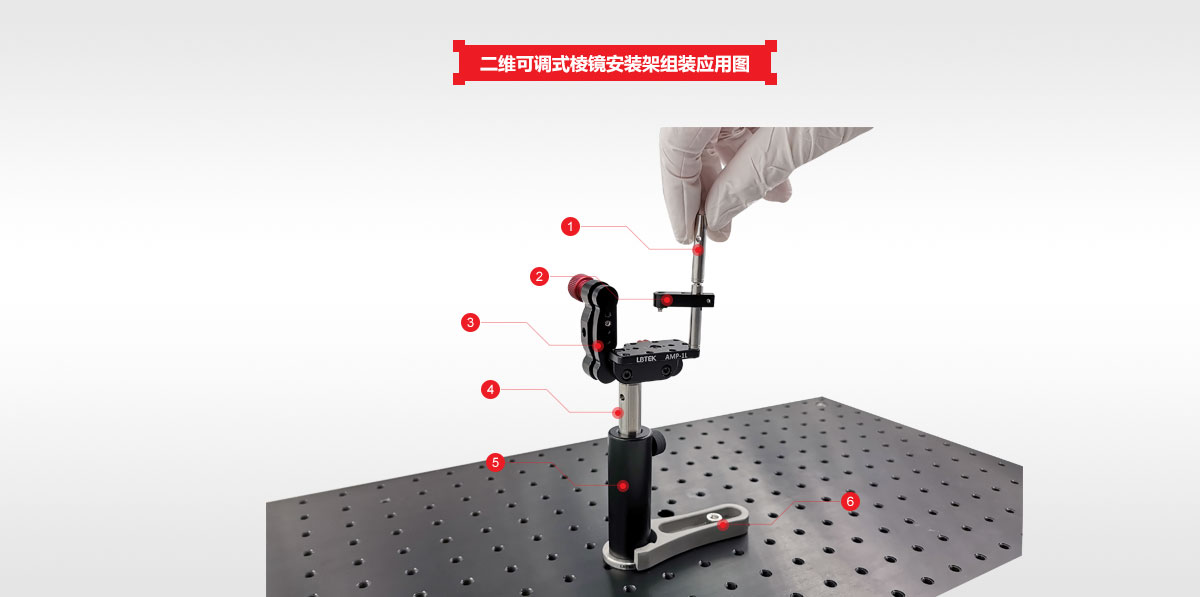

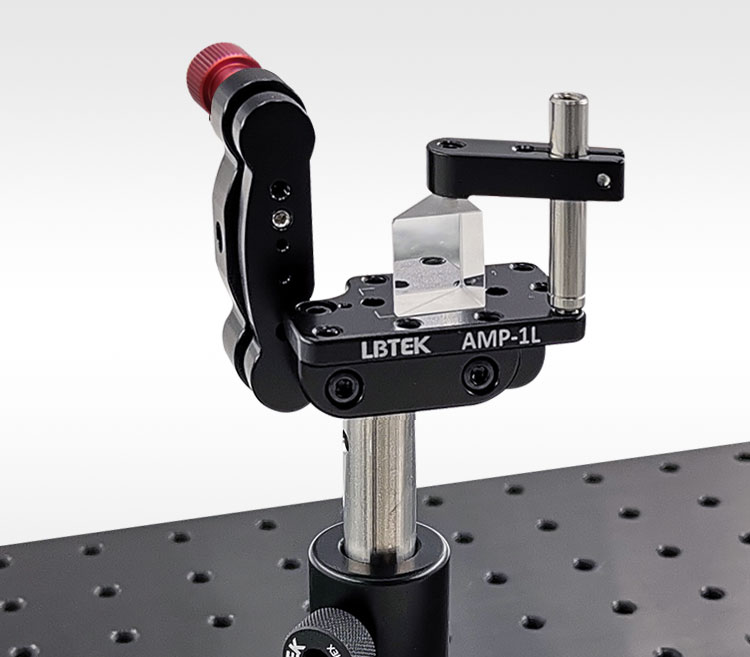

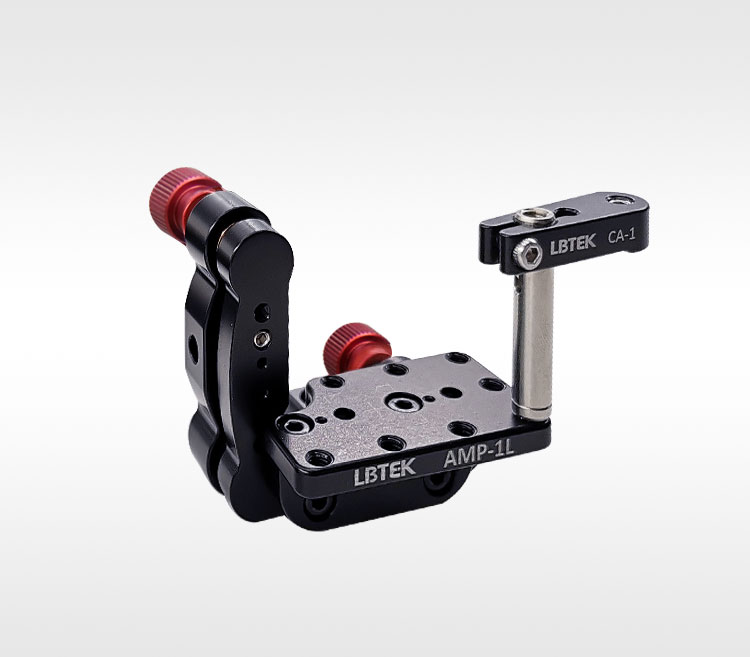

Двумерное регулируемое крепление для регулировки призмы LBTEK подходит для установки призм, кубов и других оптических компонентов. В комплект поставки входит регулируемый прижимной рычаг CA-1 (приобретается отдельно).Размер монтажного стола составляет 45 мм × 26 мм, а максимальная высота зажима оптических компонентов — 26 мм.

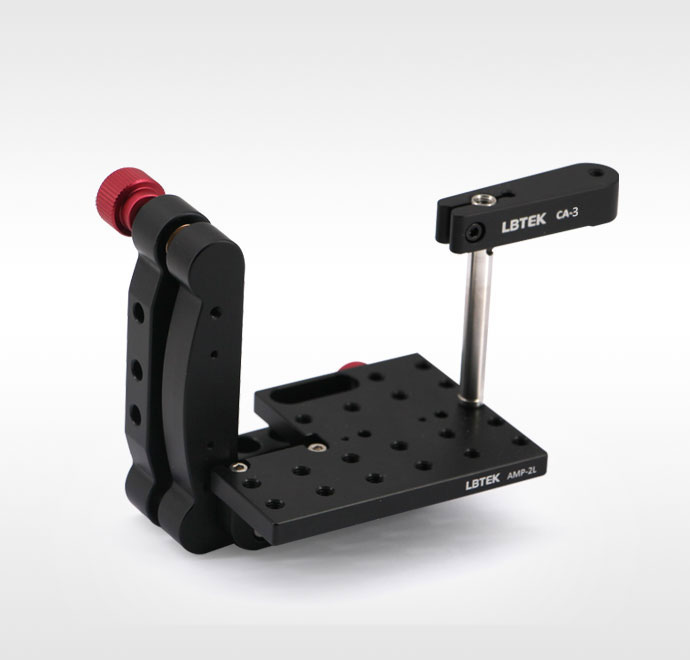

• Материал: алюминиевый сплав 6061-T6.
• Регулировка угла наклона и отклонения ±3°, точность регулировки 0,23°/оборот.
• Поставляется с регулируемым прижимным кронштейном CA-3 (приобретается отдельно), который позволяет удерживать оптику высотой до 60 мм.
• Левая/правая рука по желанию

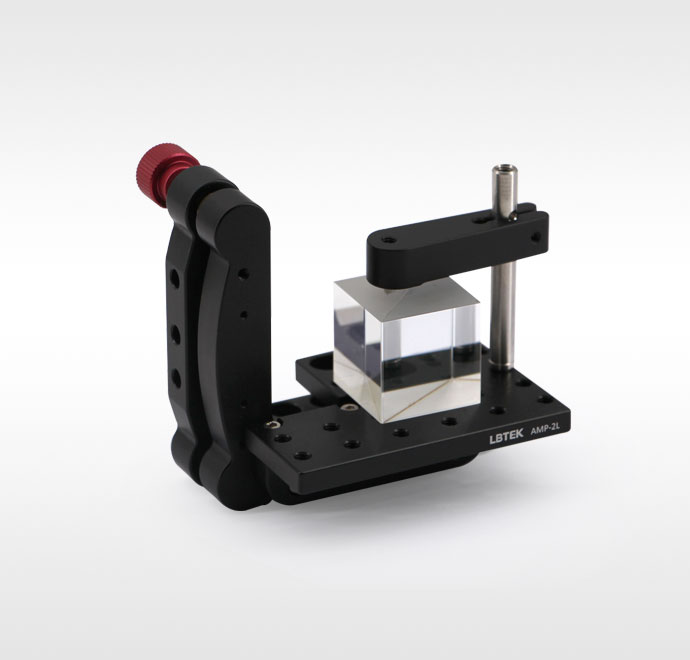

Двумерное регулируемое крепление призм LBTEK подходит для крепления призм, кубов и других оптических компонентов. В комплект входит регулируемый прижимной рычаг СА-3 (приобретается отдельно). Размер монтажного стола 54,5 мм × 70 мм. Максимальная длина. и ширина прижимной рамки 51 мм. Максимальная высота оптики 60 мм.

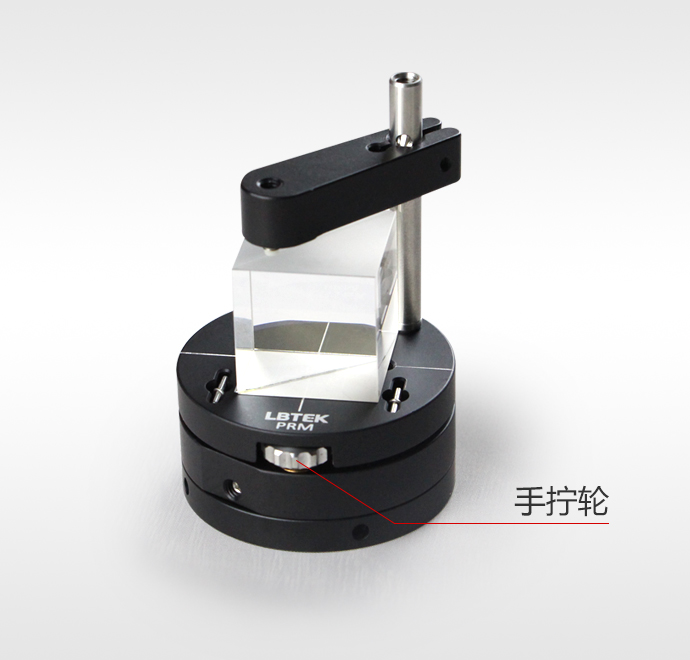

• Ручное колесо обеспечивает регулировку угла наклона ±3°.
• Непрерывное вращение на 360° с помощью шестигранного установочного винта 2,0 мм.
• Платформа Ø50,8 мм, высота 25 мм от низа крепления.
• Верх и низ соединены магнитом.

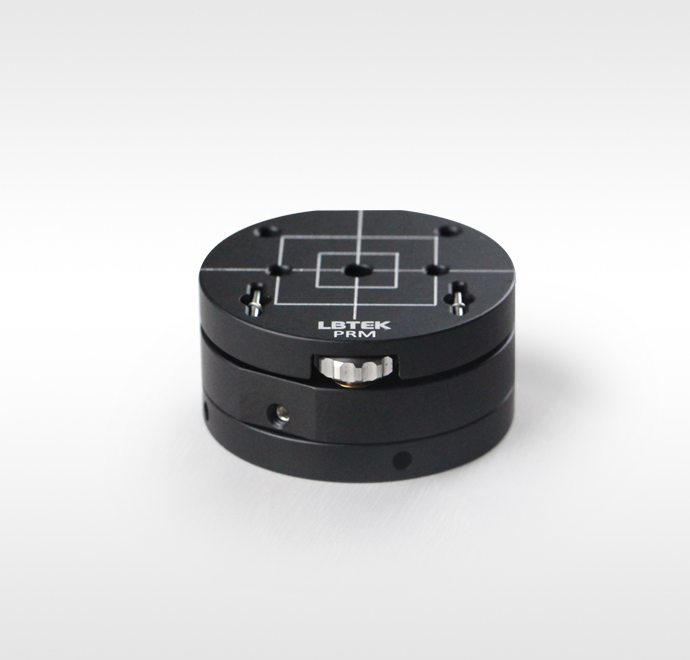

Крепление LBTEK с регулируемым шагом и вращением PRM обеспечивает регулировку угла наклона и вращения оптики или оптико-механических компонентов. Крепление состоит из верхней пластины и основания, которые магнитно соединены. Верхняя пластина крепления может поворачиваться на 360° и регулироваться по наклону на ±3°. Шестигранные крепежные винты 2,0 мм на боковой стороне крепления могут фиксировать вращение и регулировка угла наклона ±3°.Управляется вращающимся вручную колесом на верхней пластине монтажного основания. На верхней пластине монтажного основания имеются 4 отверстия под винты M4 для использования с прижимным рычагом серии CA-X. Линии выгравированы на поверхности верхней пластины крепления для облегчения выравнивания и доступны в квадратах размером 25 мм и 12,5 мм. Верхняя пластина и основание могут быть установлены и закреплены на оптической платформе или стойке через потайные отверстия M6 и потайные отверстия M4 соответственно. При желании крепление PRM можно использовать в перевернутом положении, однако обратите внимание, что регулятор шага не может вращаться, если верхняя пластина используется в качестве неподвижной части крепления.

• В верхней части стойки имеются отверстия с резьбой М4, а снизу — шпильки М4.
• Длина 31,5 мм, 50 мм, 71 мм опционально
• Расширяемая длина

Удлинительная стойка прижимного рычага LBTEK может быть установлена ​​на прижимном рычаге посредством резьбового соединения для увеличения высоты зажима. Существует три удлинительных стойки по высоте: CA-1E, CA-2E и CA-3E длиной 31,5 мм и 31,5 мм соответственно 50 мм, 71 мм.
