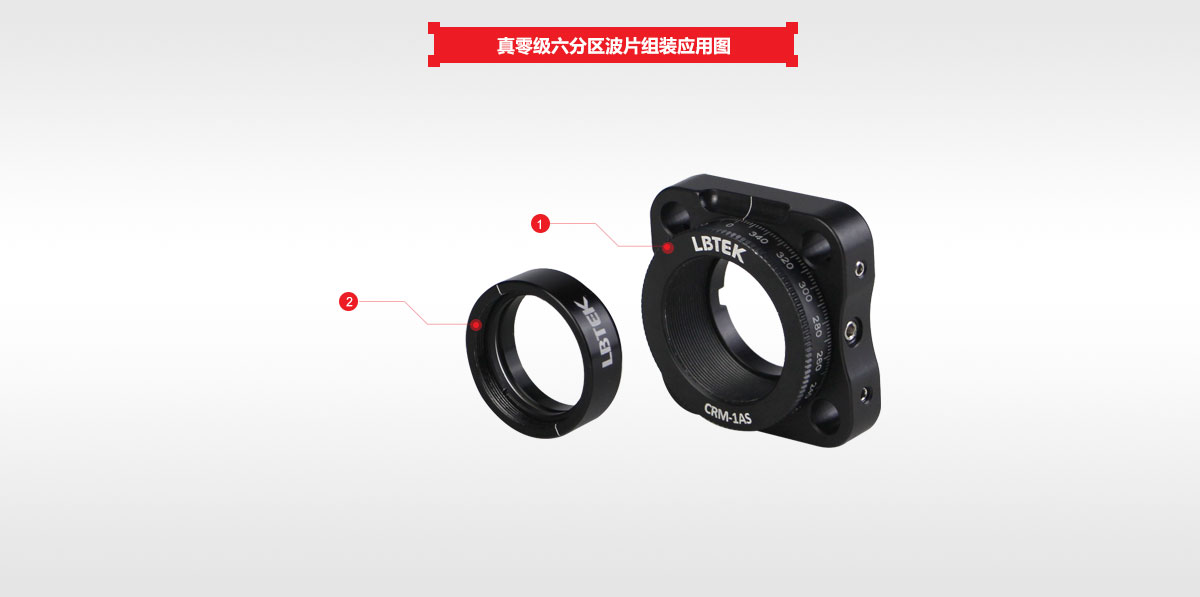

| Схема применения сборки шестисекционной волновой пластины LBTEK истинного нулевого порядка |
① Крепление для регулировки вращения коаксиальной системы диаметром 30 мм CRM-1AS ×1 |
② Шестизонная волновая пластина нулевого порядка HWP25-488A-6P ×1 |
Настоящая шестизонная волновая пластина LBTEK нулевого порядка - пример применения
В системах микроскопии структурного освещения (SIM) для большинства изображений лазерных систем SIM используются объективы с большой числовой апертурой. Нельзя игнорировать влияние состояния поляризации возбуждающего света на объектив с большой апертурой.Состояние поляризации возбуждающего света необходимо регулировать в реальном времени, чтобы обеспечить высокий контраст интерференционных полос, генерируемых возбуждающим светом на объективе. фокальная плоскость. Как показано на рисунке 1 ниже, два луча линейно поляризованного света, дифрагированные пространственным модулятором света (SLM), модулируются в свет с круговой поляризацией через волновую пластинку 1/4. Когда два луча циркулярно поляризованного света падают вдоль двух круглых пятен, одного и того же цвета на разделенной волновой пластинке. При использовании этого метода модуляции поляризации направление поляризации светового луча можно модулировать до направления поляризации, указанного стрелкой в круглом пятне. всегда быть параллельны направлению интерференционной полосы. Во всем модуле модуляции поляризации не используется модуль движения или электрооптической модуляции, что сокращает время замены оборудования.По сравнению с традиционными методами этот метод имеет более низкие затраты на модуляцию поляризации и более стабильные характеристики изображения.

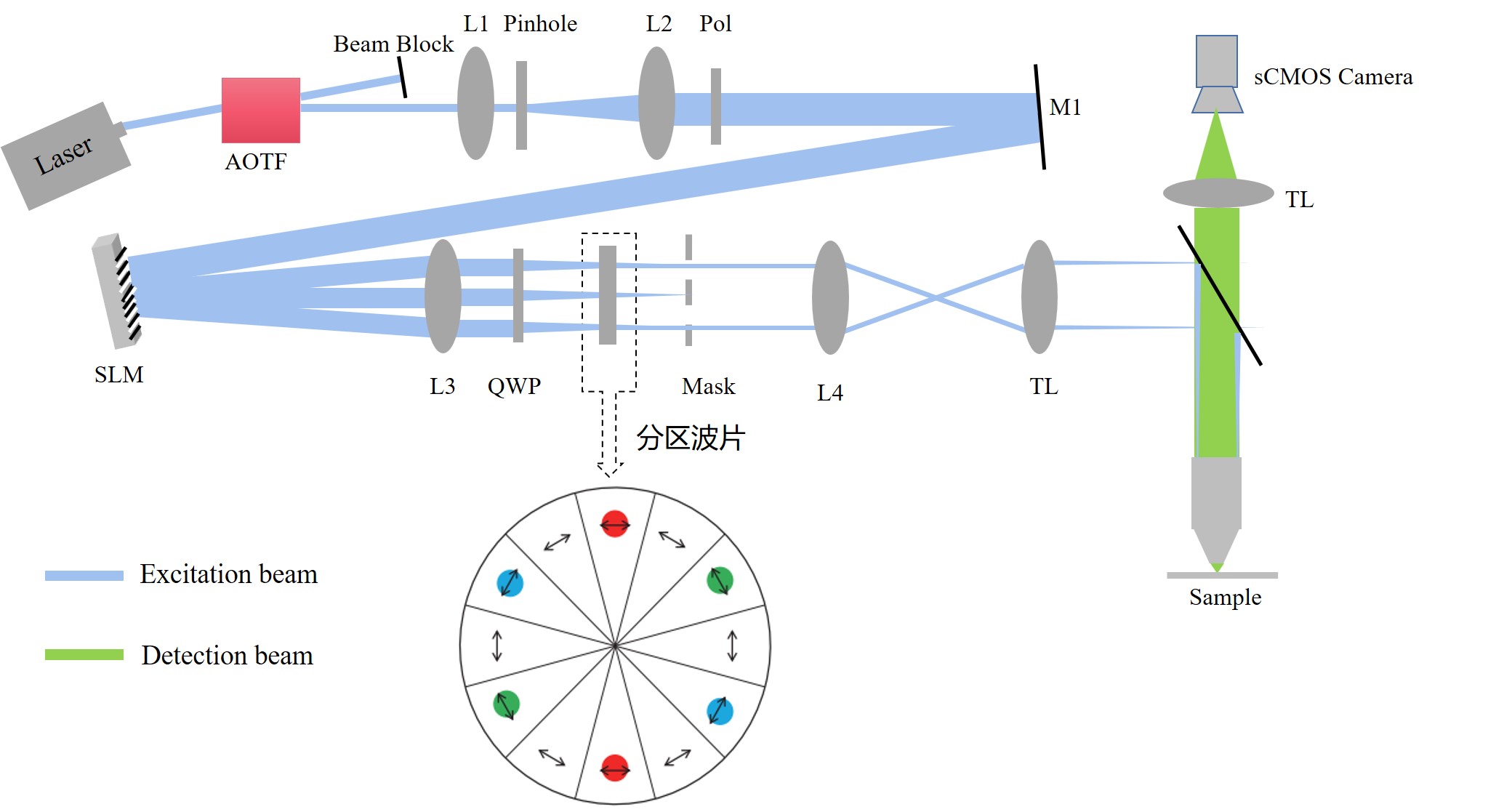

Рисунок 1. Схема оптического пути системы структурной освещенной микроскопии (SIM).
Шестисекционная волновая пластина LBTEK истинного нулевого порядка — техническое описание
I. Обзор
Настоящая шестисегментная волновая пластина нулевого порядка LBTEK (Six-Segmented Waveplate) изготовлена из окон N-BK7 и материалов жидкокристаллических полимеров (LCP), имеет типичную сэндвич-структуру и устанавливается в стандартную линзовую трубку SM1. В слое пленки LCP быстрая ось равномерно разделена на шесть перегородок по 60° в угловом направлении.Ориентация быстрой оси молекул жидкого кристалла в одной перегородке постоянна и имеет одинаковое запаздывание λ/2 на всей плоскости устройства. , что делает его одноволновым устройством.

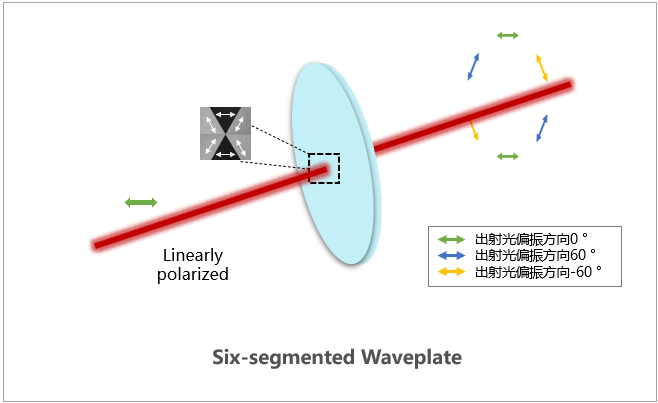

Полимерные шестичастные волновые пластины истинного нулевого порядка часто используются для генерации структурного линейно поляризованного света с симметричными направлениями поляризации и в основном используются в технологии визуализации структурной освещенной микроскопии (SIM) или других приложениях с модуляцией направления поляризации.
2. Структура

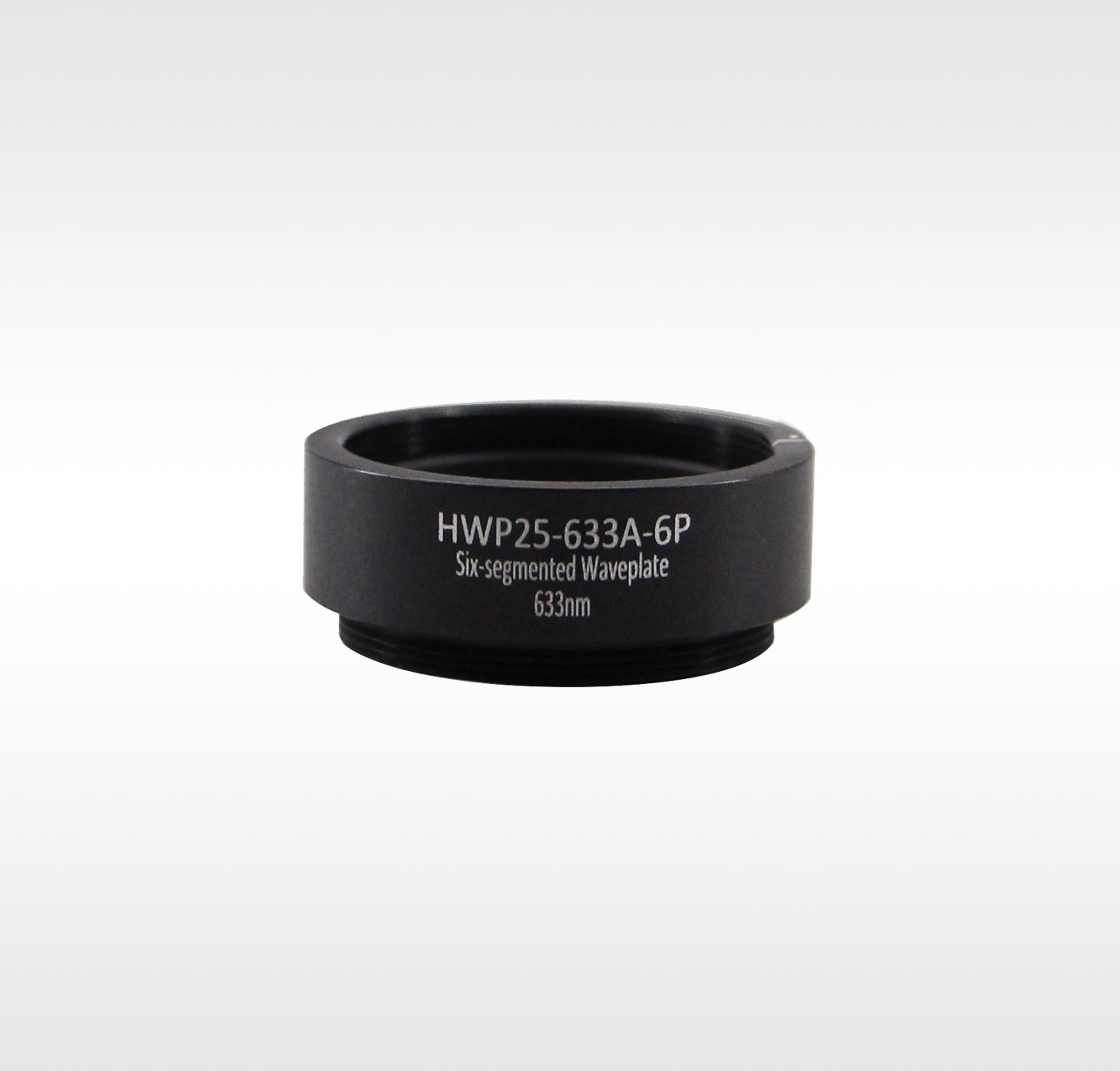

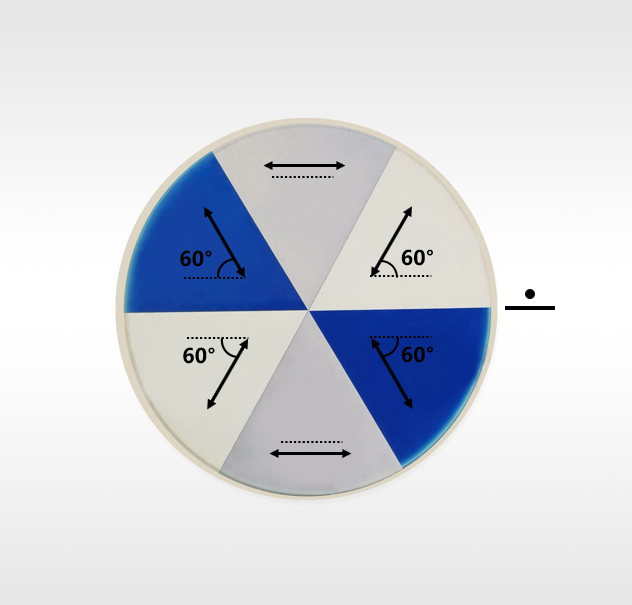

Полимерная шестираздельная волновая пластина LBTEK нулевого порядка основана на стеклянной подложке N-BK7 и жидкокристаллическом полимерном двулучепреломляющем материале. Она изготавливается с помощью процесса контролируемой светом ориентации и представляет собой сэндвич-структуру из «передней и задней стеклянной подложки + средний слой функциональной пленки LCP». Монтируется в стандартный тубус SM1-8A. На тубусе объектива SM1 выгравировано название продукта, модель и технические характеристики, а на торцевой поверхности выгравирована небольшая вертикальная линия и точка. Вертикальная линия совмещена с разделительной линией между областью 60° и -60°. область быстрой оси, где точка Область - это область, соответствующая быстрой оси 60°. Приняв эту область за отправную точку, углы быстрой оси, соответствующие каждой области в направлении против часовой стрелки, составляют 60°, 0 °, -60°, 60°, 0°, -60°.

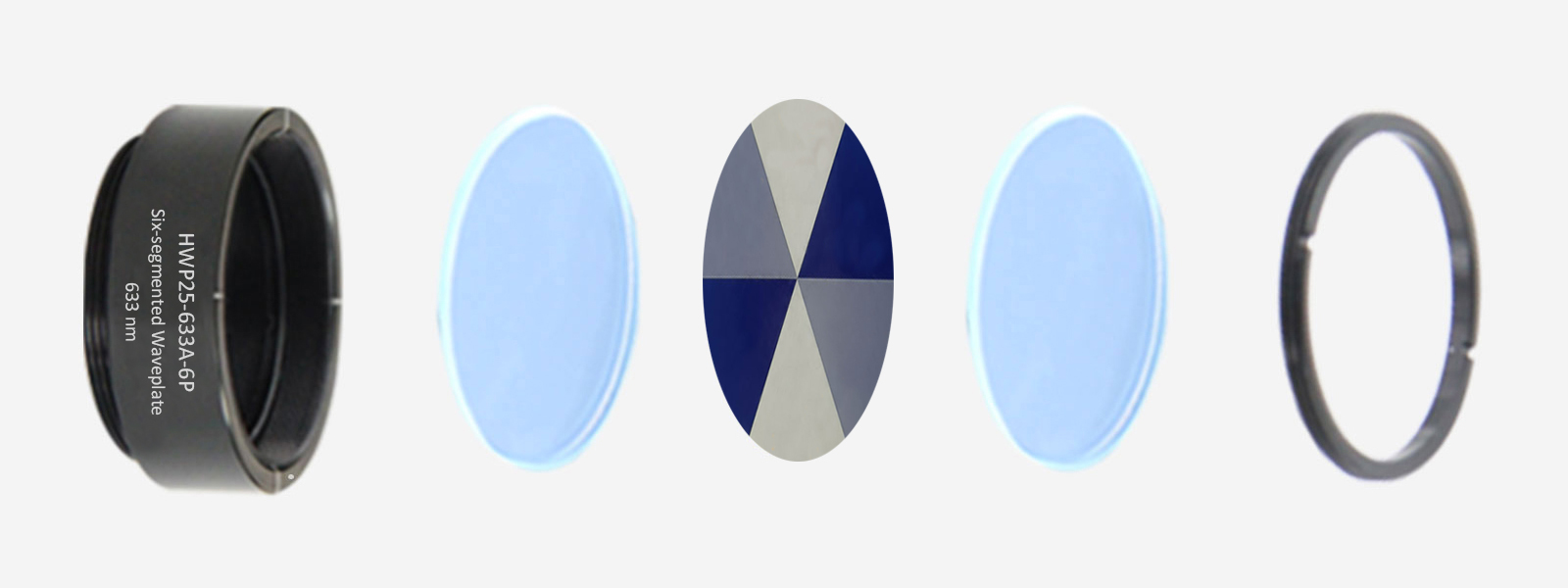

Рисунок 1. Структурная схема истинной шестичастной волновой пластины нулевого порядка.
3. Поляризационные характеристики
Настоящая шестичастная полуволновая пластина LBTEK нулевого порядка использует технологию оптического согласования для создания жидкокристаллических полимерных пленок с различным распределением быстрых осей на поверхности стеклянной подложки и точно контролирует разность оптических путей между o-светом и электронным светом. за счет точного контроля толщины жидкокристаллического полимера. Фазовая задержка π происходит между о-светом и электронным светом, тем самым достигая изменения состояний поляризации в разных областях. В соответствии с принципом, согласно которому направление поляризации линейно поляризованного света поворачивается к быстрой оси на 2-кратный угол при прохождении через полуволновую пластинку, используя падающий под углом 0 ° линейно поляризованный свет (направление поляризации соответствует направлению быстрой оси) области быстрой оси 0°), падающий свет в шести секторах соответственно. Повернув 2 раза угол в направлении, соответствующем быстрой оси, можно получить требуемую симметричную структуру поляризованного света.

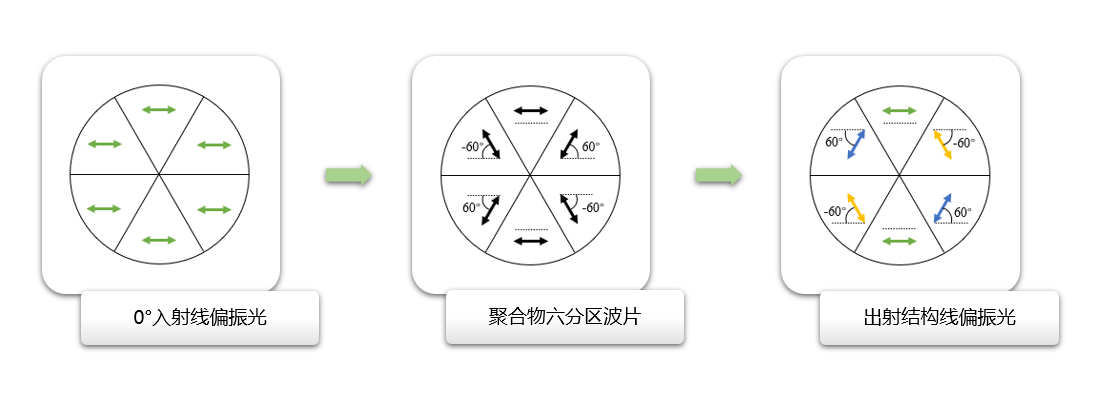

Рис. 2. Принципиальная схема поляризационных характеристик истинной шестисекционной волновой пластинки нулевого порядка.
4. Описание параметров
1. Разрыв между соседними территориями
Из-за природы самого жидкокристаллического материала между двумя соседними областями с разными быстрыми осями молекул жидкого кристалла будет определенная область градиента, образующая зазор. Зазор между соседними областями настоящей шестизонной волновой пластины нулевого порядка LBTEK относится к ширине зазорамежду

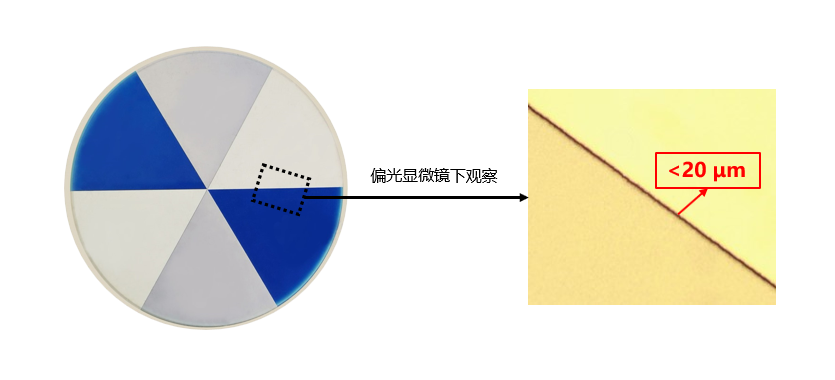

Рис. 3. Принципиальная схема зазоров между соседними областями истинной шестираздельной волновой пластинки нулевого порядка.
2. Отклонение угла быстрой оси
Отклонение угла быстрой оси истинной шестизонной волновой пластины нулевого порядка LBTEK определяется как отклонение между фактическим испытанным углом быстрой оси в каждой области и теоретическим углом быстрой оси и обычно контролируется в пределах ± 1 °.
3. Отклонение проходящего света
- Параметр отклонения проходящего света в основном используется для характеристики параллельности изделия.Чем ближе угол отклонения проходящего света к 0°, тем лучше параллельность;
- Для оптических компонентов без механического корпуса основным фактором, влияющим на параллельность, является посадка защитного стекла, а угол отклонения проходящего света обычно контролируется в пределах 1 угловой минуты;
- Для оптических изделий с установленными механическими корпусами основными факторами, влияющими на параллельность, являются посадка защитного стекла и параллельность между механическим корпусом и оптическими компонентами.Угол отклонения проходящего света обычно контролируется в пределах 10 угловых минут.
Шестизонная волновая пластина LBTEK нулевого порядка — возможность индивидуальной настройки
| Таблица параметров возможности настройки шестизонной волновой пластины истинного нулевого порядка из полимера |
| проект |
объем |
| Появление |
Механический корпус |
С/без тубуса объектива SM05/SM1/SM2/другого индивидуального корпуса |
| стеклянная подложка |
С/без защитного стекла Н-БК7/УВФС/другие материалы |
| Размеры |
Геометрия подложки |
Поддерживает различные формы резки (D-образные, круглые, многоугольные). |
| Размер подложки |
3-160 мм (диаметр или вписанный квадрат) |
| прозрачная апертура |
≤90%×диаметр вписанной окружности подложки |
| Оптические параметры |
Рабочая длина волны |
400–1700 нм (одна длина волны) |
| Сумма задержки |
λ/2 |
| Равномерность задержки |
±5 нм |

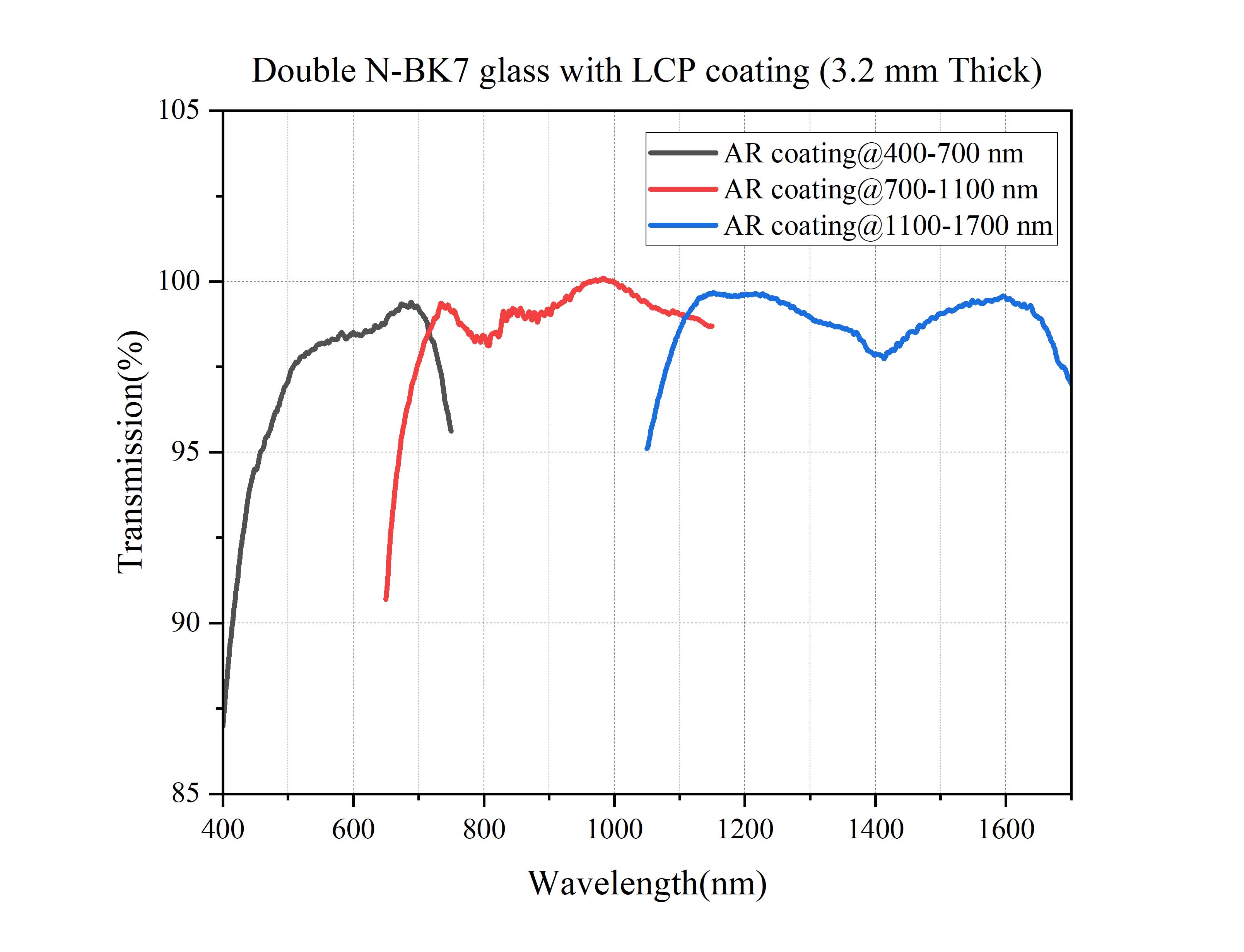

| AR-покрытие |
Ravg<0,5 % при 400–700 нм; Ravg<0,5 % при 700–1100 нм; Ravg<0,5 % при 1100–1700 нм; определяемое пользователем просветляющее покрытие |
Если нужные вам параметры не включены в приведенную выше таблицу, обратитесь за подробностями в техническую поддержку LBTEK!
