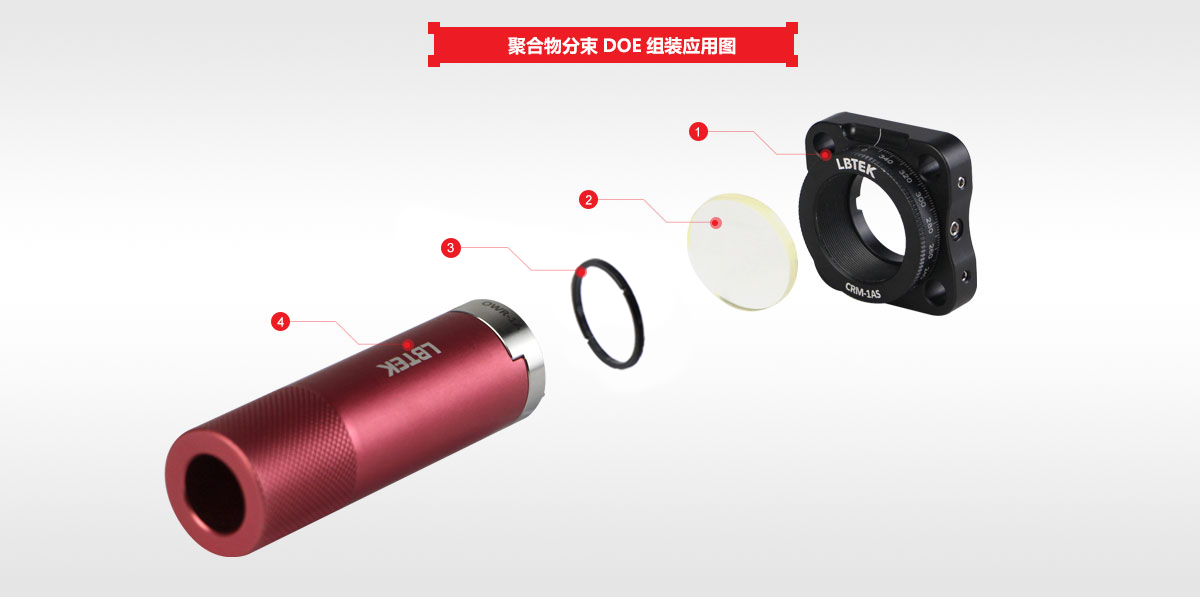

Схема применения сборки DOE с полимерным расщеплением пучка LBTEK	① Крепление для регулировки вращения коаксиальной системы диаметром 30 мм  CRM-1AS ×1	② Полимерное расщепление пучка DOE LCBS25-532-0103-000050 ×1
	③ Стопорное кольцо SM1  SMIR ×1	④ Ключ для стопорных колец SM1  OWR-1A ×1





Полимерное расщепление пучка LBTEK DOE – пример применения

1. Оптическая медицинская красота

ДОЭ с расщепленным лучом может использоваться в фракционной лазерной технологии в медицинской индустрии красоты.Эта технология может лечить шрамы от ожогов и шрамов от травм, удалять веснушки, украшать кожу и омолаживать лицо.Его принцип заключается в генерации множества крошечных лучей света посредством дробных лучей. лазеры воздействуют на кожу.После этого образуются множественные крошечные участки термического повреждения.Из-за повреждения кожа активирует механизм самовосстановления и стимулирует регенерацию коллагена в кератиноцитах, тем самым достигая таких эффектов, как удаление рубцов, веснушек и кожи. благоустройство. Использование ДОЭ с разделенным лучом полимера для формирования фракционного лазера позволяет точно контролировать область обработки, плотность решетки и расстояние между пятнами; меньший размер компонента также облегчает интеграцию в небольшое оборудование и удобен в использовании.

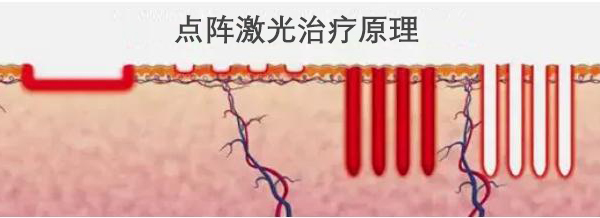

Рисунок 1. Принципиальная схема принципа фракционного лазерного лечения.

2. Лазерная обработка

Полимерное расщепление луча DOE также может использоваться в области промышленной лазерной обработки, особенно в сценариях параллельной лазерной обработки. Использование ДОЭ с разделенным лучом для разделения лазера на несколько однородных лазерных лучей для обработки материалов может значительно повысить эффективность и стабильность обработки.

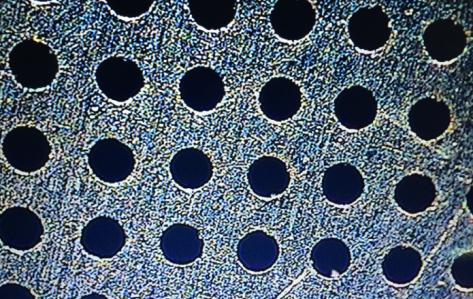

Рисунок 2. Обработка микроотверстий из массива нержавеющей стали.

LBTEK Полимерный лучоделитель DOE – Техническое примечание

I. Обзор

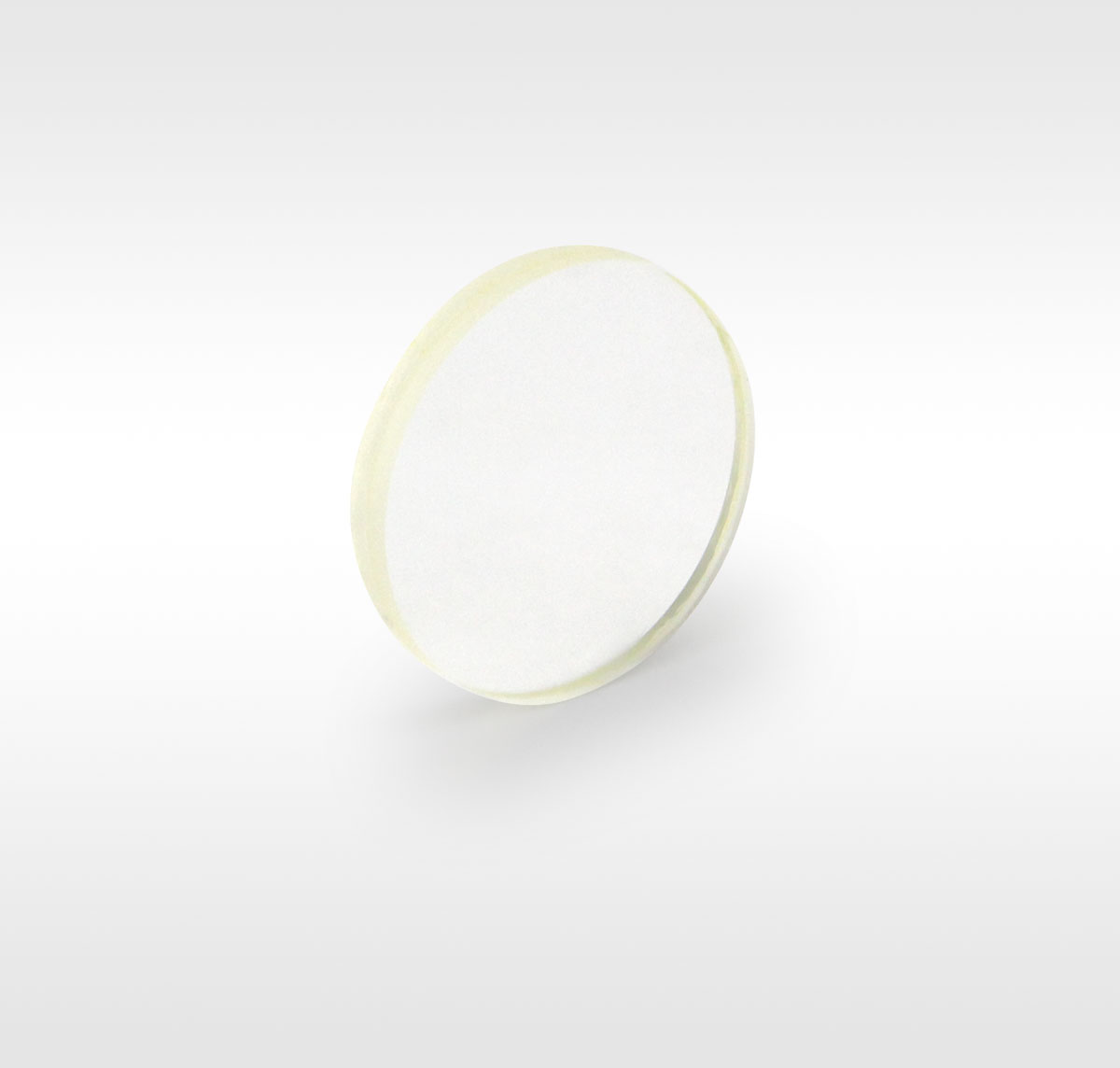

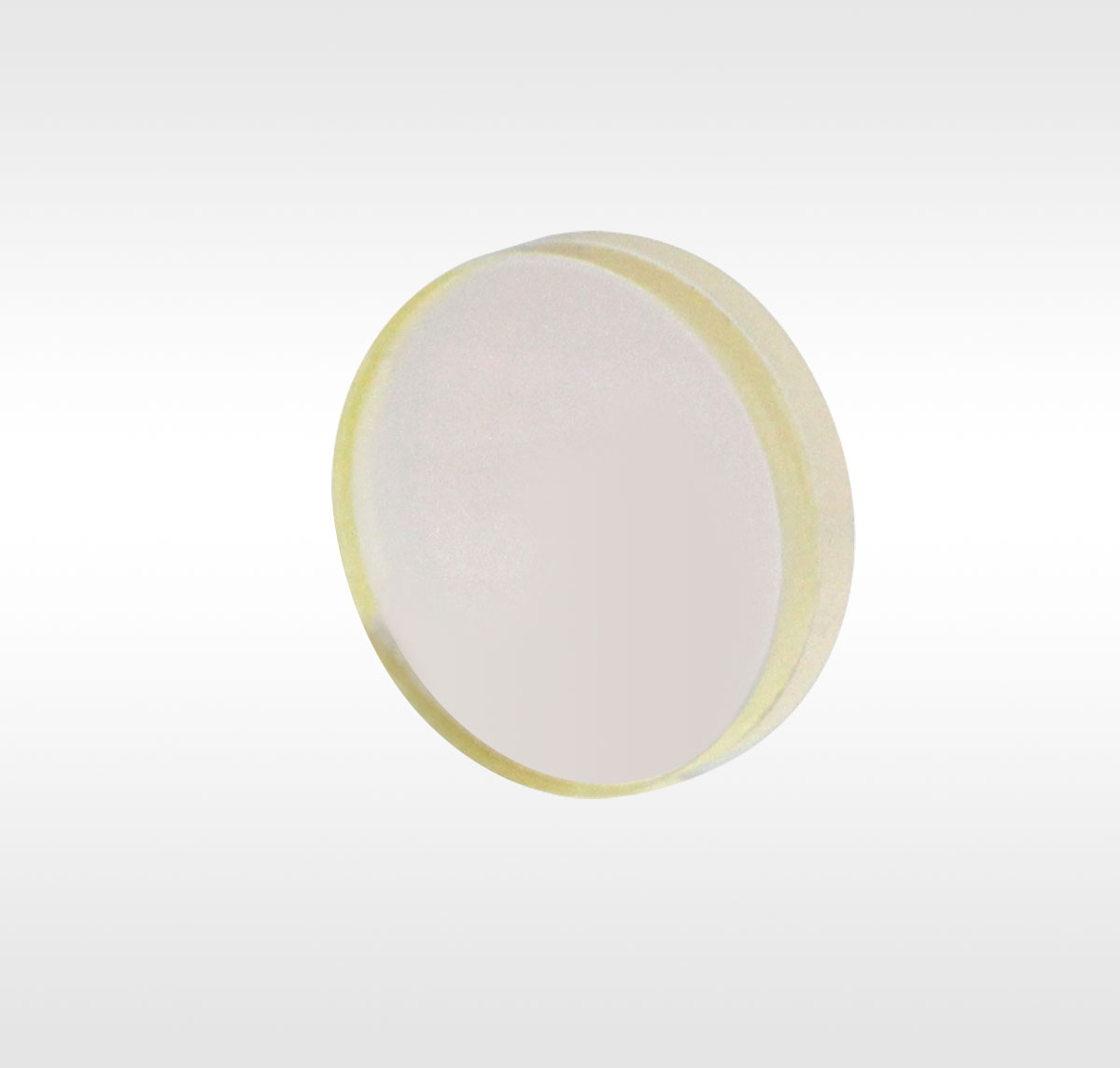

Полимерный светоделитель LBTEK (жидкокристаллический светоделитель, LCBS) DOE изготовлен из подложки N-BK7 или подложки UVFS и жидкокристаллического полимера (LCP) и имеет типичную сэндвич-плоскую структуру и представляет собой одноволновое устройство.

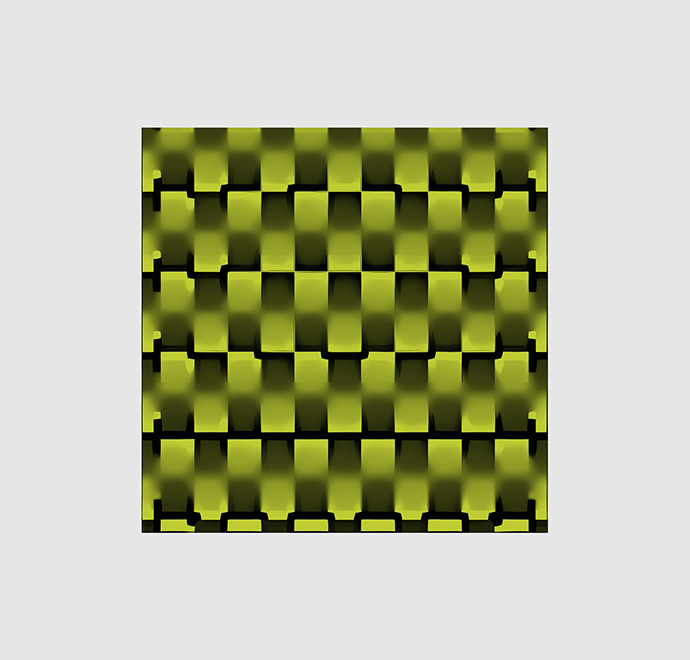

Фазовая структура полимерного светоделительного ДОЭ разработана на основе принципов дифракционной оптики на основе ожидаемого режима расщепления пучка, расстояния между пятнами расщепления пучка или угла разделения пучка, а ожидаемый эффект расщепления пучка достигается путем распределения энергии соответствующего порядки дифракции.

По сравнению с светоделителем с каскадной решеткой, полимерный светоделитель DOE не имеет требований к состоянию поляризации падающего света и может достигать нечетного числа расщеплений луча; по сравнению с светоделителем на решетке Даммана полимерный светоделитель DOE имеет лучшую дифракционную эффективность. и расщепление луча. Однородность пятна лучше; по сравнению с традиционным травлением ДОЭ, в ДОЭ с разделением полимера легче добиться фазовых изменений нескольких порядков, тем самым достигается более высокая дифракционная эффективность, а сложность процесса также значительно снижается. Таким образом, основываясь на преимуществах полимерного разделения луча DOE, таких как высокая дифракционная эффективность, высокая однородность разделения луча, высокая точность угла разделения, низкий неэффективный дифракционный порядковый шум и простота процесса, его можно использовать при параллельной лазерной обработке, оптическом детектировании, и фотомедицина.Красота и многие другие направления применения.

2. Принцип продукта

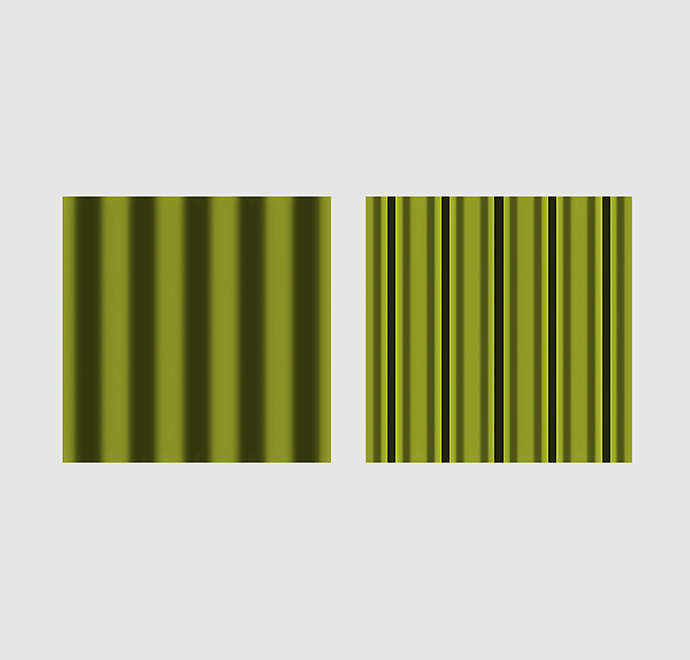

Основным принципом проектирования фаз расщепленного полимера ДОЭ является теория дифракции на решетке. Фазовая структура в пределах одного периода определяет энергетическое распределение различных порядков дифракции, размер одного периода определяет угол разделения лучей.

Для разделения луча с нечетным номером луч 0-го порядка выводится как один из разделенных лучей, а угол разделения определяется как угол между дифрагированным лучом 0-го порядка и дифрагированным лучом 1-го порядка. расщепляется, пучок порядка 0 не участвует в конечном выходе, распределение энергии близко к 0, а угол разделения определяется как угол между дифрагировавшими пучками ±1-го порядка.

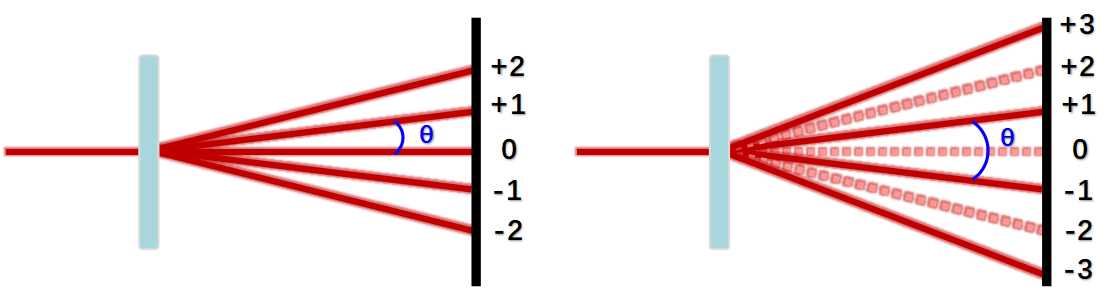

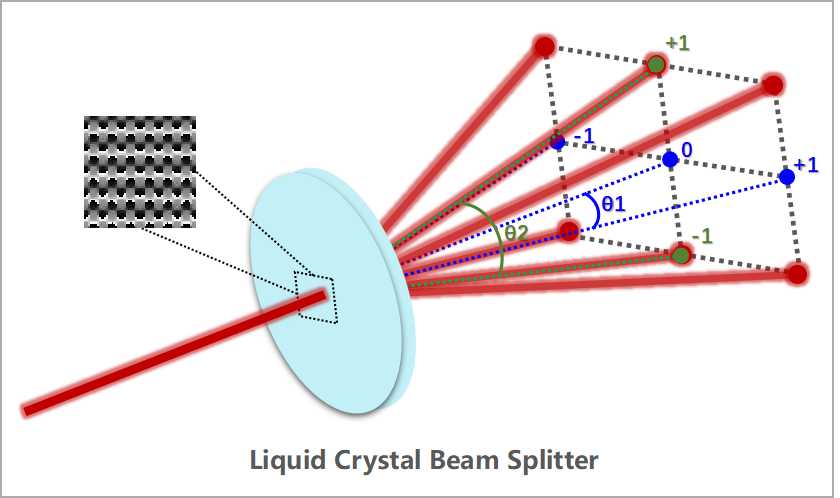

Рисунок 1. Принципиальная схема угла разделения нечетных/четных разделенных лучей.

3. Производительность продукта

1. Максимальный угол разделения

Максимальный угол разделения полимерного пучка LBTEK DOE является одним из ограничений производительности устройства из-за ограничений производственного процесса. Максимальный угол разделения определяется максимальным углом дифракции, а угол дифракции связан с периодическим фазовым расположением расщепленного ДОЭ, которое удовлетворяет формуле дифракции на решетке:

Где m — порядок дифракции, λ — рабочая длина волны, p — размер одного периода, а θ — угол дифракции подлуча m-порядка (угол между дифракционным лучом m-порядка и оптической осью). ). В настоящее время минимальная точность периода, которую мы можем обрабатывать, составляет 5 мкм.Для полимерного ДОЭ с расщепленным лучом с рабочей длиной волны 635 нм максимальный угол дифракции дифрагированного луча ± 1-го порядка составляет около 7,3 °.

2. Рабочее расстояние

В соответствии со стандартами Министерства энергетики США по расщеплению луча полимера после падения коллимированного света лучи будут расщепляться под ожидаемым углом разделения. Когда расстояние передачи короткое, из-за ограничения размера падающего луча разделенные лучи будут перекрывать друг друга, что делает невозможным четкое различение пятен разделенного луча; только после того, как передача достигнет определенного расстояния, разделенные лучи разделятся. друг от друга. Следовательно, его рабочее расстояние в основном связано с размером падающего луча и углом разделения.

Если вы хотите добиться сфокусированного разделения луча на определенном расстоянии, вы можете подобрать фокусирующую линзу с соответствующим рабочим расстоянием во время проектирования.Интервал пятна D на рабочем расстоянии, фокусное расстояние линзы EFL и угол разделения θ удовлетворяют следующие отношения

Размер сфокусированного пятна на рабочем расстоянии близок к размеру дифракционного предела DL:

3. Ограничение размера пятна падающего света.

Максимальный размер пятна падения ограничен апертурой и рекомендуется составлять половину размера апертуры. Эффективная световая апертура полимерного светоделителя LBTEK по стандарту DOE составляет около 90% размера подложки, поэтому рекомендуется, чтобы максимальный размер падающего пятна составлял <Ø10 мм.

Минимальный размер падающего пятна зависит от конструктивных параметров ДОЭ, разделяющего полимерный пучок. Как правило, минимальный размер падающего пятна должен быть в 3 раза больше размера ДОЭ за один цикл. Согласно дифракционной формуле решетки она определяется рабочей длиной волны и углом разделения.

4. Описание параметров

1. Угол разделения

Для DOE полимерной расщепленной балки угол разделения относится к углу между двумя соседними расщепленными балками в одномерном направлении. Конкретные определения см. в разделе «Страница технического описания - Принцип продукта». Его точность связана с количеством точек разделения луча и углом разделения луча. Чем больше точек разделения луча и чем больше угол разделения луча, тем больше ошибка.

2. Дифракционная эффективность

Дифракционная эффективность полимерного расщепленного луча ДОЭ определяется как отношение суммы интенсивности пятен расщепленного луча к общей интенсивности выходящего света:

3. Равномерность светоделения

Единица равномерности светоделения полимерного светоделителя DOE определяется как:

Среди них I _max — максимальная интенсивность света в каждом пятне разделенного луча, а I _min — минимальная интенсивность света в каждом пятне разделенного луча.

4. Порог повреждения

Эталонное значение порога повреждения полимерного светоделителя LBTEK DOE составляет:

• 2 Дж/см^2 при 532 нм, 10 нс, 10 Гц;
• 10 Дж/см^2 при 1064 нм, 10 нс, 10 Гц.





Полимерное расщепление пучка LBTEK DOE – возможности индивидуальной настройки

В дополнение к существующим стандартным продуктам полимерный лучоделитель LBTEK DOE также обеспечивает гибкую настройку различных характеристик параметров:

Таблица пользовательских параметров расщепления полимеров DOE
проект		объем
Появление	Механический корпус	да нет; Тубус объектива SM05/SM1/SM2/другие корпуса по индивидуальному заказу
	стеклянная подложка	С/без защитного стекла; Н-БК7/УВФС/другие материалы
Размеры	Геометрия подложки	Поддерживает различные виды резки специальной формы (D-образную, круглую, многоугольную и т. д.).
	Размер подложки	3-25,4 мм (длина или диаметр стороны)
	прозрачная апертура	≤90%×диаметр вписанной окружности подложки
Оптические параметры	разделенный режим	Одно- или двумерное расщепление луча; Нечетные или четные разделения
	угол разделения	Зависит от конкретного дизайна
	Равномерность светоделения	Зависит от конкретного дизайна
	эффективность дифракции	Зависит от конкретного дизайна
	Рабочая длина волны λ	400-1700 нм

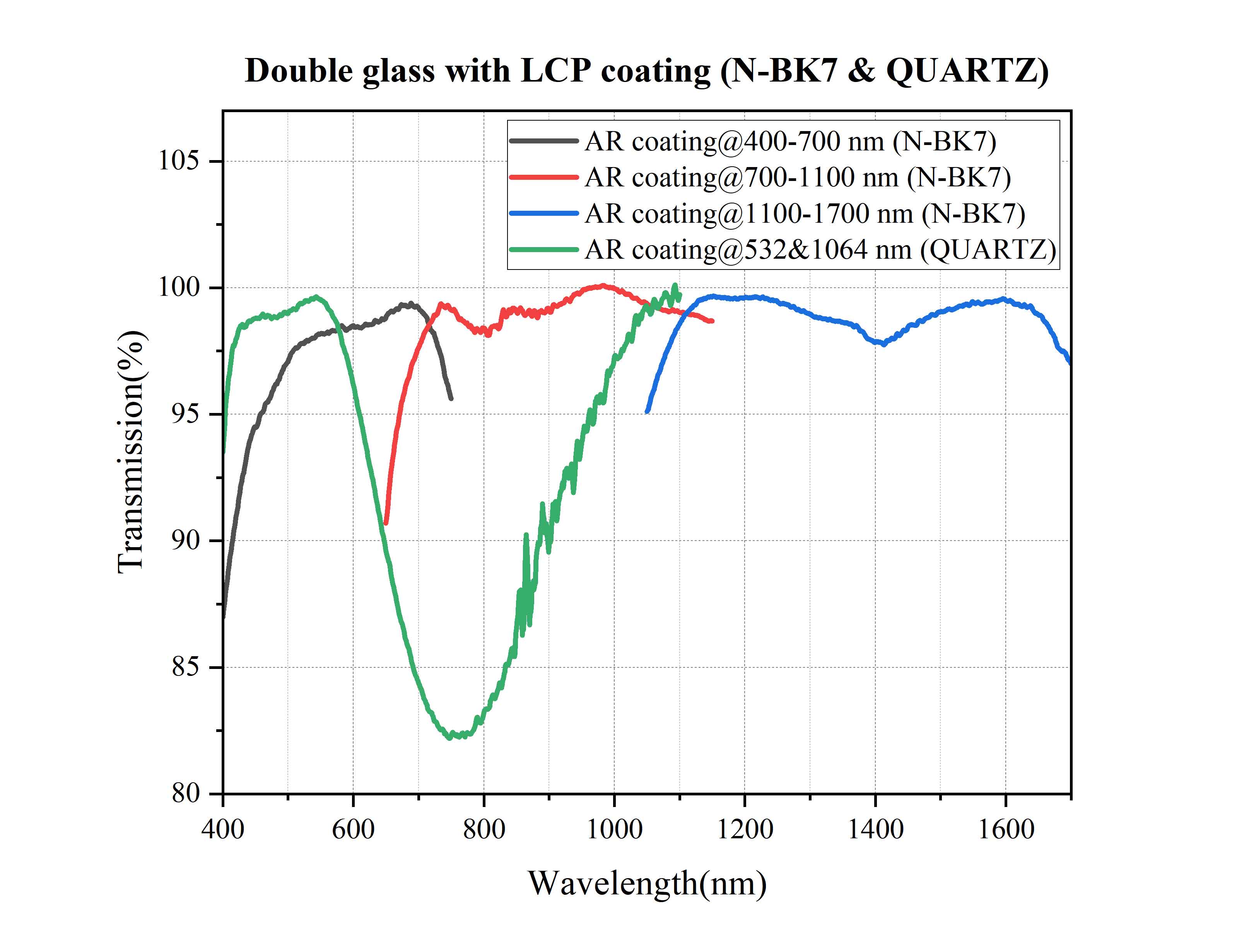

	AR-покрытие	Ravg<0,5% при 400–700 нм; Ravg<0,5% при 700–1100 нм; Ravg<0,5% при 1100–1700 нм; Пользовательское антиотражающее покрытие

Если нужные вам параметры не включены в приведенную выше таблицу, обратитесь за подробностями в техническую поддержку LBTEK!
