Активный регулятор напряжения жидкокристаллического устройства

Технические характеристики
Изображения

Описание продукта

Нематический жидкокристаллический/тонкопленочный линейный поляризатор, жидкокристаллический блок, ориентированный на 90° TN, дополненный механическим корпусом и проводкой
Регулирование напряжения, включение и выключение света, отсутствие внутренней механической вибрации
Высокий коэффициент пропускания, высокая контрастность переключения, высокая скорость отклика на переключение
Рабочая длина волны: 400-700 нм, время отклика: <5 мс
Совместимость с контроллером напряжения LCVRC-2K25, поддержка гибкой настройки технических параметров

Жидкокристаллический оптический переключатель LBTEK (LCOS) изготовлен из жидкокристаллической коробки, ориентированной на 90°TN, и тонкопленочного линейного поляризатора, установленного в механическом корпусе и снабженного проводкой. При подаче переменного напряжения на нематический жидкий кристалл, заполненный жидкокристаллическим блоком TN, включается эффект оптического поворота на 90°/0°, а ортогональный поляризатор комбинируется для реализации эффекта включения/ выключения луча. Когда к жидкокристаллическому оптическому переключателю LBTEK не подается напряжение, молекулы жидких кристаллов изменяют состояние поляризации падающего света на 90° для достижения эффекта включения света; при подаче напряжения 15 В молекулы жидких кристаллов изменяют состояние поляризации падающего света. Оптический переключатель LBTEK LCD обеспечивает высокую скорость переключения <5 мс и коэффициент контрастности переключения >5000:1 в рабочем диапазоне и может использоваться для спуска затвора камеры, машинного зрения, 3D-отображения и других приложений. LBTEK предлагает стандартные ЖК-оптические переключатели с рабочими длинами волн 400-700 нм и поддерживает гибкую настройку спецификаций параметров.

Принципиальная схема

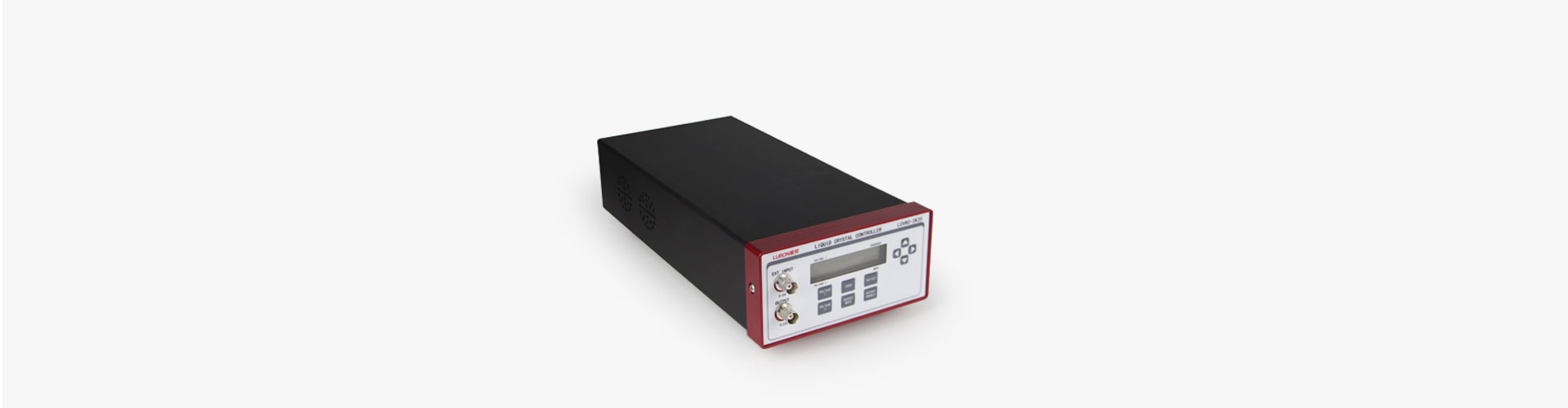

Активный регулятор напряжения жидкокристаллического устройства

Может обеспечивать переменный ток прямоугольной формы с частотой 2000 Гц
Диапазон регулировки амплитуды напряжения 0-25 В

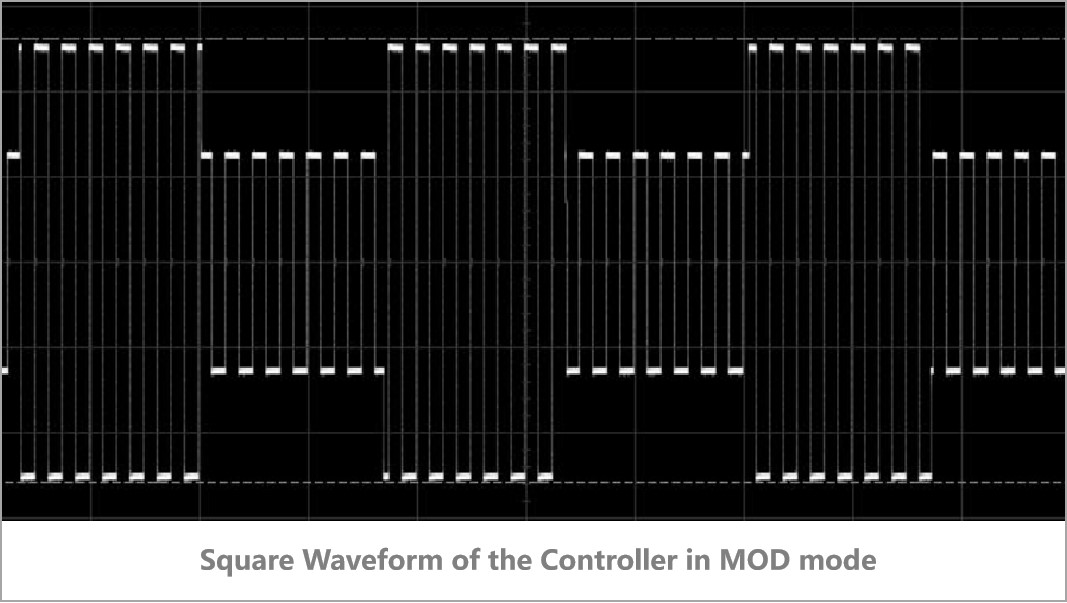

Поддержка режима двойного выходного напряжения, частота модуляции 0,5-150 Гц опционально

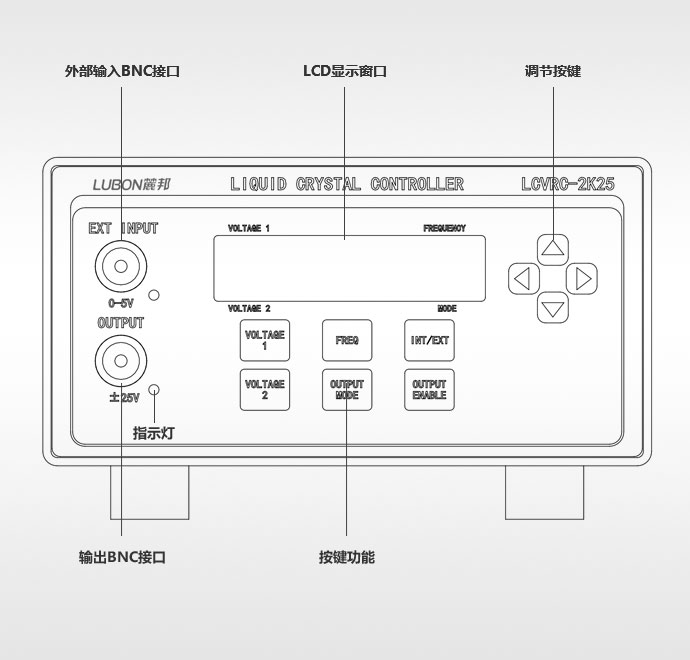

Поддержка управления панелью, внешнего ввода или управления языком командной строки
С функцией мониторинга и коррекции смещения постоянного тока в режиме реального времени

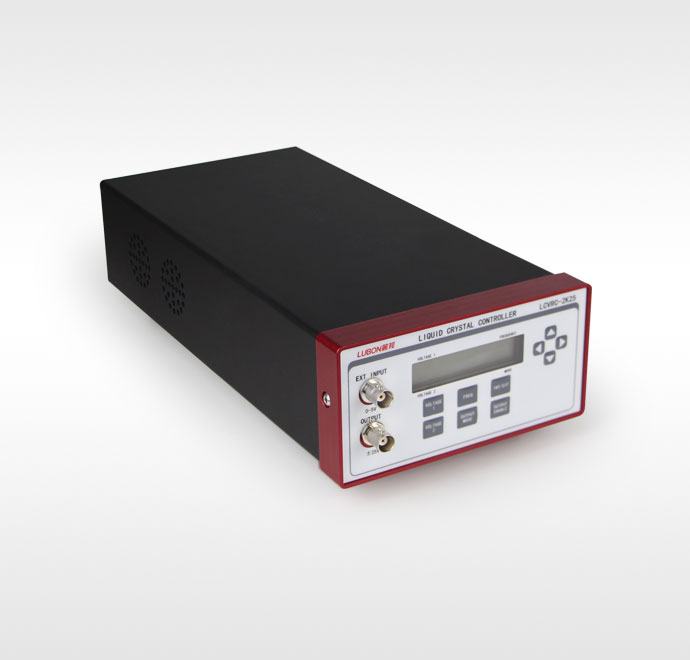

Активный жидкокристаллический регулятор напряжения LBTEK может легко генерировать прямоугольные волны переменного тока, его фиксированная частота составляет 2000 Гц, диапазон регулировки амплитуды напряжения составляет 0-25 В; в то же время он поддерживает режим двойного вывода напряжения, а частота переключения регулируется в диапазоне 0,5-150 Гц. Контроллер напряжения поддерживает управление с панели, управление внешним вводом или управление языком командной строки, а также имеет функции мониторинга и коррекции смещения постоянного тока в режиме реального времени для продления срока службы жидкокристаллического устройства с переменной задержкой.
