Жидкокристаллический оптический ротатор LBTEK – примеры применения

1. Оптический переключатель

Линейно поляризованный свет сначала проходит через вращатель жидкого кристалла, а затем проходит через пластину линейной поляризации. Применяя два разных удельных напряжения к вращающему устройству жидкого кристалла, направление поляризации выходного света можно переключать между 0 ° и 90 °. Если предположить, что направление передачи поляризации линейного поляризатора горизонтальное, луч света проходит через линейный поляризатор. Его функция анализа поляризации может производить соответствующие эффекты включения/выключения луча.

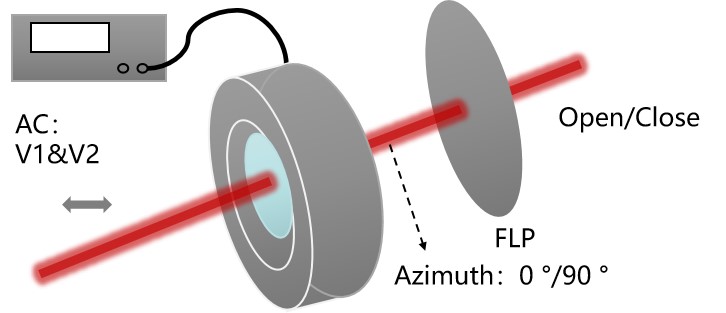

Рисунок 1. Жидкокристаллический вращатель в сочетании с линейным поляризатором, используемый в качестве оптического переключателя.

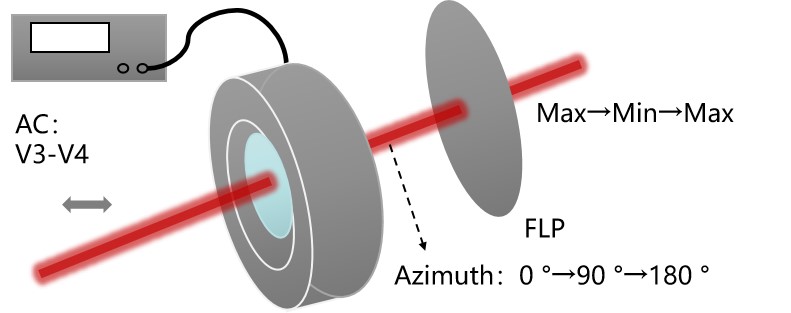

2. Оптический аттенюатор

Линейно поляризованный свет сначала проходит через вращатель жидкого кристалла, а затем проходит через пластину линейной поляризации. Подавая определенное напряжение в диапазоне оптического вращения 180° на вращатель жидкого кристалла, направление поляризации выходного света можно свободно регулировать в диапазоне от 0° до 180°; предполагая, что направление передачи поляризации линейного поляризатора горизонтальное, Световой луч линейно поляризован. После поляризации чипа максимальная интенсивность света может быть достигнута при напряжении 0 °, а минимальная интенсивность света может быть получена при напряжении 90 °.

Рис. 2. Жидкокристаллический вращатель в сочетании с линейным поляризатором, используемым в качестве светосилы.

Жидкокристаллический оптический ротатор LBTEK - Техническое описание

I. Обзор

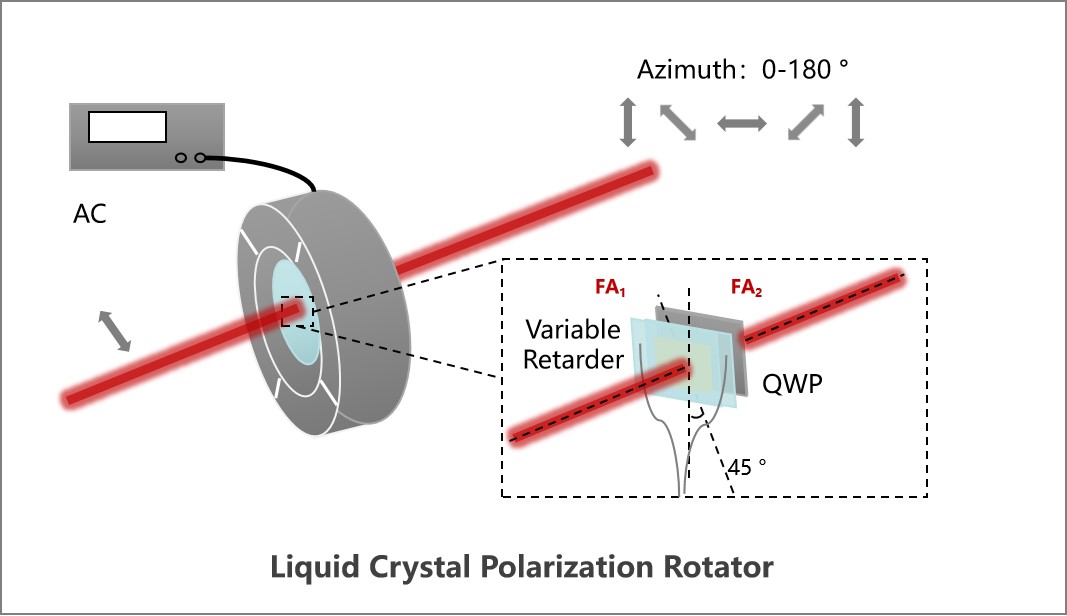

Вращатель поляризации жидких кристаллов LBTEK (LCPR) основан на жидкокристаллическом регулируемом замедлителе (LCVR) и полимерной четвертьволновой пластине истинного нулевого порядка (QWP) и устанавливается в механический корпус с включенной проводкой. Падающий поляризованный свет падает с конца LCVR, а направление поляризации отмечено перекрестием на корпусе, что составляет ±45° к быстрой оси LCVR; быстрая ось LCVR составляет 45° к быстрой оси. серверной части QWP. При подаче внешнего переменного напряжения на LCVR величина задержки изменяется, тем самым изменяя эллипсометрию исходящего света, а затем эллиптическая поляризация с различной эллипсометрией преобразуется в линейную поляризацию с разными направлениями поляризации через QWP, тем самым реализуя поляризацию исходящий свет.Вращение направления поляризации света.

Жидкокристаллический поляризатор LBTEK может непрерывно вращать направление поляризации падающего поляризованного света более чем на 180° без какой-либо механической конструкции без изменения энергии выходного света.Коэффициент ослабления выходного поляризованного света может составлять > 1000:1.

2. Внешний вид продукта

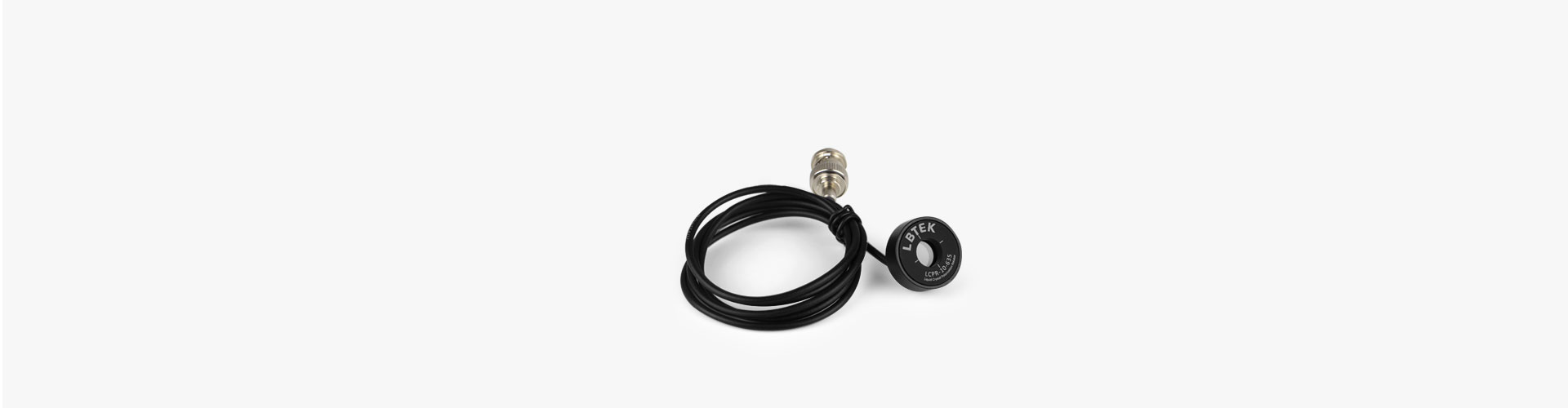

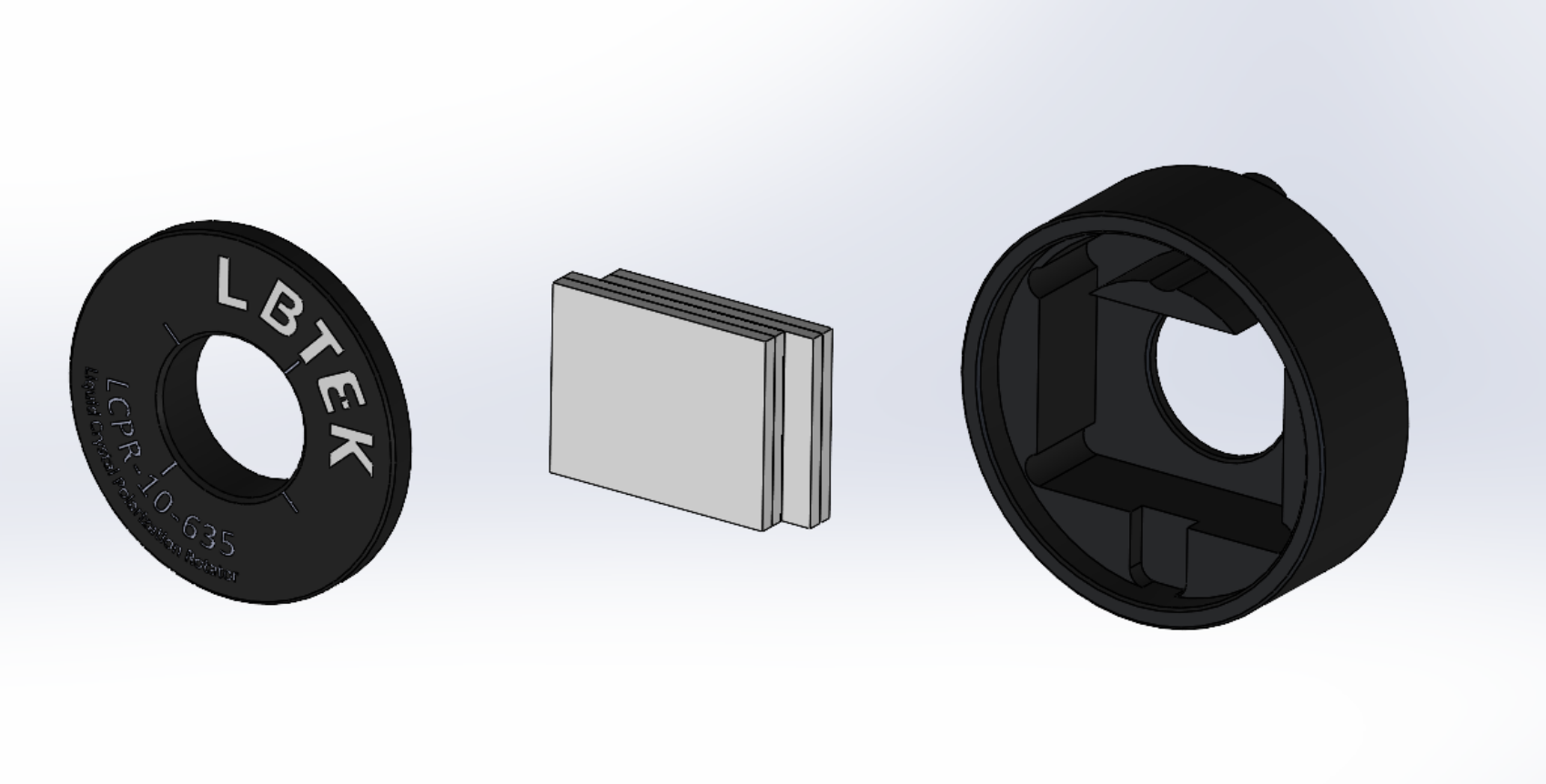

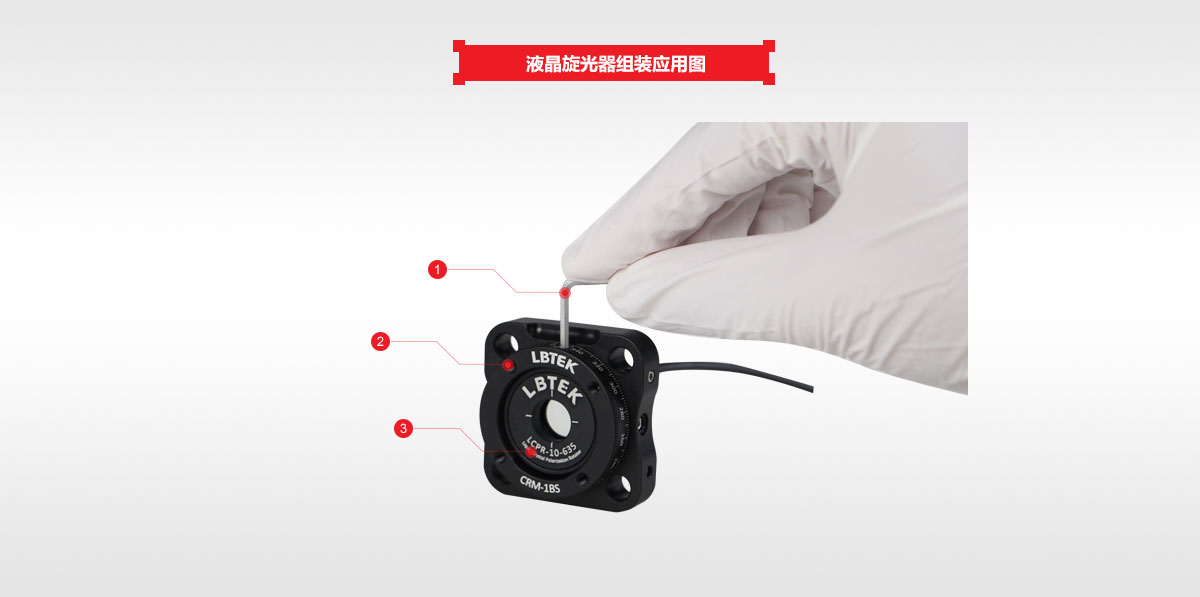

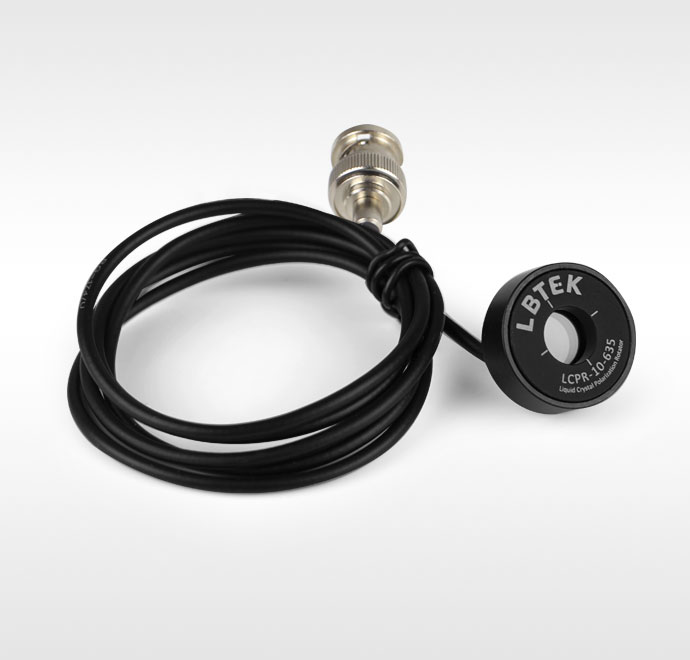

Жидкокристаллический ротатор LBTEK основан на жидкокристаллическом переменном замедлителе и полимерной четвертьволновой пластине истинного нулевого порядка. Общая структура представляет собой «защитное стекло + жидкокристаллическая ячейка + волновая пластина λ/4». Слои ITO передней и задней подложек ЖК-элемента подключаются отдельно и заключены в механический корпус, совместимый с креплениями оптических компонентов диаметром 1 дюйм. На механическом корпусе поверхность, на которой нанесена информация о продукте, является контактной поверхностью. На контактной поверхности отмечено название, модель и другие ключевые параметры продукта, а горизонтальная и вертикальная оси инцидента отмечены перекрестными линиями, которые являются Поляризация падающего света определяется направлением продукта, чтобы пользователи могли быстро различать параметры продукта и отлаживать компоненты оптической системы.

Рисунок 1. Структура жидкокристаллического поляризатора LBTEK.

3. Оптические свойства

Жидкокристаллический оптический вращатель LBTEK может осуществлять вращение направления поляризации линейно поляризованного света.

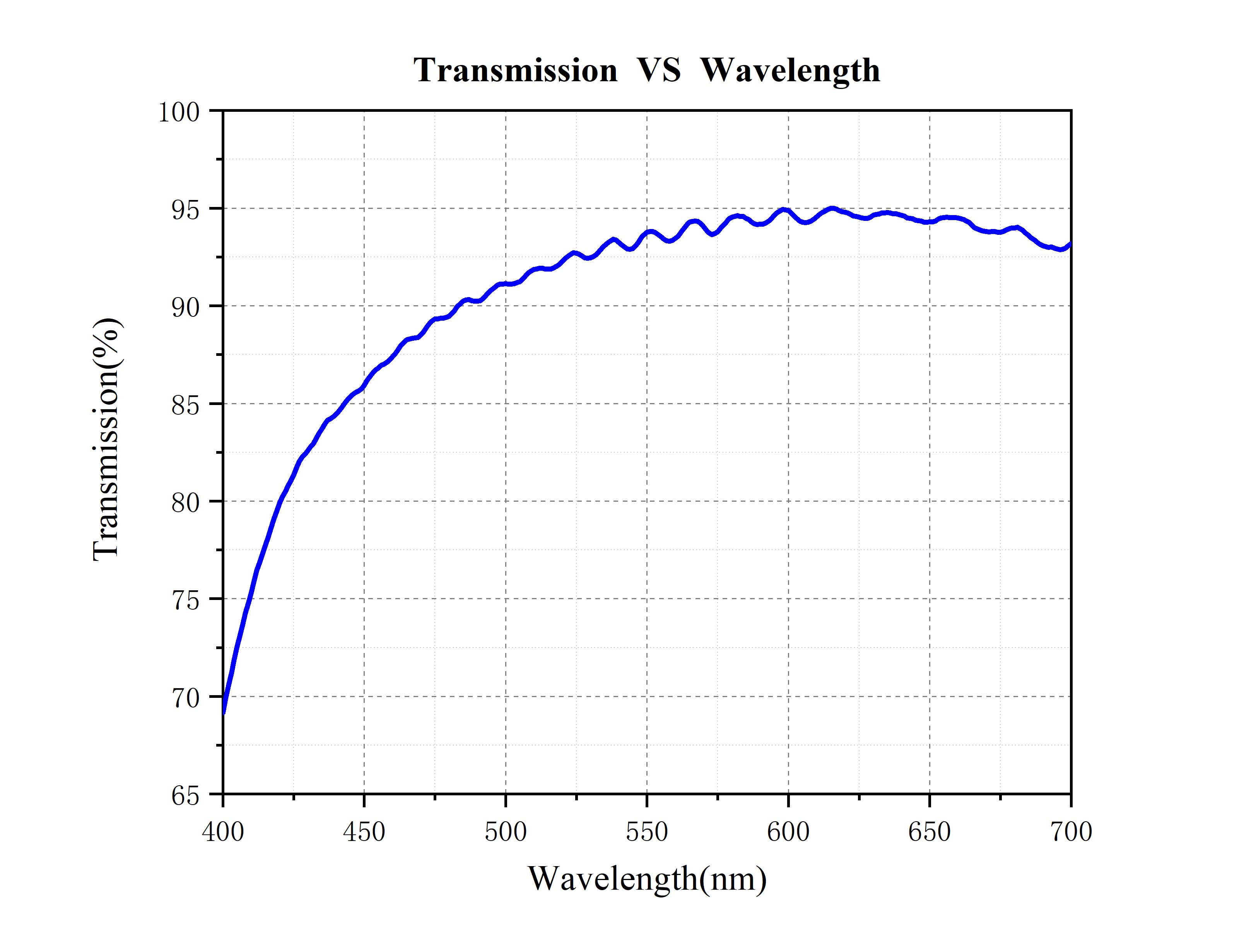

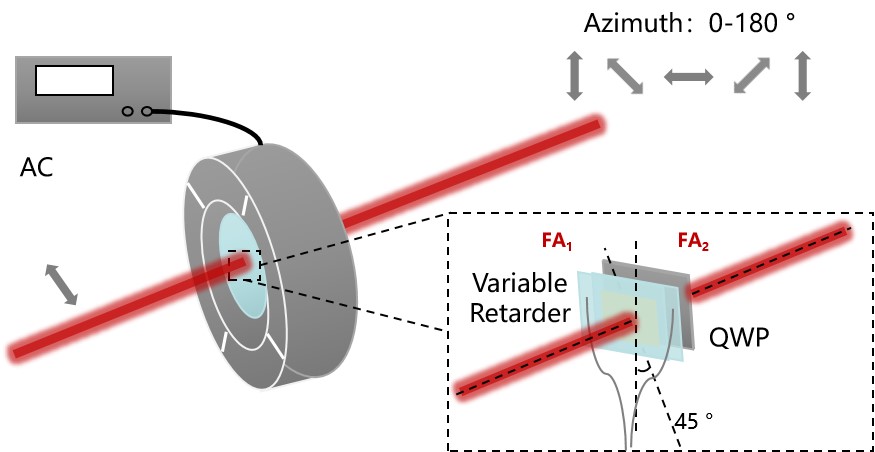

Когда падающий поляризованный свет падает на поляризатор в соответствии с направлением поляризации, откалиброванным оболочкой, приложение внешнего напряжения к поляризатору может реализовать вращение направления линейной поляризации. направление поляризации более чем на 180°.

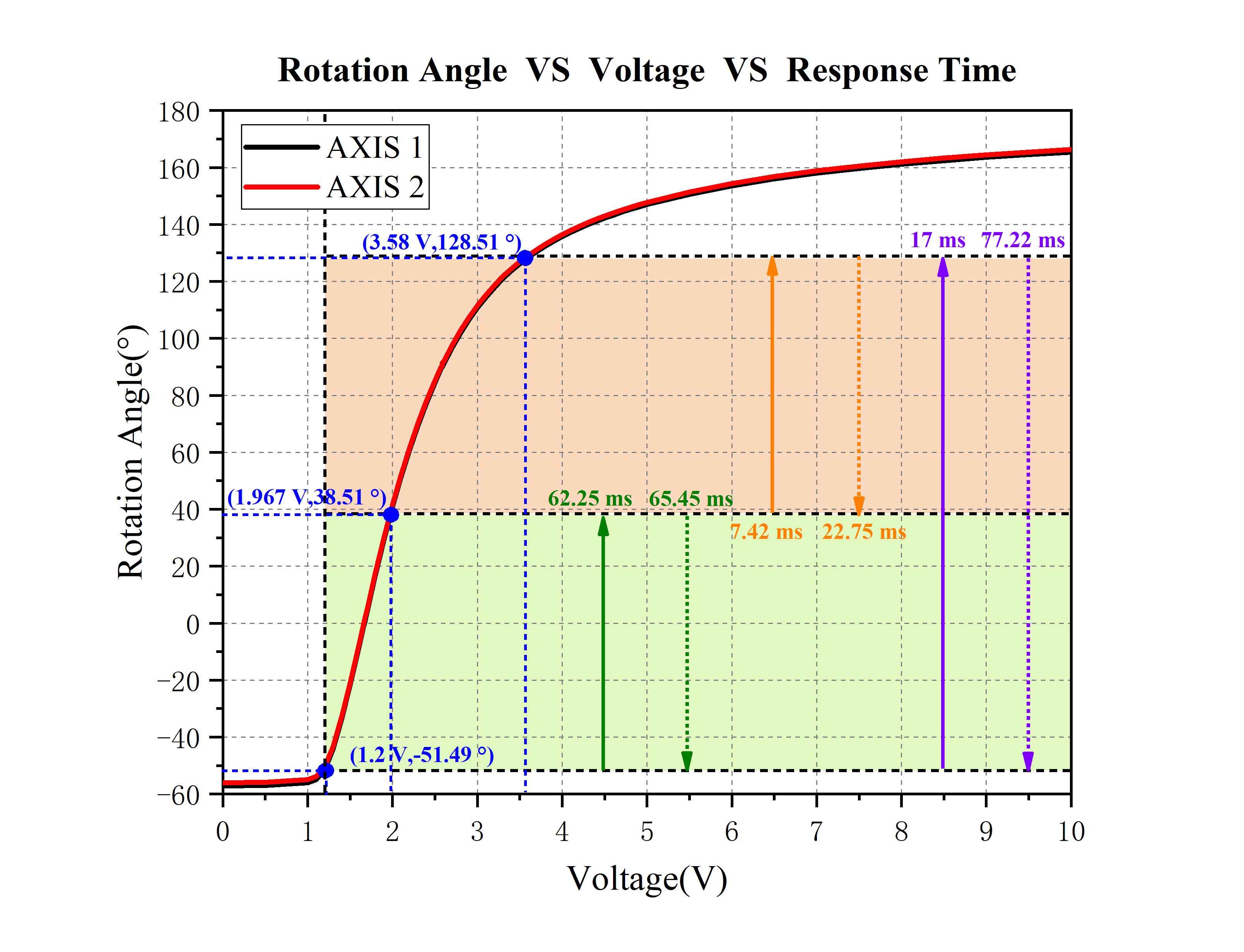

Рис. 2. Функция вращения направления поляризации жидкокристаллического ротатора

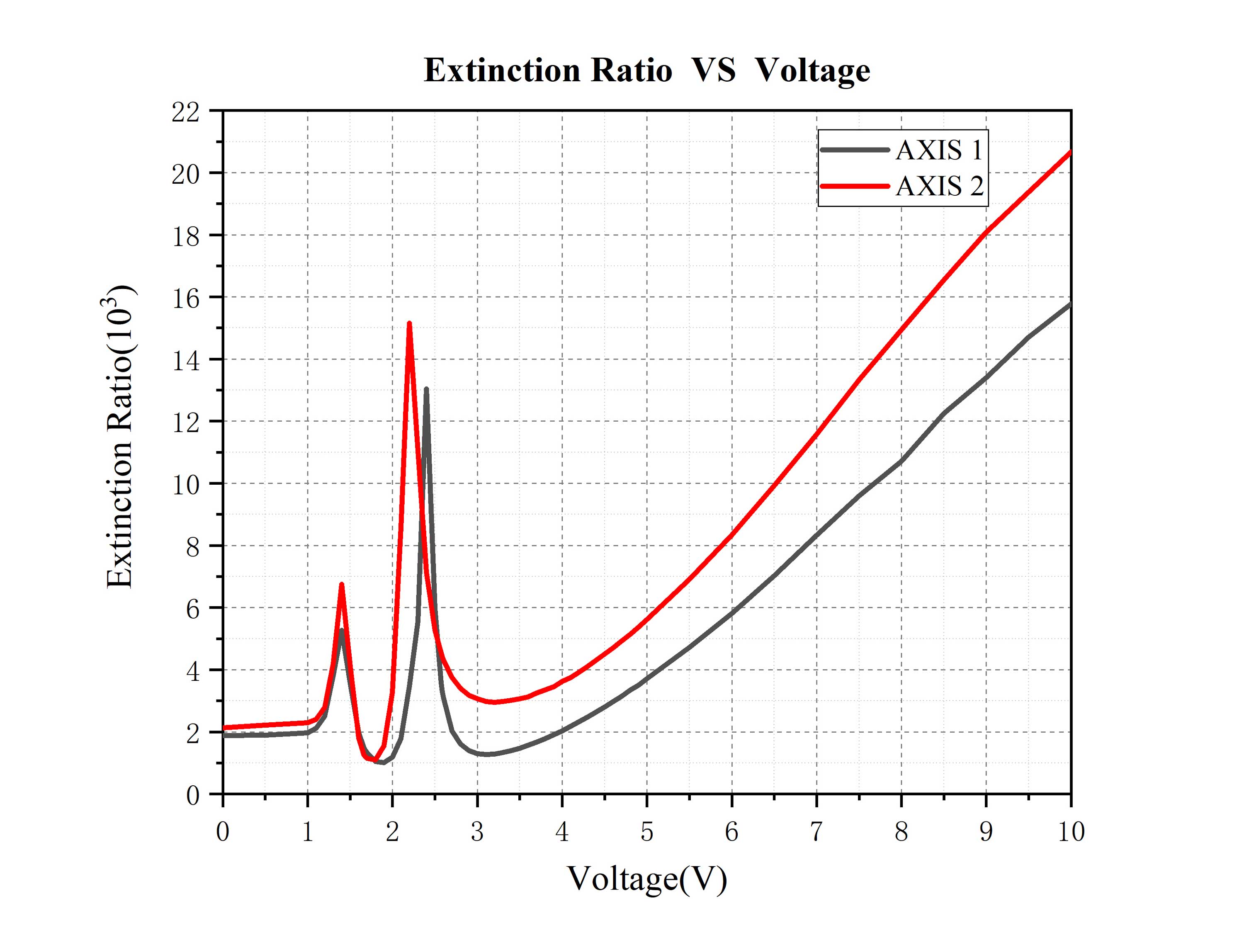

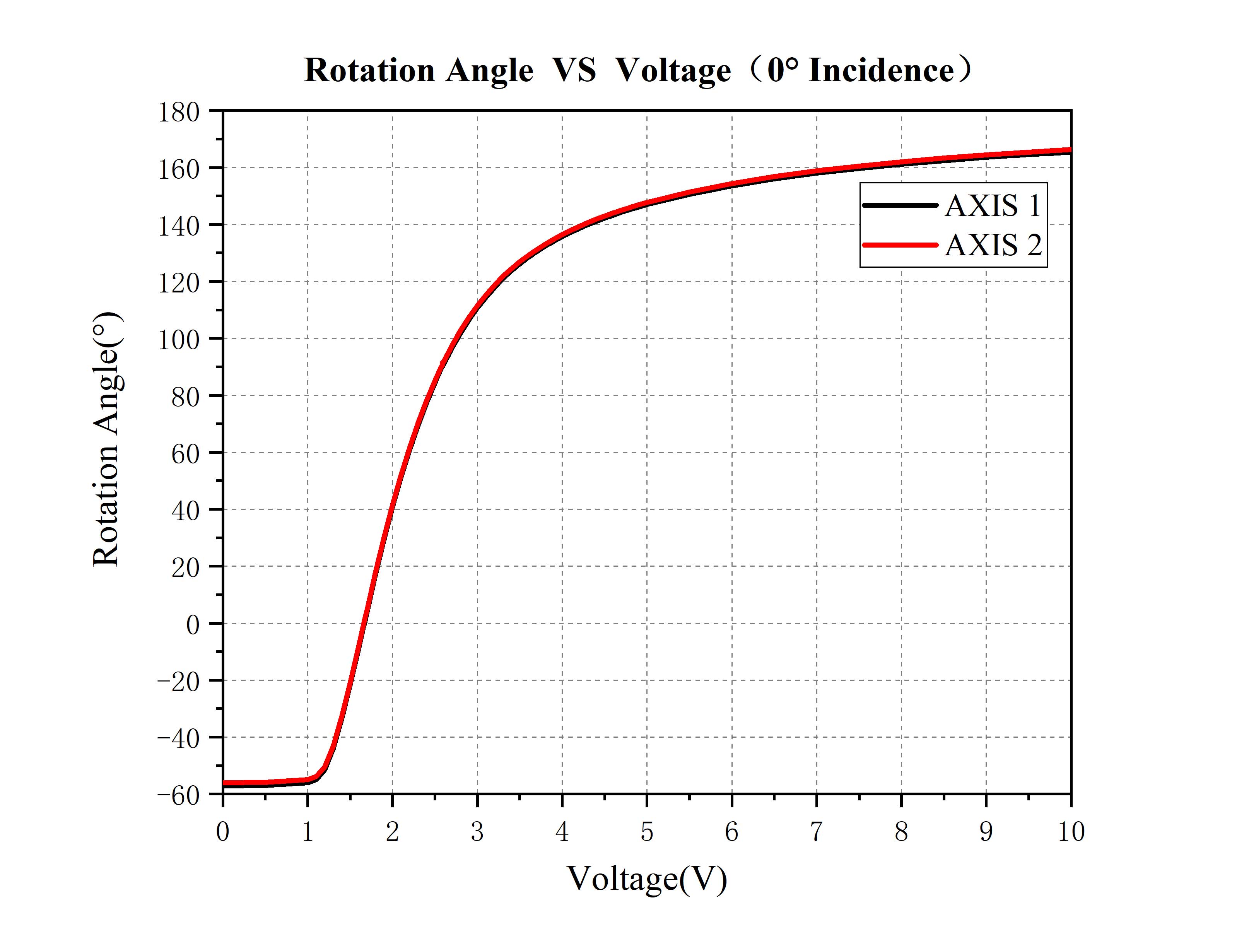

В следующей таблице показана поляризация исходящего линейно поляризованного света, полученная при отсутствии напряжения по двум падающим осям ( ОСИ 1 и ОСИ 2, две оси соответственно отрегулированы до горизонтального 0° во время тестирования ), когда линейно поляризованный свет падает в Горизонтальное направление поляризации 0° Угол направления вращения и напряжение, необходимое для получения выходного поляризованного света 0° и 90° (типичные значения, разные продукты могут иметь небольшие различия, подробные данные см. в протоколе испытаний, прилагаемом к изделию) :

Таблица 1 Сравнительная таблица внешнего напряжения и угла поворота направления поляризации излучаемого света

4. Инструкции по регулировке

При использовании жидкокристаллического поляризатора LBTEK существуют строгие требования к направлению поляризации падающего поляризованного света, которое должно совпадать с отметкой в ​​виде перекрестия на стороне падающей поверхности корпуса. Однако в реальных условиях «направление поляризации» невозможно определить невооруженным глазом. Ниже приводится руководство по совмещению направления поляризации падающего света с осью падения оптического элемента:

• Поместите вращатель жидкого кристалла между двумя ортогональными поляризаторами и сделайте одну ось вращения вращателя примерно такой же, как направление передачи переднего поляризатора;
• В соответствии с кривой угла поворота напряжения в протоколе испытаний, приложенном к изделию, выберите напряжение, которое поворачивает направление поляризации излучаемого света до 0 °, в качестве начального внешнего напряжения;
• Поверните угол жидкокристаллического поляризатора, чтобы минимизировать общую интенсивность передаваемого света оптического пути. Затем точно отрегулируйте внешнее напряжение с меньшим разрешением, чтобы еще больше уменьшить интенсивность передаваемого света. Повторите этот шаг 3-5 раз, пока интенсивность передаваемого света не изменится. уже нет. Наблюдается значительное снижение;
• В это время передний поляризатор остается на оптическом пути в качестве поляризационного устройства, помогая совместить направление поляризации падающего света с осью падения вращателя для достижения лучшего вращения направления поляризации.

Жидкокристаллический оптический ротатор LBTEK — возможности индивидуальной настройки

В дополнение к существующей стандартной продукции жидкокристаллические поляризаторы LBTEK также обеспечивают гибкую настройку различных характеристик параметров:

Если нужные вам параметры не включены в приведенную выше таблицу, обратитесь за подробностями в техническую поддержку LBTEK!
