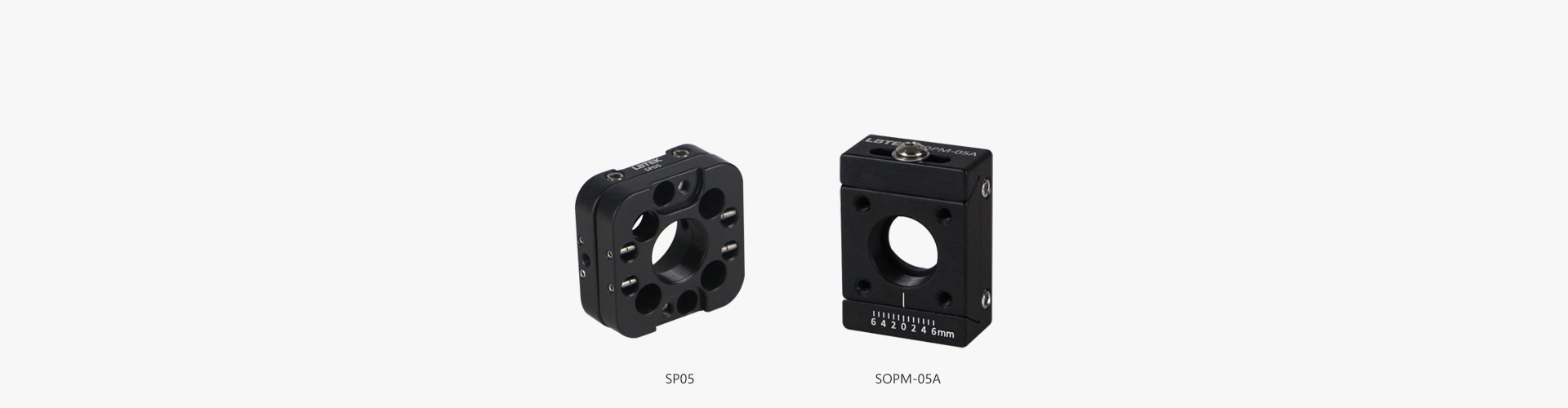

• Ход смещения по оси X/Y ±1,0 мм
• С центральным отверстием внутренней резьбы SM05
• Устанавливает оптику диаметром 12,7 мм и максимальной толщиной 3,8 мм.
• Ручная регулировка, блокируемая.

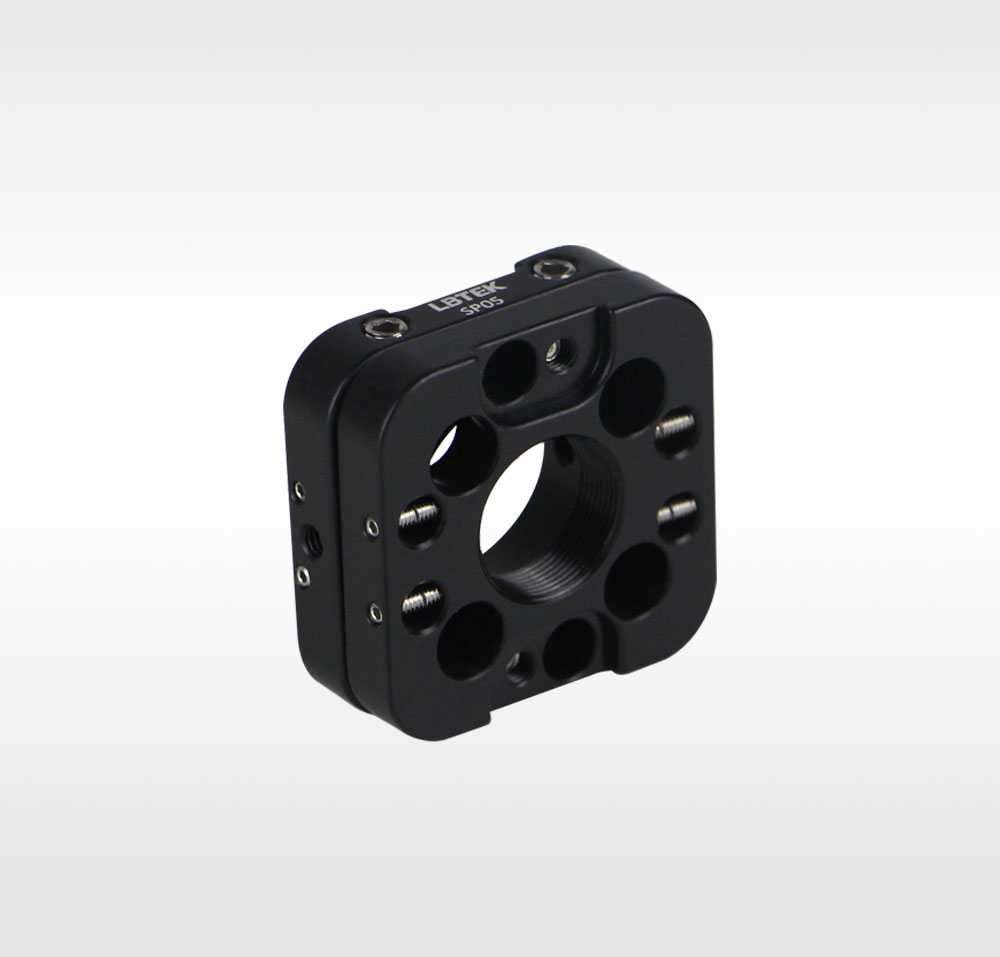

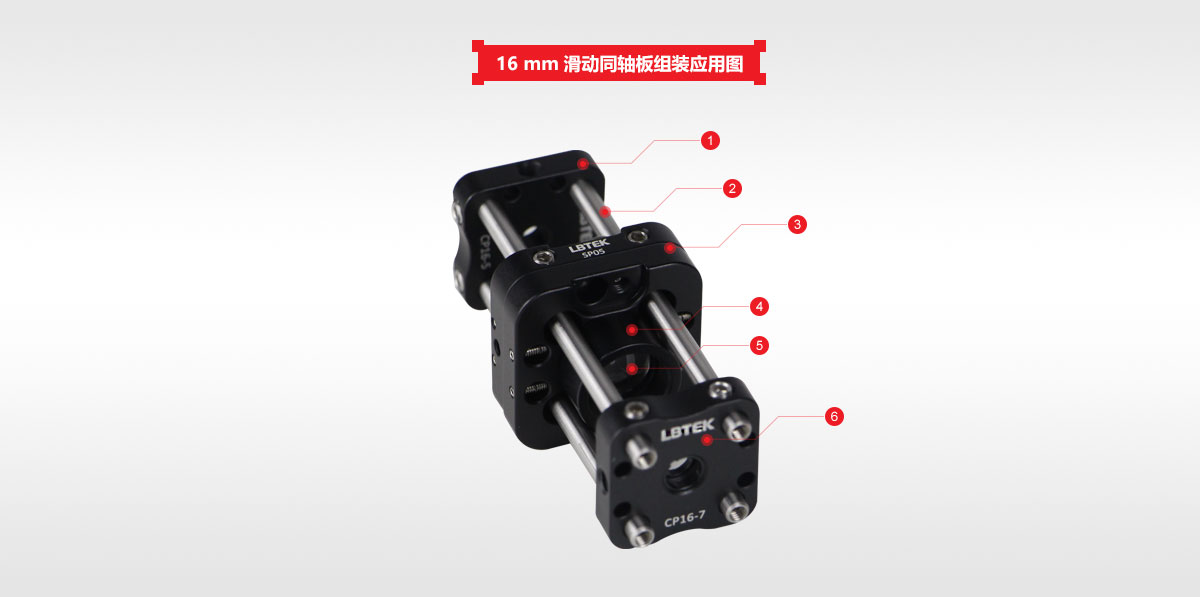

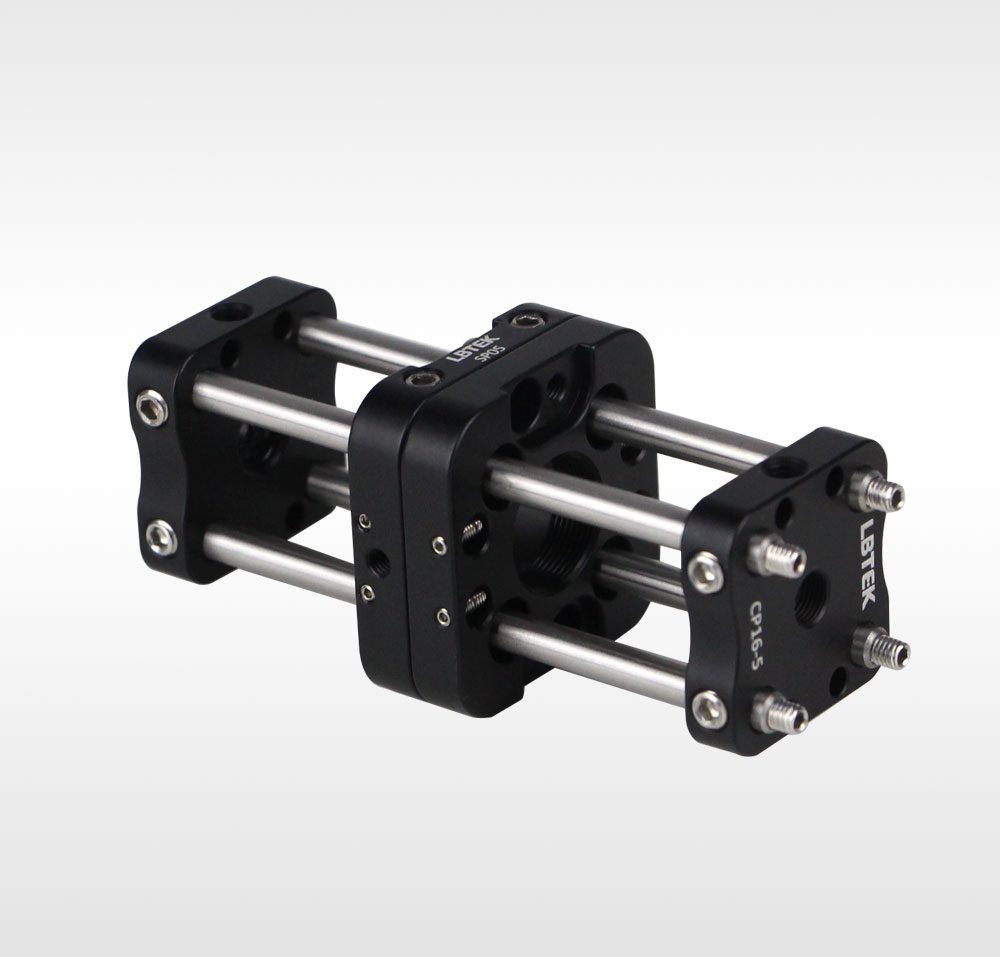

Коаксиальная скользящая коаксиальная пластина LBTEK 16 мм используется для грубого позиционирования оптических компонентов по осям X/Y в коаксиальных системах 16 мм и состоит из неподвижной и подвижной пластин. В центре подвижной пластины имеется резьбовое отверстие SM05. Для установки оптических компонентов диаметром 12,7 мм можно использовать два стопорных кольца (стопорные кольца SM05R приобретаются отдельно), либо оптико-механические детали с внешней резьбой SM05 расширенные, такие как тубусы линз. Оптические компоненты могут иметь толщину до 2,5 мм. Подвижная пластина скользит по поверхности неподвижной пластины, обеспечивая регулировку по осям X/Y, которую можно регулировать только вручную. Концентричность можно регулировать с помощью выравнивающей пластины CT-05. Во время использования используйте шестигранный ключ на 2,0 мм, чтобы ослабить два винта M3 с полукруглой головкой, вручную отрегулируйте подвижную пластину в необходимое положение, а затем затяните винты для фиксации. Сбоку имеются отверстия с резьбой М3, которые можно использовать для фиксации коаксиальной стойки.

• Ход смещения по оси X ±6 мм
• Центральная резьба SM05, поставляется со стопорным кольцом SM05R.
• Устанавливает оптику диаметром 12,7 мм и максимальной толщиной 3,8 мм.
• Ручная регулировка, блокируемая.

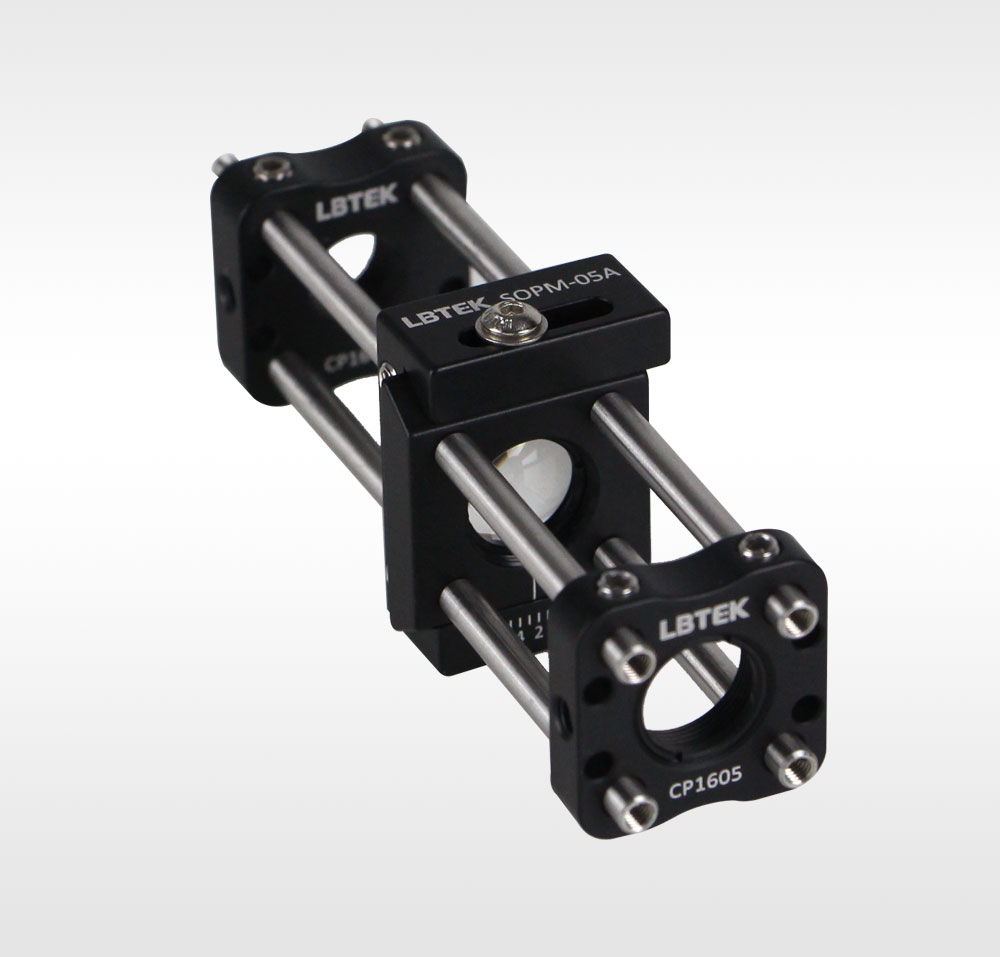

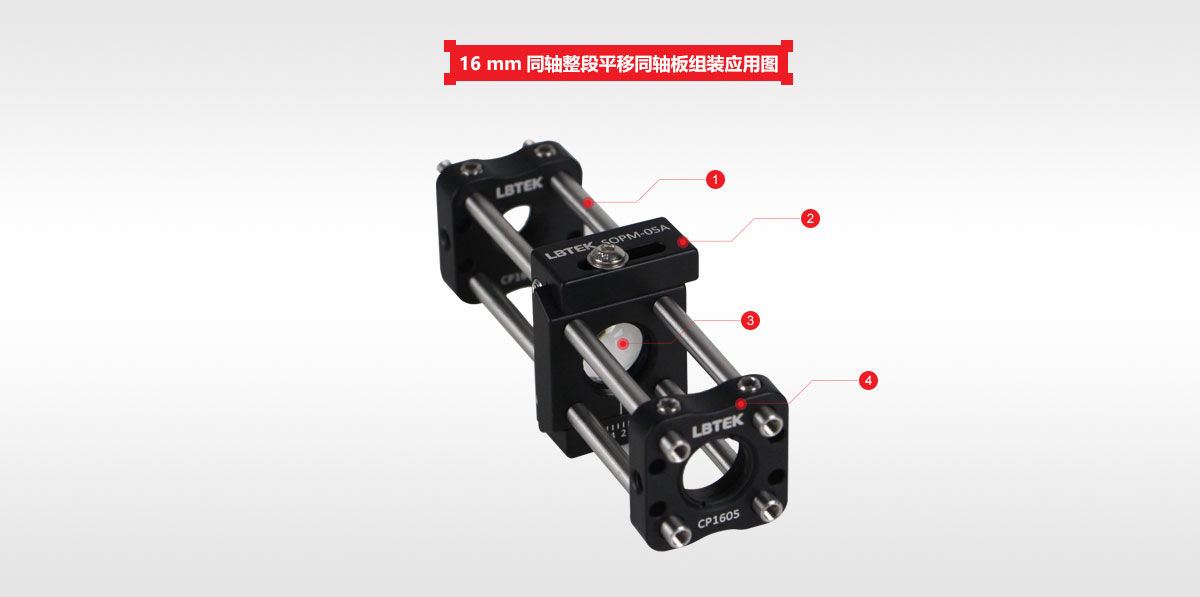

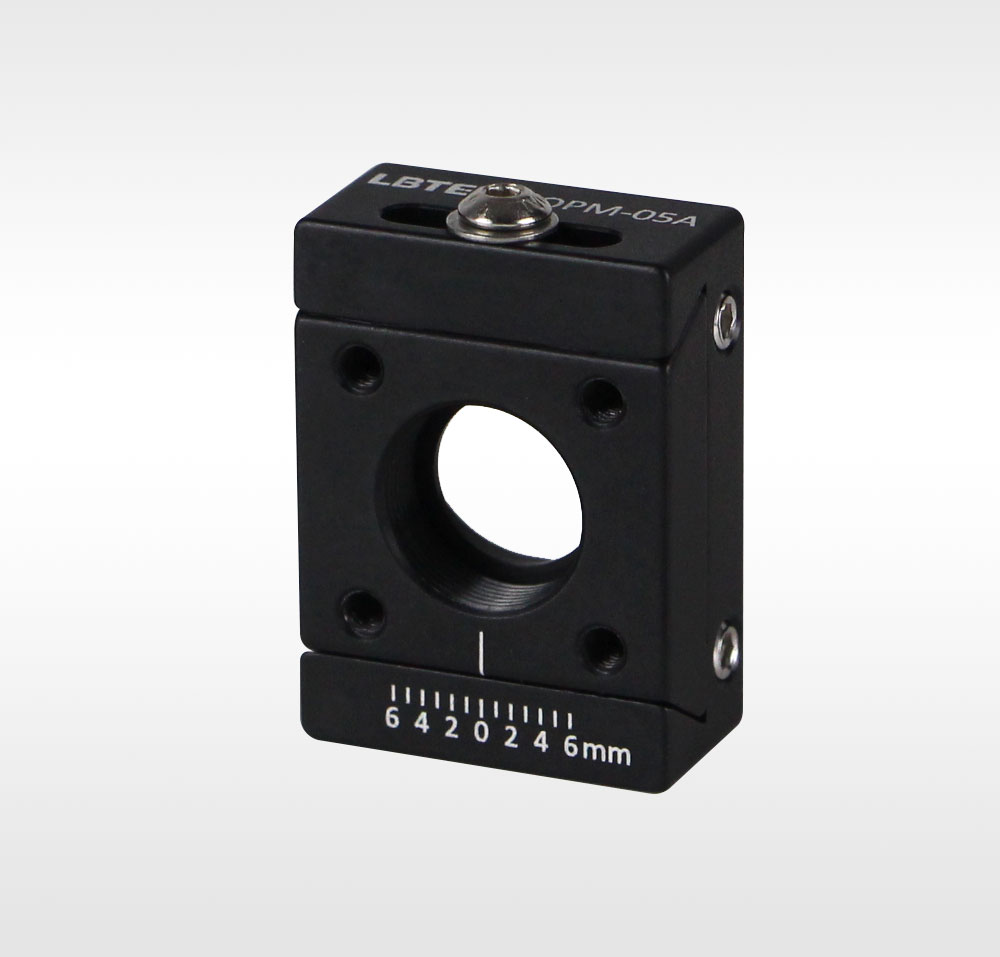

LBTEK 16 мм коаксиальная пластина цельного сечения состоит из неподвижной пластины и подвижной пластины. Одна используется для фиксации в коаксиальной системе 16 мм или в свободном пространстве, а другая может перемещаться через структуру канавки «ласточкин хвост» с помощью диапазон перемещения ±6 мм. Неподвижная пластина имеет четыре коаксиальных глухих отверстия, через которые коаксиальная стойка не может проникнуть во время установки, и фиксируется четырьмя установочными винтами М4 сбоку; подвижная пластина имеет резьбовые отверстия М3, а коаксиальная стойка устанавливается с помощью установочных винтов М3. Центральное сквозное резьбовое отверстие SM05 позволяет устанавливать оптические компоненты диаметром 12,7 мм и максимальной толщиной 3,8 мм через стопорное кольцо SM05R. В нижней части имеются монтажные отверстия с резьбой М3 для подключения оптических стоек. На коаксиальной пластине выгравированы градуированные линии ±6 мм, что позволяет позиционировать вручную. После того как механизм отрегулирован, зафиксируйте его верхним винтом М3. Для всех регулировок используйте шестигранный ключ на 2 мм. Примечание: Два винта с волнистым буртиком M2,5 предварительно затянуты и не могут быть удалены, чтобы не ухудшить ощущения от использования.
