Коаксиальная ирисовая диафрагма 16 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

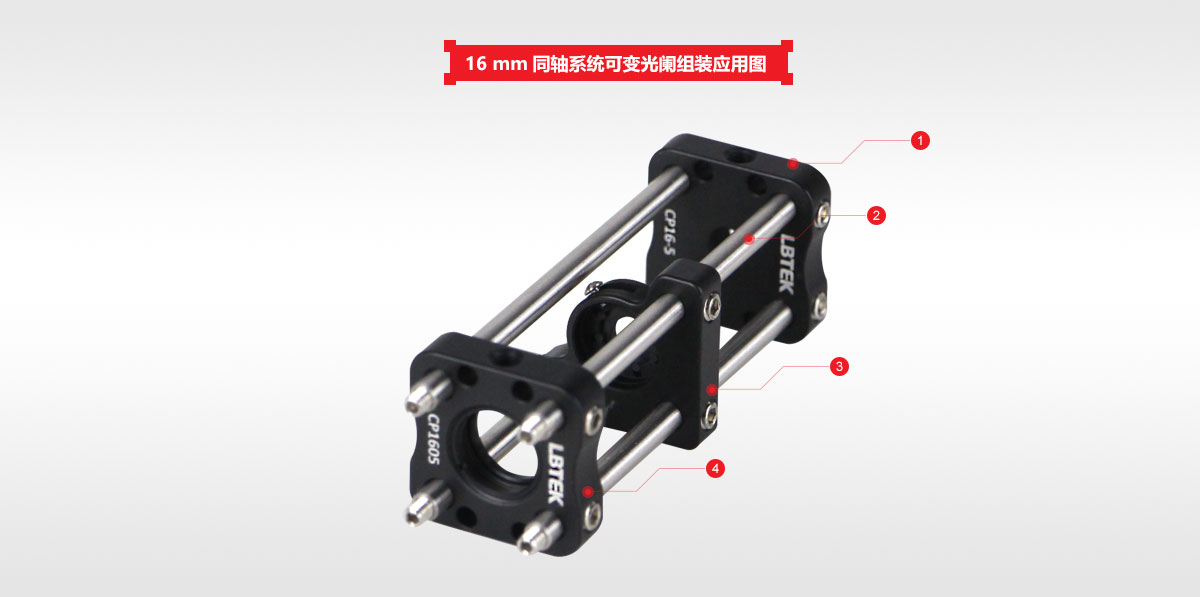

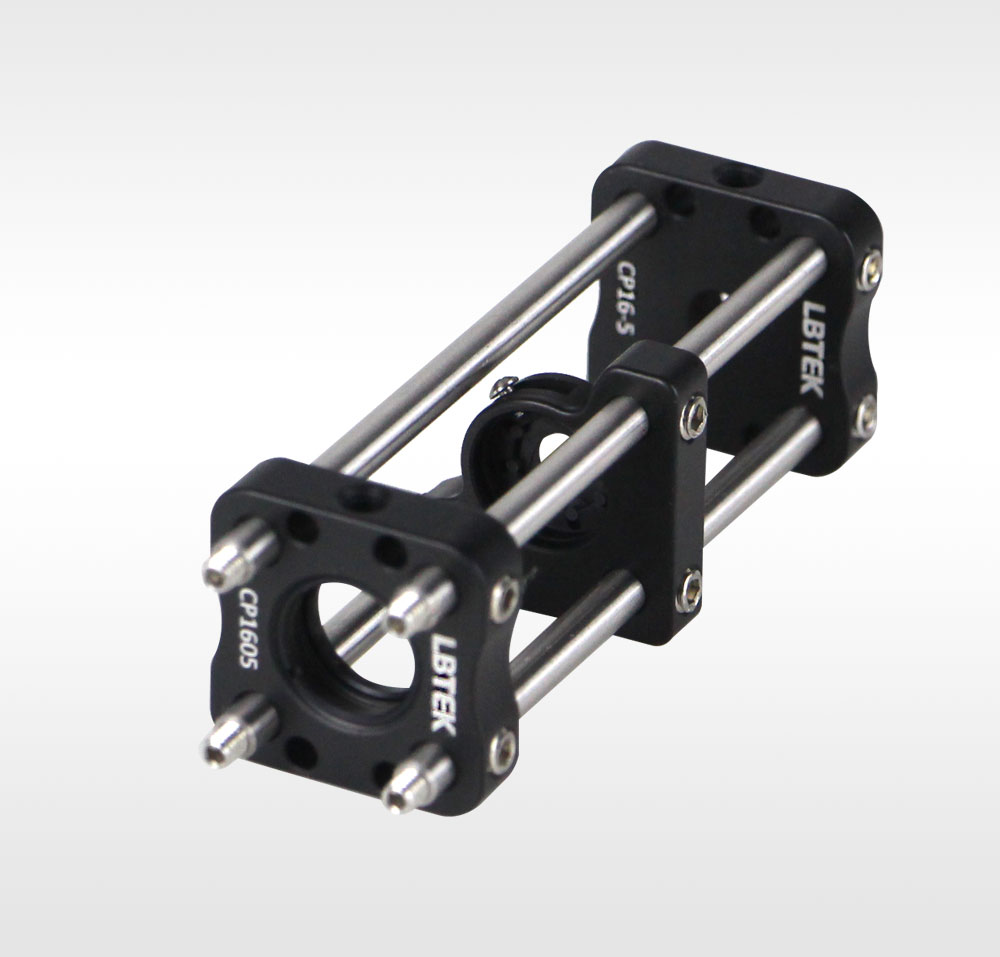

Схема применения сборки диафрагмы коаксиальной системы LBTEK 16 мм	① Коаксиальная монтажная пластина 16 мм CP16-5 ×1	② Монтажная стойка коаксиальной системы Ø4 мм MOP16-100 ×4
	③ Коаксиальная диафрагма 16 мм CSD8-05 ×1	④ Коаксиальная монтажная пластина 16 мм CP1605 ×1

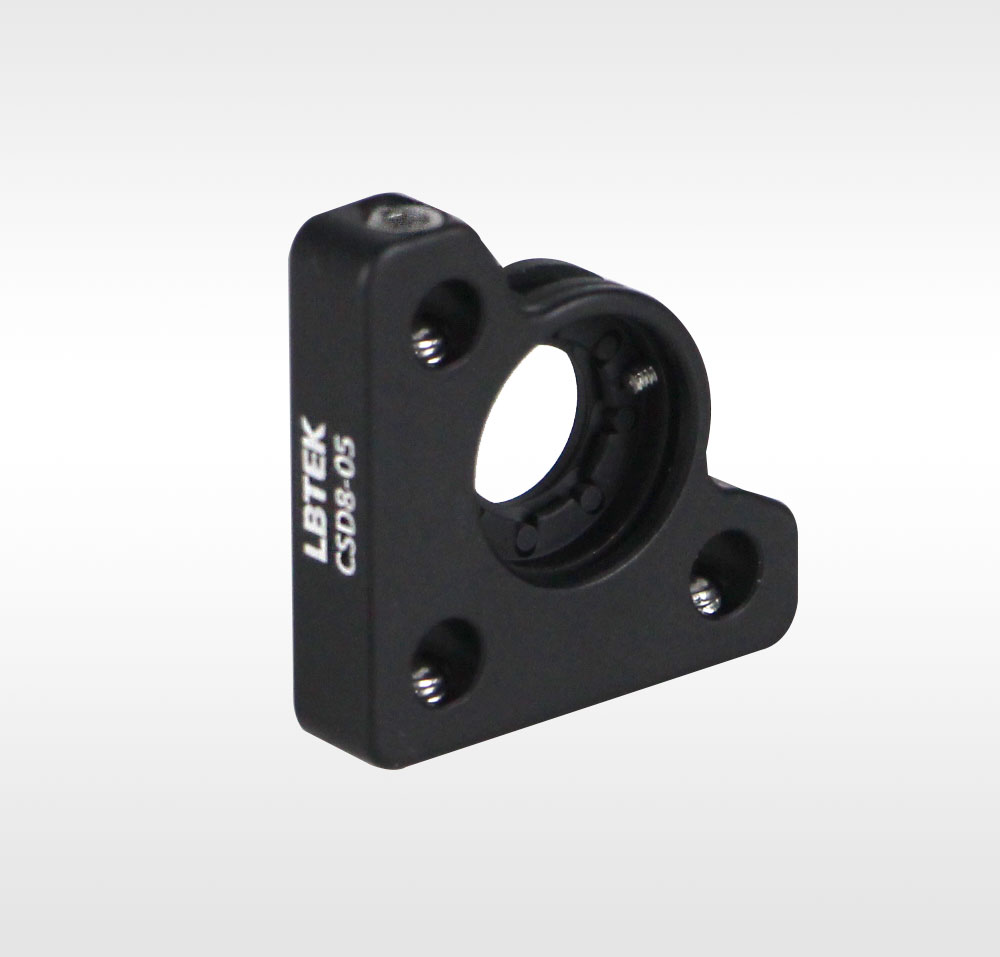

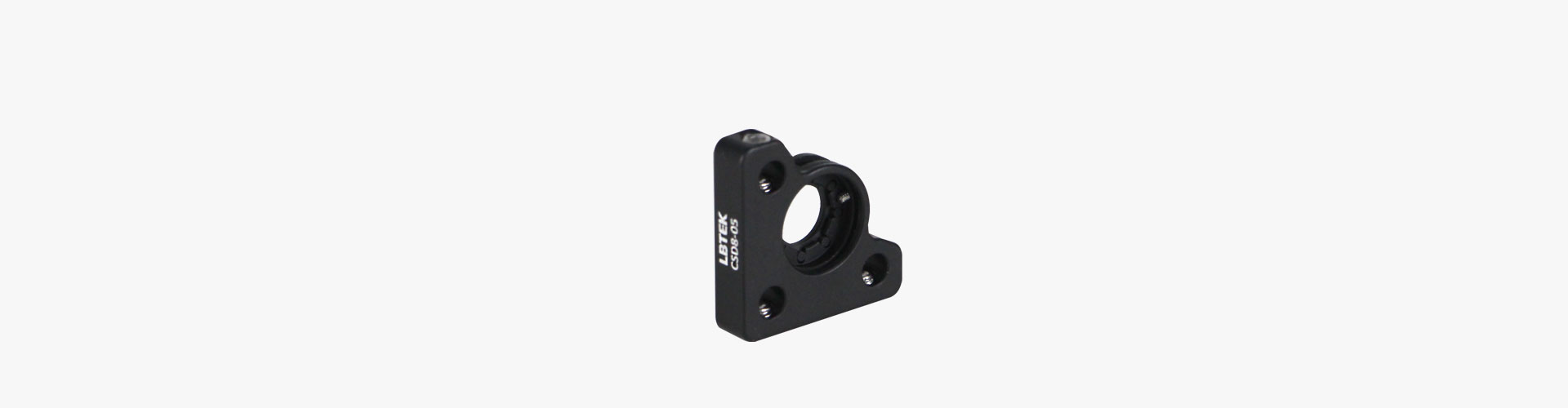

Коаксиальная ирисовая диафрагма 16 мм

Цельная структурированная диафрагма для коаксиальной системы диаметром 16 мм.
Диапазон плавной регулировки апертуры диафрагмы 0,7–8,0 мм.
Толщина 5,7 мм

Коаксиальная диафрагма LBTEK диаметром 16 мм приводится в движение рычагом и совместима с коаксиальной системой диаметром 16 мм, которая может плавно и плавно открывать и закрывать диафрагму. Диафрагма установлена в ультратонком алюминиевом корпусе общей толщиной 5,7 мм. С помощью шестигранного ключа на 2,0 мм затяните боковые установочные винты M4, чтобы закрепить его на коаксиальной стойке. Диафрагма имеет диапазон плавной регулировки 0,7–8,0 мм. Лопасти приводятся в движение рычагом с круглой головкой и расположены в шахматном порядке с четвертой коаксиальной стойкой для облегчения регулировки в коаксиальной системе.
