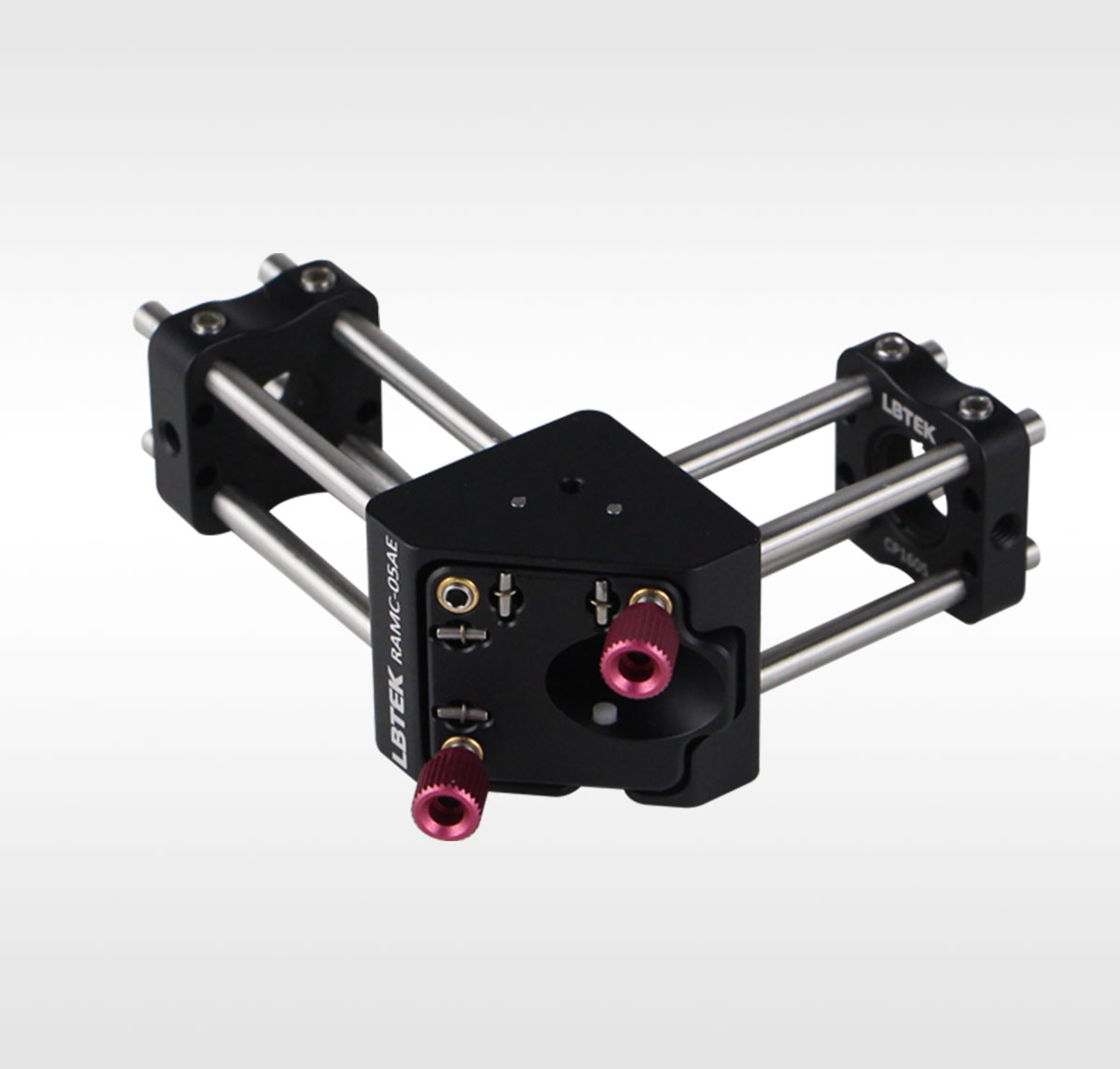

• Устанавливается эллиптическая оптика с диаметром главной оси 18,0 мм и малой осью 12,7 мм.
• Обеспечивает регулировку угла наклона и наклона ±3°, регулировку линейного смещения ±1 мм.
• Совместим с коаксиальной системой диаметром 16 мм, как входной, так и выходной торцы имеют резьбовые отверстия.

Прямоугольная зеркальная рама LBTEK с коаксиальной системой 16 мм подходит для установки эллиптических зеркал под углом 45°, подходит для создания компактных систем. Как на входном, так и на выходном торцах имеется резьбовое отверстие SM05, которое совместимо со втулкой объектива SM05. Скос используется для установки овальных оптических компонентов с длинной осью 18,0 мм и короткой осью 12,7 мм при минимальной толщине 3 мм, а также боковой резиновой головки винты закреплены. Входящий торец и выходной торец перпендикулярны друг другу. Скос имеет три регулятора, которые могут осуществлять регулировку шага и угла наклона на ±3º, а также регулировку линейного перемещения на ±1 мм. Как на входном торце, так и на выходном торце имеются резьбовые отверстия, и для коаксиальных систем могут быть установлены коаксиальные адаптеры Ø4 мм; обе стороны имеют резьбовое отверстие M4 с одной стороны и резьбовое отверстие M3 с другой стороны. Оптические адаптеры могут быть установлены для обеспечения свободного пространства.

• Устанавливает оптику диаметром 12,7 мм и толщиной не менее 3 мм.
• Обеспечивает регулировку наклона и наклона ±4°, регулировку линейного смещения ±1 мм.

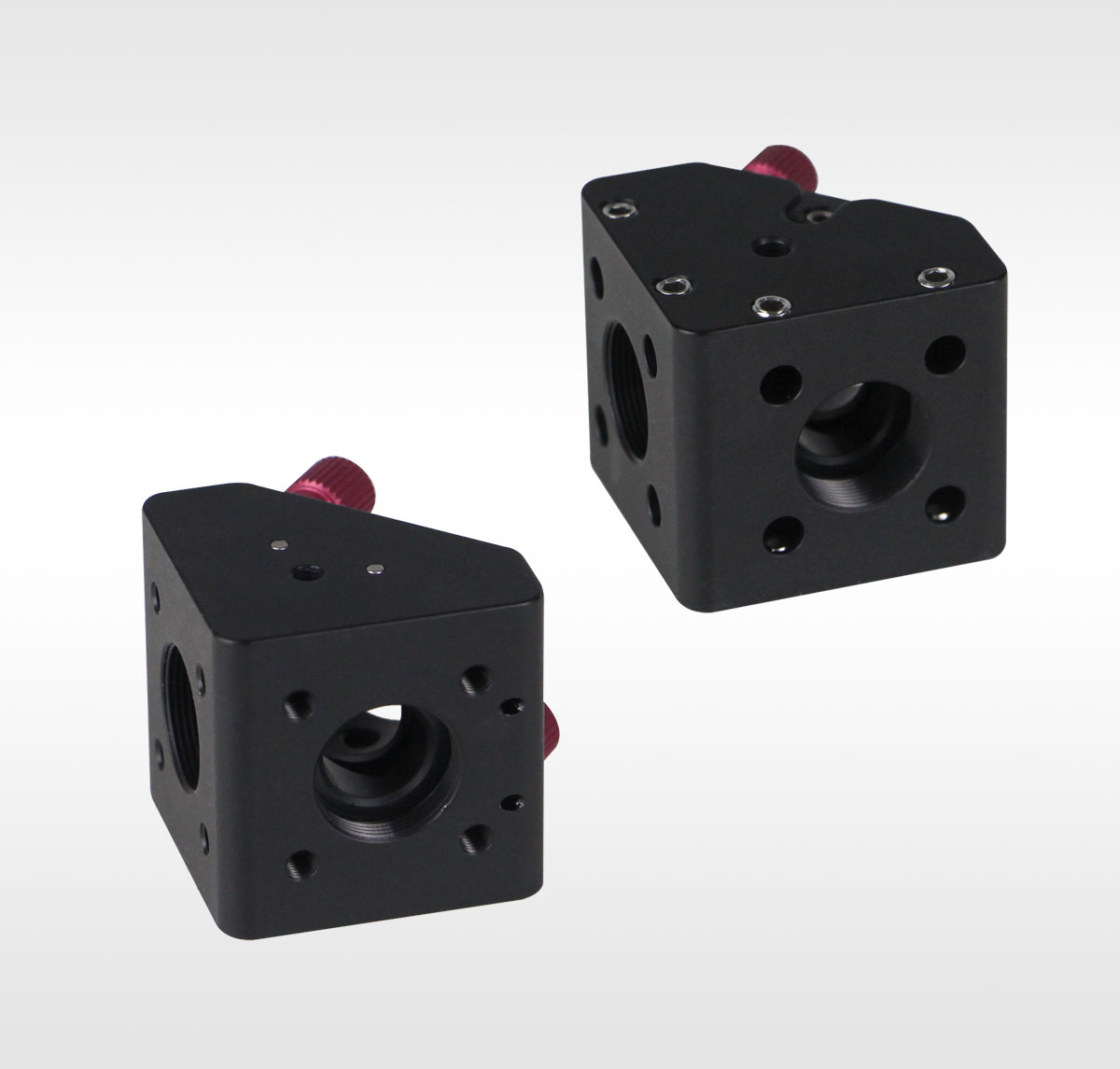

• Совместимость с коаксиальной системой диаметром 16 мм, входные/выходные резьбовые отверстия на торцевой поверхности и отверстия в гладкой стене являются дополнительными.

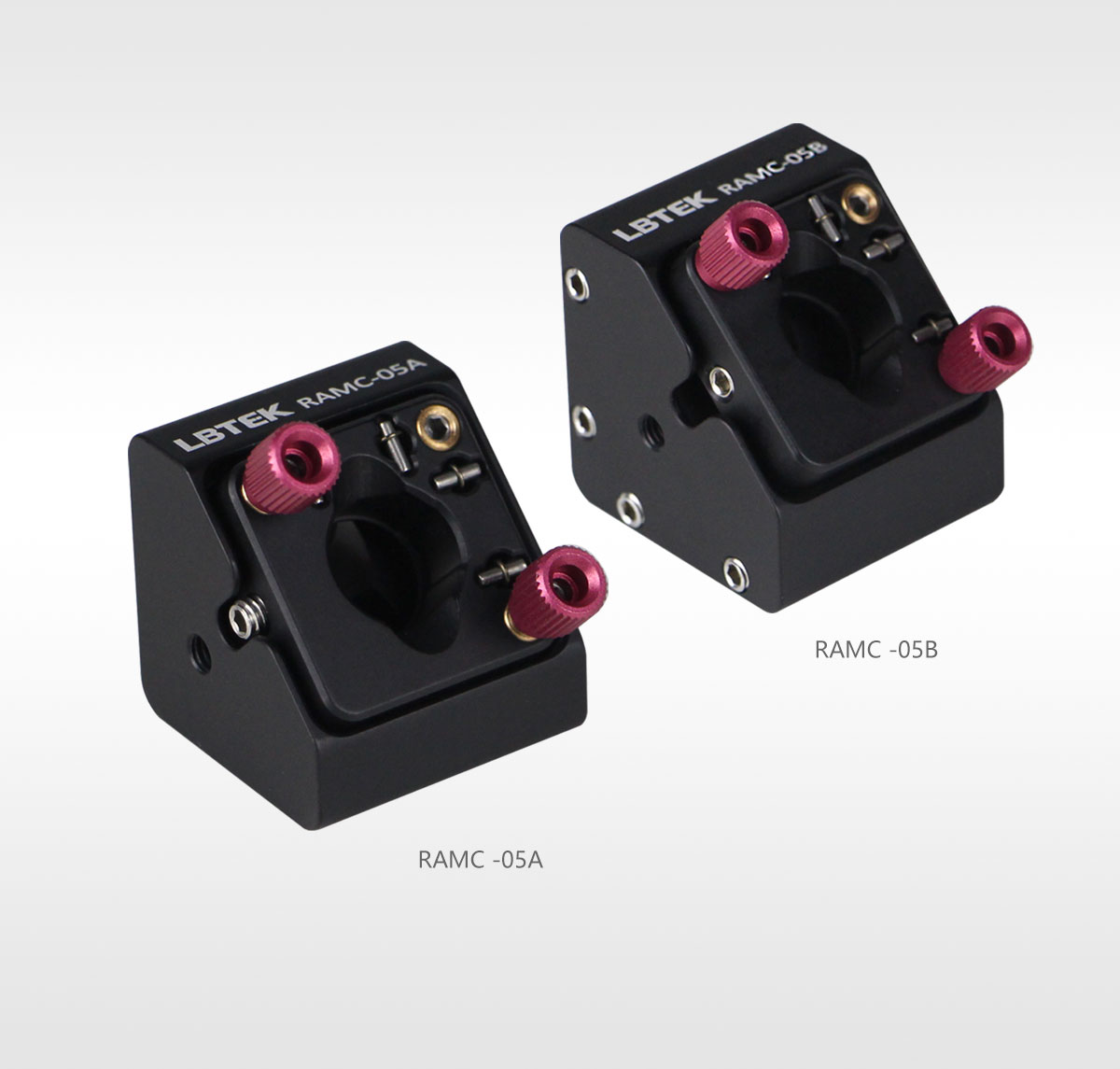

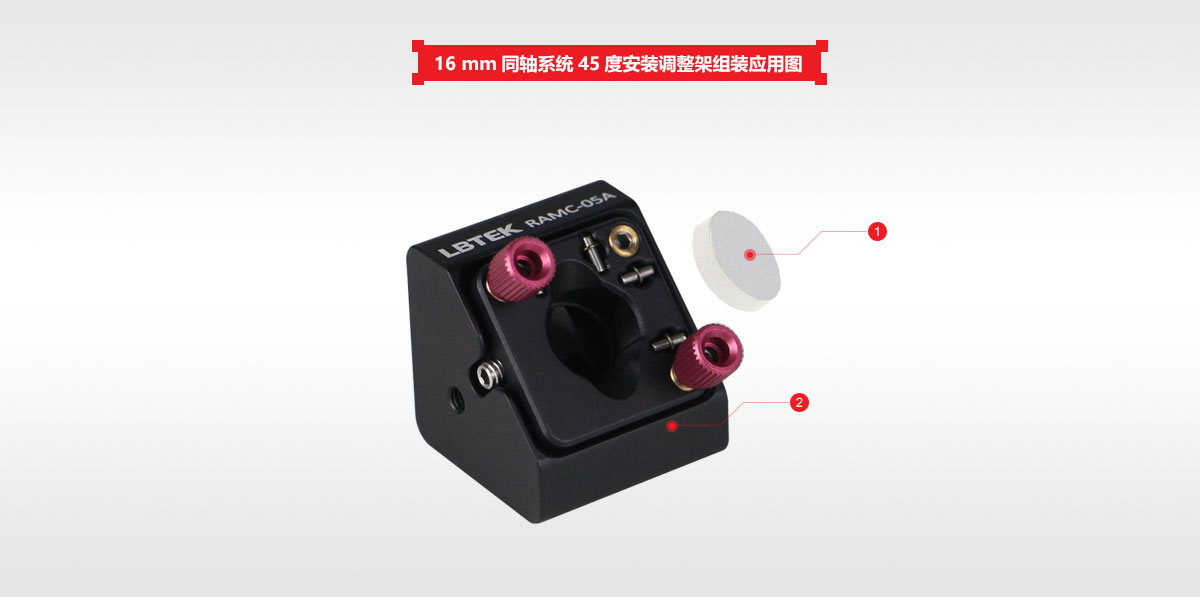

Прямоугольный держатель рефлектора коаксиальной системы LBTEK диаметром 16 мм подходит для установки рефлекторов под углом 45° относительно оптической оси, что делает его пригодным для построения компактных систем. На входном и выходном торцах имеется резьбовое отверстие SM05, совместимое с тубусами линз SM05. Фаска используется для установки оптических компонентов диаметром 12,7 мм и толщиной не менее 3 мм, а боковые винты с резиновой головкой фиксируются. Входящая торцевая поверхность и выходная торцевая поверхность перпендикулярны друг другу. Наклонная поверхность имеет три регулятора, позволяющие регулировать наклон и угол наклона ±4°, а также регулировку линейного смещения ±1 мм. Два регулятора имеют ручки, а третий регулятор имеет на конце шестигранное гнездо. Все три регулятора можно регулировать с помощью шестигранного ключа на 2 мм. Входные/выходные торцы могут быть оборудованы коаксиальными стойками Ø4 мм для коаксиальных систем, с одной стороны с двух сторон имеется отверстие с резьбой М4, с другой стороны отверстие с резьбой М3 для установки оптических стоек для использования в свободном пространстве.
