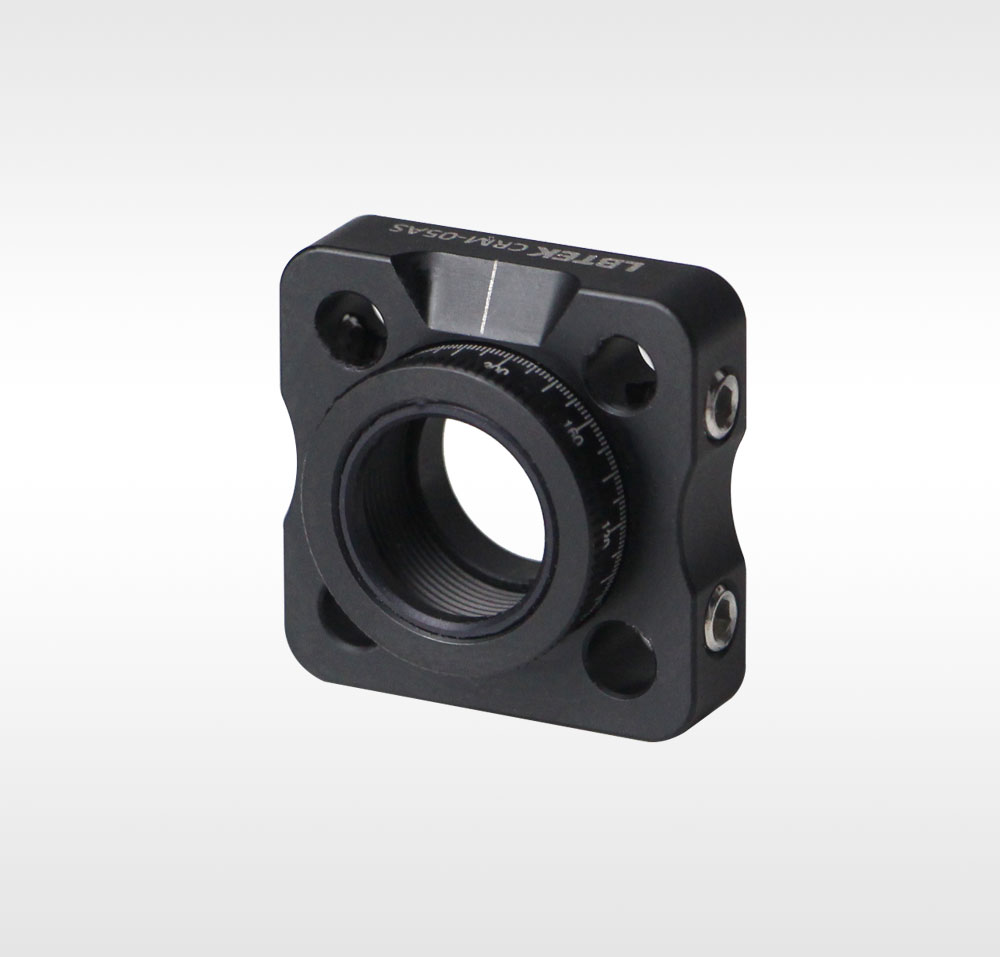

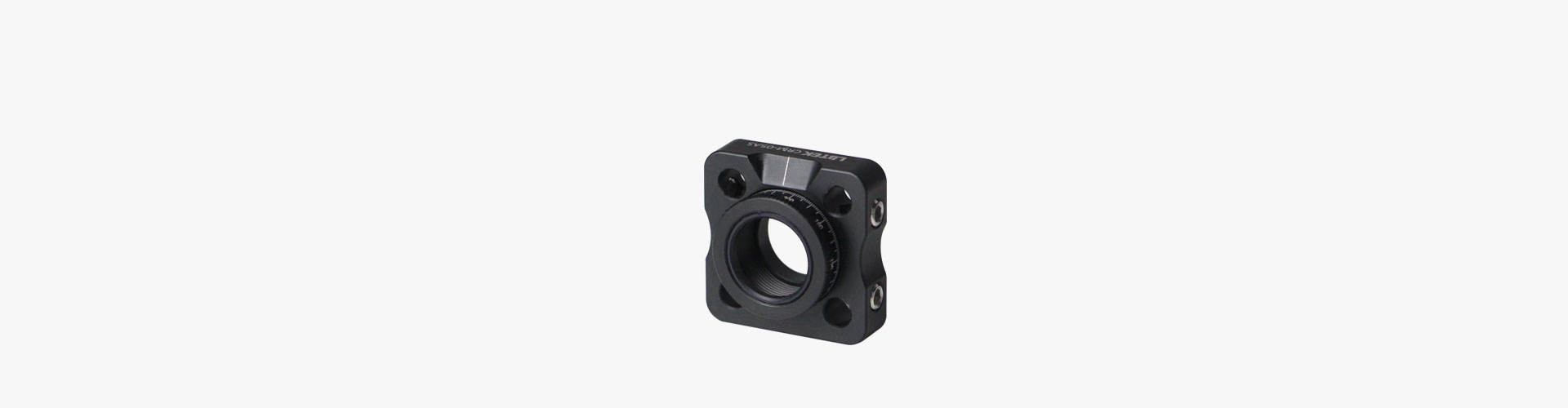

Крепление для регулировки вращения коаксиальной системы диаметром 16 мм, фиксируется стопорным кольцом

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

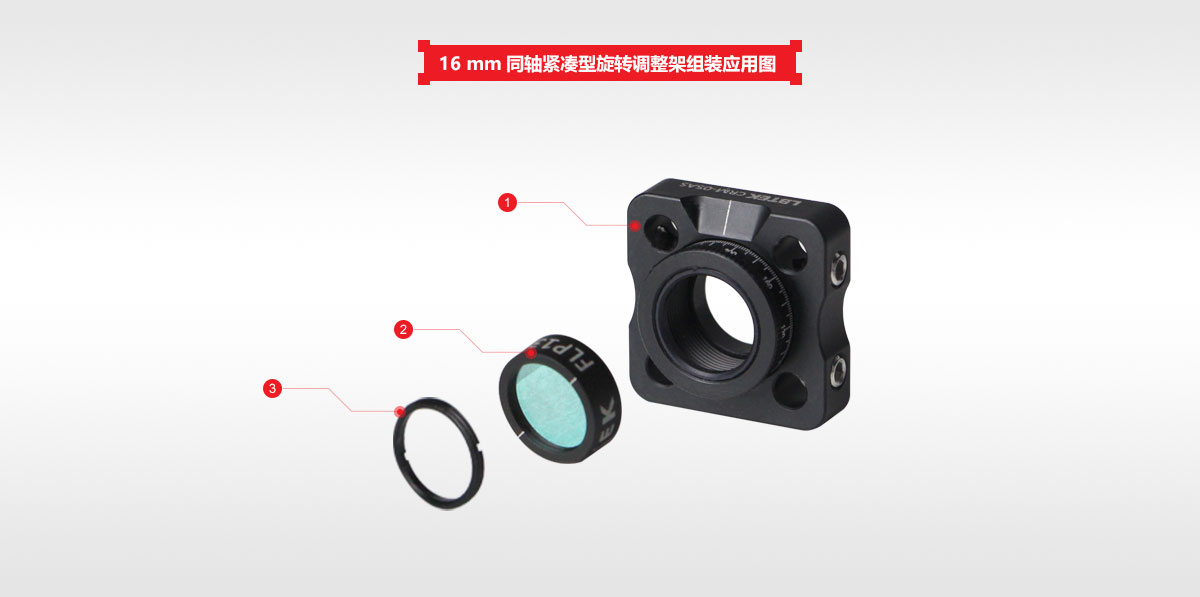

Схема применения коаксиального компактного вращающегося регулируемого крепления LBTEK 16 мм	① Коаксиальное компактное вращающееся регулировочное крепление 16 мм CRM-05AS ×1	②Тонкопленочный линейный поляризатор FLP13-VIS-M ×1
	③ Стопорное кольцо SM05 SM05R ×1

Крепление для регулировки вращения коаксиальной системы диаметром 16 мм, фиксируется стопорным кольцом

Точность градуировки 2°, номера углов выгравированы через каждые 40°.
Стопорное кольцо фиксирует оптику, в комплект входит стопорное кольцо SM05R.
Устанавливает оптику диаметром 12,7 мм и толщиной до 6 мм.
Совместим с коаксиальными системами диаметром 16 мм, а также для установки в свободном пространстве.

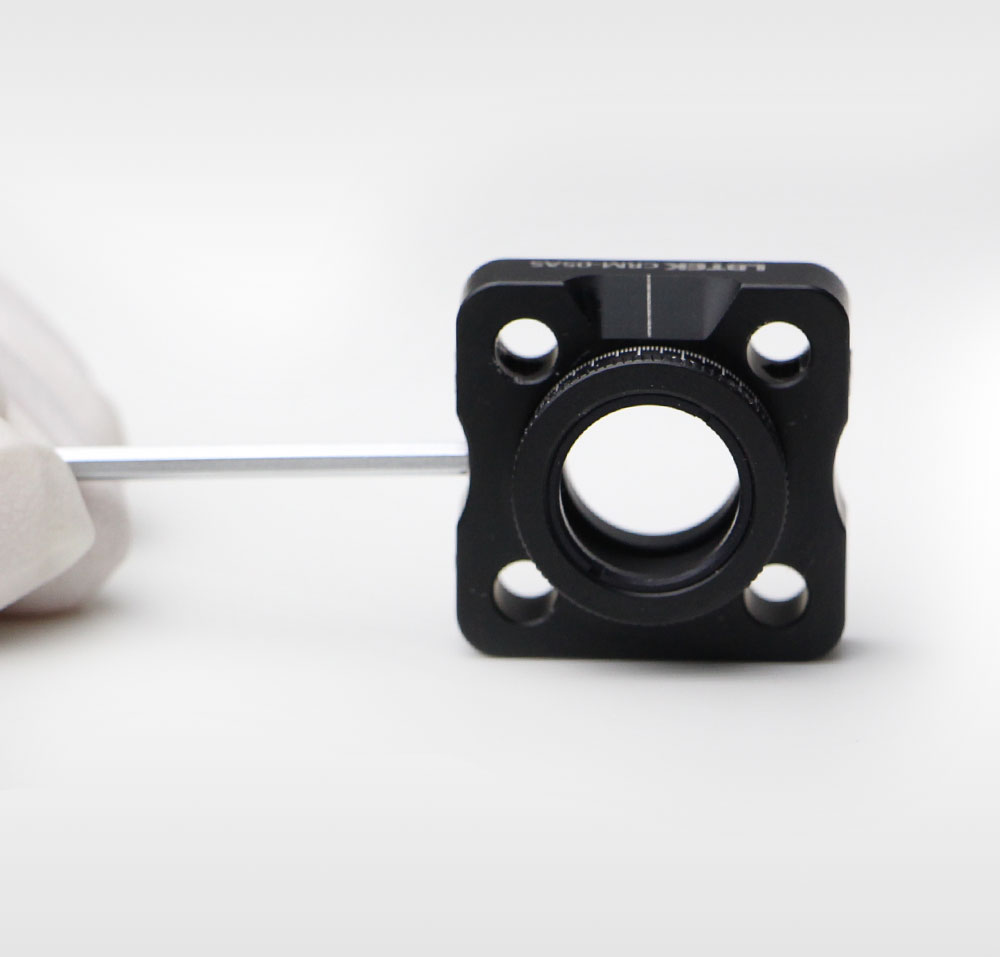

Поворотное крепление коаксиальной системы LBTEK диаметром 16 мм с внутренней резьбой SM05 в центре и комплектом 1 стопорного кольца SM05R, которое позволяет фиксировать оптические компоненты диаметром 12,7 мм и максимальной толщиной 6 мм. Регулировочная стойка может непрерывно вращаться на 360° с точностью шкалы 2°, а цифры углов выгравированы через каждые 40°. На боковой стороне имеется стопорный винт с резиновой головкой М4 (шестигранный ключ на 2 мм) для блокировки вращения. 4 сквозных отверстия Ø4 мм для монтажа коаксиальных систем диаметром 16 мм с помощью боковых установочных винтов M4. Отверстие с резьбой М3 внизу можно соединить с монтажной стойкой, чтобы освободить место.
