Призма Рохунга

1. определение

Призма LBTEK Рошона представляет собой поляризационное устройство, состоящее из двух отрицательных одноосных кристаллических призм (кальцита или α-BBO) с оптическими осями, перпендикулярными друг другу, посредством склеивания или технологии оптического клея. При падении естественного света на передающем конце призмы можно получить два луча линейно поляризованного света с ортогональными направлениями поляризации и определенным углом разделения.

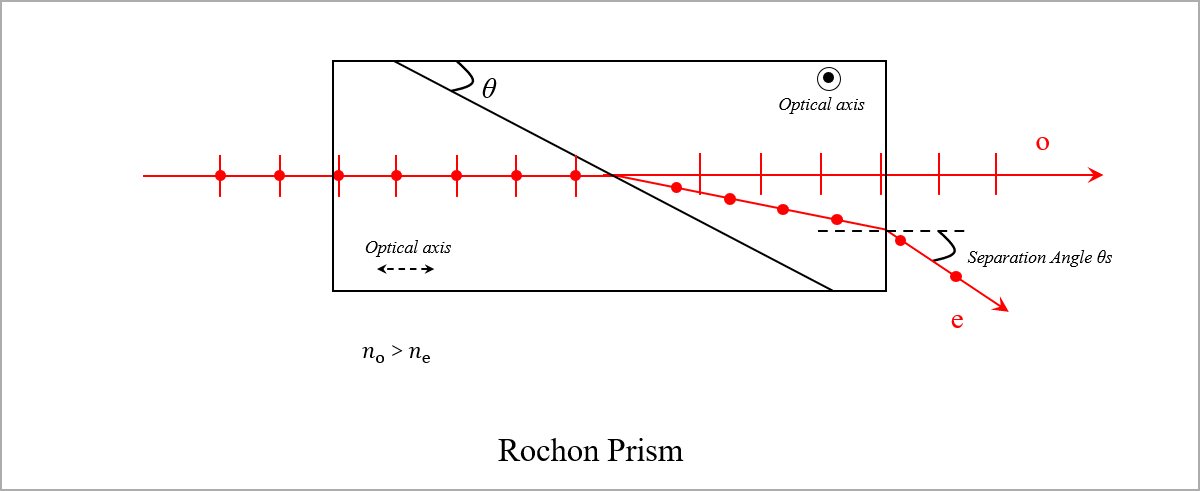

Рис. 1. Принципиальная схема оптического пути призмы Рошона.

Как показано на рисунке 1, когда параллельный естественный свет падает вертикально с левого торца призмы, две ортогональные компоненты поляризации падающего света не отклоняются. Среди них компонент поляризации, направление вибрации которого перпендикулярно оптической оси. c призмы (т. е. компонент s ) равен o Свет имеет соответствующий показатель преломления n _o , а компонент поляризации (т. е. компонент p), направление вибрации которого параллельно оптической оси, равен свету e, а соответствующий показатель преломления равен н _е . Поскольку материал призмы представляет собой отрицательный одноосный кристалл, n _o > n _e . Когда два ортогонально поляризованных составляющих луча передаются в левый кристалл, их направления поляризации перпендикулярны направлению оптической оси, и оба они являются o-светом. При передаче на границу раздела двух кристаллов из-за изменения направления оптической оси кристалла на правом конце горизонтально поляризованный компонентный свет становится светом e. Поскольку n o > _n e , _свет e отклоняется вниз, а угол смещения двух исходящих компонентов поляризации равен: — угол разделения _sθ . Поляризационная призма LBTEK Рошона позволяет свету падать только слева вперед (если он падает с правого конца в обратном направлении, коэффициент ослабления будет уменьшен), она может излучать o-свет без отклонения, а e-свет излучается с отклонением.Угол отклонения связан с рабочей длиной волны и рабочей длиной волны.В зависимости от материала и угла клина призмы, когда падает белый свет, можно получить линейно поляризованный свет без дисперсии.

2. Функции

1. Разделите естественный свет на два выходных света с ортогональными направлениями поляризации;

2. Он должен падать в соответствии с направлением, указанным маркировкой на корпусе, а угол разделения лучей составляет 8° (@1064 нм);

3. Выходной свет имеет высокий коэффициент гашения ( 100000:1).

3. иллюстрировать

Призмы Рошона могут использоваться для вывода двух линейно поляризованных световых лучей с ортогональными направлениями поляризации.Чтобы удовлетворить потребности клиентов в различных диапазонах длин волн, призмы LBTEK Рошона состоят из двух отрицательных одноосных кристаллов призмы одного типа (кальцита или α-BBO) ( кальцит и α-BBO являются отрицательными одноосными кристаллами, no > n _e . Кальцит имеет хороший коэффициент пропускания в диапазоне от видимого до ближнего инфракрасного диапазона, а α-BBO имеет оптические свойства в _{диапазоне} от ультрафиолетового до среднего инфракрасного диапазона. Отлично), во время использования, вам необходимо обратить внимание на:

1).Два упомянутых выше материала очень чувствительны к температуре.Чрезмерные изменения температуры могут привести к разрыву.Обратите внимание на условия хранения и использования.Пользователям рекомендуется получить призму и подождать, пока материал не достигнет теплового равновесия (примерно от 6 до 8 часов).Распаковать.

2) Текстура кристалла α-BBO относительно мягкая, поэтому чистку зеркальной поверхности следует проводить осторожно.Входная и выходная поверхности покрытия могут быть очищены растворителем и воздухом. Старайтесь не прикасаться к боковым стеклам, а если вам необходимо их протереть, используйте только вату, пропитанную растворителем, или необработанную салфетку для лица.

Все призмы LBTEK Rochon тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать, что мы предоставляем клиентам высококачественную продукцию по разумным ценам.
