Кристаллическая поляризационная призма Глена Тейлора

один. определение

Кристаллическая поляризационная призма LBTEK Glen Taylor представляет собой поляризационное устройство, состоящее из двух отрицательных одноосных кристаллических призм (кальцита или α-BB), оптические оси которых параллельны друг другу. Когда падает естественный свет, на передающем конце призмы можно получить линейно поляризованный свет с высоким коэффициентом затухания.

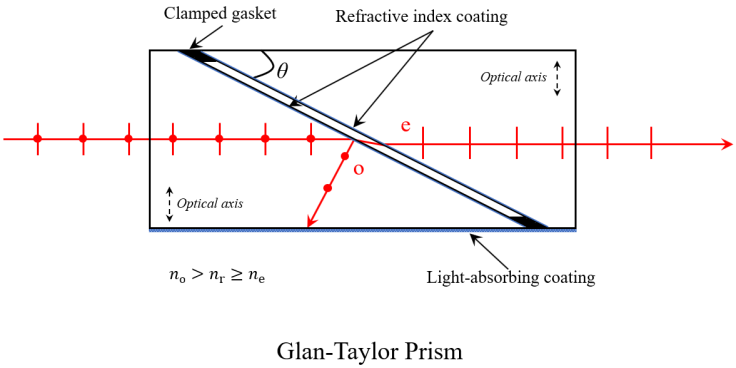

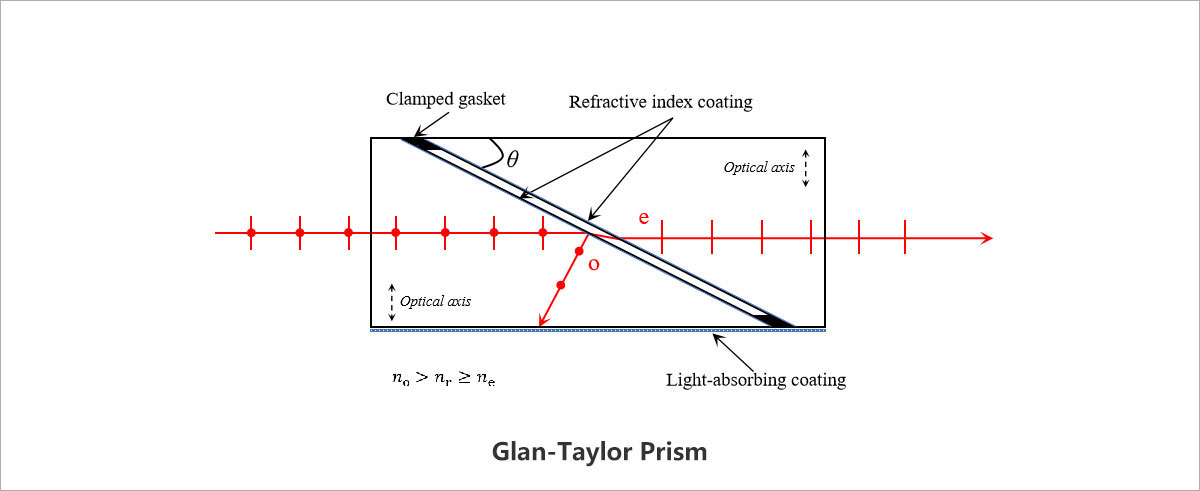

Рисунок 1. Принципиальная схема оптического пути призмы Глана-Тейлора.

Как показано на рисунке 1, когда параллельный естественный свет падает вертикально с левого торца призмы, две ортогональные компоненты падающего света не отклоняются, но их соответствующие скорости и показатели преломления различны. перпендикулярен оптической оси призмы c . Компонент отклонения (т. е. s-компонент) представляет собой o свет, а соответствующий показатель преломления равен n _o . Компонент отклонения (т. е. p-компонент), направление вибрации которого параллельно оптическому ось равна e света, а соответствующий показатель преломления равен n _e . Поскольку материал призмы представляет собой отрицательный одноосный кристалл, no _> n _e , следовательно, свет o с большей вероятностью подвергнется полному отражению, чем свет e . Наклонная поверхность в месте стыка двух совмещенных призм покрыта покрытием с показателем преломления n _r n _r больше и очень близок к n _e , но меньше n _o Расчетный угол клина призмы θ больше критическое полное отражение o-света от наклонной поверхности. Угол θ ₀ ( =arcsin( n _r / n _o )), когда падающий свет передается на наклонную поверхность соединения, o-свет будет полностью отражаться, а затем поглощаться светопоглощающее покрытие на прямоугольной поверхности призмы, и свет будет излучаться параллельно. Кристаллическая поляризационная призма LBTEK Глана Тейлора позволяет свету падать слева и справа и может заставить электронный свет излучаться параллельно.Когда падает белый свет, можно получить линейно поляризованный свет без дисперсии.

два. Функции

1. Выходной чистый линейно поляризованный луч;

2. Полные модели и широкий диапазон покрытия;

3. Разница фронтов передаваемой волны, превосходная параллельность поверхности и большой угол приема.

три. иллюстрировать

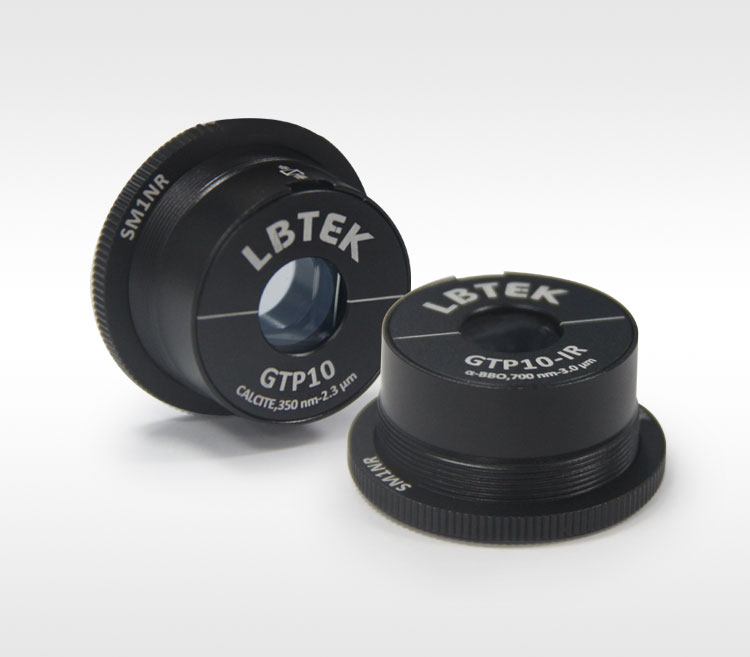

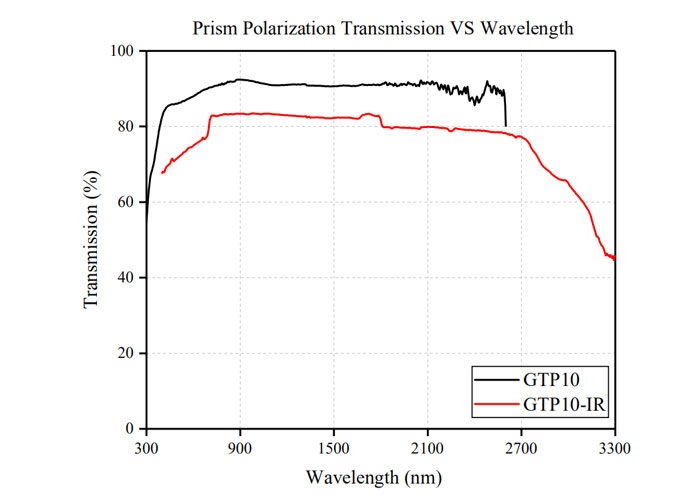

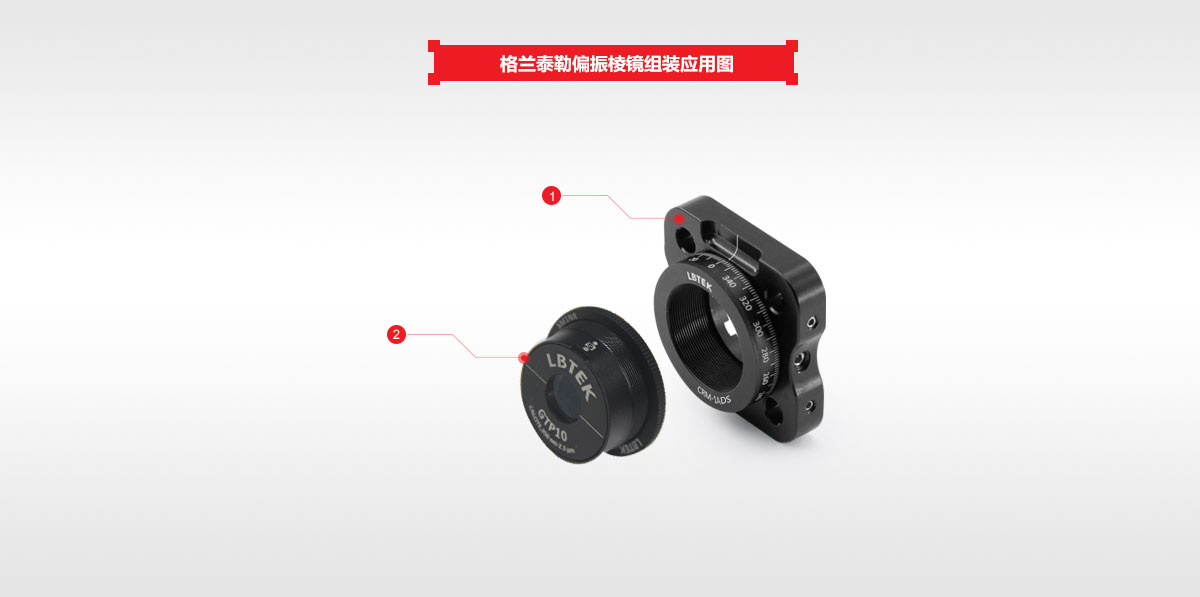

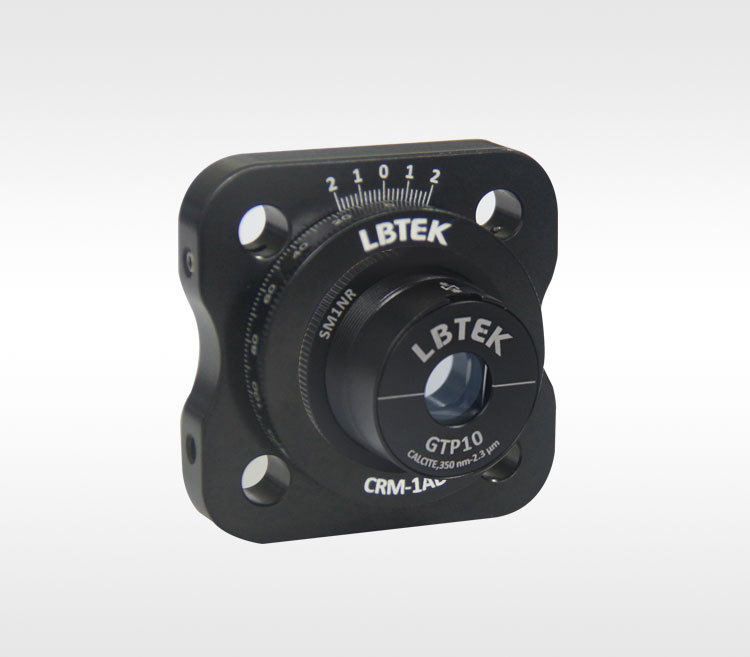

Поляризационные призмы Глана Тейлора могут использоваться для вывода чистого линейно поляризованного света.Чтобы удовлетворить потребности клиентов в различных диапазонах длин волн, кристаллические поляризационные призмы Глана Тейлора LBTEK состоят из двух одинаковых отрицательных одноосных кристаллов (кальцита или α), оптические оси которых параллельны друг друга. -BBO) призмы (кальцит и α-BBO являются отрицательными одноосными кристаллами, no _> n _e . Кальцит имеет хороший коэффициент пропускания в видимом и ближнем инфракрасном диапазонах, а α-BBO обладает оптическими свойствами в ультрафиолетовом и среднем диапазоне . -инфракрасные диапазоны.Отличные характеристики), воздушный зазор между призмами заполняется с помощью краевых зажимных прокладок, которые могут выдерживать более высокие нагрузки. Во время использования необходимо обратить внимание на:

1).Два упомянутых выше материала очень чувствительны к температуре.Чрезмерные изменения температуры могут привести к разрыву.Обратите внимание на условия хранения и использования.Пользователям рекомендуется получить призму и подождать, пока материал не достигнет теплового равновесия (примерно от 6 до 8 часов).Распаковать.

2) Текстура кристалла α-BBO относительно мягкая, поэтому чистку зеркальной поверхности следует проводить осторожно.Входная и выходная поверхности покрытия могут быть очищены растворителем и воздухом. Старайтесь не прикасаться к боковым стеклам, а если вам необходимо их протереть, используйте только вату, пропитанную растворителем, или необработанную салфетку для лица.
