Разделитель луча

Технические характеристики
Изображения

Описание продукта

Может использоваться для разделения падающего луча на два взаимно ортогональных поляризованных световых потока.
Изготовлен из высококачественного кальцита от 350 нм до 2,3 мкм.

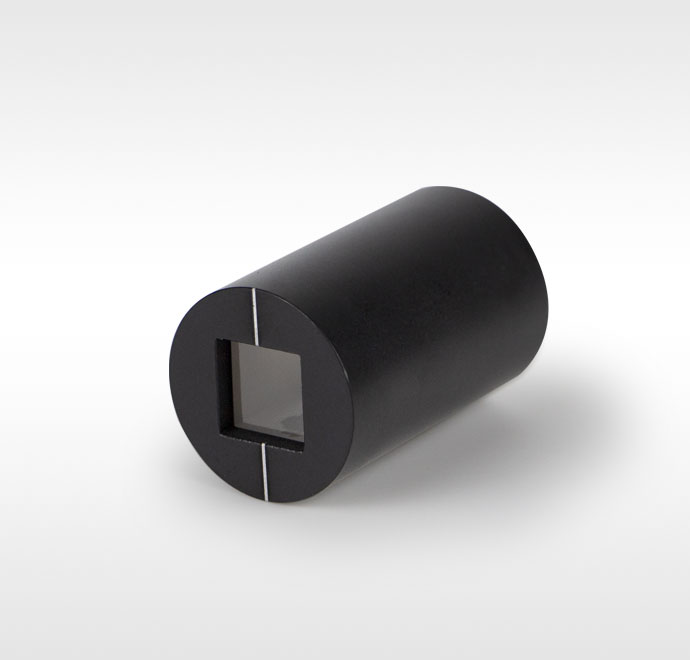

Предварительно установлен в металлическом корпусе Ø1", несъемный

Светоделитель LBTEK состоит из высококачественного кальцита. Из-за характеристик двойного лучепреломления кальцита направление поляризации перпендикулярно или параллельно оптической оси и имеет разные показатели преломления, и два поляризованных луча будут разделены по бокам. Когда падает неполяризованный свет, свет O будет выходить по прямой линии, а свет E будет отклоняться в зависимости от длины волны падающего света и длины кристалла.

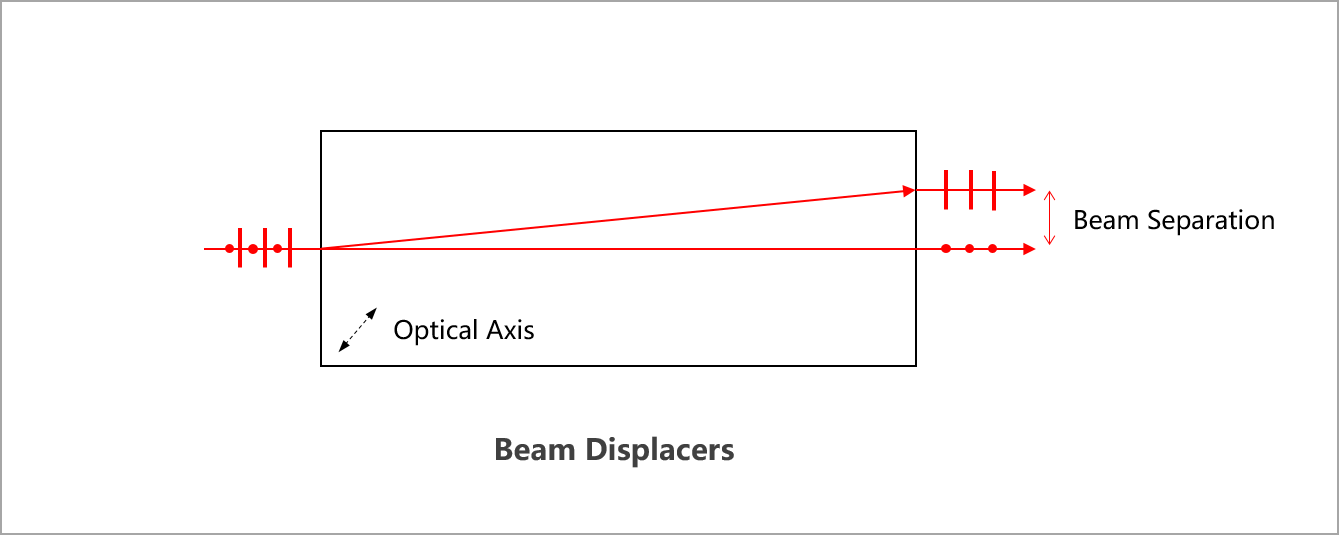

Принципиальная схема

Общие параметры

Чистота поверхности (царапины/ямки): 40/20	Материал: Кальцит
Смещение луча: 3,5 мм при 1500 нм	Диаметр оболочки: Ø25,4 мм +0,0/-0,2 мм

Разделитель луча

Материал: Кальцит
Рабочая длина волны: 350 нм-2,3 мкм
Смещение луча: 3,5 мм при 1500 нм

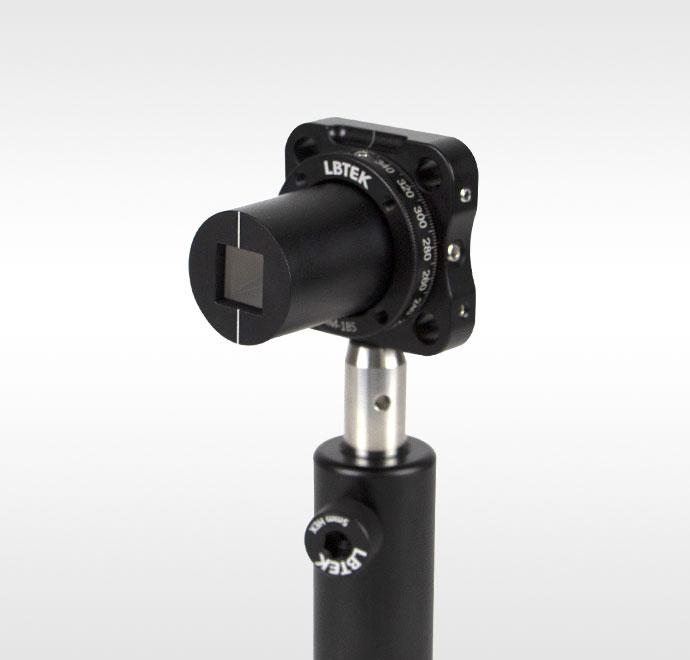

Светоделитель LBTEK разделяет входной луч на два взаимно ортогональных поляризованных выхода и может также использоваться в качестве поляризационного светоделителя. Он изготовлен из цельного куска высококачественного кальцита, который имеет хорошее пропускание в видимом диапазоне до ближнего инфракрасного диапазона и может использоваться в диапазоне длин волн от 350 нм до 2,3 мкм. На механическом корпусе имеется градуировка, указывающая направление оптической оси. Во избежание повреждений светоделитель LBTEK предварительно установлен в металлический корпус диаметром 1 дюйм и может использоваться с поворотным креплением LBTEK для удобства пользователя.
