Фотоприемник с фиксированным коэффициентом усиления на основе индия галлия мышьяка

Технические характеристики
Изображения
Преломление

Описание продукта

Фотоприемник LBTEK с фиксированным коэффициентом усиления (Fixed Gain Photodetector) - это устройство, используемое для фотоэлектрического преобразования, в основном используемое в областях оптической связи, оптического зондирования и оптических измерений. Ядром фотоприемника с фиксированным усилением является светочувствительная область, состоящая из материалов на основе индия, галлия, мышьяка (InGaAs) или кремния (Si). Материалы на основе индия, галлия, мышьяка и кремния обладают хорошими характеристиками фотоэлектрического преобразования в видимом и ближнем инфракрасном диапазонах спектра, поэтому они широко используются в высокоскоростной оптической связи и оптоволоконных датчиках. Светочувствительная область детектора может пропускать падающий свет через оптическое волокно или другой источник света из свободного пространства. Когда свет попадает на светочувствительную область, детекторный материал производит фотоэлектрический эффект, преобразуя световую энергию в электрические сигналы. Этот процесс преобразования в основном основан на внутреннем фотоэлектрическом эффекте и эффекте фотодиода. После фотоэлектрического преобразования электрический сигнал необходимо усилить, чтобы увеличить мощность сигнала и улучшить отношение сигнал/шум. Фиксированное усиление относится к интеграции усилителя с фиксированным коэффициентом усиления внутри фотоприемника, который может усиливать преобразованный слабый электрический сигнал до более высокого уровня для последующей обработки и анализа.

Фотоприемник с фиксированным коэффициентом усиления на основе индия галлия мышьяка

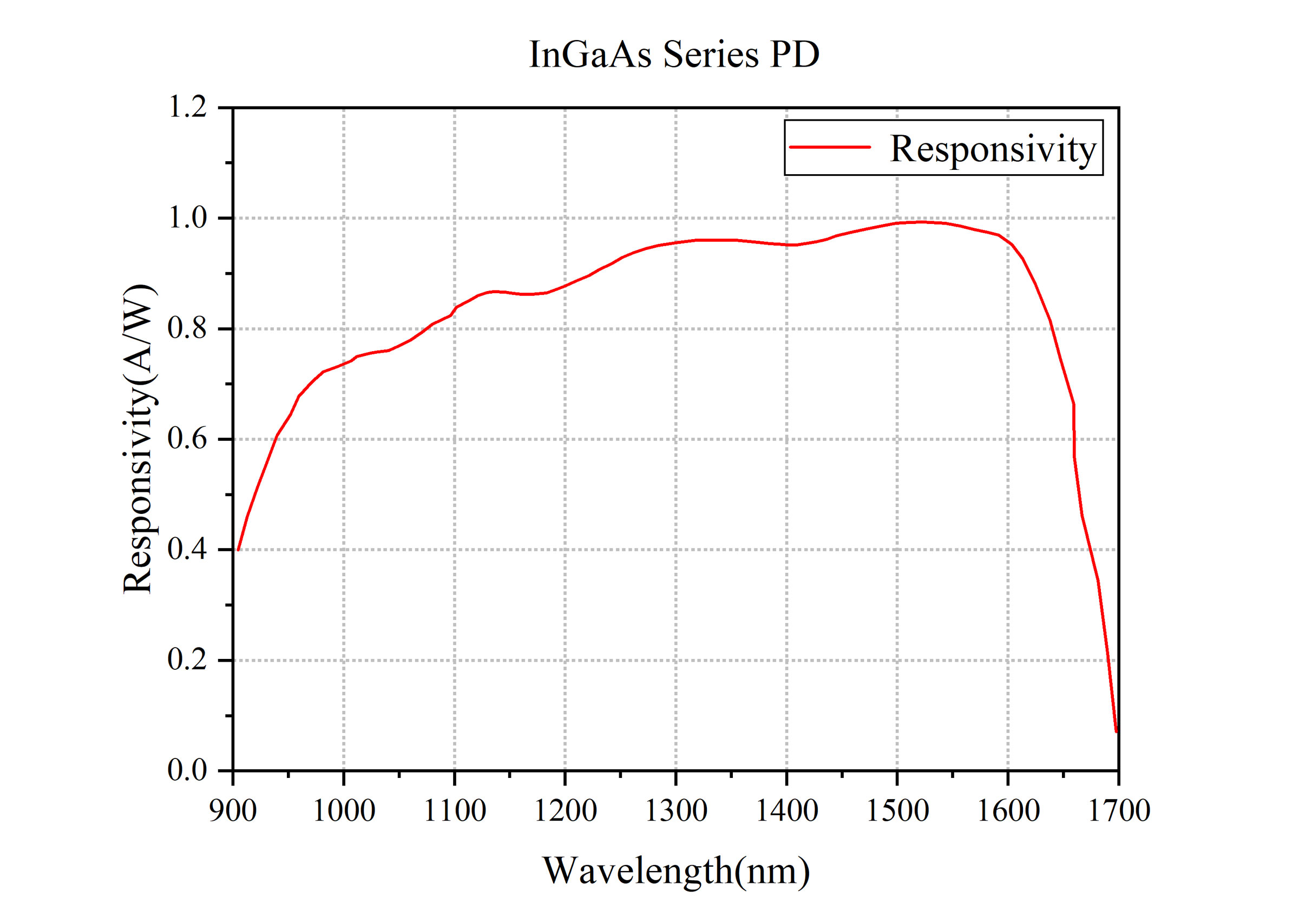

Диапазон спектрального отклика: 800-1700 нм
Тип детектора: индий-галлиевый мышьяк

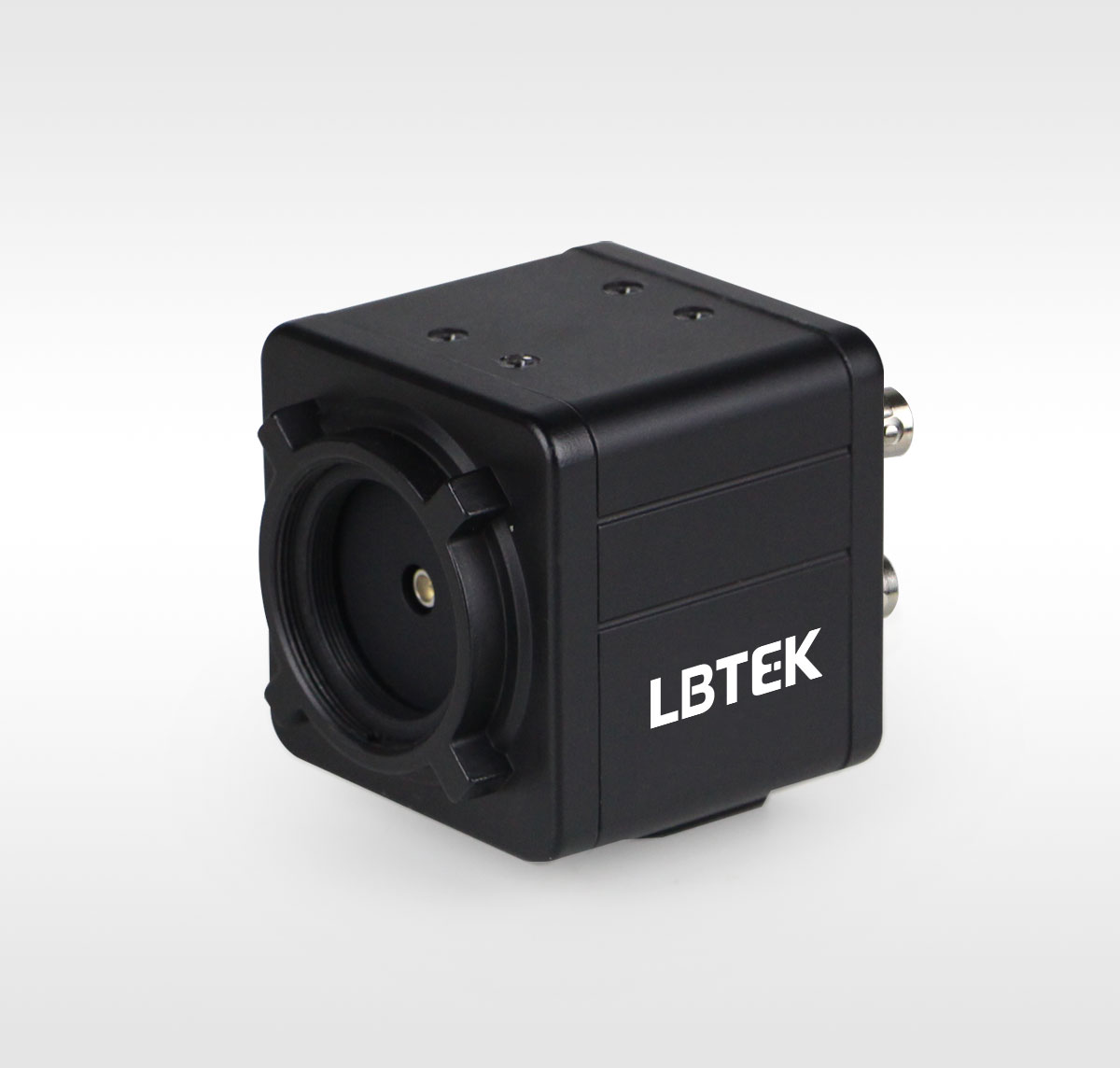

Фотоприемник с индий-галлиево-мышьяковым усилением LBTEK - это фотоприемник с номинальной полосой пропускания и фиксированным коэффициентом усиления, который может измерять оптические сигналы в диапазоне длин волн от 800 нм до 1700 нм. Оптический сигнал поступает на вход с чувствительной поверхности фотоэлектрического датчика, а выходной сигнал выводится в виде напряжения через BNC. Корпус фотоприемника имеет монтажное отверстие с резьбой 1/4"-20 дюймов для удобства установки и фиксации. Корпусная часть также поставляется с двумя резьбовыми кольцами разных размеров. Эти два резьбовых кольца подходят для промышленного применения и научных исследований и могут быть легко адаптированы к внешним оптическим компонентам, таким как фильтры, аттенюаторы, линзы, переходные диски оптического волокна FC и т.д. Каждый фотоприемник оснащен линейным источником питания постоянного тока с выходной мощностью ±9 В, а входное номинальное напряжение источника питания постоянного тока составляет 220 В переменного тока/50 Гц.

Модель	Источник энергии	НЭП	Диаметр светочувствительной поверхности	Время нарастания b	Стоимость	Доставка
PD-IAF-800B002	± 9 В постоянного тока, 100 мА	63 вТ/√Гц	3 мм	175 нс	1 800 USD	90 дней

PD-IAF-800B005	± 9 В постоянного тока, 100 мА	64,5 вТ/√Гц	2 мм	68 нс	1 207 USD	90 дней

PD-IAF-800B012	± 9 В постоянного тока, 100 мА	26 вТ/√Гц	1 мм	29 нс	1 207 USD	90 дней

PD-IAF-800B025	±12 В постоянного тока, 100 мА	5 вТ/Гц1/2	0,5 мм	14 нс	1 191 USD	90 дней

PD-IAF-800B050	± 9 В постоянного тока, 100 мА	4,6 вТ/√Гц	1 мм	7 нс	1 191 USD	90 дней

Фотоприемник с фиксированным коэффициентом усиления на основе кремния

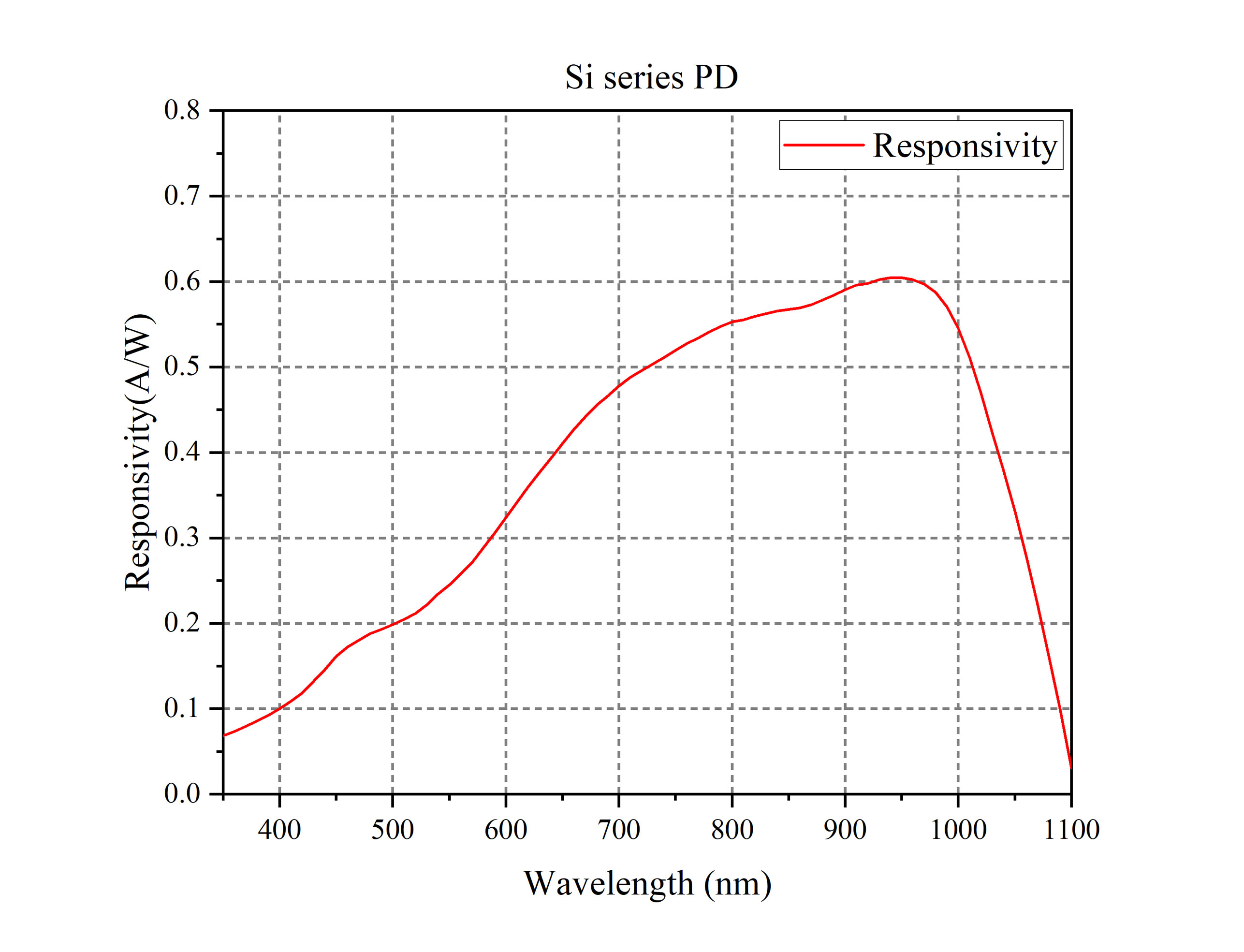

Диапазон спектрального отклика: 320/400-1000 нм
Тип детектора: на основе кремния

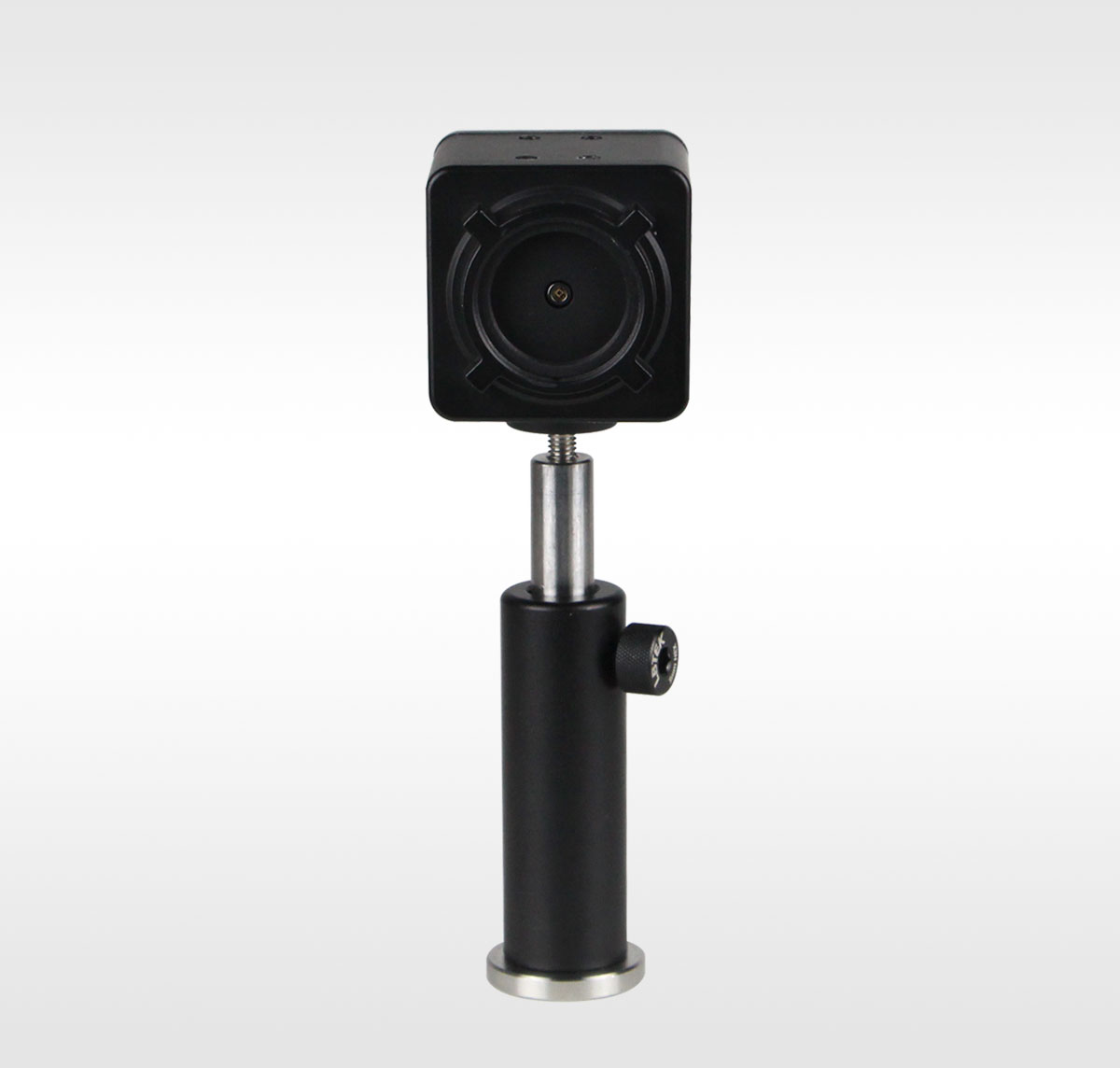

Фотоприемник LBTEK с фиксированным усилением на основе кремния - это фотоприемник с номинальной полосой пропускания и фиксированным коэффициентом усиления, который может измерять оптические сигналы в диапазоне длин волн от 320/400 нм до 1000 нм. Оптический сигнал поступает на вход с чувствительной поверхности фотоэлектрического датчика, а выходной сигнал выводится в виде напряжения через BNC. Корпус фотоприемника имеет монтажное отверстие с резьбой 1/4"-20 дюймов для удобства установки и фиксации. Корпусная часть также поставляется с двумя резьбовыми кольцами разных размеров. Эти два резьбовых кольца подходят для промышленного применения и научных исследований и могут быть легко адаптированы к внешним оптическим компонентам, таким как фильтры, аттенюаторы, линзы, переходные диски оптического волокна FC и т.д. Каждый фотоприемник оснащен линейным источником питания постоянного тока с выходной мощностью ±9 В, а входное номинальное напряжение источника питания постоянного тока составляет 220 В переменного тока/50 Гц.

Модель	НЭП	Диаметр светочувствительной поверхности	Время нарастания b	Стоимость	Доставка
PD-SAF-320A20K	2,2 вТ/√Гц	3,6×3,6 мм	1.7 мкс	1 080 USD	90 дней

PD-SAF-400A005	5,3 вТ/√Гц	2,5×2,5 мм	68 нс	728 USD	90 дней

PD-SAF-400A02K	0,18 вТ/√Гц	2,5×2,5 мм	18 мкс	1 270 USD	90 дней

PD-SAF-400A050	11 вТ/√Гц	1,2× 1,2 мм	7 нс	926 USD	90 дней
