Вогнутые зеркала с металлическим покрытием и внеосевыми отверстиями

Технические характеристики
Изображения
Техническое описание

Описание продукта

Оптический материал: UVFS
Доступны версии со сквозными отверстиями и без них.
Применение: конвергенция луча, коллимация, сбор и визуализация

Вогнутые зеркала с металлическим покрытием очень подходят для схождения или коллимации луча, сбора луча и т. д. Источников света широкого спектра, и они обладают высокой отражательной способностью в широком диапазоне спектра. Луч света отражается от поверхности металлической пленки без хроматических аберраций. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Позолоченные зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить металлическую пленку. от окисления и воздействия на оптические характеристики. LBTEK предлагает позолоченные вогнутые зеркала без сквозных отверстий и с внеосевыми отверстиями. Все зеркала тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать пользователям высококачественную зеркальную продукцию. Для других вогнутых зеркал из металлической пленки, изготовленных на заказ, обратитесь в службу технической поддержки LBTEK.

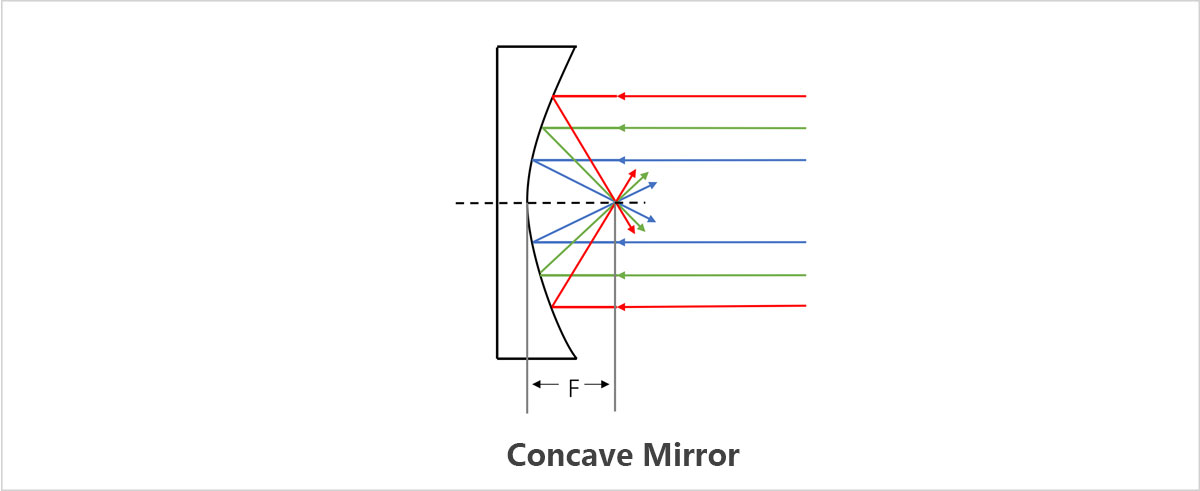

Принципиальная схема

Общие параметры

Рабочая длина волны: 2,0 мкм-20,0 мкм	Чистая апертура: 90% СА
Отражательная способность: Ravg>98%	Чистота поверхности (царапины/ямки): 40/20
Материал: УФ плавленый кремнезем

отражатель металлической пленки

1. Определение

Металлические материалы обычно представляют собой агрегаты зерен, состоящих из мелких кристаллов с неправильной ориентацией.Свет не может распространяться внутри металла и может распространяться только по поверхности металла.Однако, поскольку металлические материалы являются проводниками, в процессе распространения свет будет генерировать джоулево тепло. и потери невелики.Часть световой энергии, поэтому отражатель из металлической пленки можно сделать, нанеся металлическую пленку на подложку, но металл поглощает свет, а отражательная способность ниже, чем у диэлектрических пленочных отражателей.

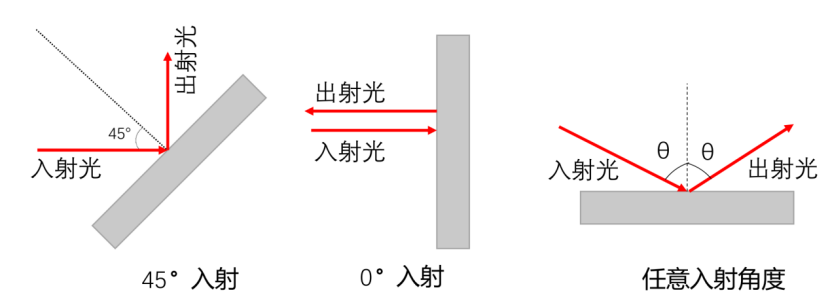

Рис. 1. Принципиальная схема оптического пути металлопленочного отражателя.

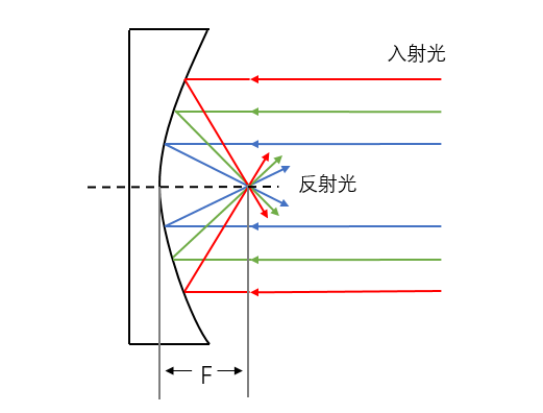

Рисунок 2. Принципиальная схема оптического пути вогнутого отражателя из металлической пленки.

2. Характеристики

1. Любой угол падения;

2. Рабочая длина волны : 450 нм – 20 мкм ;

3. Высокая отражательная способность.

3. Отражатель из диэлектрической пленки и отражатель из металлической пленки.

	диэлектрический пленочный отражатель	отражатель металлической пленки
Отражательная способность	>99%	>93%
Рабочая длина волны	400-750 нм	480 нм - 20 мкм
поглощение материала	никто	иметь
Чувствительность к углу падения	высокий	Низкий
твердость	высокий	Низкий
расходы	высокий	Низкий

4. Описание

Зеркала с металлическим покрытием очень подходят для оптических систем широкого спектра (рабочая длина волны 450 нм-20 мкм ) и обладают высокой отражательной способностью в широком диапазоне спектра. Поскольку твердость металлической пленки низкая, ее легко поцарапать, она легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью.Чтобы устранить эти недостатки, LBTEK добавит слой защитной пленки из диоксида кремния на поверхность отражателя с металлическим покрытием для изоляции металла.Пленка находится в непосредственном контакте с воздухом, чтобы предотвратить окисление металлической пленки и влияние на оптические характеристики.

Все металлопленочные отражатели LBTEK тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать пользователям высококачественную продукцию по разумным ценам.

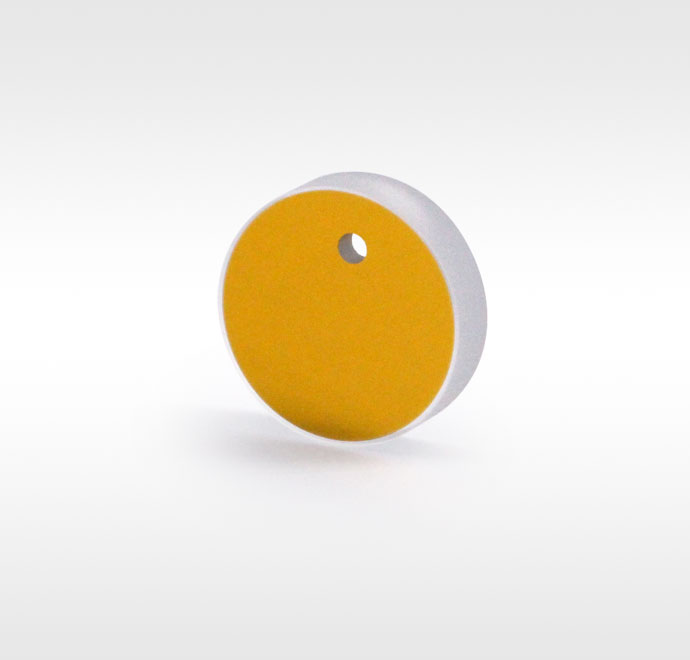

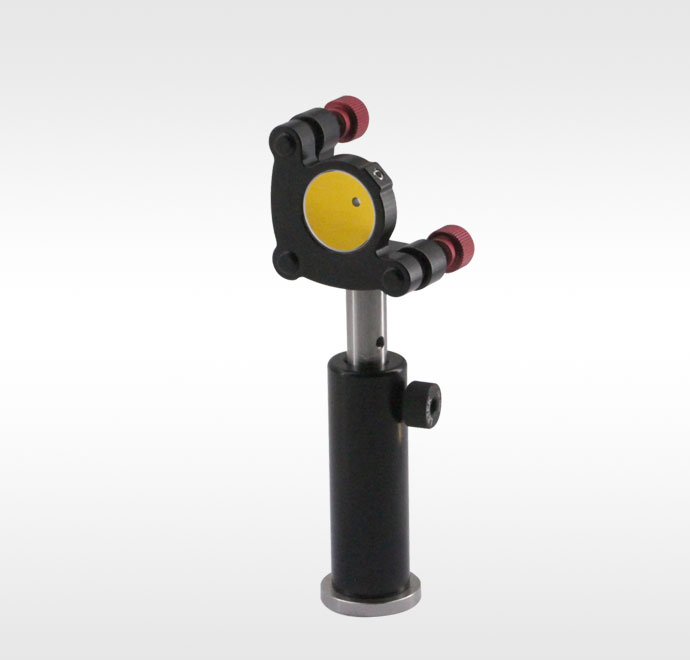

Вогнутые зеркала с металлическим покрытием и внеосевыми отверстиями

Материал подложки: UVFS
Рабочая длина волны: 2,0–20,0 мкм
Защитный слой из диоксида кремния
Конвергенция луча, коллимация, сбор и визуализация

LBTEK предлагает позолоченные вогнутые зеркала с внеосевыми отверстиями. Два позолоченных вогнутых зеркала с одинаковым фокусным расстоянием могут образовать полость. По крайней мере, одно из этих зеркал имеет сквозное отверстие (центральное отверстие или внеосевое отверстие), через которое свет входит и выходит через отверстие в вогнутом зеркале и многократно отражается внутри полости, прежде чем вернуться в точку входа, что может быть используется в качестве поглотителя газа Herriot. Сквозные зеркала LBTEK имеют апертуру Ø3,0 мм с фаской 60° на задней стороне. В вогнутых зеркалах LBTEK с золотым покрытием в качестве основного материала используется плавленый кварц с УФ-излучением, который обладает более высокой термостойкостью. Поверхность покрыта защитной пленкой из диоксида кремния, которая используется для изоляции металлической пленки от прямого контакта с воздухом и предотвращения окисления металлической пленки и влияния на оптические характеристики.

	Модель	Центральная толщина	Толщина края	Фокусное расстояние	Сравнение	Документы	Стоимость	Доставка	Корзина
	CM10-F100-AU-OH03	6,0 мм	6,4 мм	100,0 мм			471 USD	90 дней

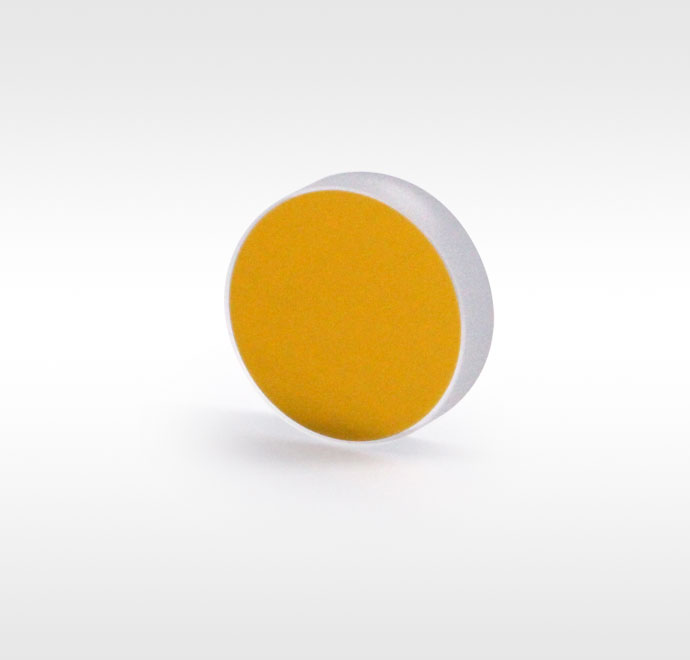

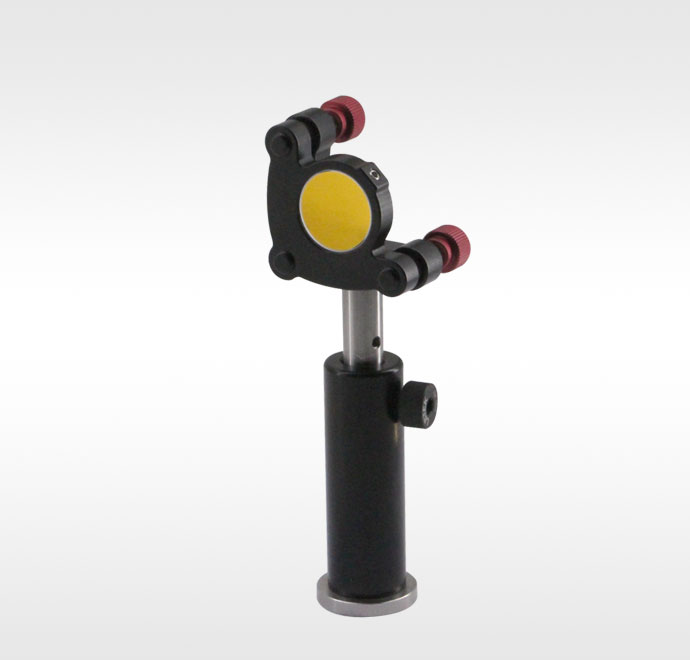

Вогнутые зеркала с металлическим покрытием, без апертуры

Материал подложки: UVFS
Рабочая длина волны: 2,0–20,0 мкм
Защитный слой из диоксида кремния
Конвергенция луча, коллимация, сбор и визуализация

Вогнутое зеркало с золотым покрытием, поставляемое LBTEK, использует золотую пленку, улучшенную в среднем инфракрасном диапазоне. По сравнению со стандартным зеркалом с золотым покрытием, это зеркало имеет более высокую отражательную способность в диапазоне от 2 мкм до 20 мкм, а средняя отражательная способность может достигать более 98%. Зеркало использует УФ-плавленый кварц в качестве основного материала, который обладает более высокой термостойкостью. Поверхность покрыта защитной пленкой из диоксида кремния, которая используется для изоляции металлической пленки от прямого контакта с воздухом и предотвращения окисления металлической пленки и влияния на оптические характеристики.
