Зеркала с металлическим покрытием очень подходят для отклонения светового пути источников света широкого спектра, которые имеют высокую отражательную способность в широком диапазоне спектра. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью. Посеребренные зеркала LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить металлическую пленку. от воздействия окисления оптические характеристики. LBTEK предлагает три зеркала из металлической пленки: алюминированное, серебряное и золотое. Все наши зеркала тщательно обработаны, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные зеркальные изделия по разумным ценам. Для изготовления зеркал с металлическим покрытием на заказ обращайтесь в службу технической поддержки LBTEK. |
| ||||
| |||||
 |
 |
|

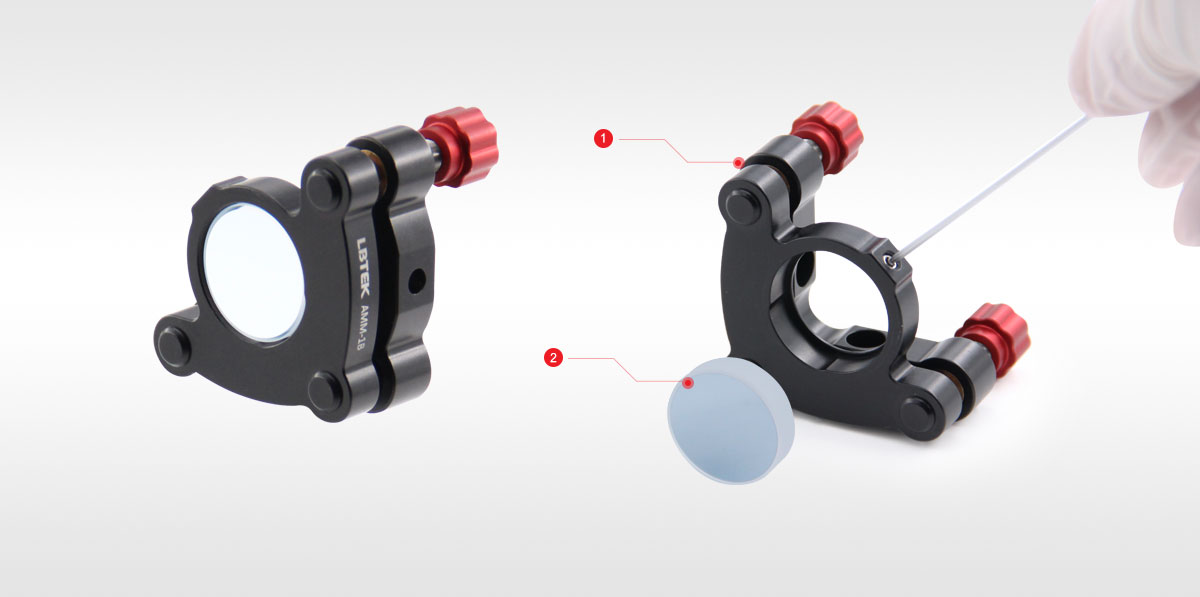

① Стандартное крепление для двумерной регулировки O-типа Ø12,7 мм AMM-05B×1 |
② Отражатель Ø12,7 мм |
|

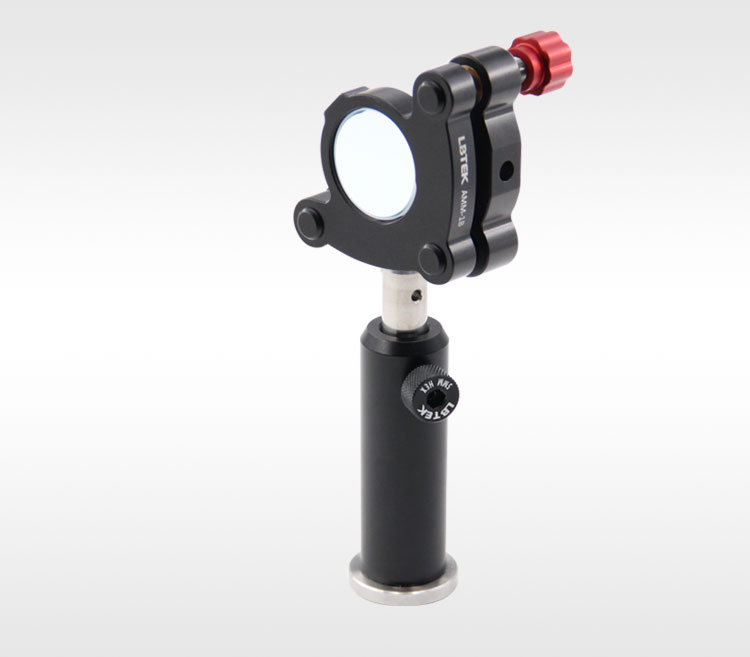

① Стандартное крепление для двумерной регулировки О-типа Ø25,4 мм AMM-1B×1 |
② Отражатель Ø25,4 мм |
|
① Стандартное крепление для двумерной регулировки О-типа Ø50,8 мм AMM-2B×1 |
② Отражатель Ø50,8 мм |

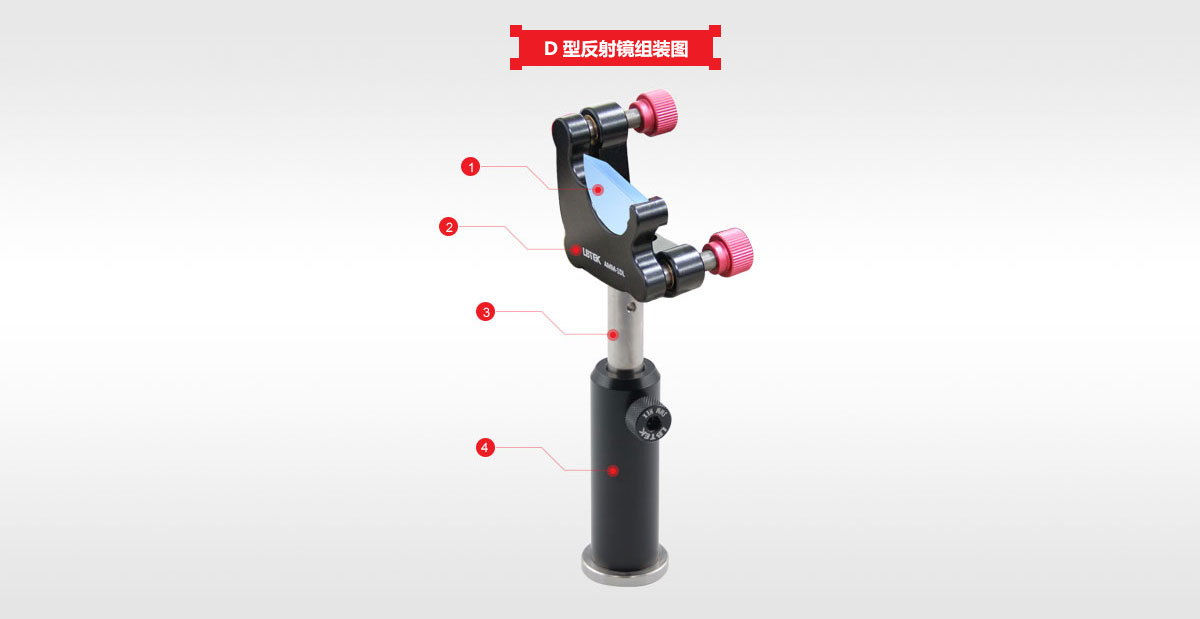

| Схема сборки отражателя LBTEK типа D |

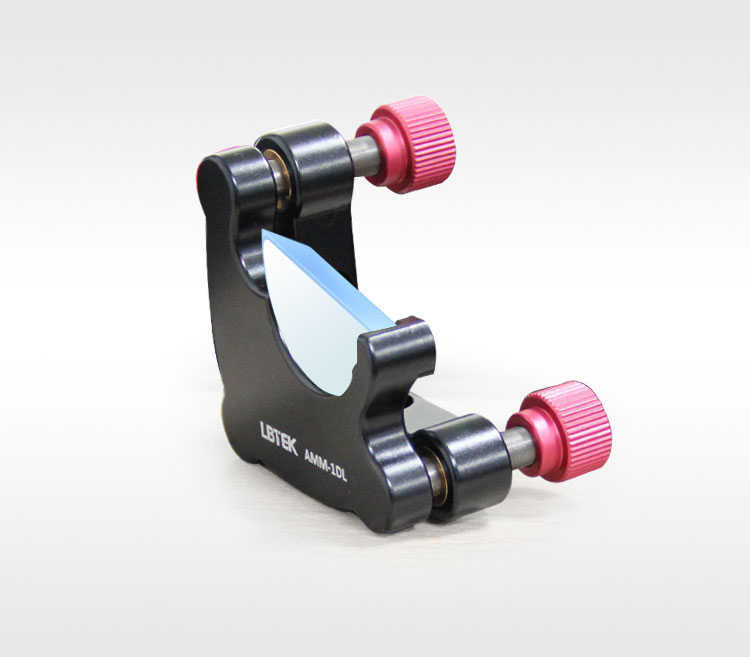

① Отражатель диэлектрический пленочный Ø25,4 ммD-образный БДМ1Д-А ×1 | ② D-образная рамка зеркала АММ-1ДЛ ×1 |
| ③ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1 | ④ Тип основания: опорный кронштейн PH-75B × 12,7 мм. |
отражатель металлической пленки
1. Определение
Металлические материалы обычно представляют собой агрегаты зерен, состоящих из мелких кристаллов с неправильной ориентацией.Свет не может распространяться внутри металла и может распространяться только по поверхности металла.Однако, поскольку металлические материалы являются проводниками, в процессе распространения свет будет генерировать джоулево тепло. и потери невелики.Часть световой энергии, поэтому отражатель из металлической пленки можно сделать, нанеся металлическую пленку на подложку, но металл поглощает свет, а отражательная способность ниже, чем у диэлектрических пленочных отражателей.

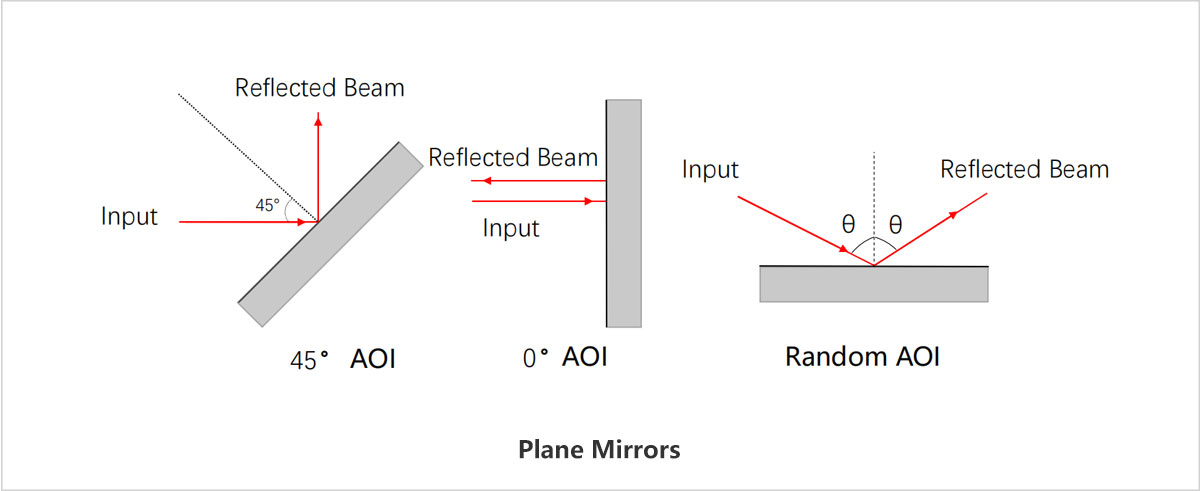

Рис. 1. Принципиальная схема оптического пути металлопленочного отражателя.
Рисунок 2. Принципиальная схема оптического пути вогнутого отражателя из металлической пленки.
2. Характеристики
1. Любой угол падения;
2. Рабочая длина волны : 450 нм – 20 мкм ;
3. Высокая отражательная способность.
3. Отражатель из диэлектрической пленки и отражатель из металлической пленки.
| диэлектрический пленочный отражатель | отражатель металлической пленки | |
| Отражательная способность | >99% | >93% |
| Рабочая длина волны | 400-750 нм | 480 нм - 20 мкм |
| поглощение материала | никто | иметь |
| Чувствительность к углу падения | высокий | Низкий |
| твердость | высокий | Низкий |
| расходы | высокий | Низкий |
4. Описание
Зеркала с металлическим покрытием очень подходят для оптических систем широкого спектра (рабочая длина волны 450 нм-20 мкм ) и обладают высокой отражательной способностью в широком диапазоне спектра. Поскольку твердость металлической пленки низкая, ее легко поцарапать, она легко окисляется, обесцвечивается или отслаивается в среде с высокой влажностью.Чтобы устранить эти недостатки, LBTEK добавит слой защитной пленки из диоксида кремния на поверхность отражателя с металлическим покрытием для изоляции металла.Пленка находится в непосредственном контакте с воздухом, чтобы предотвратить окисление металлической пленки и влияние на оптические характеристики.
Все металлопленочные отражатели LBTEK тщательно обрабатываются, а качество строго контролируется, чтобы гарантировать пользователям высококачественную продукцию по разумным ценам.

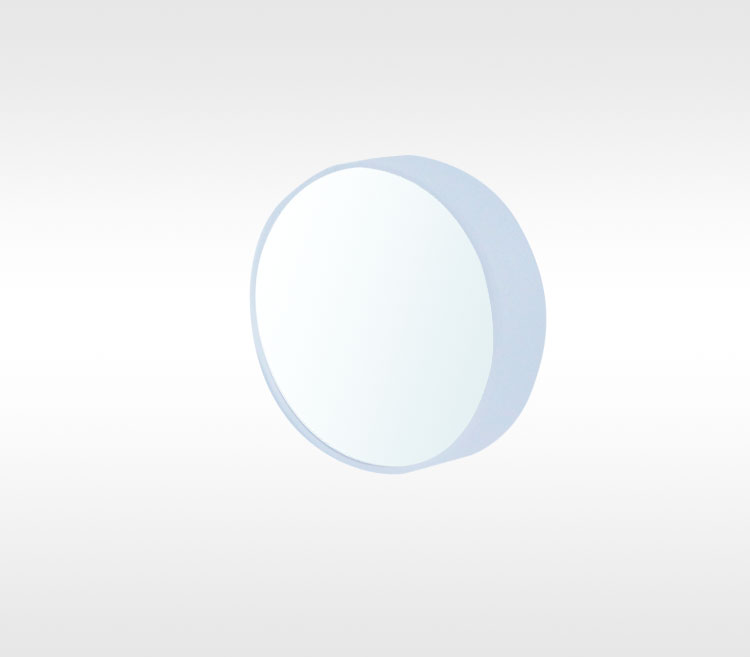

Металлическое плоское зеркало, серебряное покрытие: 450 нм-20,0 мкм, круглое
- Материал подложки: стекло Борофлоат, H-K9L
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
- Рабочая длина волны: 450 нм-20,0 мкм (серебряная пленка)
LBTEK предлагает металлические плоские зеркала с серебряным напылением Ø12,7 мм, Ø25,4 мм и Ø50,8 мм Зеркала с металлическим напылением идеально подходят для отклонения светового пути источников света широкого спектра с высокой отражательной способностью в широком спектре. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Зеркала с металлическим покрытием LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить подвергается воздействию окисления оптические характеристики.
| Модель | Толщина | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| PM05-AG | 3,1 мм | 70 USD | 90 дней | ||||
| PM05T-AG | 6,0 мм | 71 USD | 90 дней | ||||
| PM10-AG | 6,0 мм | 116 USD | 90 дней | ||||
| PM10-AG-P10 | 6,0 мм | 1 056 USD | 90 дней | ||||
| PM10-AG-UF-SP | 6,0 мм | 116 USD | 90 дней | ||||
| PM20-AG | 12,7 мм | 249 USD | 90 дней | ||||
| PM20-T08-AG-SP | 8,0 мм | 195 USD | 90 дней | ||||
| PM40-AG-SP | 12,00 мм | 527 USD | 90 дней |
Металлическое плоское зеркало, серебряное покрытие: 450 нм-20,0 мкм, квадратное
- Материал подложки: стекло Борофлоат
- Рабочая длина волны: 450 нм-20,0 мкм (серебряная пленка)
- Защитный слой из диоксида кремния
- Применение: отклонение оптического пути
LBTEK предлагает металлические плоские зеркала квадратной формы с серебряным покрытием. Зеркала с металлическим покрытием очень подходят для отклонения светового пути источников света широкого спектра и обладают высокой отражательной способностью в широком диапазоне спектра. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Зеркала с металлическим покрытием LBTEK покрыты защитной пленкой из диоксида кремния на поверхности, чтобы изолировать металлическую пленку от прямого контакта с воздухом и предотвратить подвергается воздействию окисления оптические характеристики.
| Модель | Толщина | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| PMS05-AG | 3,1 мм | 75 USD | 90 дней | ||||
| PMS10-AG | 6,0 мм | 131 USD | 90 дней |

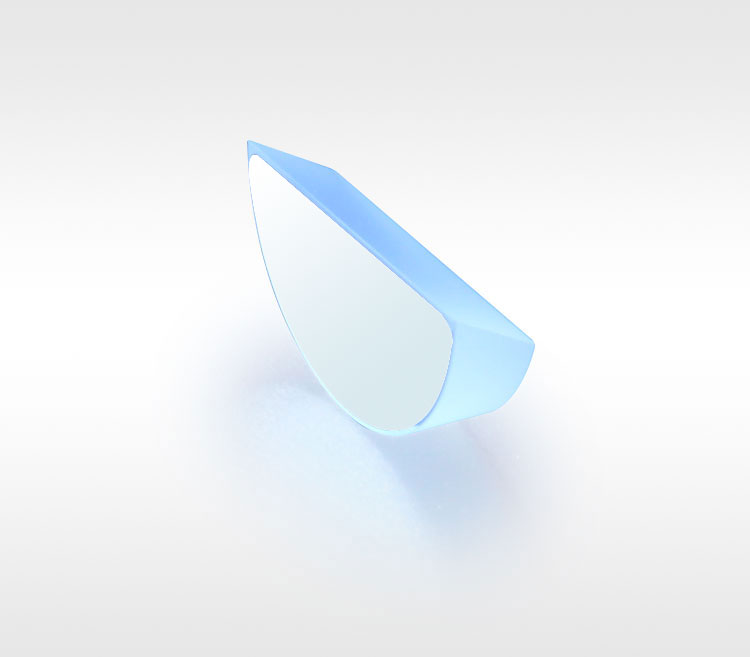

Плоское зеркало с металлическим покрытием, серебряное покрытие: 450 нм-20,0 мкм, D-образная форма
- Материал подложки: Борофлоат 33
- Защитный слой из диоксида кремния
- Применение: Разделение луча
LBTEK предлагает D-образные зеркала с серебряным напылением с высокой отражательной способностью в широком спектральном диапазоне, подходящие для выбора одного луча из двух близко расположенных лучей, плюс клиновидные кромки на обратной стороне прямой кромки зеркала, угол 45°, что удобен для расходящихся или сходящихся лучей для разделения. Металлическая пленка легко окисляется, обесцвечивается или отслаивается в условиях высокой влажности. Металлическое покрытие зеркала LBTEK покрыто защитной пленкой из диоксида кремния на его поверхности для изоляции. Металлическая пленка находится в прямой контакт с воздухом для предотвращения окисления металлической пленки и влияния на оптические свойства.
