пространственный модулятор света
один. принцип
Пространственный модулятор света представляет собой разновидность оптического эффекта, основанного на электрооптических, акустооптических, магнитооптических, фоторефрактивных и других оптических эффектах.Он может модулировать оптические параметры (амплитуду, фазу, состояние поляризации) светового поля в реальном времени. время и запись информации в процессе., активные устройства, помогающие осуществлять управление световым полем. Панель модуляции пространственного модулятора света обычно состоит из множества независимых блоков с определенными оптическими эффектами.Каждый блок может независимо управляться внешними сигналами и изменять собственные оптические свойства, модулируя тем самым световые волны, освещаемые на нем.
два. приложение
- Формирование луча, лазерная обработка, структурированное освещение.
- Коррекция волнового фронта, визуализация адаптивной оптики.
- Информационная модуляция, система фотолитографии, голографическая печать.
три. иллюстрировать
В настоящее время пространственные модуляторы света можно разделить на отражающие и пропускающие типы в соответствии с различными методами считывания света считывания; в соответствии с различными входными сигналами управления их можно разделить на электрическую адресацию и оптическую адресацию. LBTEK пространственный модулятор светаНа основе технологии микродисплеев отражающих жидких кристаллов на кремнии ( LCoS ) посредством управления электрическим сигналом можно добиться однопиксельной адресуемой свободной фазовой модуляции на жидком кристалле на основе кремния для генерации произвольных двумерных фазовых структур. Прилагаемый графический интерфейс программного обеспечения позволяет регулировать фазовую характеристику пространственного модулятора света на разных длинах волн ( 450–1600 нм ).
Пространственный модулятор света, предоставляемый LBTEK , управляется сигналом DVI , поддерживает режим отображения активной матрицы с разрешением 1920×1200 ( WUXGA ), управляет на высокой частоте (> 1 кГц ) и точной линейной чисто фазовой адресацией (адресация с глубиной цвета 10 бит ), он может по-прежнему поддерживают сверхнизкие фазовые колебания (< 0,001 πrad ), что делает его очень подходящим для таких приложений, как лазерная обработка, оптическое переключение, коррекция волнового фронта и формирование импульсов.

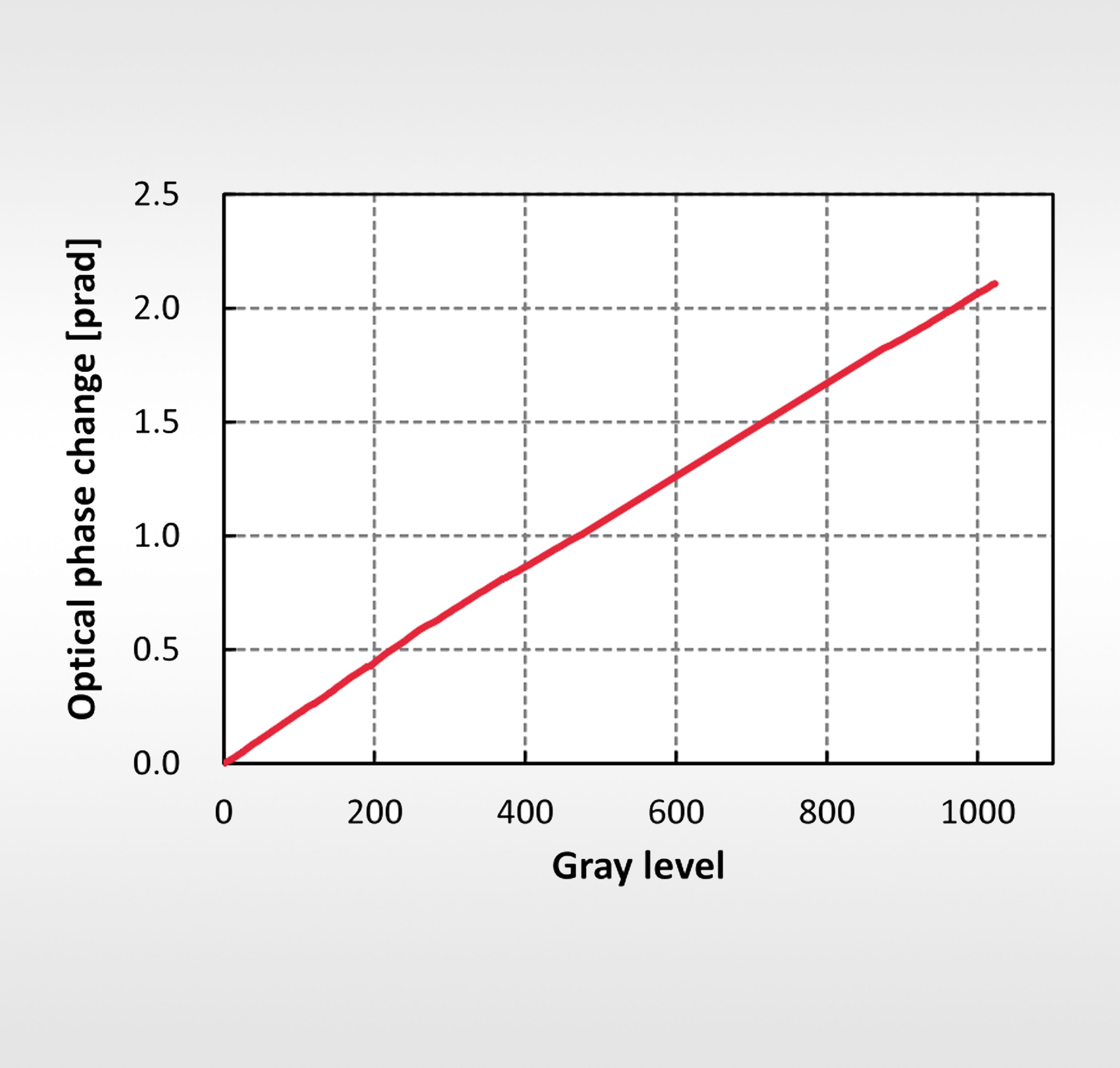

Рисунок 1. Изменение фазы пространственного модулятора света серии SLM-2K-8 в зависимости от уровня серого
Обратите внимание, что при работе с пространственным модулятором света необходимо избегать следующих ситуаций:
- Жидкость льется
- Почисти или перенеси
- Соединительный кабель поврежден.
- Сжатие столкновений
В среде использования следует избегать следующих ситуаций:
- Прямой солнечный свет, высокая температура и высокая влажность.
- Пыль , едкий газ
- Вибрация , электрическое поле / помехи магнитного поля
На основе просветляющего покрытия ЖК-панели компания LBTEK в настоящее время предлагает пространственные модуляторы света, поддерживающие несколько диапазонов волн с рабочим диапазоном длин волн 350–1650 нм.Более подробную информацию и инструкции можно найти в руководстве по продукту, прилагаемом к продукту.

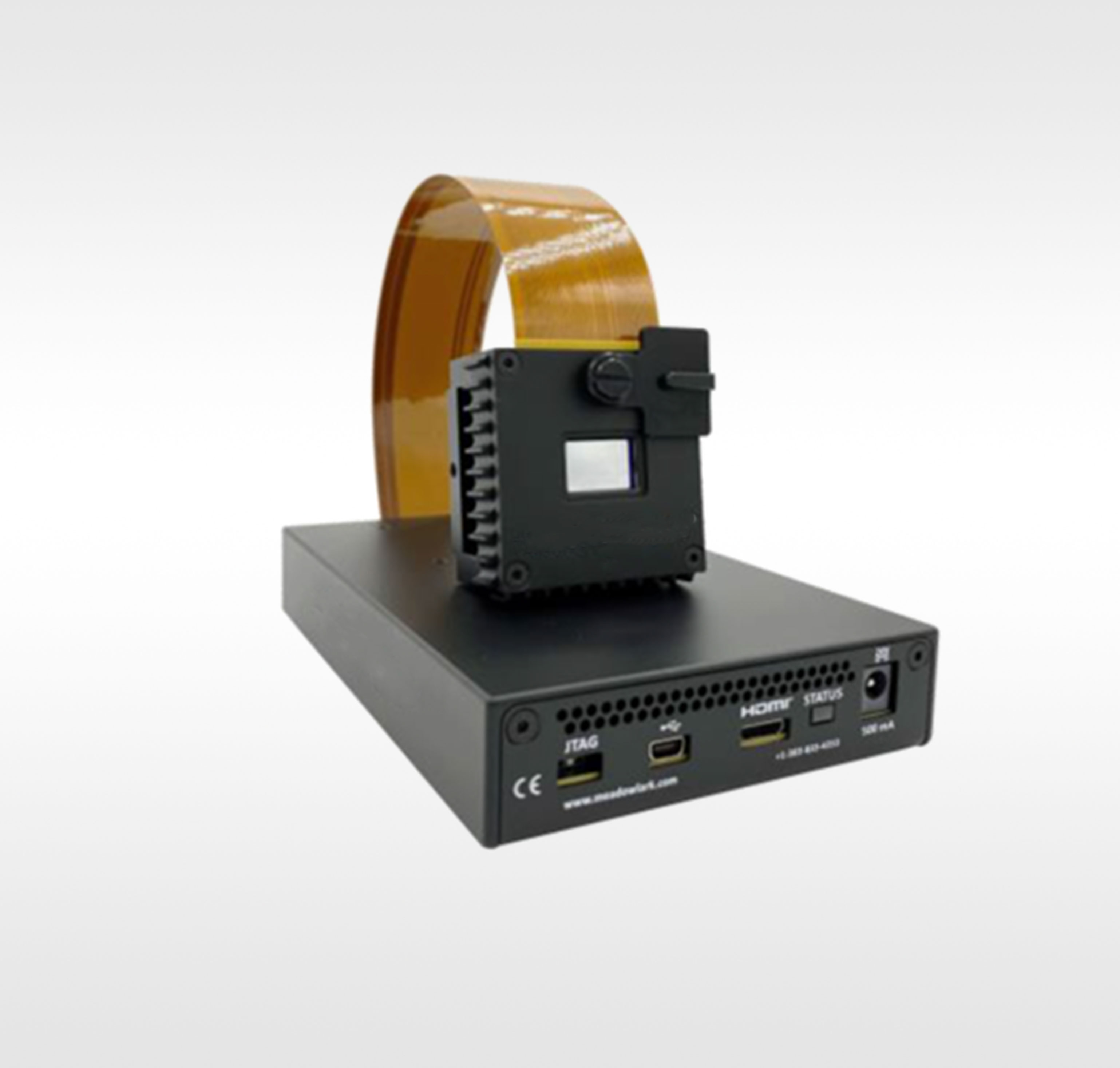

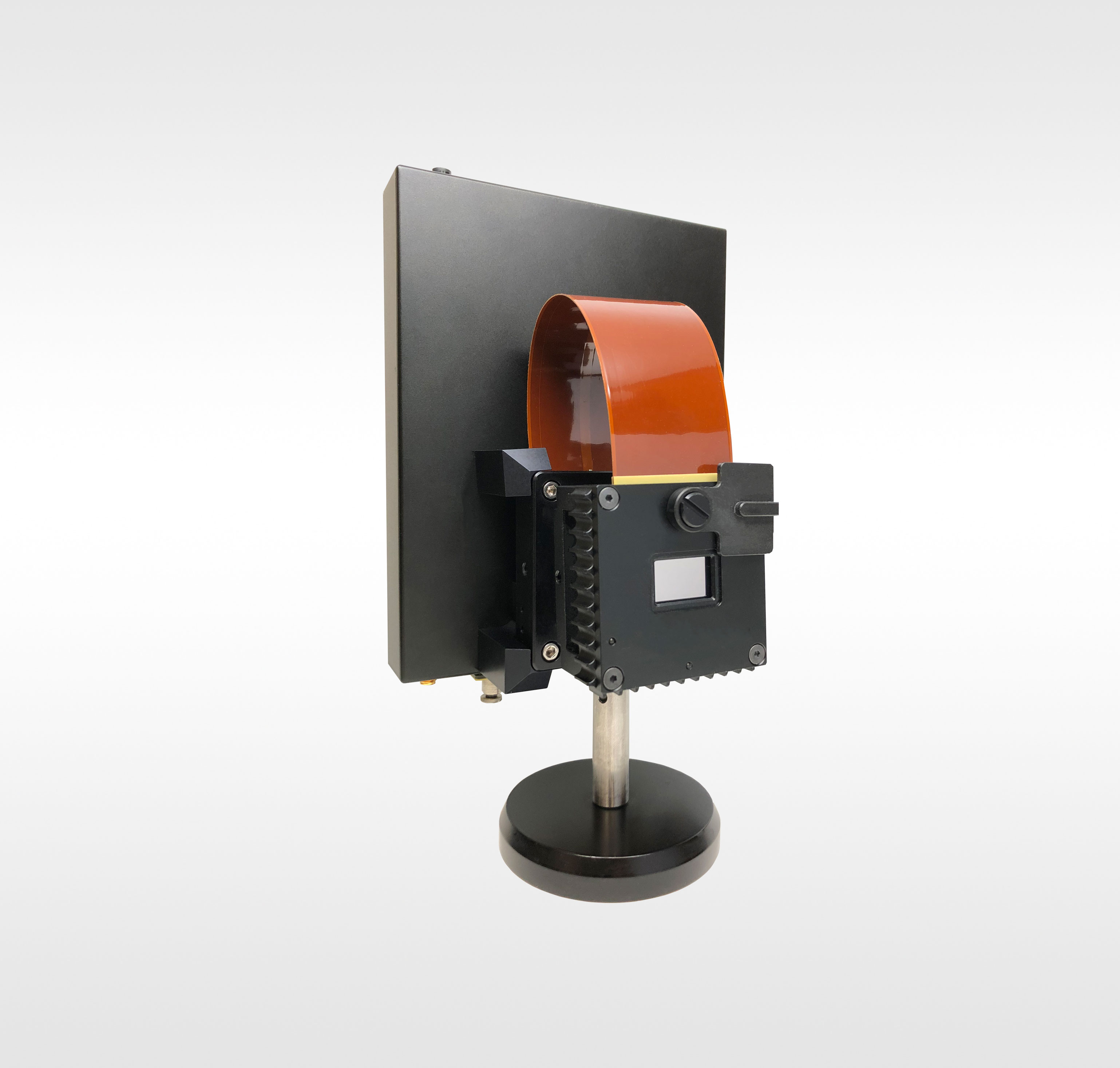

Пространственный модулятор света, разрешение 1920×1200, высокий коэффициент заполнения
- Сверхнизкие колебания фазы, подходящие для прецизионных применений
- Сверхбыстрая скорость отклика ЖК-дисплея
- Подходит для лазерной обработки, коррекции волнового фронта и других применений
Пространственный модулятор света, поставляемый компанией LBTEK, представляет собой устройство, использующее принцип двулучепреломления жидких кристаллов для модуляции фазы света в реальном времени (также можно модулировать амплитуду или их комбинацию). Он поддерживает режим отображения с активной матрицей с разрешением 1920×1200 (WUXGA), который обладает характеристиками высокого коэффициента заполнения и сверхвысокой фазовой стабильности. Он может быть широко использован в лазерной связи, голограф ических оптических пинцетах, оптогенетике, неврологии, микроскопии, формировании импульсов, коррекции волнового фронта, астрономической адаптации и других областях.
| Модель | Рабочая длина волны | Частота обновления | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|
| E19×12-400-800-HDM8 | 400 нм-800 нм | 60 Гц | По запросу | 90 дней | ||||
| E19×12-500-1200-HDM8 | 500 нм-1200 нм | 30 Гц | По запросу | 90 дней | ||||
| E19×12-850-1650-HDM8 | 850 нм-1650 нм | 15 Гц | По запросу | 90 дней |

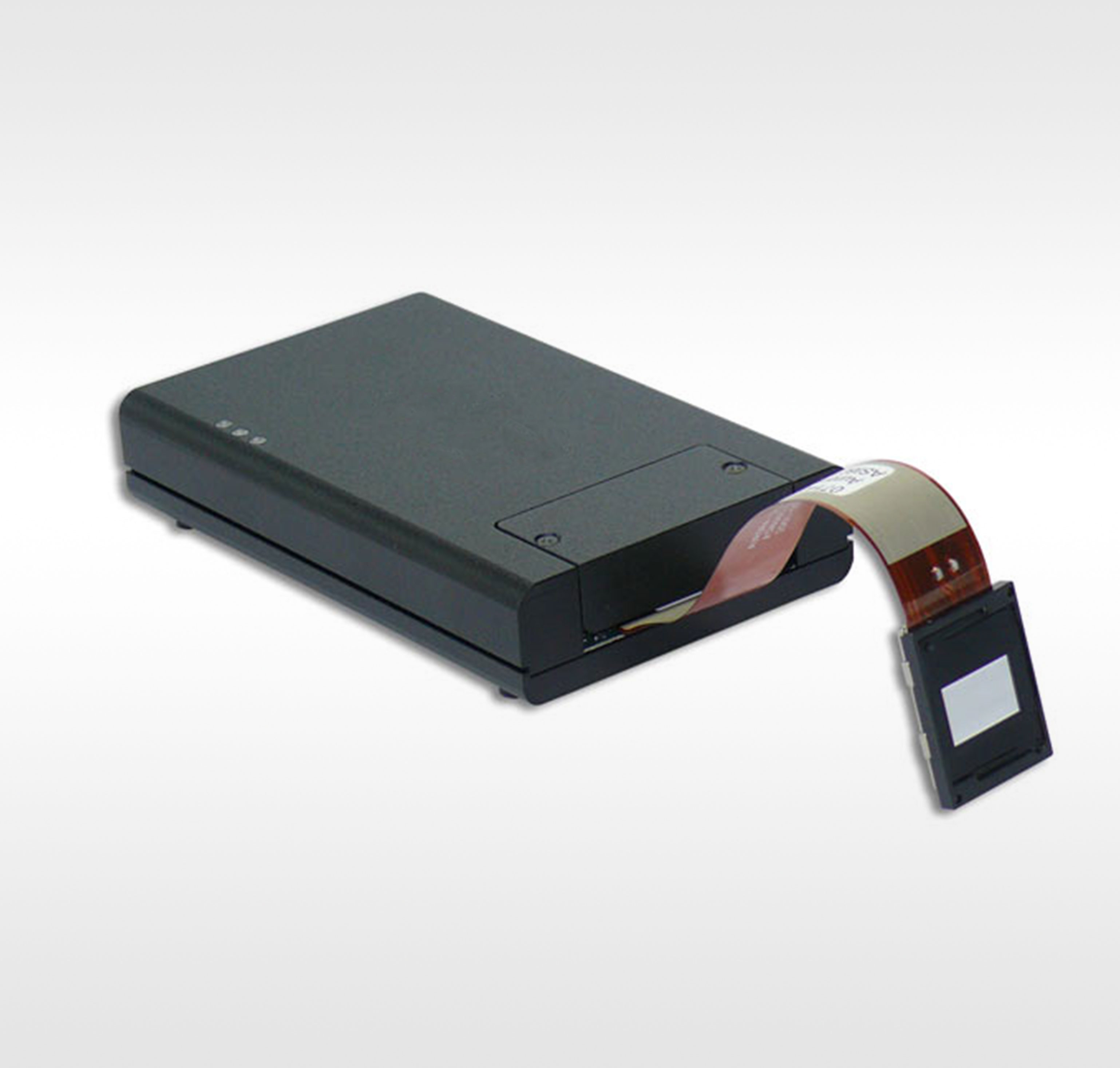

Пространственный модулятор света, разрешение 1920×1080
- Интерфейс передачи данных HDMI HD
- Коэффициент заполнения: 93%
- 350-1700 нм, доступны различные рабочие длины волн

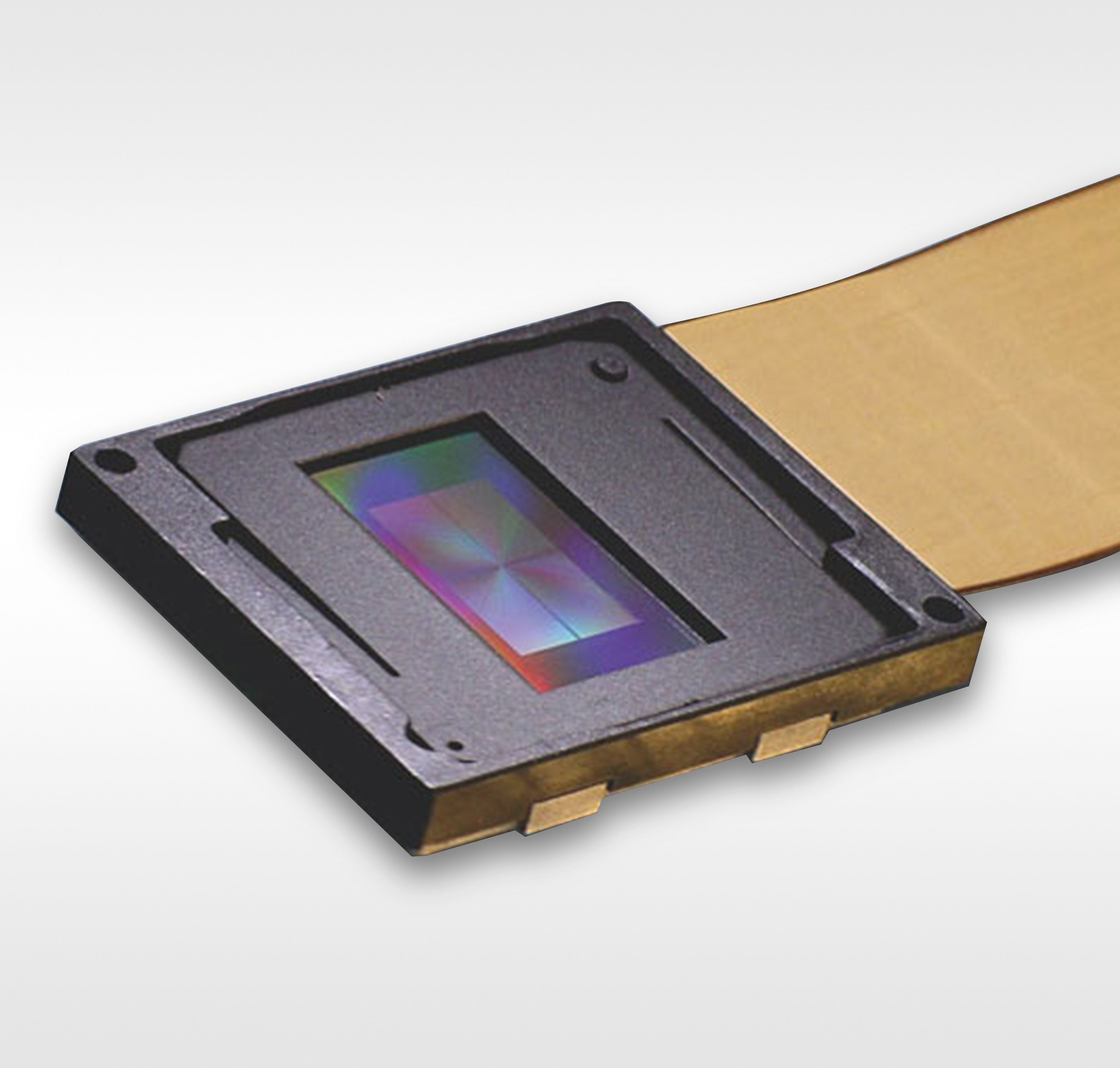

Пространственный модулятор света, поставляемый компанией LBTEK, состоит из драйвера со стандартным цифровым видеоинтерфейсом (HDMI) и микродисплеем pure phase LCOS с разрешением 1920×1080 и интервалом ячеек 8 мкм. Это устройство, использующее принцип двулучепреломления жидких кристаллов для модуляции фазы света в реальном времени (также может быть достигнута амплитудная модуляция или комбинация этих двух методов). Драйвер использует интерфейс HDMI для управления фазовой функцией и использует USB для подключения драйвера для обмена данными. Диспетчер конфигурации на стороне ПК можно использовать для загрузки новых гамма-кривых или других схем цифрового привода для изменения геометрических настроек, яркости, контрастности и электрооптического отклика графики. Кроме того, драйвер также имеет выход синхронизации триггера, который может синхронизировать устройство с внешним устройством.
| Модель | Рабочая длина волны | Коэффициент отражения панели (Ravg) | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|
| NIR-015 | 650-1100 нм | ＞65%-73% | По запросу | 90 дней | ||||
| NIR-134 | 420-1064 нм | ＞80% | По запросу | 90 дней | ||||
| NIR-149 | 1000-1100 нм | ＞93% | По запросу | 90 дней | ||||
| NIRO-023 | 1064-1400 нм | ＞74% | По запросу | 90 дней | ||||
| TELCO-013 | 1400-1700 нм | ＞80% | По запросу | 90 дней | ||||
| TELCO-059 | 1500-1600 нм | ＞90% | По запросу | 90 дней | ||||
| UV-099 | 350-500 нм | ＞90% | По запросу | 90 дней | ||||
| VIS-014 | 420-650 нм | ＞65% | По запросу | 90 дней | ||||
| VIS-016 | 420-650 нм | ＞67% | По запросу | 90 дней | ||||
| VIS-130 | 500-660 нм | ＞94% | По запросу | 90 дней |
