Инструкция по использованию держателя светодиодной лампы

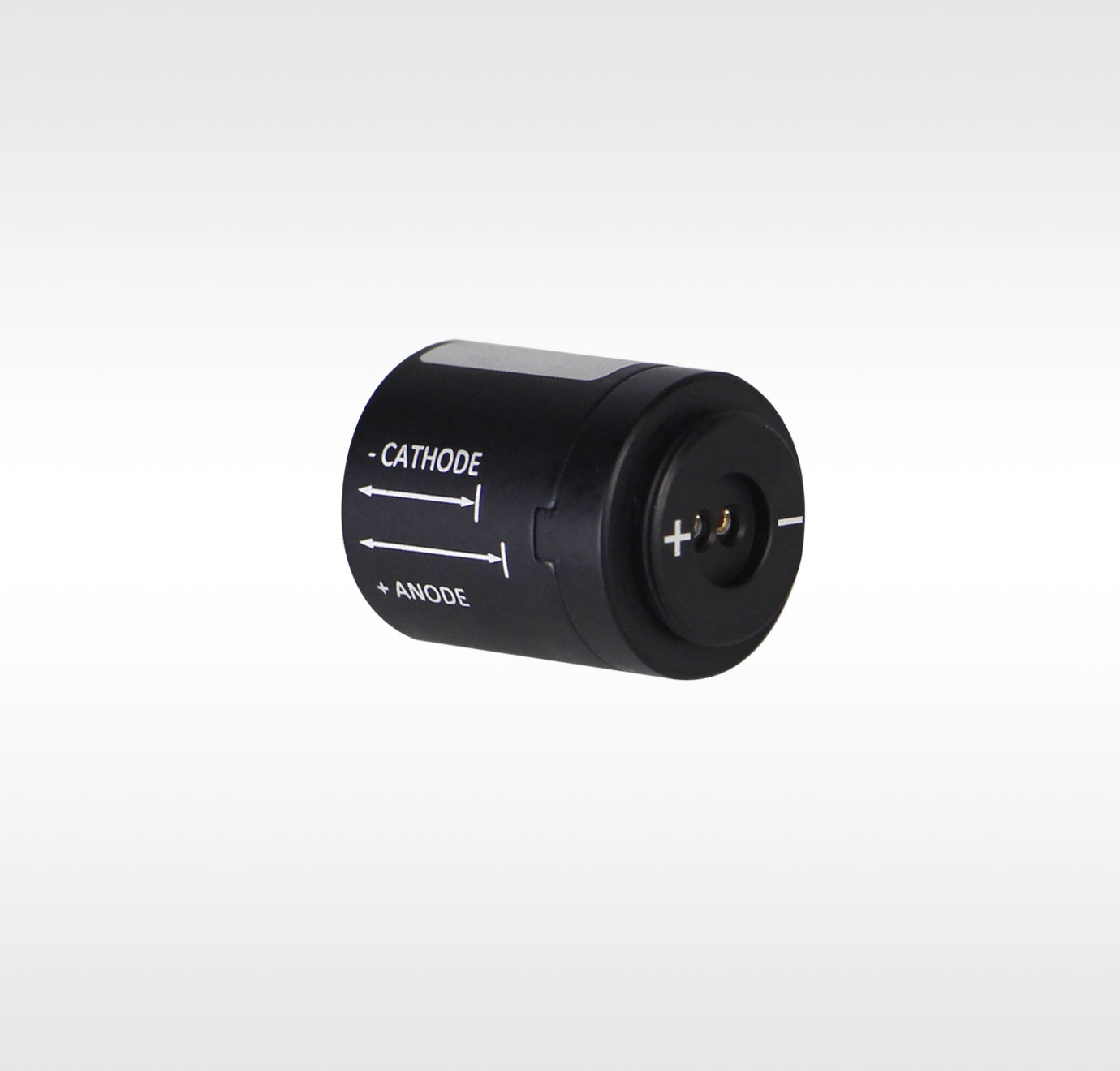

    При установке светодиодов руководствуйтесь маркировкой на корпусе на рисунке 1, чтобы определить длину обрезаемых контактов светодиода (см. рисунок ниже). Вставьте анодный контакт в розетку, обозначенную символом «+», а катодный контакт — в розетку, обозначенную символом «-».

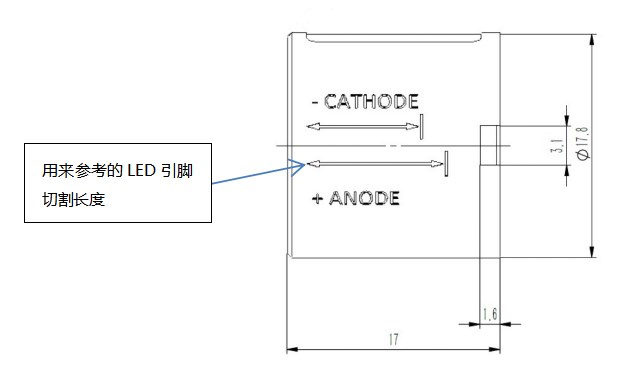

Рисунок 1. Размеры корпуса держателя светодиодной лампы.

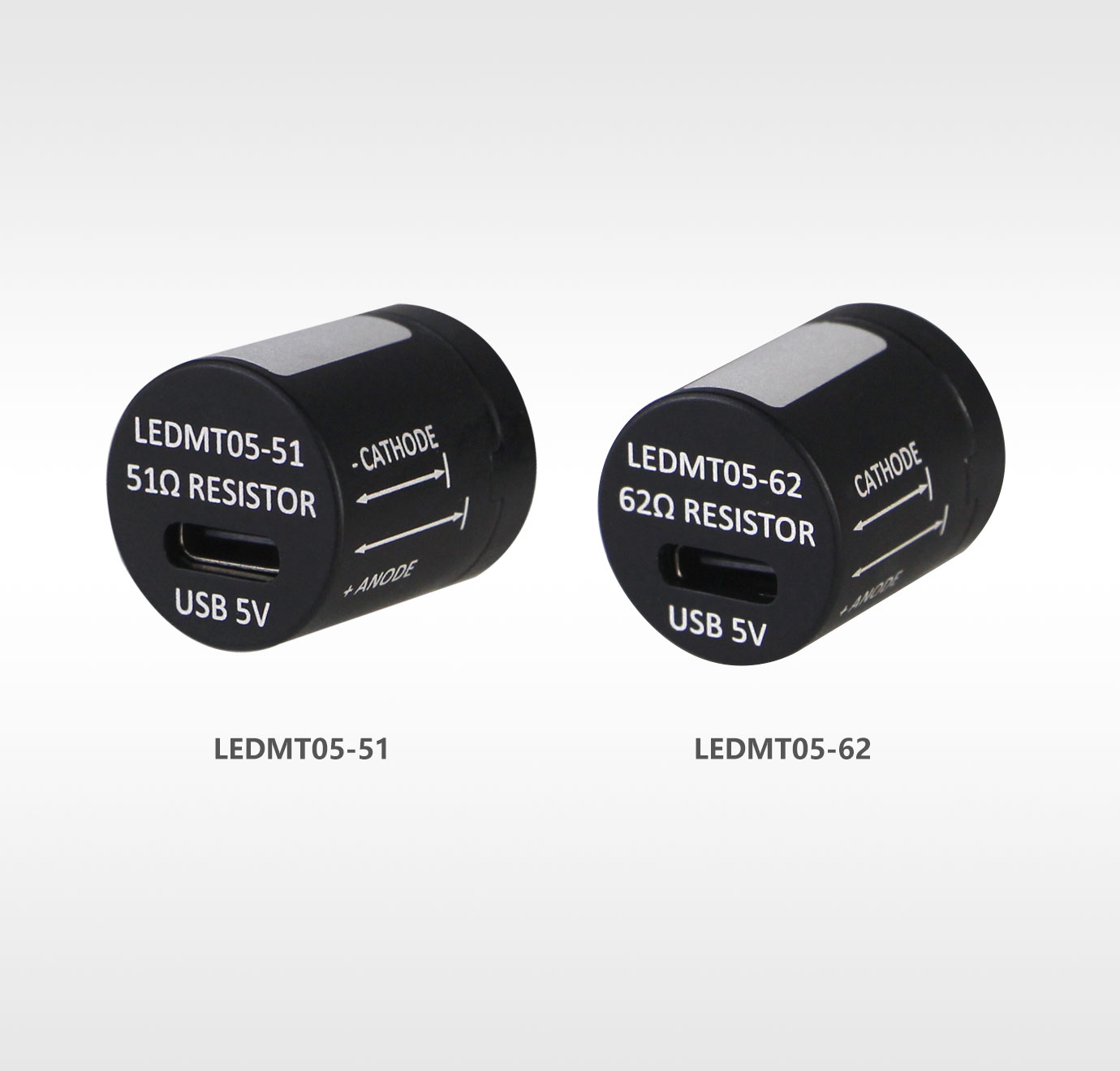

    Этот патрон лампы обеспечивает фиксированное сопротивление и входное напряжение. Выберите подходящий патрон для вашего светодиода, чтобы светодиод работал в наиболее приемлемом состоянии. Обычно патрон лампы с меньшим значением сопротивления увеличивает прямой ток светодиода и пропорционально увеличивает выходную мощность. Однако прямой ток не должен превышать максимальный ток светодиода, так как это приведет к необратимому повреждению светодиода. Рекомендуемое минимальное монтажное сопротивление (R) для требуемого светодиода определяется по формуле:

в,В1 :Входное напряжение,ВФ : Прямое напряжение светодиода,яФ,МаИкс : Максимальный прямой ток светодиода. Входное напряжение составляет 5 В, прямое напряжение и максимальный прямой ток являются свойствами каждого светодиода. Соответствующие значения см. в характеристиках вашего светодиода.
