Точечный светодиодный источник света

Технические характеристики
Изображения
Монтаж

Описание продукта

▪ Высокая яркость, малая светоизлучающая площадь

▪ Низкое энергопотребление и длительный срок службы

▪ Компактная структура и небольшой форм-фактор

▪ Освещение по оси для объективов

▪ Использование с регулятором постоянного тока

LBTEK предлагает точечный светодиодный источник света и контроллер постоянного тока. Светодиодный точечный источник света отличается высокой яркостью, небольшой площадью излучения, низким энергопотреблением и длительным сроком службы и т.д. Он имеет компактную структуру и небольшую форму. Две цветовые температуры 4700-6500 К и 6500-7000 К являются необязательными и часто используются для коаксиального освещения линз, контроля дефектов поверхности на плоских объектах и т.д. При использовании его можно использовать с регулятором постоянного тока LBTEK. Общая выходная мощность контроллера постоянного тока, предоставленного LBTEK, составляет 30 Вт, четырехканальный выход может управляться отдельно, выходное напряжение составляет 5 В, яркость можно регулировать от 0 до 255, а вход внешнего триггера принимает Высокоскоростная конструкция оптопары, которая отличается высокой скоростью и надежностью. Это идеальный контроллер для точечного светодиодного источника света. При использовании его можно использовать с адаптером точечного светодиодного источника света для переноса его на оптико-механический узел, такой как регулировочная рама с резьбовыми отверстиями SM1, коаксиальная система и т.д.

Общие параметры

Цвет: Белый	Напряжение: 5В
Метод охлаждения: воздушное охлаждение

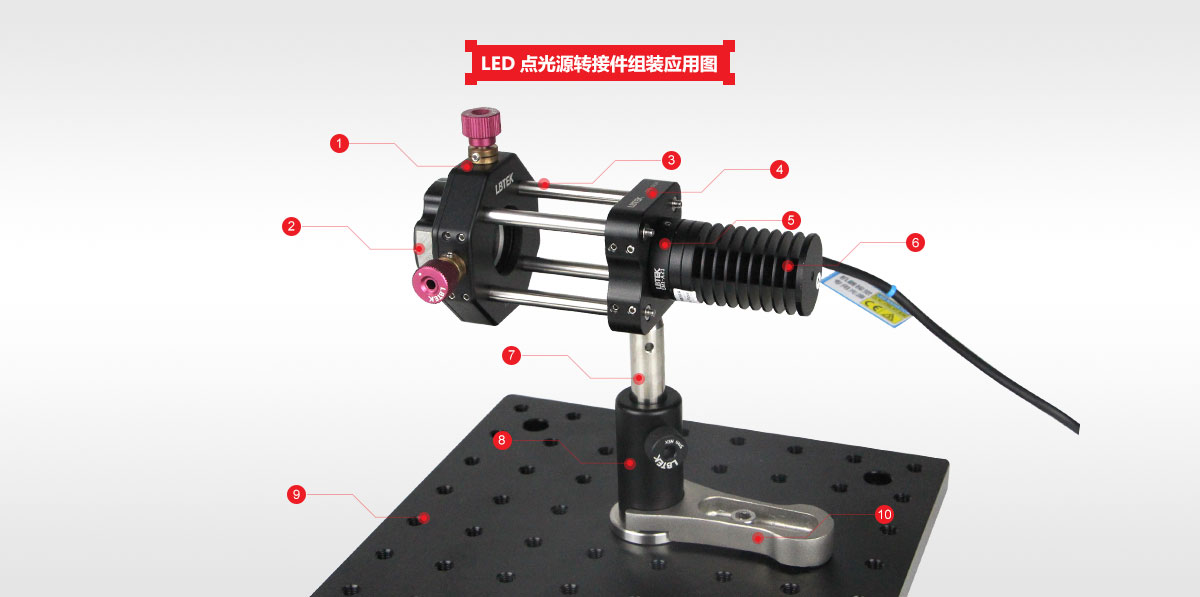

Схема применения сборки адаптера точечного источника света LBTEK	① Крепление для регулировки смещения коаксиальной системы 30 мм по XY с магнитной быстросъемной пластиной TXY1SQ ×1	②Магнитная быстросъемная пластина TXY1QF ×1
	③ Монтажная стойка коаксиальной системы Ø6 мм MOP-75 ×4	④ Коаксиальная монтажная пластина 30 мм, толщина 12,5 мм, монтажный диаметр 25,4 мм, оптический элемент ОПМ-12,5БС ×1
	⑤Адаптер точечного светодиодного источника света SM1-A21 ×1	⑥Светодиодный точечный источник света LB-L21-64-WDG×1
	⑦ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑧ Кронштейн опорного типа PH-75B × 12,7 мм.
	⑨Стандартный оптический макет MBB-2020 ×1	⑩ Кронштейн стойки 12,7 мм для крепления PHC-45S ×1

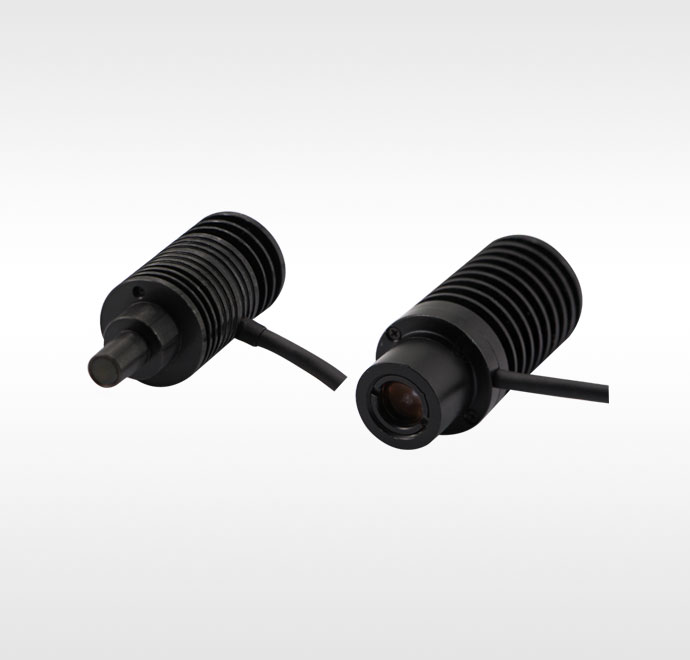

Точечный светодиодный источник света

Высокая яркость, малая светоизлучающая площадь
Низкое энергопотребление и длительный срок службы
Цветовая температура 5700-6500 К и 6500-7000 К опционально
Использование с регулятором постоянного тока

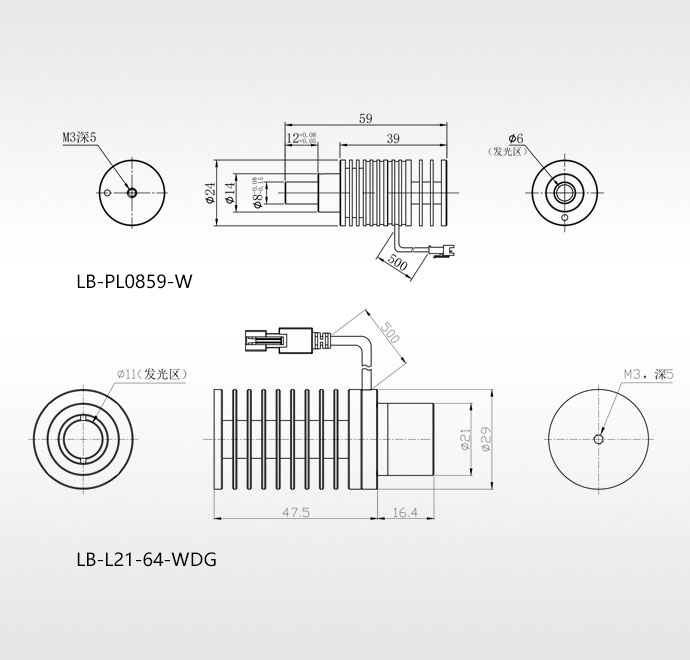

Светодиодный точечный источник света и контроллер постоянного тока, предоставленные LBTEK, имеют характеристики высокой яркости, небольшой площади излучения, низкого энергопотребления и длительного срока службы и т.д., с компактной структурой и небольшим внешним видом. Доступны две цветовые температуры 4700-6500 К и 6500-7000 К. Среди них LB-L21-64-WDG имеет специальную концентрирующую конструкцию, освещенность выше, чем у обычных точечных источников света, а однородность составляет ≥95%. Светодиодные точечные источники света часто используются для коаксиального освещения линз, контроля дефектов поверхности плоских объектов и т.д. При использовании их необходимо использовать с регулятором постоянного тока LBTEK LB-CL0503B-4T.

Модель	Стоимость	Доставка
LB-L21-64-WDG	200 USD	90 дней

LB-PL0859-W	156 USD	90 дней

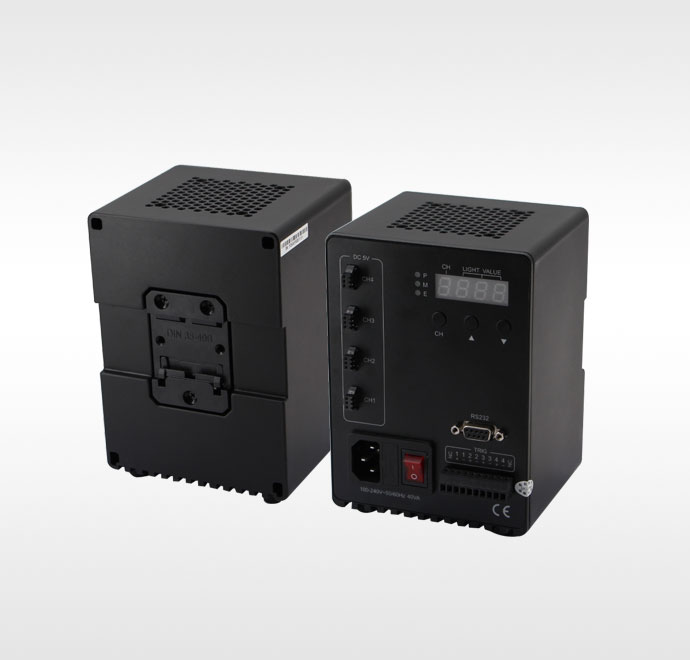

Регулятор постоянного тока

Привод постоянного тока, автоматическое определение тока нагрузки
Цифровой дисплей, регулируемый уровень 0-255
Вход внешнего триггера имеет конструкцию с изоляцией оптопары, высокую скорость и надежность

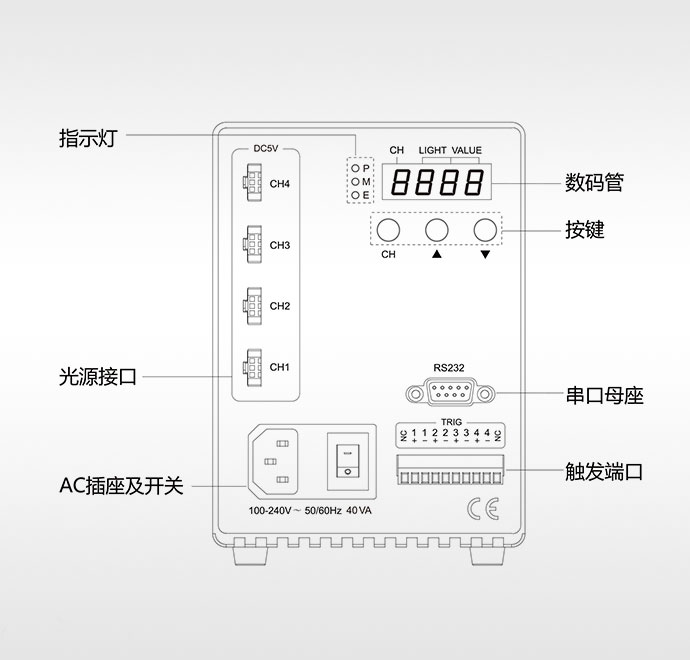

Контроллер постоянного тока, предоставленный LBTEK, имеет четырехканальный выход, выходное напряжение составляет 5 В, а общая мощность составляет 30 Вт, что позволяет одновременно подавать питание на четыре точечных светодиодных источника света. Выходной порт может автоматически определять ток нагрузки, чтобы избежать повреждения источника света. Его панель управления состоит из интерфейса источника света, светового индикатора, цифровой трубки, кнопки, интерфейса последовательного порта, триггерного порта, розетки переменного тока и переключателя. Кнопка CH используется для переключения каналов и отображается первой цифрой цифровой трубки Когда она отображается как H1, это режим постоянного освещения, а когда она отображается как H0, это постоянный режим выключения. ; ▲ — клавиша увеличения, ▼ — клавиша уменьшения для регулировки уровня яркости Цифровой дисплей с 2-4 цифрами, последовательный разъем используется для связи RS232 и ПК, внешний триггерный порт используется для внешнего ввода постоянного тока 5-24 Триггерный сигнал V для управления синхронным выходом источника света, см. руководство по подключению и эксплуатации внешнего триггера.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	LB-CL0503B-4T			409 USD	90 дней

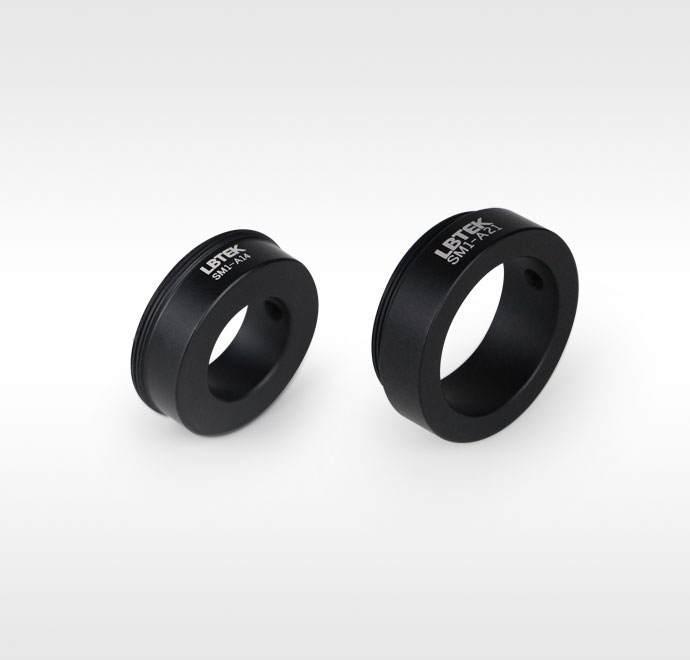

Адаптер точечного светодиодного источника света

Наружная резьба СМ1
Совместимость с коаксиальными системами 30 мм
Подходит для светодиодного точечного источника света

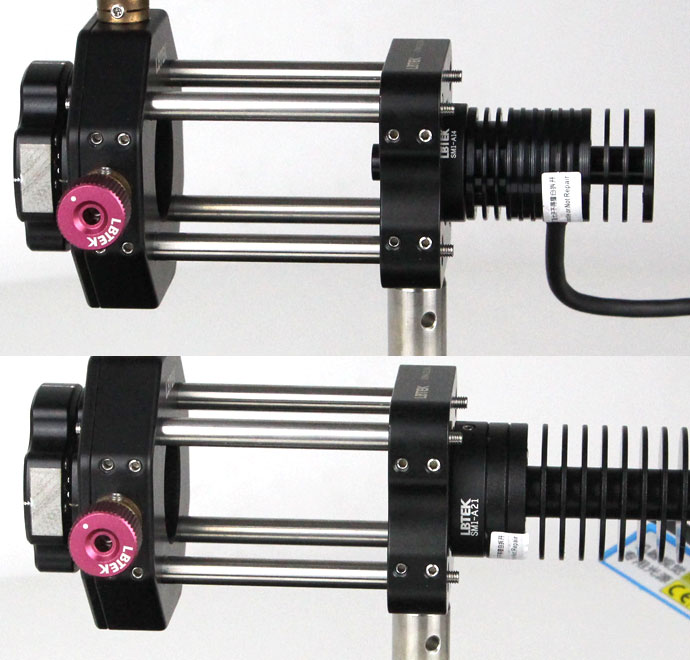

Адаптеры точечных светодиодных источников света LBTEK могут использоваться для установки точечных светодиодных источников света и переноса их на оптико-механические компоненты, такие как регулировочные крепления и коаксиальные системы с резьбовыми отверстиями SM1. Зажимная часть фиксируется и устанавливается с помощью установочного винта с резиновой головкой M3 сбоку, что предотвращает вращение и скольжение зажимной части и обеспечивает совмещение центра зажимной части с оптической осью. Установочный винт M3 с пластиковой головкой можно отрегулировать и зафиксировать с помощью шестигранного ключа на 1,5 мм.
