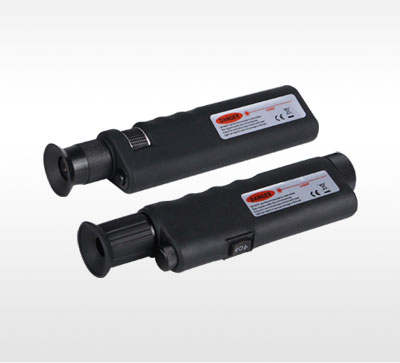

1. Инструкции по эксплуатации

1.      Установите адаптер в нижнюю часть зеркала обнаружения торца волокна;
2.      Вставьте керамическую часть разъема ( или оптоволоконный адаптер ) в установленный адаптер. Чтобы облегчить наблюдение, вставляйте разъем до упора, чтобы уменьшить необходимость повторной фокусировки.
3.      Включите освещение. Источник питания освещения должен постоянно нажимать один конец переключателя, чтобы поддерживать освещение, и отпускать источник света, чтобы автоматически выключить источник освещения. Нажмите кнопку на конце рядом с окуляром наблюдения, чтобы войти в режим косого освещения, и нажмите на конец рядом с адаптером, чтобы войти в режим коаксиального освещения.
4.      Сосредоточьтесь и наблюдайте. После установки разъема или оптоволокна, за которым необходимо наблюдать, и включения освещения, возьмитесь за корпус телескопа и поднесите окуляр наблюдения к глазам. Увидев яркое поле зрения, отрегулируйте фокус, вращая окуляр, пока не увидите четкий рисунок торца.
5.      Регулировка фокуса при первом использовании оптоволоконного прицела для наблюдения может занять много времени, но как только он будет отрегулирован, его можно будет использовать напрямую (не поворачивая окуляр), что делает его более удобным в использовании.
6.      Загрязнена линза объектива на торце переходника: При наблюдении было обнаружено, что в поле зрения была грязь, но она все еще была там после протирания торца проверяемого разъема. В это время вы можете вращать разъем или оптоволокно, сохраняя при этом наблюдение. Если вы обнаружите, что грязь не перемещается при вращении, вы можете определить, что линза загрязнена. Для очистки используйте ватные палочки или безворсовую ткань.

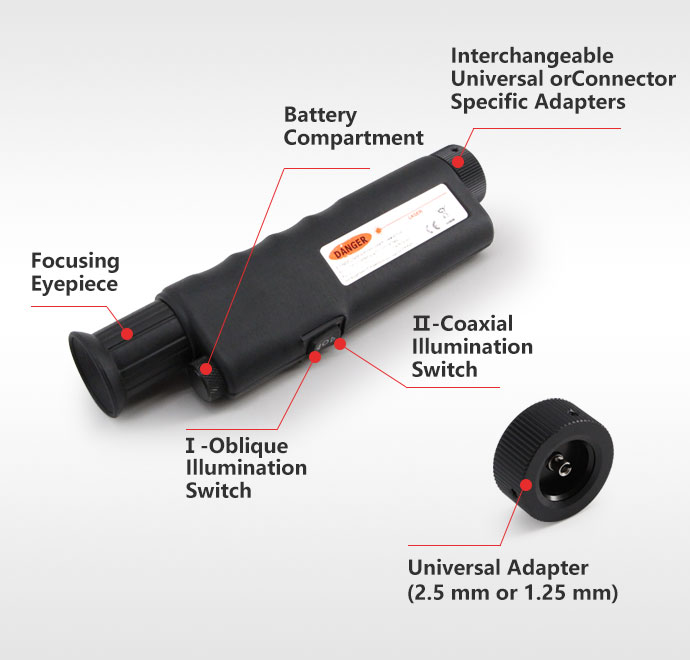

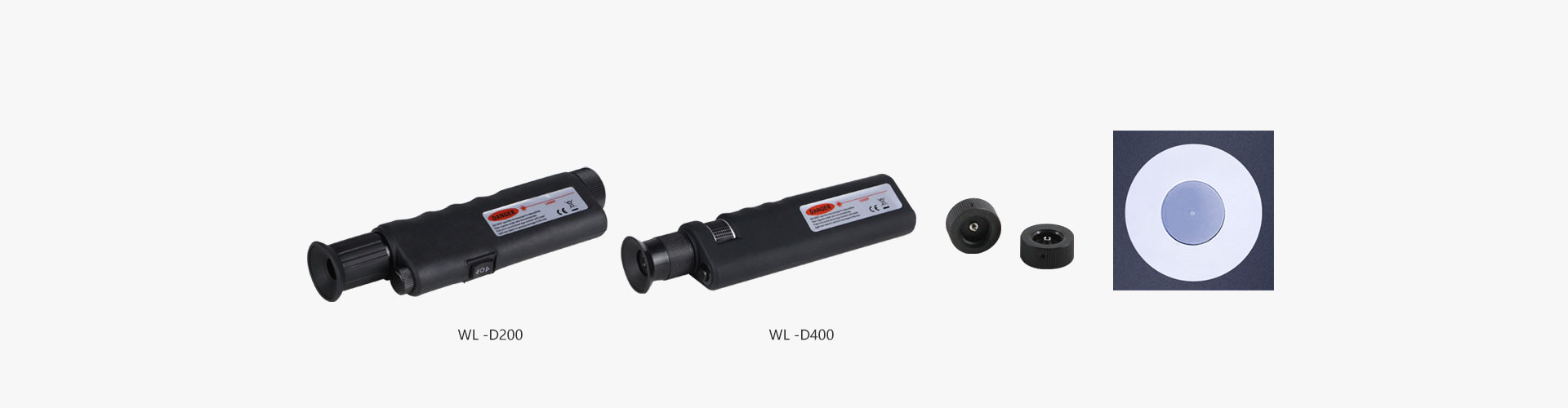

Рисунок 1. Структура зеркала обнаружения конца волокна.

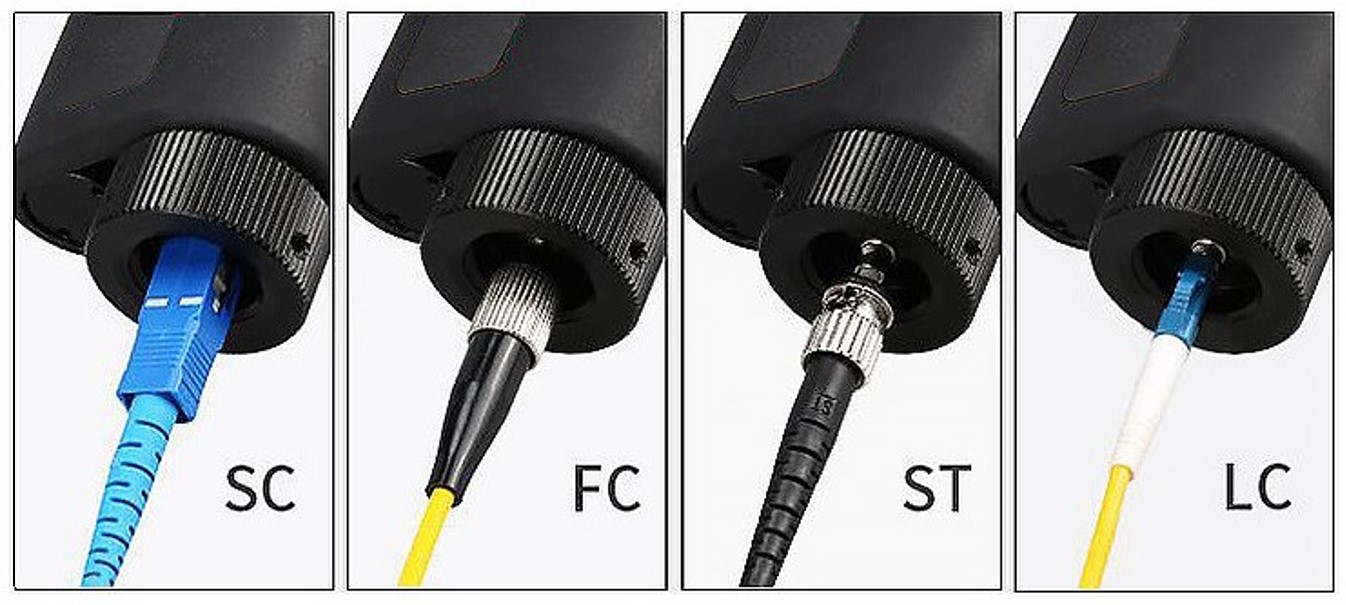

Рис. 2. Применимые типы разъемов для смотровых зеркал на концах оптоволокна.

2. Варианты освещения

Зеркало для осмотра концов оптоволокна        LBTEK обеспечивает два режима освещения — коаксиальное освещение и наклонное освещение:

       Коаксиальный режим освещения: путь освещения соответствует пути света наблюдения, что является очень эффективным методом освещения. Он может обеспечить луч освещения, падающий вертикально на поверхность наблюдения, и может отображать самые четкие детали и самый яркий эффект наблюдения наблюдаемого объекта.

       Режим наклонного освещения: луч освещения падает на поверхность наблюдения под определенным наклонным углом.Этот режим позволяет наблюдателю легче определить чистоту торца и состояние сердцевины волокна.

3. Меры предосторожности

       1. Запрещается использовать зеркало для обнаружения торца оптического волокна для наблюдения за торцом оптического волокна, чтобы избежать повреждения глаз лазером.

       2. Перед использованием убедитесь, что оптическое волокно или разъем не подключены к включенному лазеру, либо убедитесь, что лазер выключен и в волокне отсутствует передача оптического сигнала.

       3. Пожалуйста, вынимайте аккумулятор, если не используете его в течение длительного времени.

       4. При хранении убедитесь, что адаптер установлен на корпусе объектива, чтобы защитить объектив от царапин.
