Плата для выравнивания коаксиальной системы диаметром 30 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

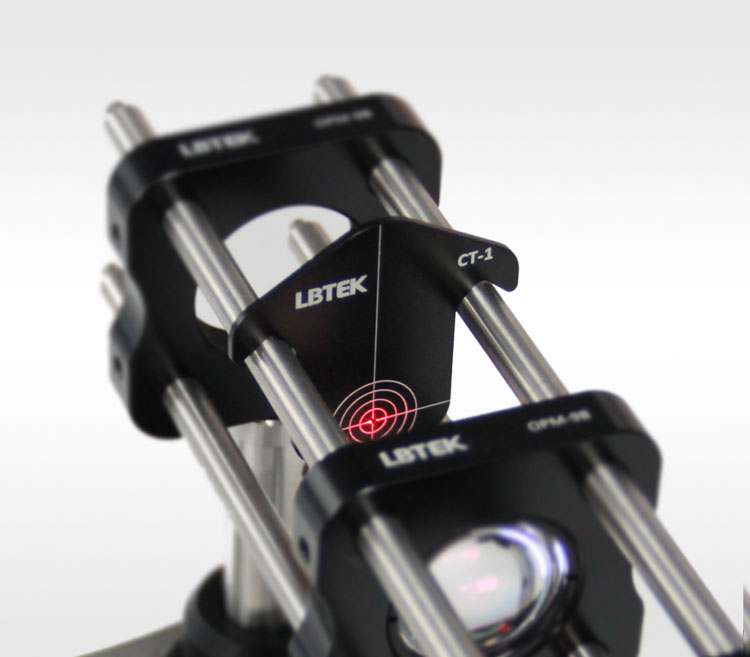

Юстировочная пластина для коаксиальной системы LBTEK 30 мм - это быстрый встроенный инструмент для выравнивания луча со сквозным отверстием в центре, облегчающий выравнивание луча и упрощающий процесс коллимации оптического тракта. При фокусировке луча центральное сквозное отверстие позволяет легко видеть положение сфокусированного пятна. Обычно луч света в фокусе может проходить непосредственно через сквозное отверстие. Вдоль оптического тракта перемещайте коаксиальный стержень взад и вперед, чтобы увидеть положение точки и определить, соосен ли оптический тракт с коаксиальной системой. LBTEK предоставляет услуги по специальной обработке поверхности и настройке размеров.

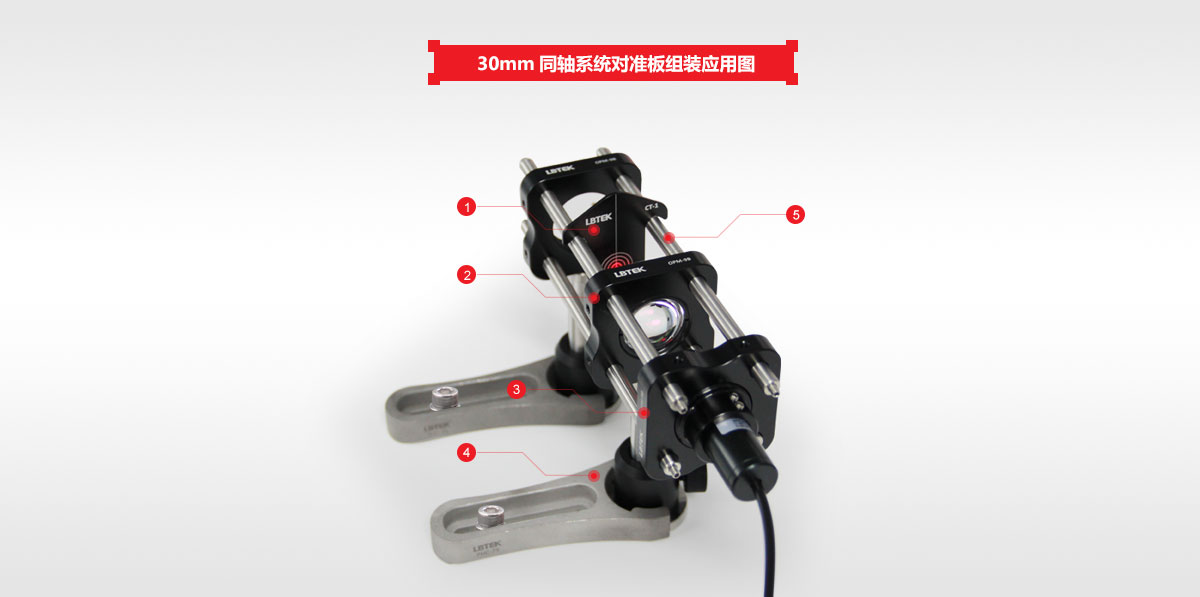

① 30-мм юстировочная пластина коаксиальной системы CT-1	② Коаксиальная монтажная пластина 30 мм OPM-9B
③ Коаксиальная монтажная пластина 30 мм OPM-9B	④ Вилочный блок опорного кронштейна диаметром 12,7 мм PHC-45
⑤ Монтажная стойка коаксиальной системы Ø6 мм MOP-200

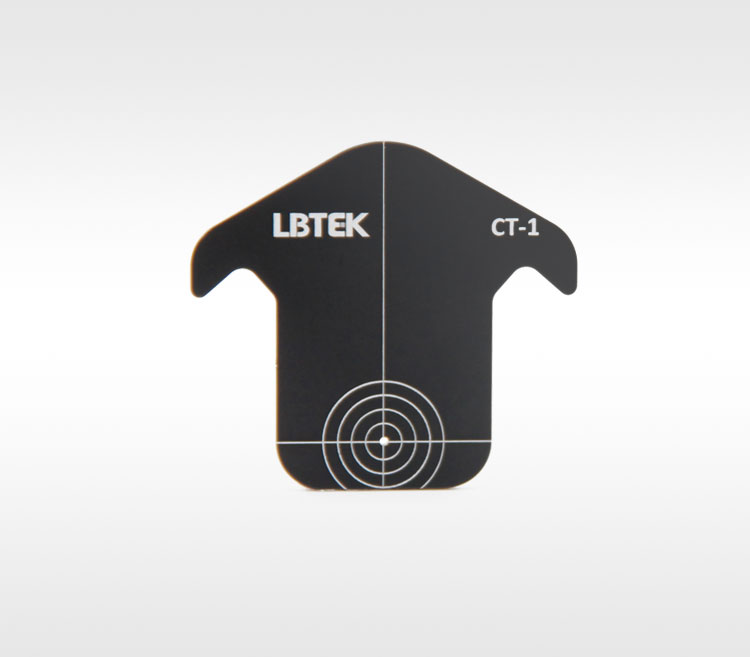

Плата для выравнивания коаксиальной системы диаметром 30 мм

Материал: алюминиевый сплав 6061-T6
Совместимость с 30-мм коаксиальной системой
Сквозное отверстие Ø0,9 мм в центре

Выравнивающая пластина для коаксиальной системы LBTEK 30 мм - это быстрый встраиваемый инструмент для выравнивания видимого света со сквозным отверстием диаметром Ø0,9 мм и несколькими концентрическими кольцами снаружи, которые используются для выравнивания центра коаксиальной системы для облегчения выравнивания видимого света и упрощения процесса коллимации оптического тракта.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CT-1			25 USD	90 дней

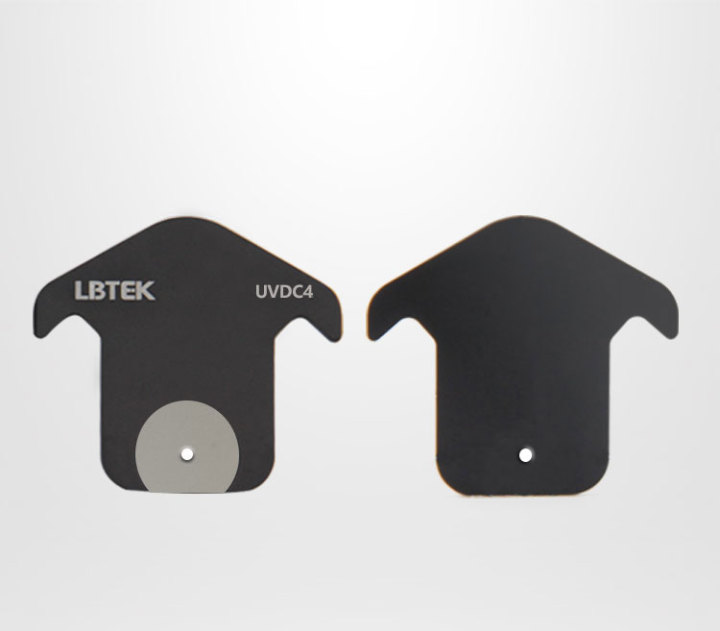

УФ-выравнивающая пластина коаксиальной системы диаметром 30 мм, применимый диапазон: 250 нм-450 нм

Материал покрытия: флуоресцентный материал с понижающим преобразованием
Материал нижней пластины: алюминиевый сплав 6061-T6
Применимый диапазон: 250 нм-450 нм
Применимая коаксиальная система: 30 мм

Ультрафиолетовая выравнивающая пластина LBTEK 30 мм coaxial system ultraviolet - это быстро встраиваемый инструмент для выравнивания в ультрафиолетовом свете, поверхность покрыта слоем круглой пленки для цветопередачи ультрафиолета диаметром 13 мм, которая используется для обнаружения ультрафиолетового излучения; в центре имеется сквозное отверстие диаметром 1,5 мм, который используется для выравнивания центра коаксиальной системы. Этот продукт может обеспечить удобство для выравнивания ультрафиолетового излучения и упростить процесс коллимации оптического тракта. LBTEK предоставляет услуги по специальной обработке поверхности и настройке размеров.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	UVDC4			63 USD	90 дней

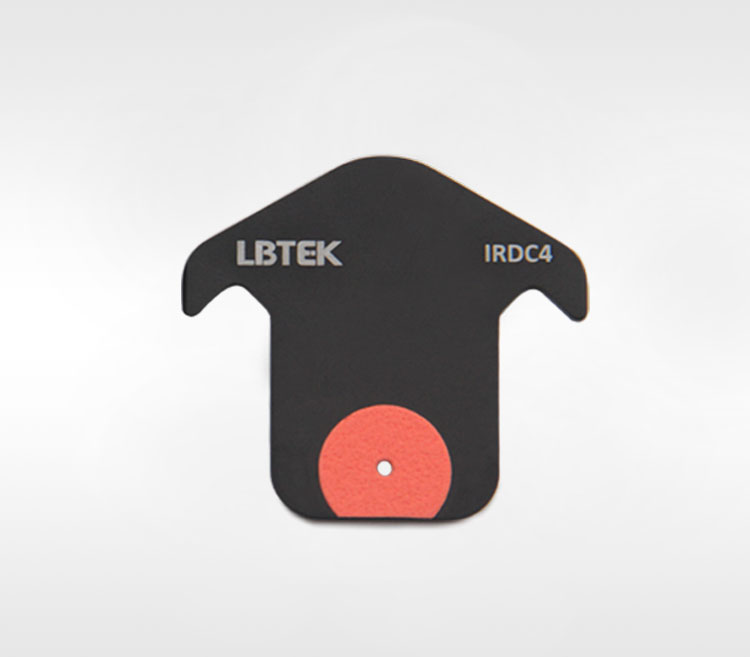

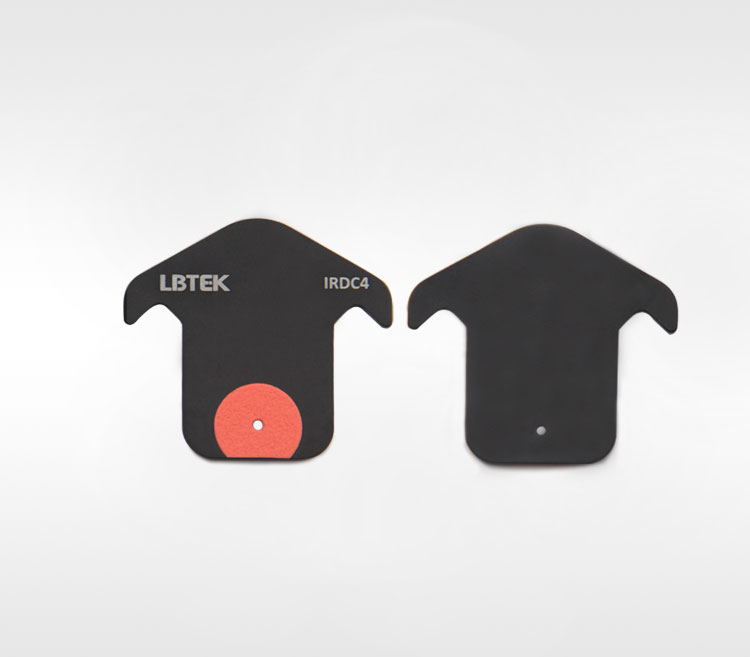

Инфракрасная плата выравнивания коаксиальной системы диаметром 30 мм, применимый диапазон: 700 нм-1600 нм

Материал покрытия: повышающий эффективность флуоресцентный материал
Материал нижней пластины: алюминиевый сплав 6061-T6
Применимый диапазон: 700 нм-1600 нм
Применимая коаксиальная система: 30 мм

Инфракрасная выравнивающая пластина LBTEK 30 mm coaxial system - это быстрый встроенный инструмент для выравнивания инфракрасного излучения, поверхность покрыта слоем круглой инфракрасной цветопередающей пленки диаметром 13 мм, которая используется для обнаружения инфракрасного излучения; в центре имеется сквозное отверстие диаметром 1,5 мм, который используется для выравнивания центра коаксиальной системы. Этот продукт может обеспечить удобство для выравнивания инфракрасного излучения и упростить процесс коллимации оптического тракта. LBTEK предоставляет услуги по специальной обработке поверхности и настройке размеров.
