• Расстояние между делениями составляет 1,0 мм и 1/16 дюйма
• Расстояние между отверстиями составляет 25,0 мм и 1 дюйм
• Базовый магнит обеспечивает адсорбционную силу

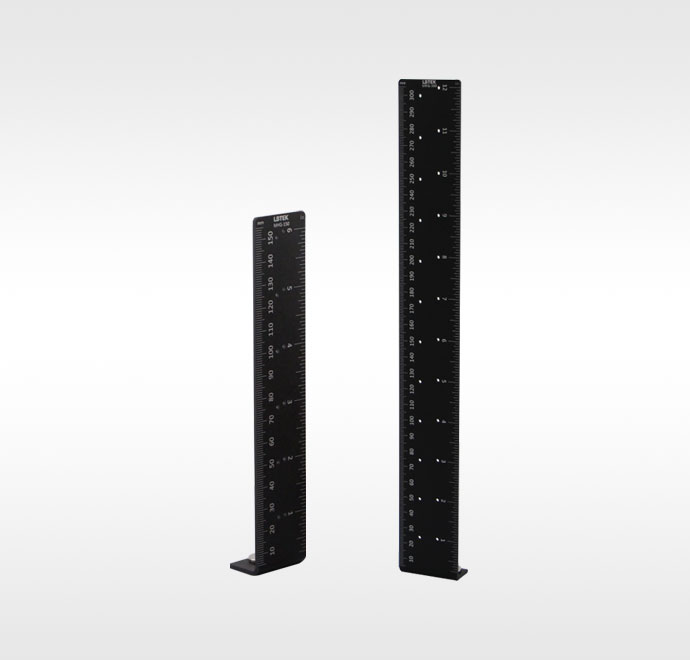

Максимальные высоты измерения магнитных весов высоты луча LBTEK MHG-150 и MHG-300 составляют 155 мм и 305 мм соответственно, а на лицевой стороне выгравированы метки шкалы с индексом 1,0 мм и 1/16 дюйма, которые используются для измерения высоты луча. Рядом со шкалой имеется ряд круглых отверстий диаметром 2,0 мм с расстоянием между отверстиями 25,0 мм и 1 дюйм соответственно, которые используются для быстрой регулировки высоты оптического пути. В нижней части каждой линейки имеется магнит, который может быть адсорбирован на поверхности оптической платформы, а общая поверхность обработана дробеструйной обработкой и анодирована, что может быть использовано для блокирования рассеянных световых лучей и формирования однородной рассеивающей поверхности.

• Расстояние между делениями составляет 1,0 мм и 1/16 дюйма
• Совместимость с оптическими платформами и макетными платами
• Базовый магнит обеспечивает адсорбционную силу

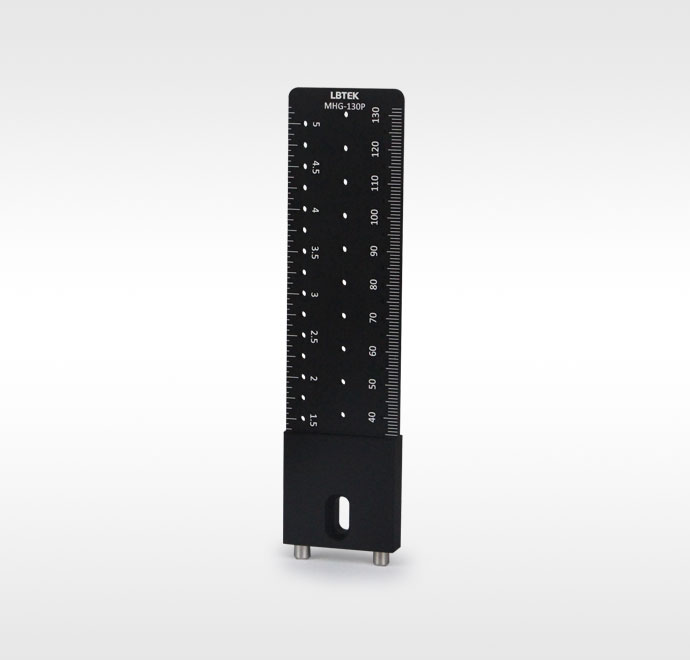

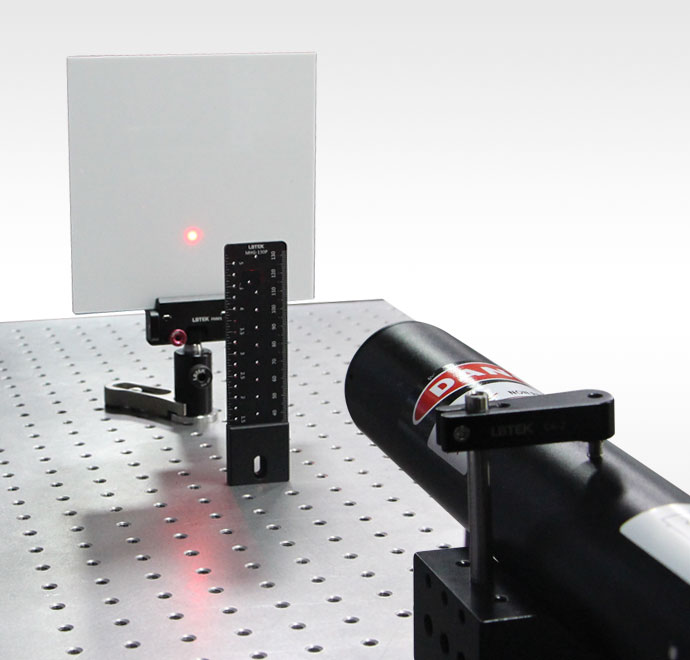

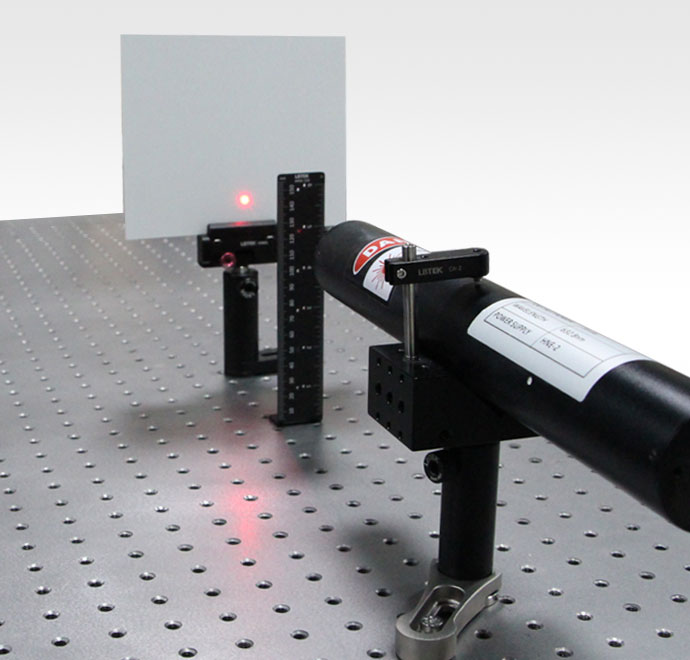

Магнитная линейка высоты луча LBTEK MHG-130P имеет максимальную высоту измерения 135 мм, а на лицевой и оборотной сторонах выгравированы метки шкалы с индексом 1,0 мм и 1/16 дюйма, которые используются для измерения высоты луча. Рядом с метрической и имперской шкалами и на центральной линии имеется ряд круглых отверстий Ø1,0 мм, Ø2,0 мм и Ø2,0 мм соответственно, с расстоянием между отверстиями 5,0 мм, 1/4 дюйма и 10,0 мм соответственно, которые используются для быстрой регулировки высоты оптический путь и проходящий через него лазерный луч. В нижней части каждой линейки имеется магнит, который можно прикрепить к поверхности оптической платформы, и пара установочных штифтов Ø5,0 мм в нижней части, которые можно вставить в оптическую платформу или макетную плату с расстоянием между отверстиями 25,0 мм.

• Интегрированная алюминиевая конструкция с превосходной жесткостью
• Спецификация резьбового отверстия: M4
• Габаритные размеры: 12,7×12,7×12,7 мм

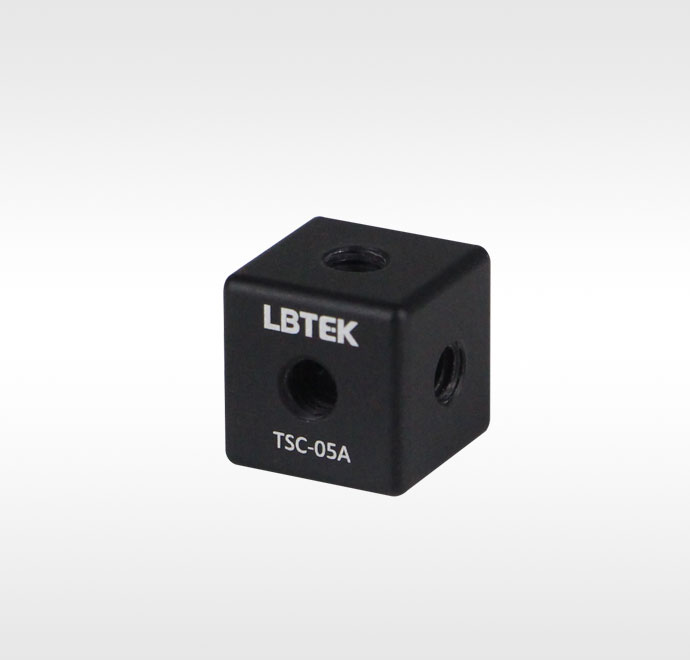

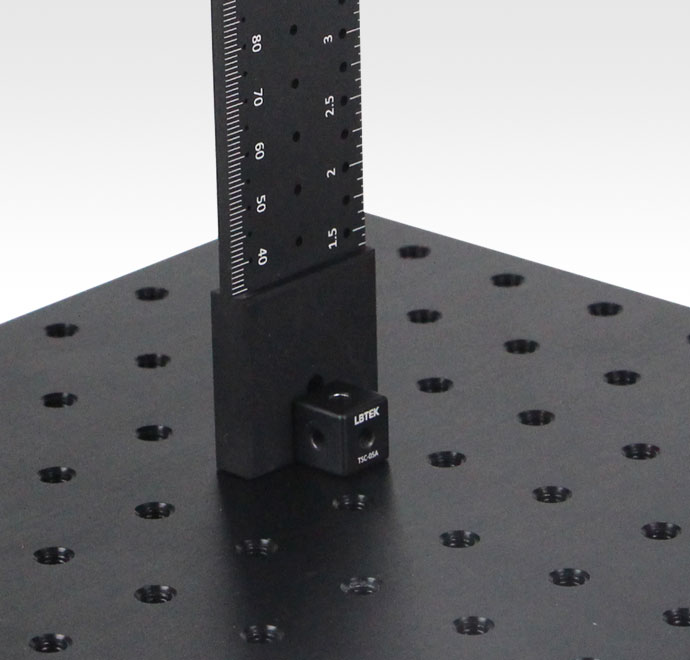

Куб с резьбовой конструкцией LBTEK изготавливается из цельного алюминиевого блока, который обладает превосходной жесткостью и подходит для строительства конструкций с высокой устойчивостью. В центре каждой стороны имеется резьбовое отверстие M4, через которое можно соединять до шести оптико-механических деталей. При использовании немагнитных поверхностей TSC-05A обычно устанавливается на заднюю панель MHG-130P, чтобы закрепить ее для повышения стабильности.

• Подходит для измерения горизонтального и вертикального луча
• Карта обнаружения ультрафиолетового/инфракрасного излучения может быть установлена на линейке высоты магнитного луча
• Встроенный уровнемер для легкой регулировки уровня
• Лазерная шкала, индексация составляет 1,0 мм

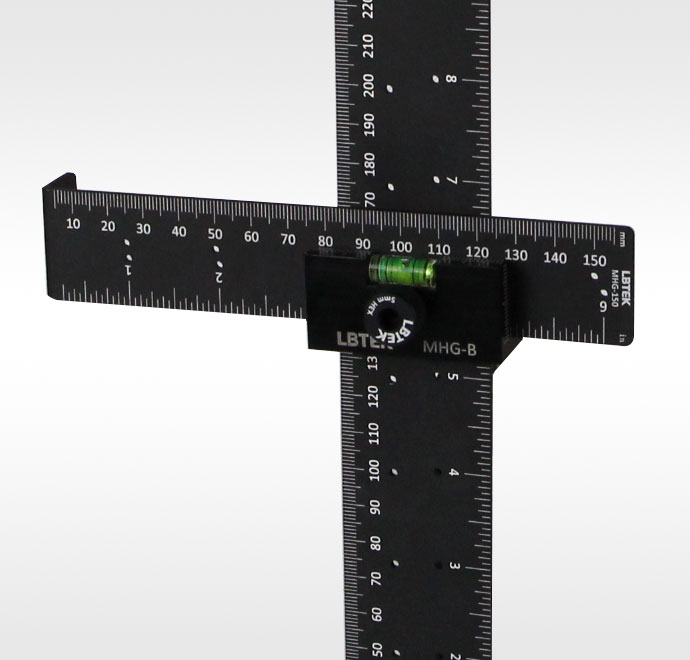

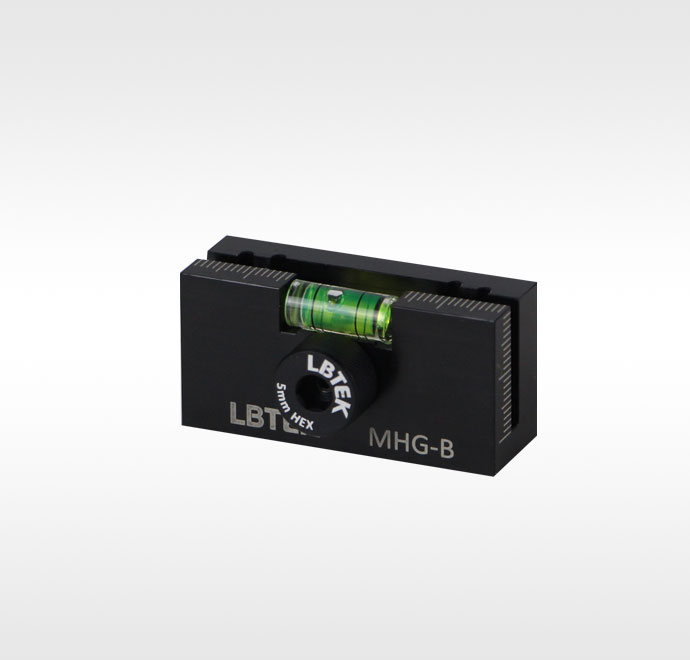

Монтажная рама LBTEK MHG-B позволяет устанавливать два датчика высоты магнитной балки под углом 90°.С его помощью можно не только отрегулировать лазерный уровень, но и измерить высоту луча на платформе. Монтажная рама изготовлена из прочного черного POM и оснащена встроенным пузырьковым уровнемером для контроля горизонтального положения монтажных деталей. Когда пузырьки воздуха расположены в центре двух весов, монтажная рама расположена горизонтально (обратите внимание, что измеритель уровня и монтажная рама приклеены друг к другу по линии соприкосновения, пожалуйста, не ломайте измеритель уровня сильно при его использовании).На всех трех сторонах монтажной рамы имеются лазерные шкалы диаметром 1,0 мм. Эти метки можно использовать для указания того, насколько установленные детали сдвинулись по горизонтали. Как показано на рисунке справа, в верхней части монтажной рамы имеется сквозной паз для соответствия линейке высоты магнитного луча. После сборки монтажная рама может свободно перемещаться по вертикали на линейке высоты, а затем вторая линейка высоты магнитного луча или карта обнаружения могут быть помещены в расстояние между первой линейкой и передней частью кронштейна. Все детали фиксируются ручными винтами.
