Лазерный коллектор

Технические характеристики
Изображения
Монтаж

Описание продукта

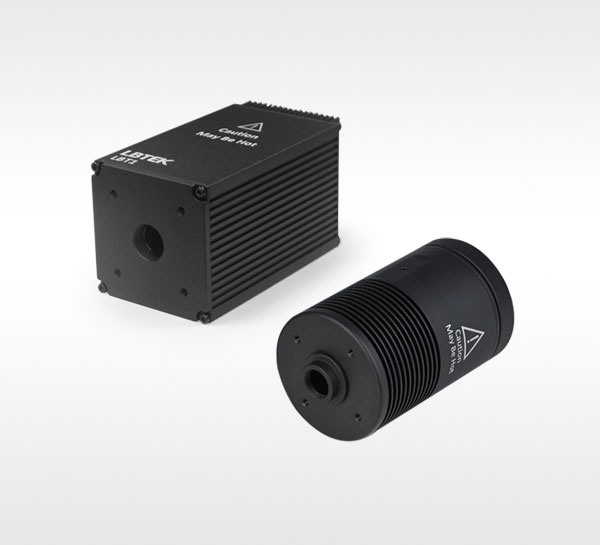

Лазерный коллектор - это широко используемое лабораторное защитное устройство, предназначенное для поглощения энергии лазерного луча. В оптических экспериментах часто генерируются дополнительные лазерные линии. Трубка для сбора лазерного излучения может использоваться для сбора избыточного лазерного излучения, что может не только защитить глаза экспериментатора, но и гарантировать, что эксперимент не будет нарушен. Лазерный коллектор LBT1, поставляемый компанией LBTEK, подходит для непрерывного освещения с максимальной входной мощностью 50 Вт и использует естественный метод охлаждения с воздушным охлаждением. Лазерный коллектор LBT2L-M подходит для непрерывного освещения с максимальной входной мощностью 150 Вт и использует метод охлаждения с водяным охлаждением + естественное воздушное охлаждение. При использовании просто направьте луч света во входное отверстие. Инструкция по применению: когда лазерный коллектор собирает лазер, не прикасайтесь непосредственно к частям тела во избежание ожогов.

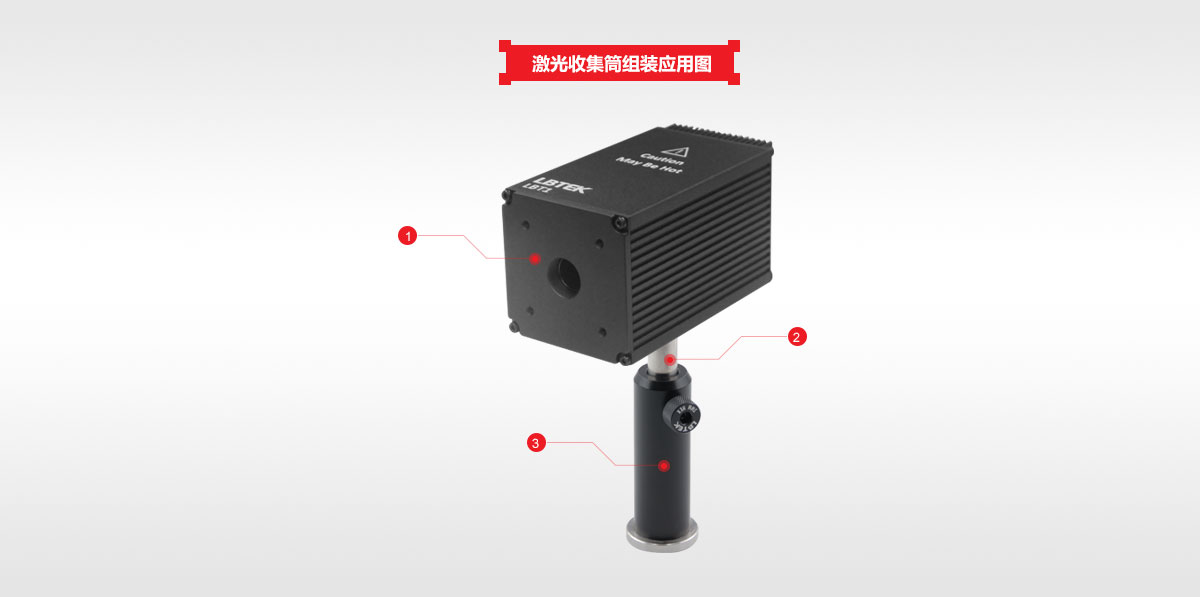

Схема применения сборки лазерной коллекторной трубки LBTEK

① Лазерная собирающая трубка LBT1 ×1

② Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1

③ Базовый тип кронштейна для стойки Ø12,7 мм PH-75B ×1

Лазерный коллектор

Входное отверстие с внутренней резьбой SM05
Совместимость с 30-мм коаксиальной системой
С монтажным отверстием с резьбой M4

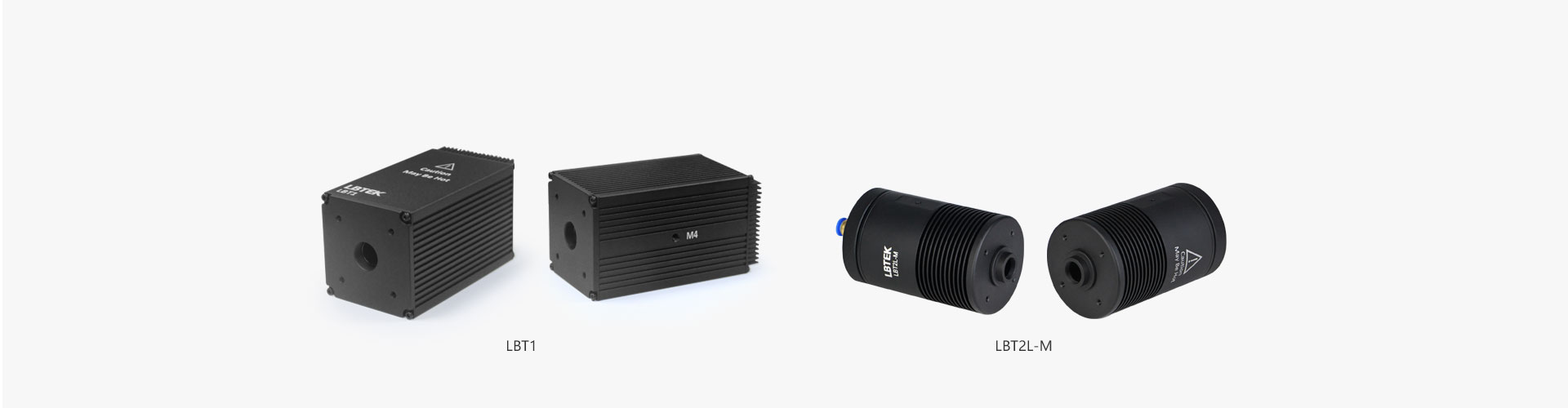

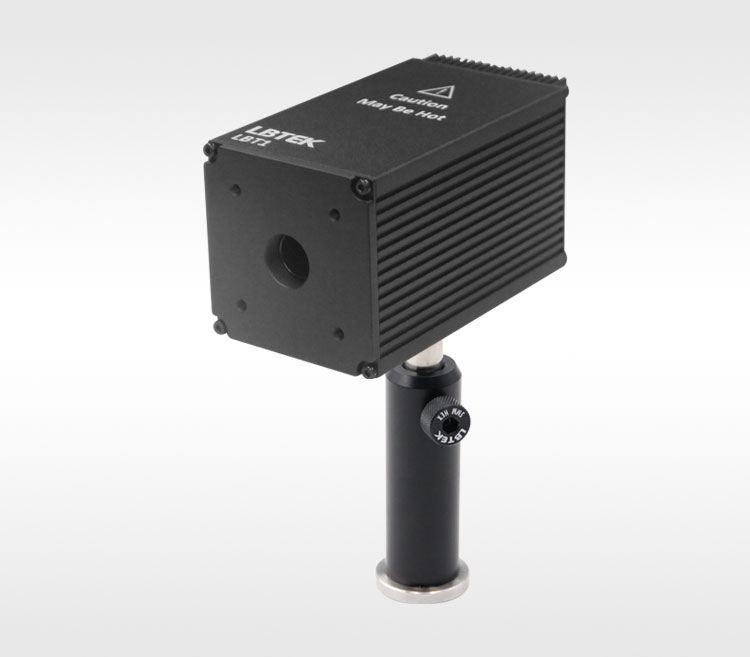

Лазерный коллектор LBT1, поставляемый компанией LBTEK, использует метод естественного воздушного охлаждения. Он подходит для длин волн от 200 нм до 3 мкм и подходит только для непрерывного освещения с максимальной мощностью 50 Вт. Монтажное отверстие с резьбой M4 в нижней части можно использовать для установки из нержавеющей стали Ø12,7 мм оптический удлинитель. Лазерный коллектор LBT2L-M с водяным охлаждением использует естественные методы охлаждения с воздушным и водяным охлаждением. Он подходит для длин волн от 100 нм до 3 мкм. При использовании с водяным охладителем или системой водяного охлаждения его можно использовать для непрерывного или импульсного освещения с максимальной мощностью 150 вт. W при условии подачи воды 1 л/мин при температуре 25°C. С обеих сторон имеются монтажные отверстия с резьбой M4 и M6. Можно установить оптические адаптеры Ø12,7 мм и Ø25 мм из нержавеющей стали. Все они имеют входные отверстия с внутренней резьбой SM05, а вокруг входных отверстий имеются резьбовые отверстия размером 4 М3, которые можно использовать для установки удлинителей коаксиальной системы LBTEK Ø6 мм, совместимых с коаксиальными системами диаметром 30 мм. Кроме того, лазерный коллекторный цилиндр LBT2L-M с водяным охлаждением оснащен быстроразъемным соединителем для водопроводных труб, который совместим с водопроводными трубами с наружным диаметром Ø6 мм.
