Ступень перемещения по оси XY с вращающимся столом

Технические характеристики
Изображения

Описание продукта

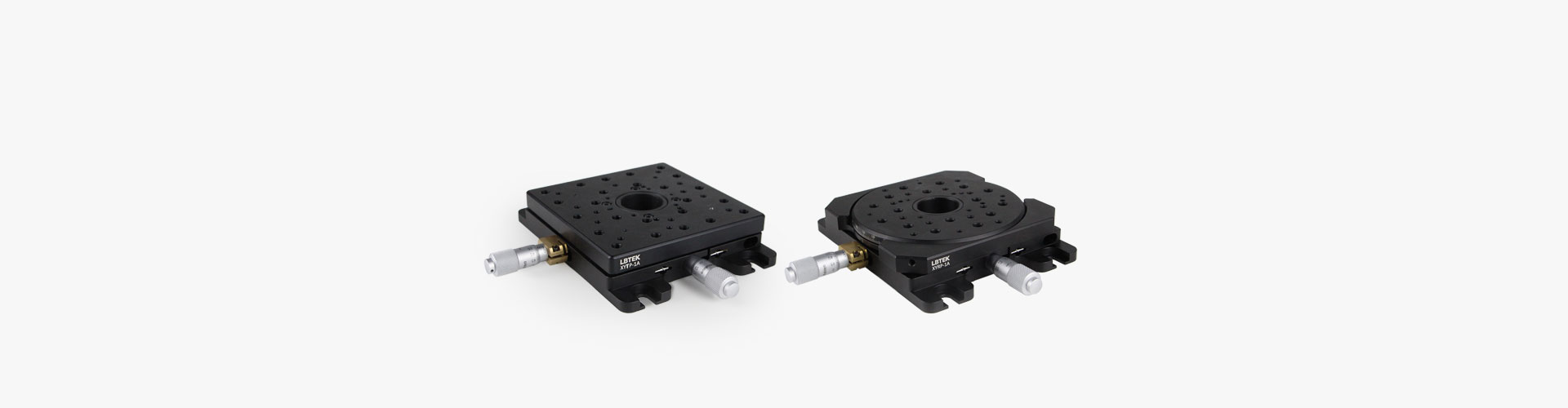

Двухосный модуль перемещения LBTEK XY имеет конструкцию малой высоты с резьбовым отверстием SM1 в центре для установки оптических компонентов диаметром 25,4 мм, что подходит для систем визуализации, требующих освещения снизу. Перемещение ступени вытеснения в направлениях X и Y не влияет на сквозное отверстие SM1.В дополнение к монтажным отверстиям SM1, вытеснительная ступень имеет ряд резьбовых отверстий M3, M4 и M6 для установки вытеснительной ступени и других компонентов, совместимых с коаксиальными системами диаметром 30 мм и 60 мм. Передвижной стол может быть оснащен пружинным зажимом для предметного стекла микроскопа на столешнице. LBTEK предлагает стационарные платформы и платформы для перемещения по оси XY с вращающимися платформами.

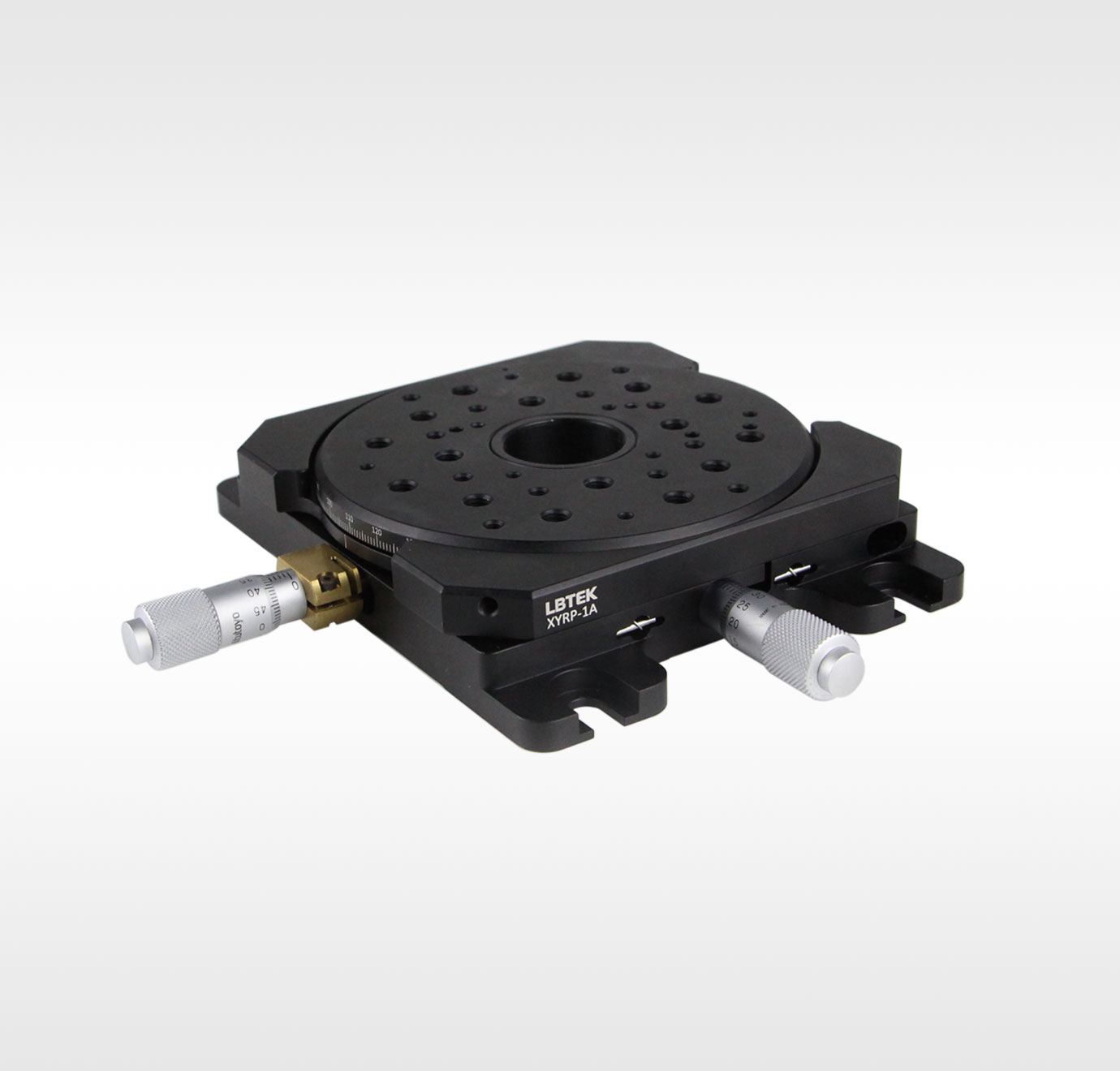

Ступень перемещения по оси XY с вращающимся столом

Ступень двухосного перемещения XY
Вращающаяся монтажная столешница
Резьбовое отверстие SM1 в центре столешницы

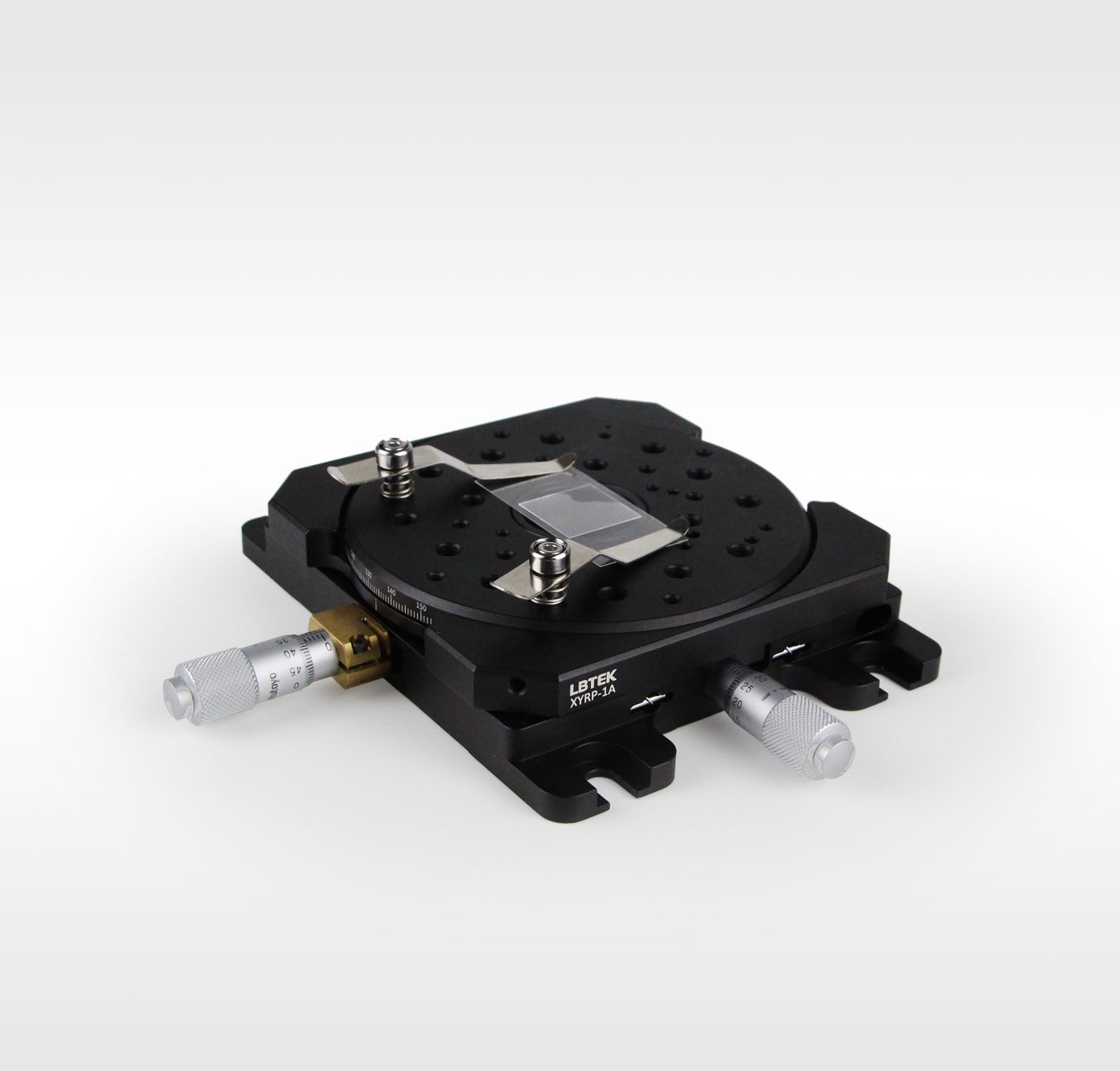

Можно установить пружинный зажим для предметного стекла микроскопа

Смещающий каскад LBTEK по оси XY с вращающимся столом имеет конструкцию малой высоты и приводится в действие микрометром с минимальной шкалой 10 мкм и ходом 13 мм. В центре смещающего каскада имеется резьбовое отверстие SM1, в которое можно устанавливать линзы диаметром 25,4 мм и максимальной толщиной 15 мм. Он подходит для получения изображений, требующих освещения снизу. Перемещение ступени вытеснения в направлениях X и Y не влияет на сквозное отверстие SM1. В дополнение к монтажному отверстию SM1, вытесняющая ступень имеет ряд резьбовых отверстий M3, M4 и M6 для установки вытесняющей ступени и других компонентов. Резьбовые отверстия M3 вокруг центрального отверстия и в нижней его части совместимы с коаксиальными системами диаметром 30 мм и 60 мм. Резьбовое отверстие M4 с отверстием для штифта подходит для установки пружинного зажима предметного стекла микроскопа. Ступень перемещения по оси XY с вращающейся платформой имеет поворотную столешницу. Угол наклона ступени перемещения можно установить с помощью шкалы на внешнем кольце вращающейся платформы. После установки ее можно зафиксировать шестигранным ключом диаметром 2 мм. Блокировка оси вращения не будет препятствовать перемещению осей X и Y.

	Модель	Параллелизм движения	Сравнение	Документы	Стоимость	Доставка	Корзина
	XYRP-1A	≈40 мкм			1 339 USD	90 дней

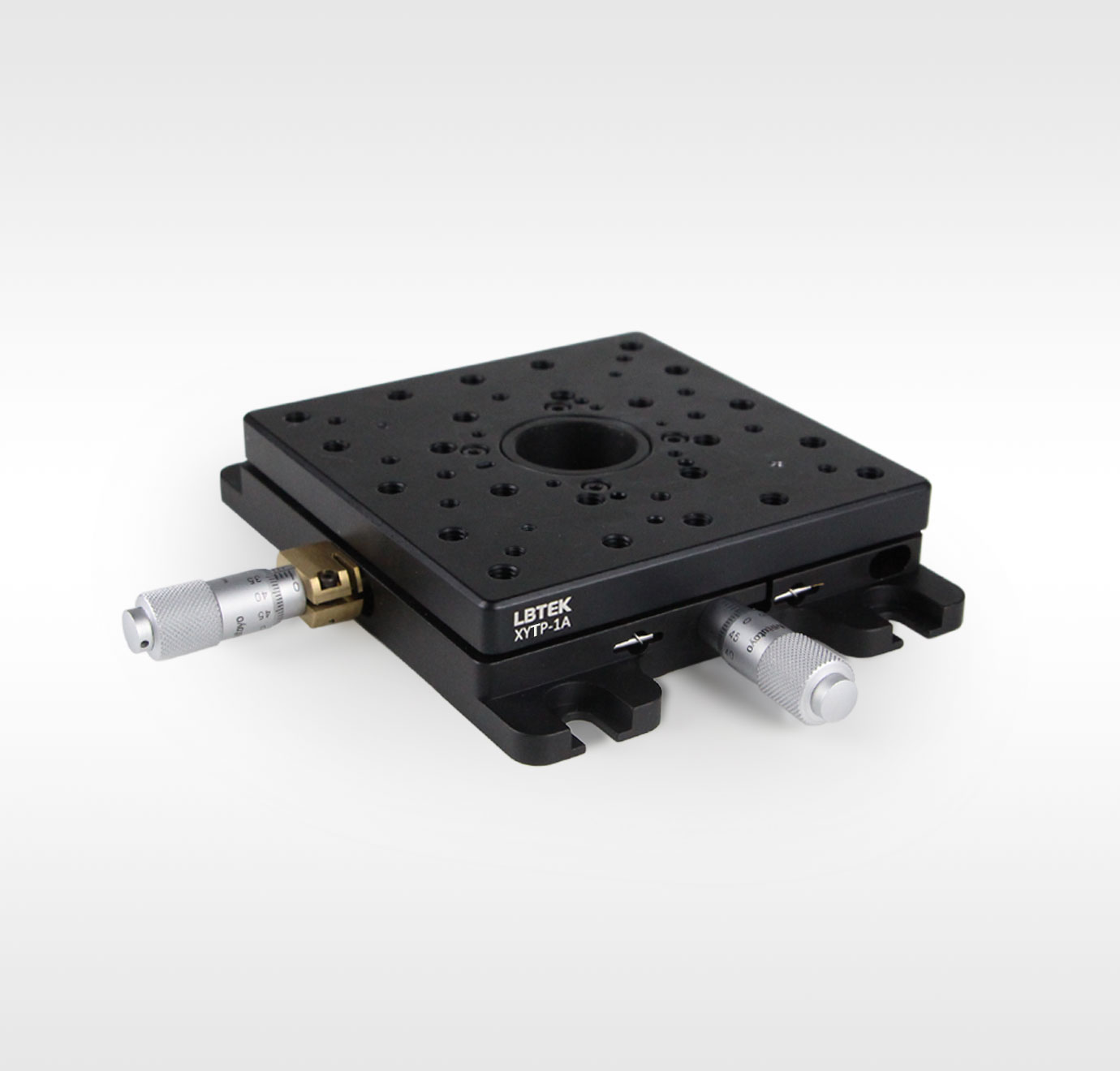

Ступень перемещения по оси XY

Ступень двухосного перемещения XY
Стационарная монтажная столешница
Резьбовое отверстие SM1 в центре столешницы

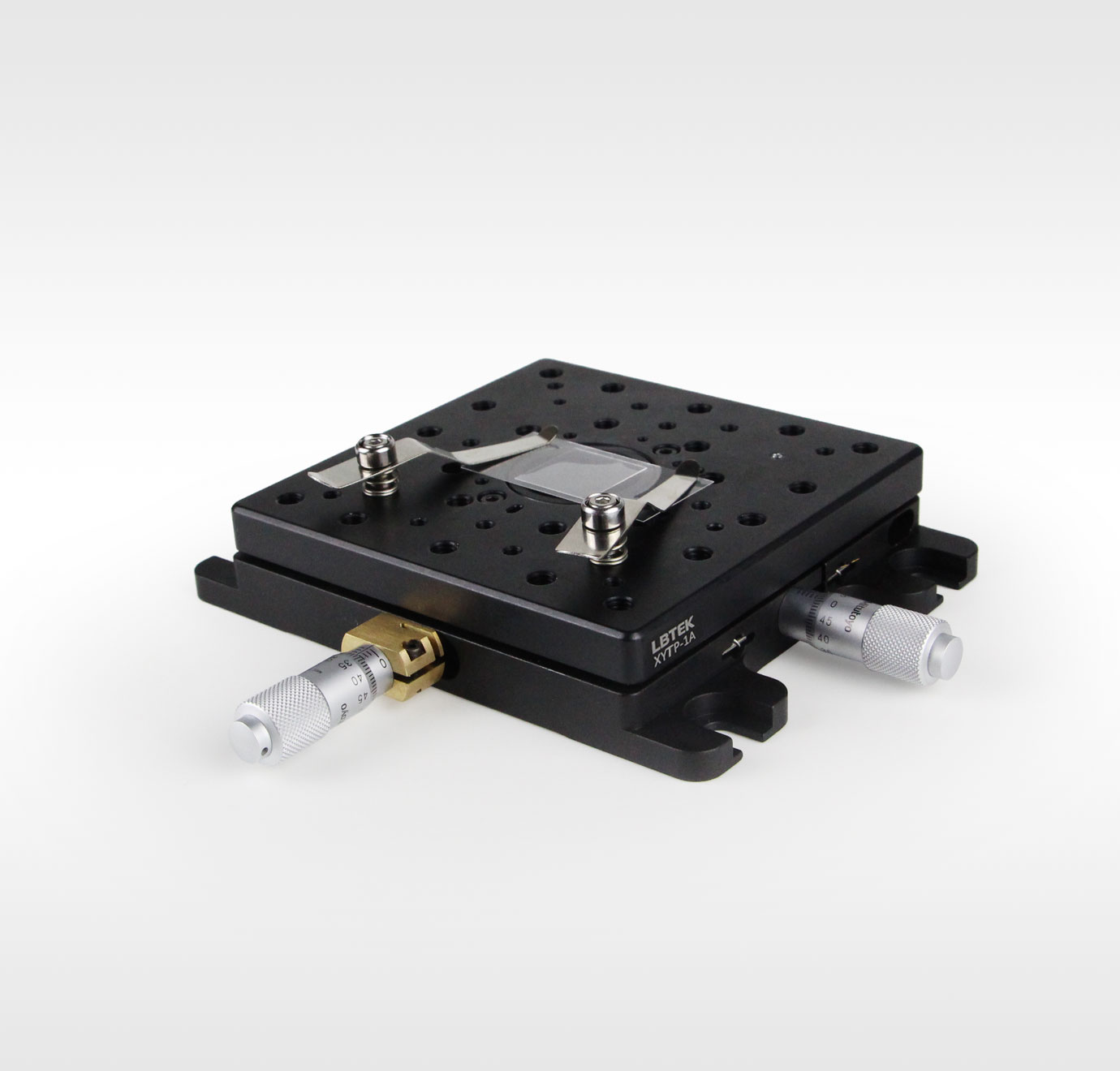

Может устанавливаться с помощью пружинного зажима предметного стекла микроскопа

Ступень перемещения по оси XY LBTEK выполнена с небольшой высотой и приводится в действие микрометром с минимальной шкалой 10 мкм и ходом 13 мм. В центре стола перемещения имеется резьбовое отверстие SM1, в которое можно устанавливать оптические компоненты диаметром 25,4 мм и максимальной толщиной 15 мм. Оно подходит для систем визуализации, требующих освещения снизу. Перемещение ступени вытеснения в направлениях X и Y не влияет на сквозное отверстие SM1. Стол перемещения по оси XY имеет фиксированный монтажный стол. В дополнение к монтажным отверстиям SM1, панель также имеет ряд резьбовых отверстий M3, M4 и M6 для установки стола перемещения и других компонентов. Резьбовые отверстия M3 вокруг и в нижней части центрального отверстия совместимы с коаксиальными системами диаметром 30 мм и 60 мм. Резьбовое отверстие M4 с отверстием для штифта подходит для установки пружинного зажима предметного стекла микроскопа.
