Переходная пластина с направляющим плоским ключом

Технические характеристики
Изображения

Описание продукта

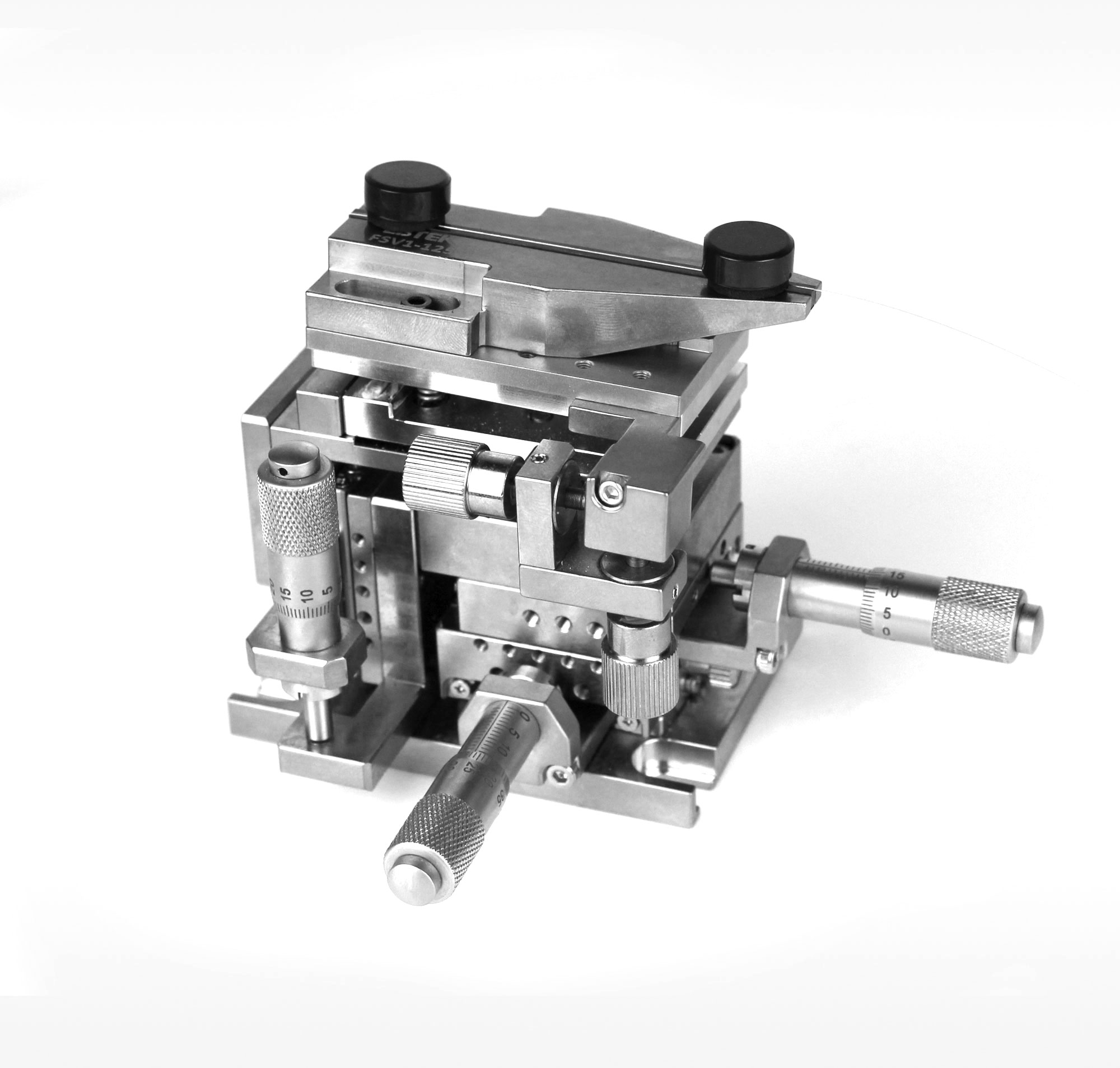

Пятиосевая ступень перемещения оптического волокна из нержавеющей стали, поставляемая компанией LBTEK, использует комбинацию высокоточных направляющих с поперечными роликами, 3 микрозаймов и 2 прецизионно регулируемых пар резьбы с высокой точностью, большой нагрузкой и компактной конструкцией. Среди них оси X, Y и Z имеют микронаправленную головку с ходом ±6,5 мм по осям X и Y и ±5 мм по оси Z, с разрешением до 10 мкм/ масштаб.2 вала регулировки угла наклона: перемещение оси θy, θz ±3°, точность регулировки 0,3°/оборот. Он подходит для настройки сердечника многоядерных устройств, таких как волоконно-оптические матрицы и оптические волноводы. Плата адаптера CAP-2, поставляемая компанией LBTEK, может быть подключена к волоконно-оптическому креплению серии FSV1, а плата адаптера MAP-2 может использоваться в сочетании со стационарным креплением серии FMA.

Переходная пластина с направляющим плоским ключом

С направляющим плоским ключом, подходит для волоконно-оптических приспособлений серии FSV1
Поставляется с 3 болтами M4

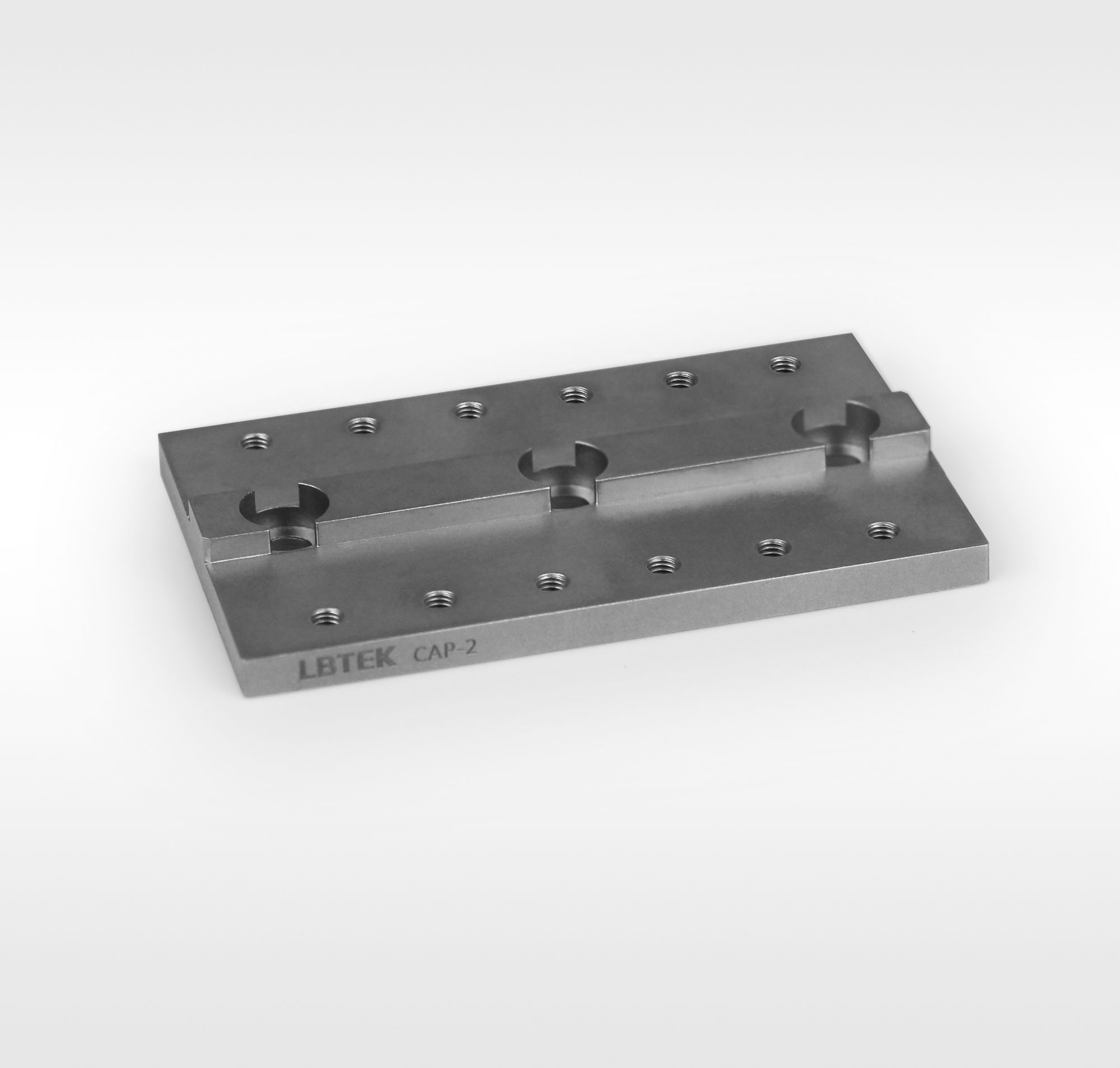

Верхняя часть переходной пластины CAP-2, поставляемой компанией LBTEK, имеет плоский ключ для подключения оптоволоконного зажима серии FSV1, который используется для использования пятиосевой ступени перемещения оптического волокна из нержавеющей стали FCSS-L5 или FCSS-R5 в сочетании с оптоволоконным зажимом, с резьбовыми отверстиями объемом 12 М3 для установки оптоволоконного зажима, переходную пластину можно закрепить прилагаемыми винтами M4.

	Модель	Применимые продукты	Сравнение	Документы	Стоимость	Доставка	Корзина
	CAP-2	FSV1-125/FSV1-150			129 USD	90 дней

Пятиосевая ступень перемещения оптического волокна из нержавеющей стали

Ступень перемещения оптического волокна по пяти осям из нержавеющей стали
Подходит для волоконно-оптической системы соединения
Линейная регулировка по осям X, Y и Z
Регулировка угла наклона θy, θz

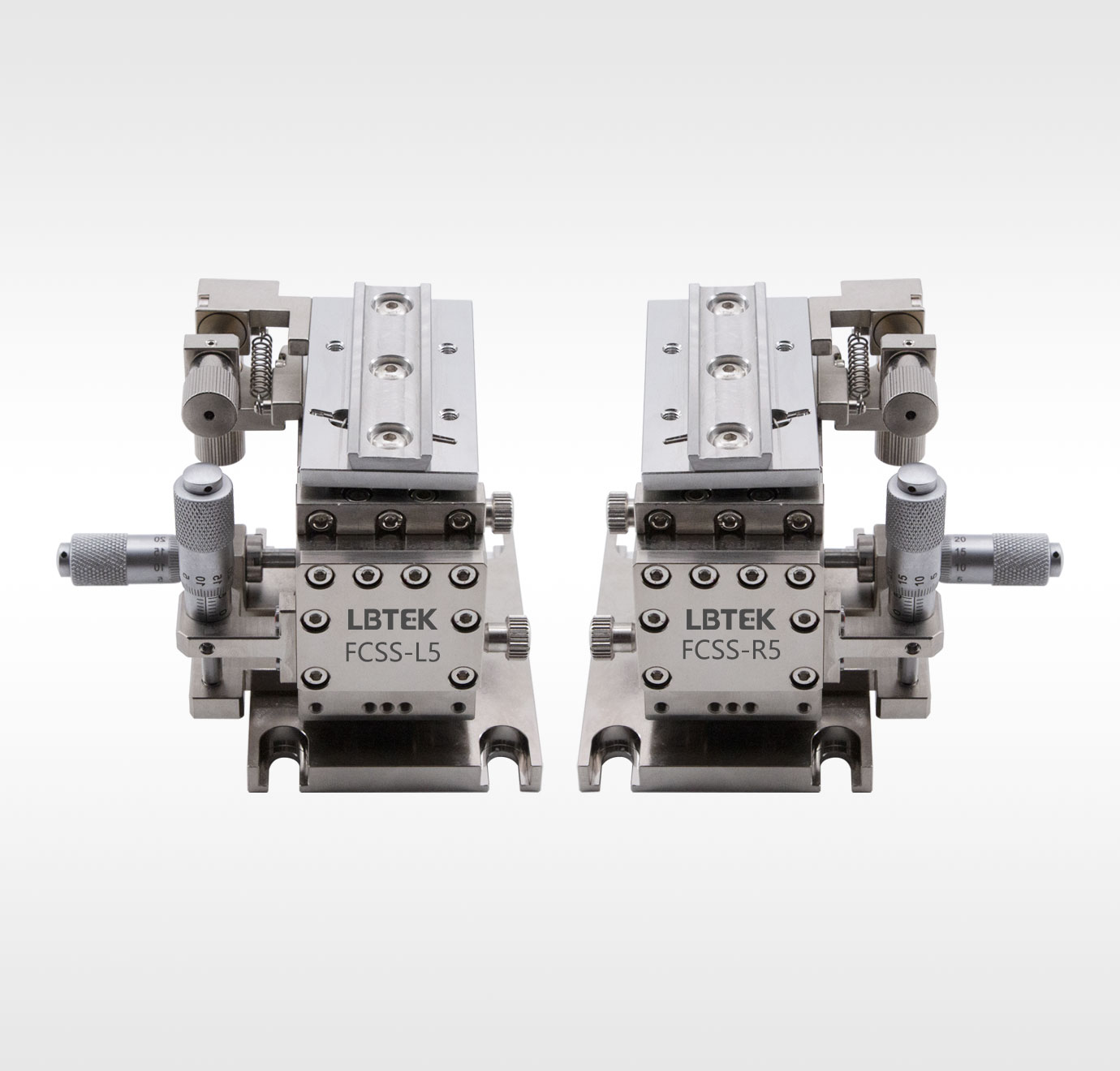

Конфигурация левой/правой руки

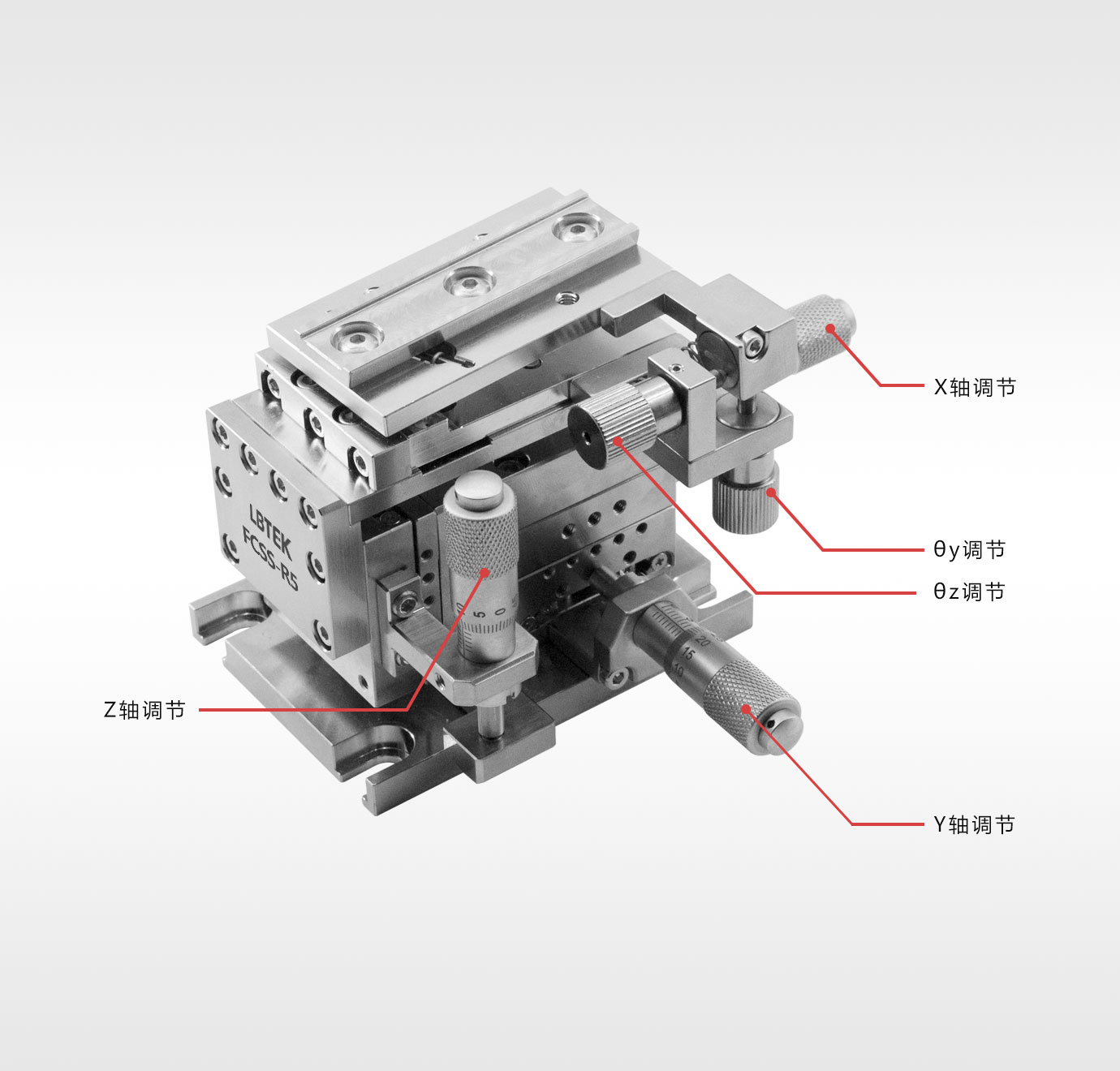

Пятиосевая ступень перемещения оптического волокна LBTEK из нержавеющей стали представляет собой пятиосевую скользящую ступень с линейной скользящей ступенью высокого разрешения (XYZ) и угловой скользящей ступенью (θyφz). Перемещение по осям X и Y составляет ±6,5 мм, по оси Z - ±5 мм, а разрешение может достигать 10 мкм/масштаб. Ход осей θy и θz составляет ±3°, а точность регулировки составляет 0,3° на оборот.4 U-образных монтажных паза M6 на опорной плите используются для крепления ступени перемещения. Пятиосевая ступень перемещения оптического волокна LBTEK из нержавеющей стали поставляется в комплекте с 4 винтами с цилиндрической головкой с шестигранными гнездами M6.

Модель	Тип	Стоимость	Доставка
FCSS-L5	Левша	3 385 USD	90 дней

FCSS-R5	Правосторонняя система	3 385 USD	90 дней

Посадочное место для гибкой перемещаемой платформы

Компактное L-образное монтажное сиденье
Высота оптической оси 18 мм
Подходит для использования с линзовой втулкой или объективом
Поставляется с 2 болтами М4

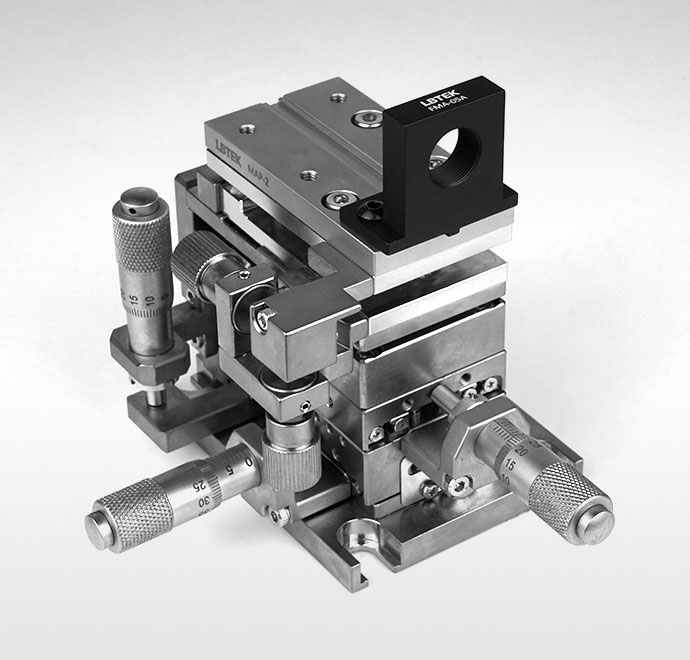

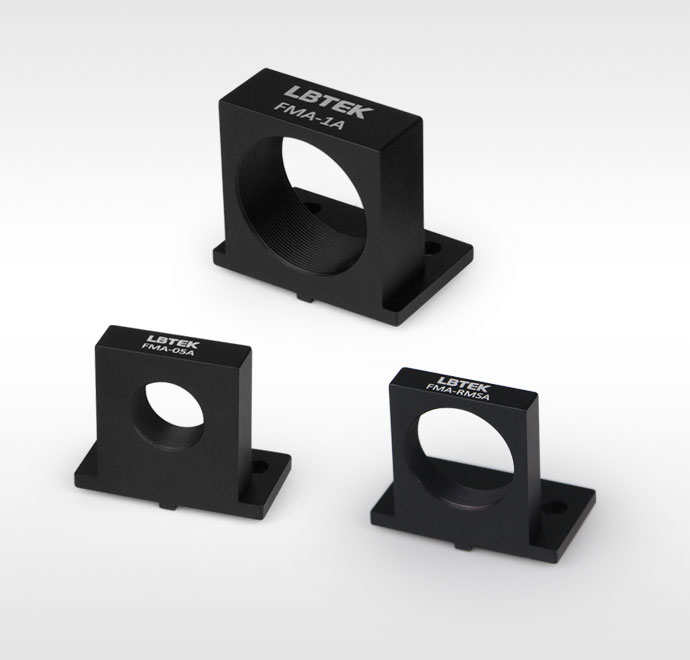

Монтажное гнездо серии FMA, поставляемое компанией LBTEK, может использоваться с переходной пластиной MAP-2 для интеграции компонентов со спецификациями резьбы RMS, SM05 или SM1 в пятиосевую станцию перемещения оптического волокна из нержавеющей стали. Оптическая ось фиксированного монтажного гнезда серии FMA расположена на 18 мм выше стола гибкого перемещения, что подходит для систем оптоволоконного соединения.

Модель	Технические характеристики резьбы	Стоимость	Доставка
FMA-05A	Внутренняя резьба SM05	82 USD	90 дней

FMA-1A	Внутренняя резьба SM1	86 USD	90 дней

FMA-RMSA	Среднеквадратичная внутренняя резьба	83 USD	90 дней
