Вертикальный транслятор по оси Z

Технические характеристики
Изображения

Описание продукта

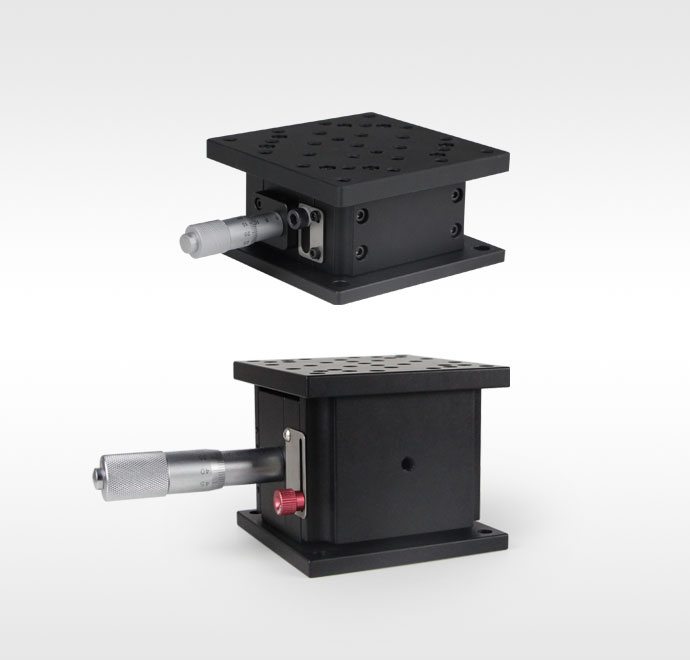

Ступень линейного перемещения LBTEK по оси Z использует конструкцию с рычажным приводом, набор направляющих с поперечными роликами и сотрудничает с импортными микроголовками. Она обладает определенной грузоподъемностью и высокой точностью позиционирования. Она очень подходит для установки оптико-механических компонентов, которым необходимо регулировать высоту. Кроме того, ступень линейного перемещения по оси Z, поставляемая компанией LBTEK, может быть собрана с ручной ступенью линейного перемещения серии LS90 в ступень перемещения по оси XZ/YZ/XYZ. Кроме того, она оснащен стопорными винтами, затягиваемыми вручную, и снабжен крепежной конструкцией с насечкой под шестигранный ключ, которая может быть зафиксирована после того, как ступень линейного перемещения по оси Z достигнет заданного положения. Как основание, так и столешница имеют монтажные резьбовые отверстия M6 и решетки сквозных отверстий со стандартным шагом в соответствии с распространенными требованиями к монтажу.

Вертикальный транслятор по оси Z

Размер стола 90 мм ×90 мм
Ход регулировки по оси Z может быть выбран в диапазоне от 10 мм до 25 мм
Z осевая нагрузка 3 кгс
Точность регулировки 0,5 мм/оборот

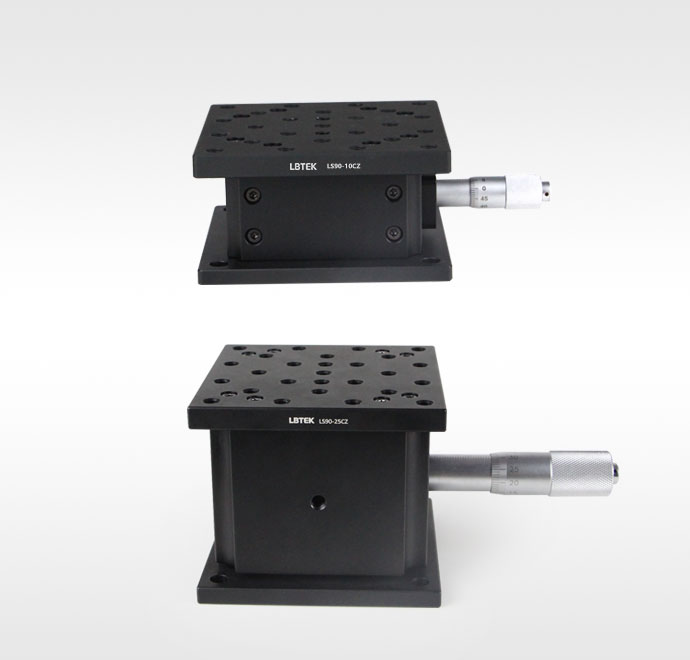

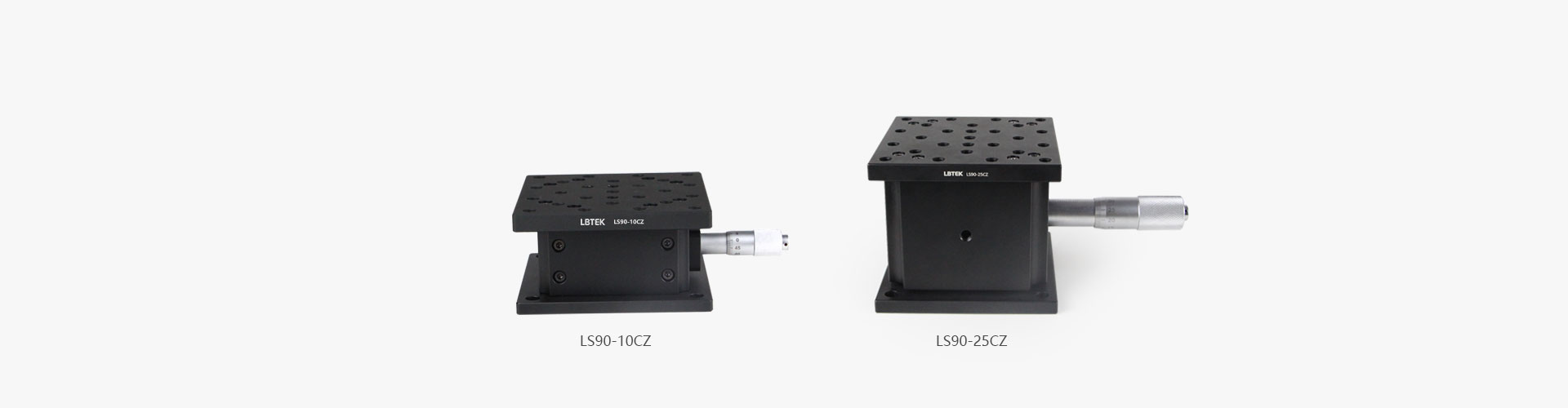

Ход перемещения по оси Z ступени линейного перемещения LBTEK по оси Z доступен в 10 мм и 25 мм. Минимальная шкала микрометра составляет 10 мкм, из которых точность линейного перемещения LS90-10CZ может достигать 3 мкм, а высоту от монтажной поверхности основания до монтажного стола можно регулировать от 47,5 мм до 57,5 мм. Точность линейного перемещения LS90-25CZ может достигать 5 мкм, диапазон регулировки высоты от монтажной поверхности основания до монтажного стола составляет 74 мм ~ 99 мм, параллельность основания и стола может достигать 100 мкм, а осевая нагрузка по оси Z составляет 3 кгс, поэтому он обладает определенной грузоподъемностью и высокой точностью позиционирования. Ступень линейного перемещения по оси Z имеет размер стола 90 × 90 мм, имеет резьбовые отверстия M6 с расстоянием между отверстиями 25 мм и оснащена 2 установочными отверстиями для облегчения комбинирования двухосевой и трехосевой ступеней перемещения. Нижняя часть ступени линейного перемещения по оси Z оснащена четырьмя монтажными отверстиями, которые могут быть непосредственно прикреплены к оптической платформе M6 с расстоянием между отверстиями 25 мм с помощью винтов M6, что очень удобно при установке. К ступени линейного перемещения LBTEK по оси Z прилагаются 2 установочных цилиндрических штифта Ø5 мм, 4 винта с цилиндрической головкой M6 с шестигранной головкой и короткий шестигранный торцевой ключ диаметром 5 мм.
