Ножничная подъемная платформа 178 мм × 100 мм

Технические характеристики

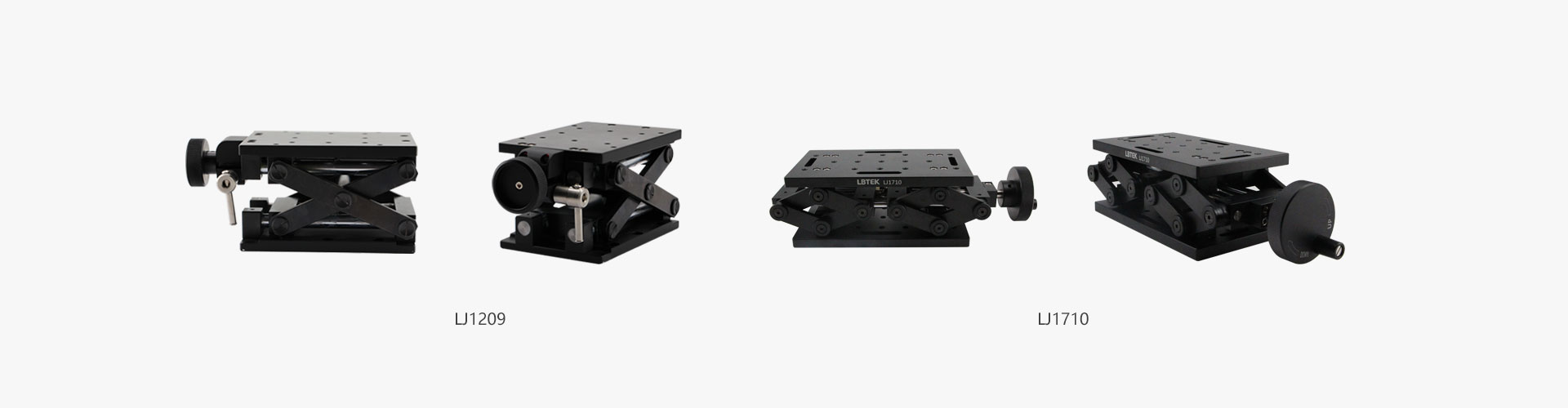

Изображения

Описание продукта

Ножничная подъемная платформа LBTEK может обеспечивать стабильную регулировку высоты, высокую грузоподъемность и хороший параллелизм, что очень подходит для установки оптико-механических компонентов, требующих регулировки высоты. Подъемная платформа имеет ножничную опорную конструкцию, приводимую в движение тонко заточенными винтовыми стержнями, двухрельсовую пятиосевую конструкцию позиционирования или 16-рычажную конструкцию с двойной дугой для обеспечения стабильности работы подъемной платформы. Подъемная платформа регулируется с помощью большого маховика с накаткой, а регулировочный маховик оснащен механизмом блокировки, который может быть заблокирован после регулировки на необходимую высоту для обеспечения долговременной устойчивости подъемной платформы. Как основание, так и столешница имеют множество монтажных отверстий M6 со стандартным шагом в соответствии с общепринятыми требованиями к монтажу.

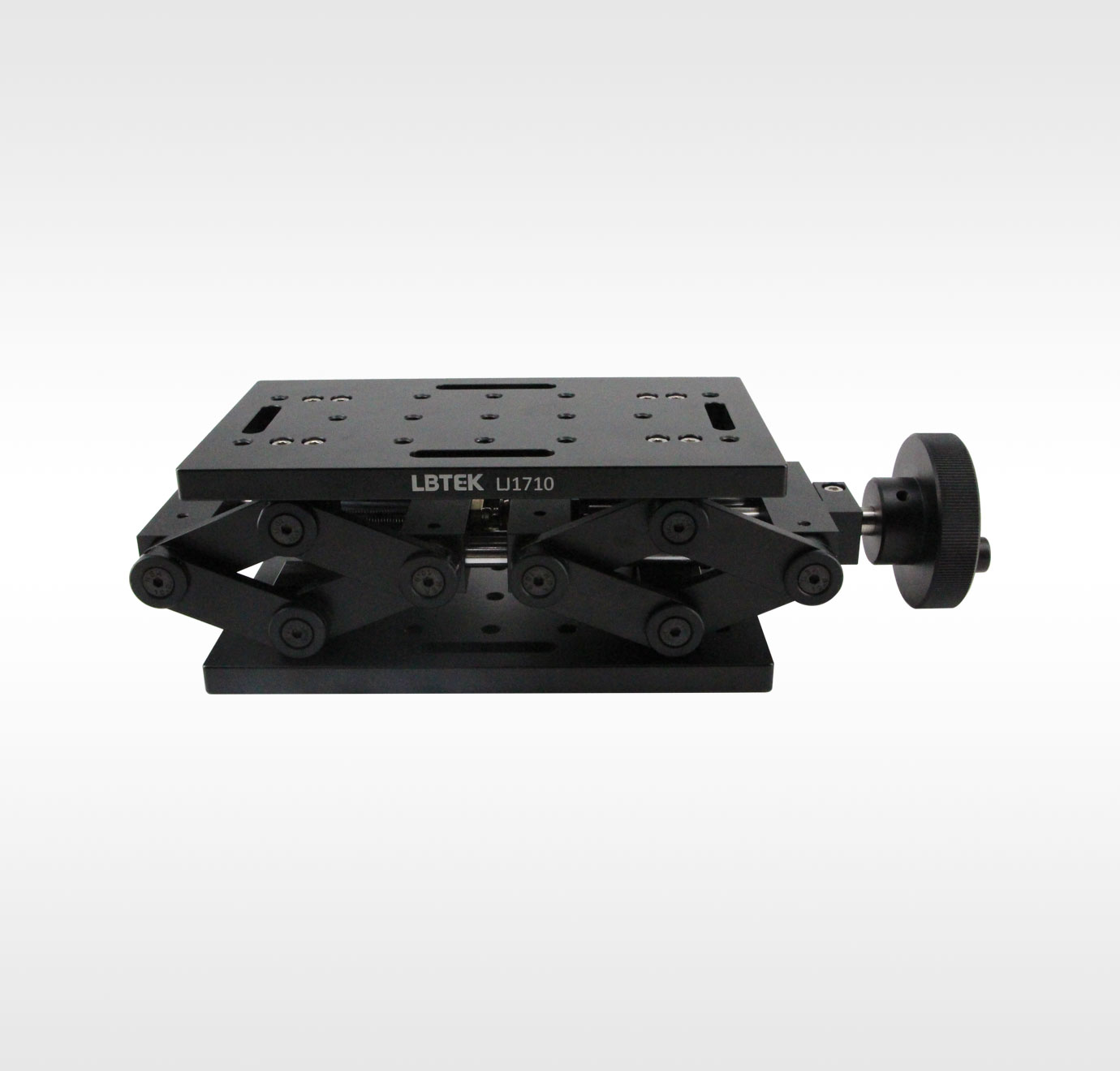

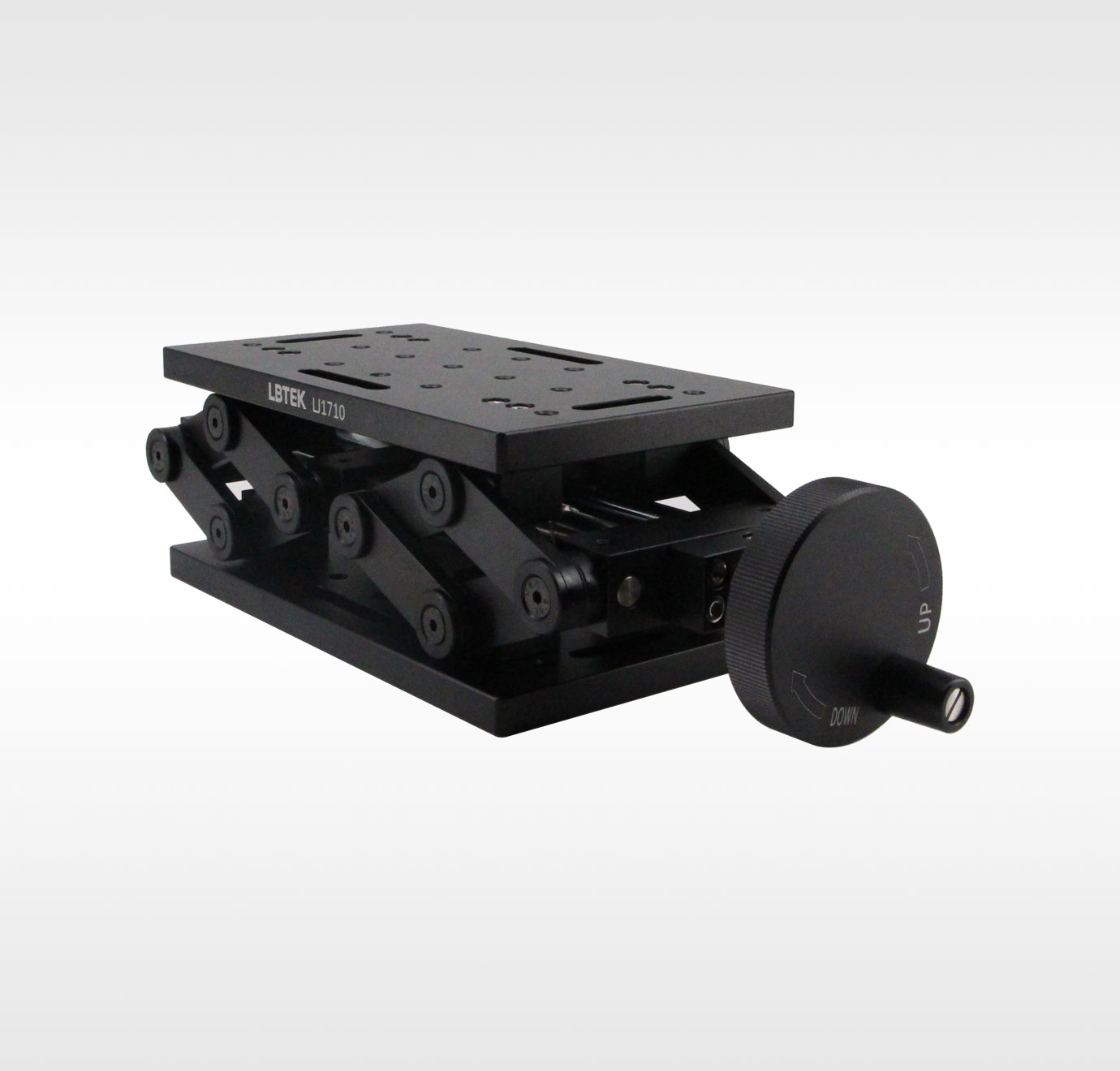

Ножничная подъемная платформа 178 мм × 100 мм

Размер стола 178 мм × 100 мм
Ход регулировки высоты 50 мм, от 68 мм до 118 мм
Сверхпрочный тип, вертикальная грузоподъемность 25 кгс

Ножничная подъемная платформа LBTEK может обеспечивать стабильную регулировку высоты, а диапазон регулировки высоты от базовой монтажной поверхности до монтажного стола составляет 68 мм ~ 118 мм. Он имеет 16-рычажную конструкцию с двойной дужкой, которая обладает превосходной жесткостью и грузоподъемностью до 25 кгс. Параллельность хорошая, что очень подходит для установки оптико-механических компонентов, которые необходимо регулировать по высоте. Регулировочный маховик подъемной платформы можно зафиксировать с помощью стопорных винтов сбоку. Как столешница, так и нижняя пластина имеют 15 отверстий с резьбой M6 и 4 паза в форме талии M6, которые могут соответствовать общим требованиям к установке. Ножничная подъемная платформа LBTEK поставляется с 4 винтами с цилиндрической головкой M6 с шестигранной головкой и гаечным ключом с короткой головкой 5 мм, гаечным ключом с шестигранной головкой 3 мм.

	Модель	Параллелизм	Размер таблицы	Сравнение	Документы	Стоимость	Доставка	Корзина
	LJ1710	300 мкм	178 мм × 100 мм			850 USD	90 дней

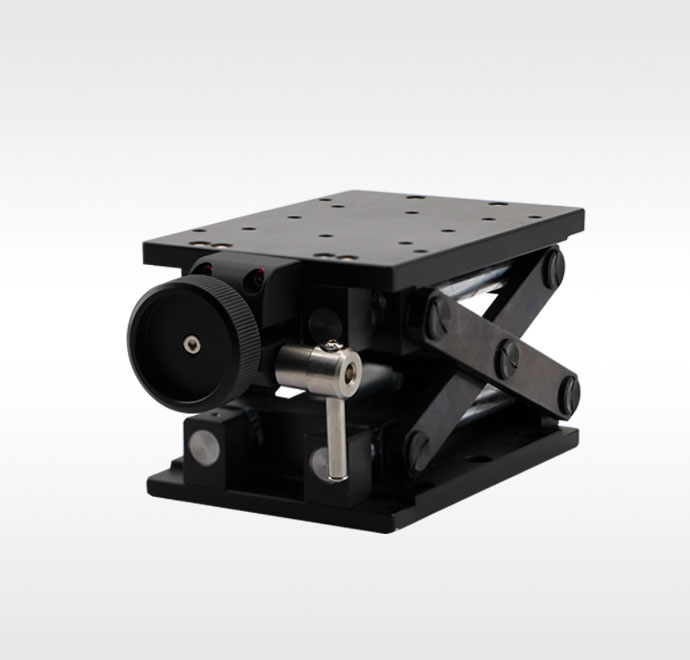

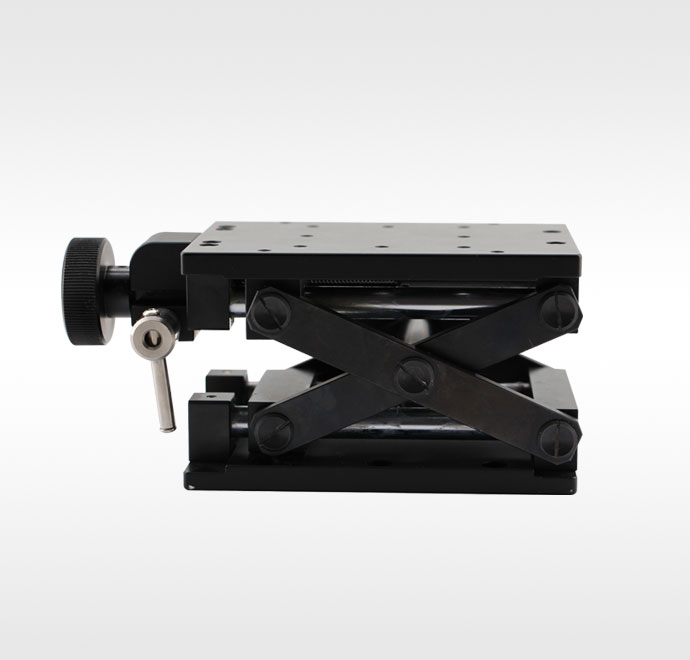

Ножничная подъемная платформа 120 мм × 90 мм

Размер стола 120 мм × 90 мм
Ход регулировки высоты 40 мм, от 65 мм до 105 мм
Вертикальная грузоподъемность 7 кгс
Точность регулировки 2 мм/оборот

Ножничная подъемная платформа LBTEK может обеспечивать стабильную регулировку высоты, а диапазон регулировки высоты от базовой монтажной поверхности до монтажного стола составляет 65 мм ~ 105 мм. Он обладает высокой несущей способностью и хорошим параллелизмом, что очень подходит для установки оптико-механических компонентов, которые необходимо регулировать по высоте. Регулировочный маховик подъемной платформы можно зафиксировать с помощью фиксирующего стержня сбоку. Столешница имеет 21 отверстие с резьбой M6, а 6 монтажных пазов в форме пояса M6 на опорной плите используются для крепления подъемной платформы. Ножничная подъемная платформа LBTEK поставляется с 4 винтами с цилиндрической головкой с шестигранным гнездом M6 и винтами с короткой головкой 5 мм. Ключ с шестигранной головкой.
