Ступень линейного перемещения по оси XYZ с дифференциальным микрометром

Технические характеристики
Изображения
Монтаж

Описание продукта

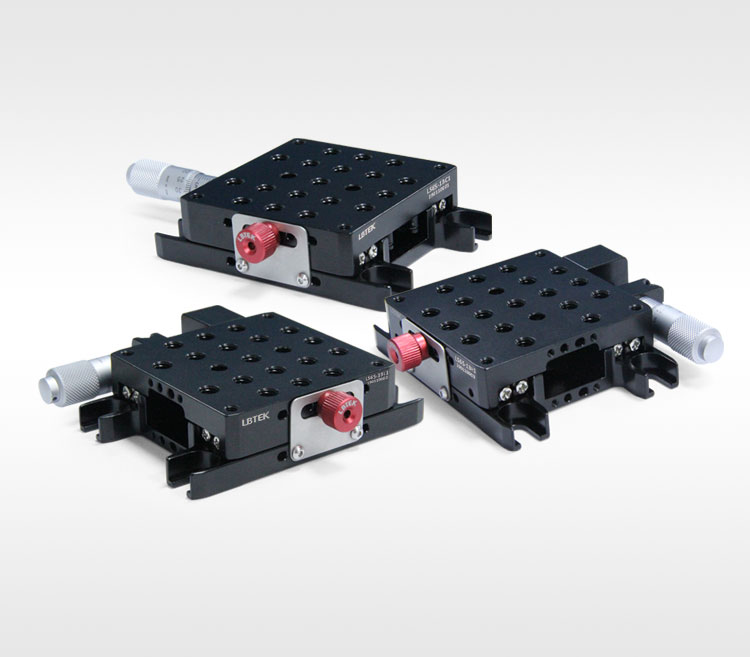

Ступень ручного линейного перемещения LBTEK оснащена линейной направляющей с шариком/поперечным роликом, с микроразрезным приводом, ходом 13 мм, размер стола ступени ручного линейного перемещения составляет 65 × 65 мм, с резьбовыми отверстиями M6 с расстоянием между отверстиями 25 мм. Предусмотрены три вида ступеней ручного линейного перемещения: одноосные, XY и XYZ. Ступени одноосного и XY-го перемещения управляются стандартными микрофракциями, а ступень XYZ-го перемещения может выбирать стандартные микрофракции или дифференциальные микрофракции. В то же время он делится на три типа приводов: концевой прямой привод, левосторонний привод и правосторонний привод с точностью линейного перемещения в пределах 3 мкм. Кроме того, ступень ручного линейного перемещения LBTEK может быть свободно объединена в ступень многоосевого перемещения. Сбоку имеются стопорные винты, затянутые вручную, которые могут быть зафиксированы после того, как стадия перемещения достигнет заданного положения. Неподвижная опорная пластина выдвижного столика представляет собой отверстие с потайной резьбой M6 размером 75 × 50 мм. С помощью прилагаемого винта с шестигранной цилиндрической головкой его можно непосредственно прикрепить к оптической платформе M6 с расстоянием между отверстиями 25 мм. В дополнение к ступени ручного линейного перемещения с ходом 13 мм компания LBTEK также предлагает ступень ручного линейного перемещения с ходом 25 мм с размером стола 90 × 90 мм и ходом 25 мм.

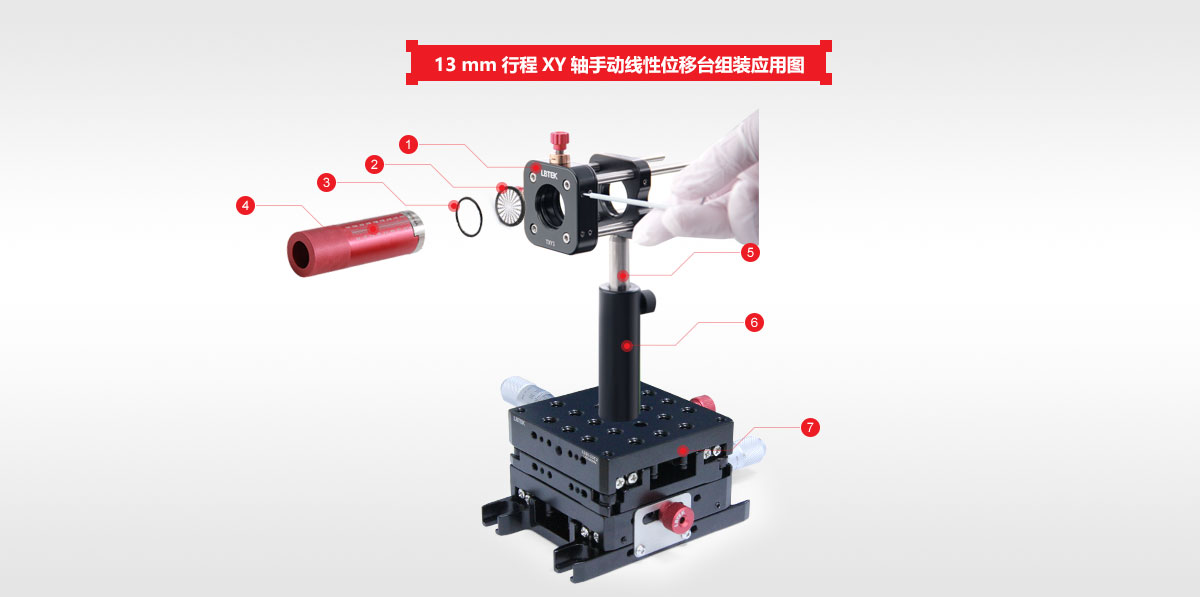

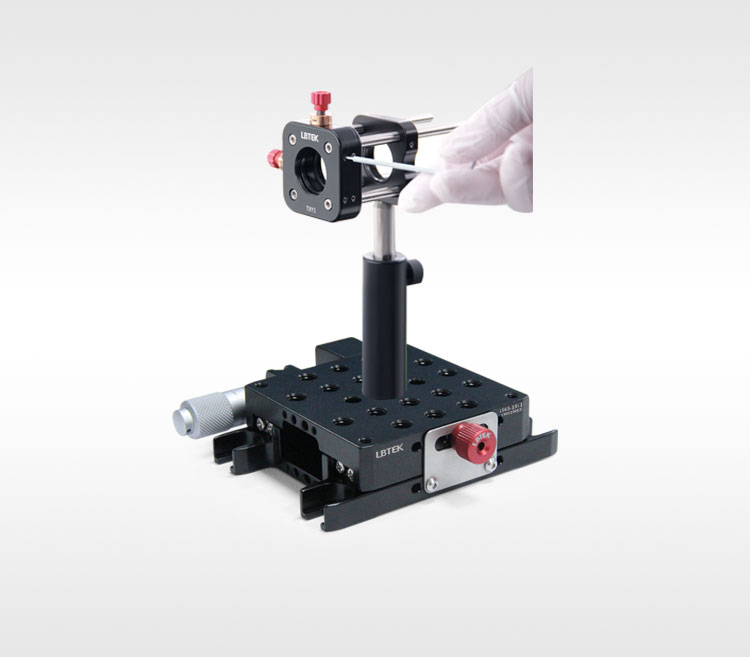

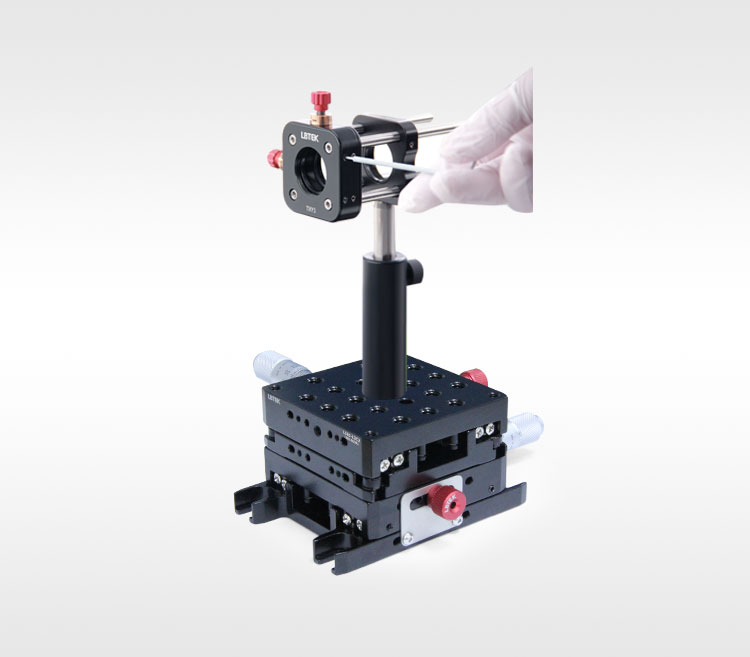

LBTEK Ступень линейного смещения по оси XY часто используется для двухмерной регулировки	① Крепление для регулировки смещения XY коаксиальной системы 30 ммTXY1×1	② Вихревая волновая пластинаVR10-633-SP×1	③ Стопорное кольцо SM1SM1R×1	④ Ключ для стопорных колец SM1OWR-1A×1
	⑤ Оптическая стойка из нержавеющей стали Ø12,7 ммOP-75×1	⑥ Стандартный кронштейн для стойки Ø12,7 ммPH-75A×1	⑦ Ручной этап линейного перемещения по оси XYLS65-13C2×1

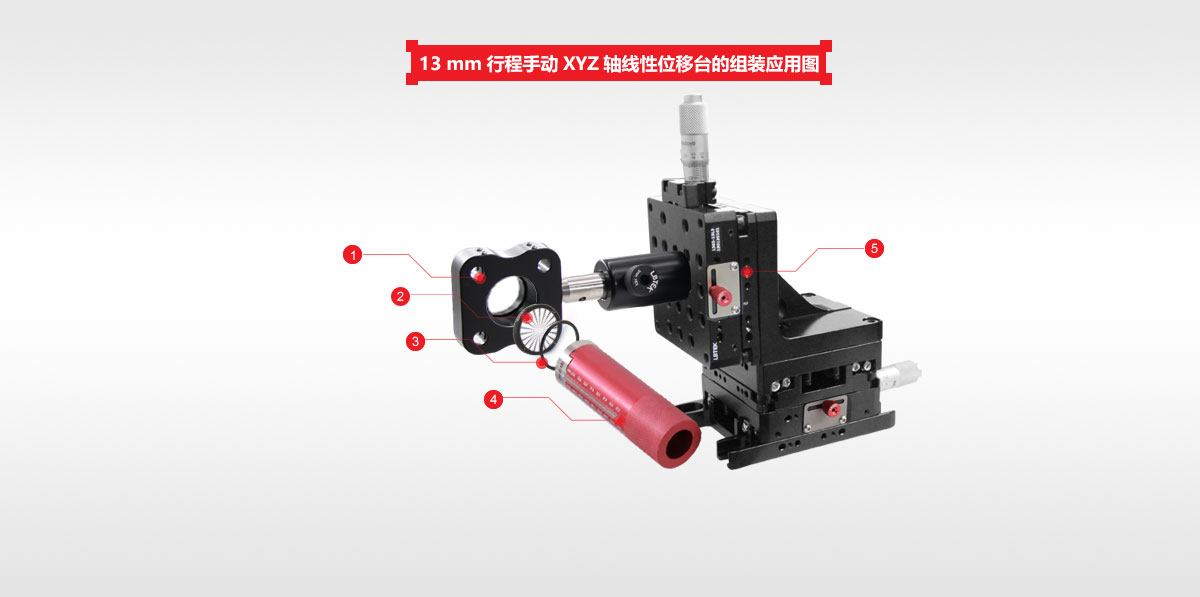

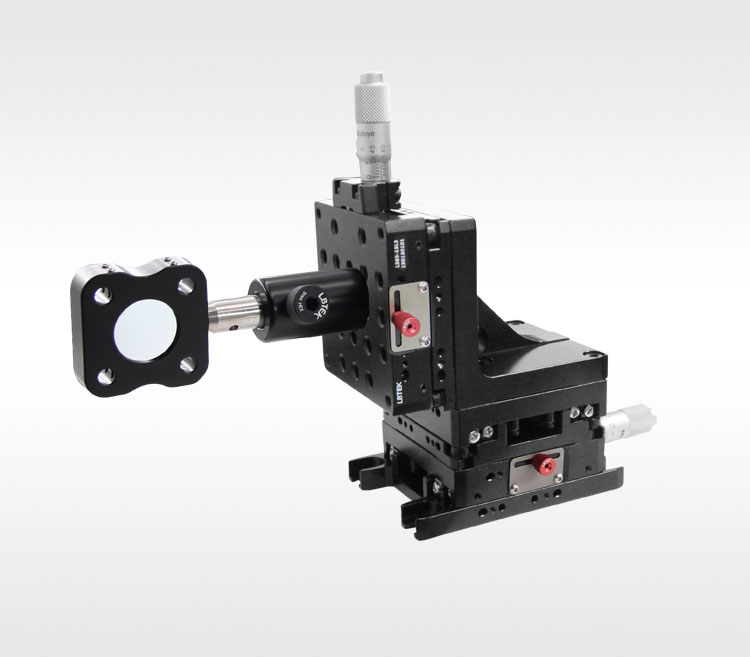

LBTEK Ступень линейного перемещения по оси XYZ часто используется для трехмерной регулировки	① Коаксиальная монтажная пластина 30 ммOPM-9BS×1	② Вихревая волновая пластинаVR10-633-SP×1	③ Стопорное кольцо SM1SM1R×1
	④ Ключ для стопорных колец SM1OWR-1A×1	⑤ Ручной этап линейного перемещения по оси XYZLS65-13C3×1

Ступень линейного перемещения по оси XYZ с дифференциальным микрометром

Конечная ступень перемещения с прямым приводом с дифференциальным микрометром
Размер стола: 65 × 65 мм
Грубая регулировка хода 13 мм, минимальная шкала 10 мкм
Точно отрегулируйте ход 200 мкм, минимальная шкала составляет 0,5 мкм.

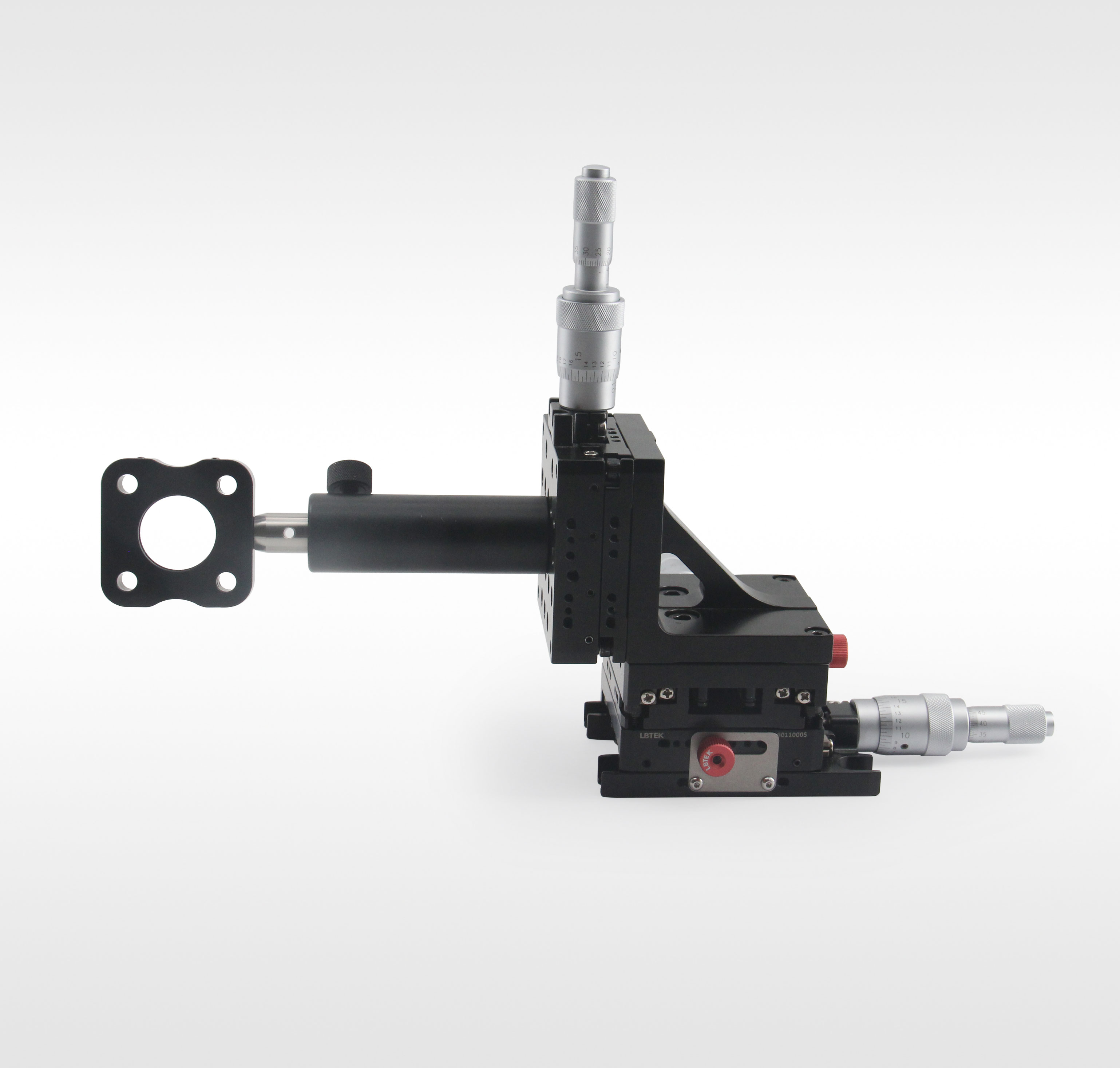

Линейное смещение по оси XYZ от LBTEK с дифференциальной микрометрической структурой оснащено терминальным прямым приводом. Ход перемещения с грубой регулировкой составляет 13 мм при минимальной шкале 10 мкм; ход с точной регулировкой 200 мкм имеет минимальную шкалу 0,5 мкм. Размер стола перемещения составляет 65 × 65 мм с отверстиями с резьбой M6. Нижняя часть ступени вытеснения снабжена четырьмя U-образными канавками для позиционирования, а для фиксации положения ступени вытеснения можно использовать винты M6.

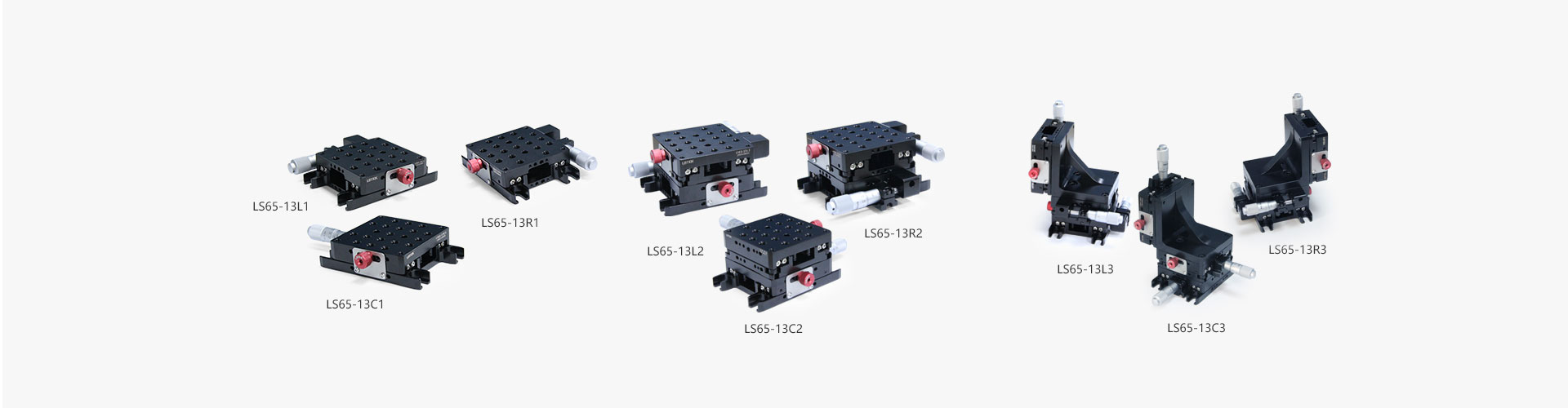

	Модель	Расположение привода	Сравнение	Документы	Стоимость	Доставка	Корзина
	LS65-13C3P	Конечный прямой привод			2 715 USD	90 дней

Ступень линейного перемещения по одной оси со стандартным микрометром

Одноосный привод со стандартным микрометром
Размер стола: 65 × 65 мм
Ход: 13 мм
Минимальная шкала микрометра: 10 мкм
Он делится на три типа привода: конечный прямой привод, левосторонний привод и правосторонний привод.

Одноосная ступень линейного перемещения LBTEK подразделяется на три типа приводов: концевой прямой привод, левосторонний привод и правосторонний привод. Во всех используются одноосные приводы с микрометрическим приводом, с ходом перемещения 13 мм и минимальной шкалой 10 мкм для микрометра. Размер стола перемещения составляет 65 × 65 мм с отверстиями с резьбой M6. Нижняя часть ступени вытеснения снабжена четырьмя U-образными канавками для позиционирования, а для фиксации положения ступени вытеснения можно использовать винты M6.

Модель	Расположение привода	Стоимость	Доставка
LS65-13C1	Конечный прямой привод	573 USD	90 дней

LS65-13L1	Левый руль	573 USD	90 дней

LS65-13R1	Правый руль	573 USD	90 дней

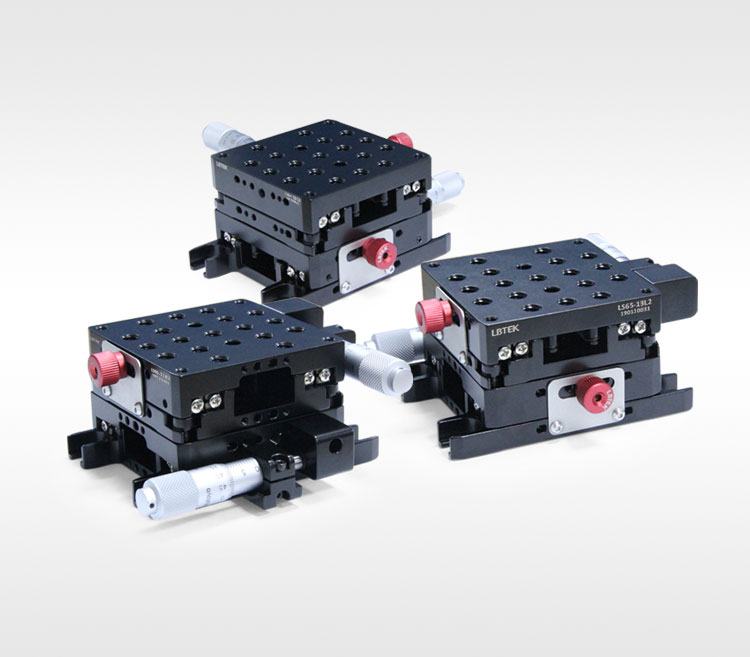

Ступень линейного перемещения по оси XY со стандартным микрометром

Ступень линейного перемещения по оси XY со стандартным микрометром
Размер стола: 65 × 65 мм
Ход: 13 мм
Минимальная шкала микрометра: 10 мкм
Он делится на три типа привода: конечный прямой привод, левосторонний привод и правосторонний привод.

Ступень линейного перемещения LBTEK по оси XY подразделяется на три типа приводов: концевой прямой привод, левосторонний привод и правосторонний привод. Все они приводятся в движение в направлении оси XY с помощью микрометрического привода. Ход перемещения составляет 13 мм, а минимальная шкала микрометра равна 10 мкм. Размер стола перемещения составляет 65 × 65 мм с отверстиями с резьбой M6. Нижняя часть ступени вытеснения снабжена четырьмя U-образными канавками для позиционирования, а для фиксации положения ступени вытеснения можно использовать винты M6.

Модель	Расположение привода	Стоимость	Доставка
LS65-13C2	Конечный прямой привод	1 113 USD	90 дней

LS65-13L2	Левый руль	1 113 USD	90 дней

LS65-13R2	Правый руль	1 113 USD	90 дней

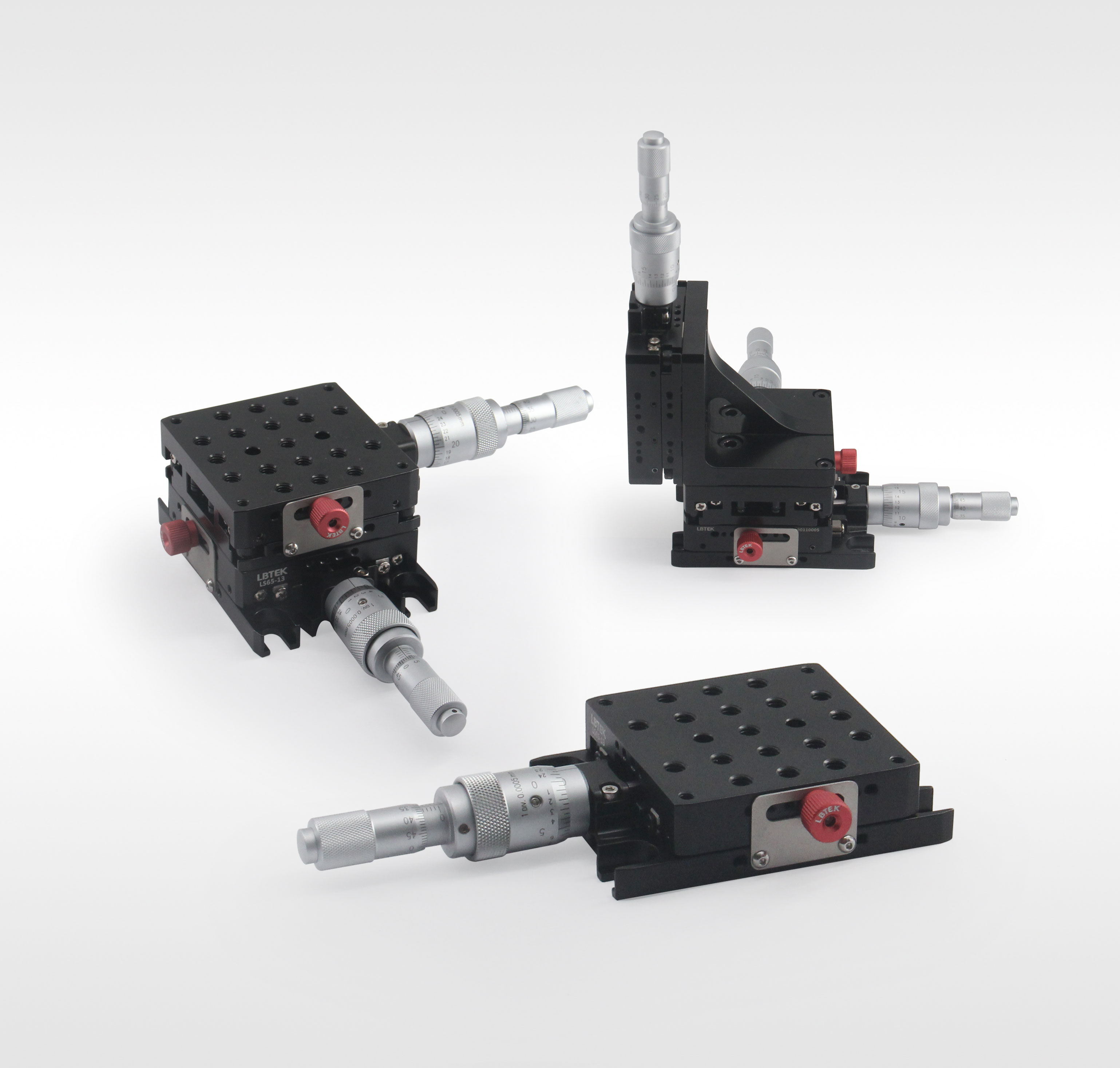

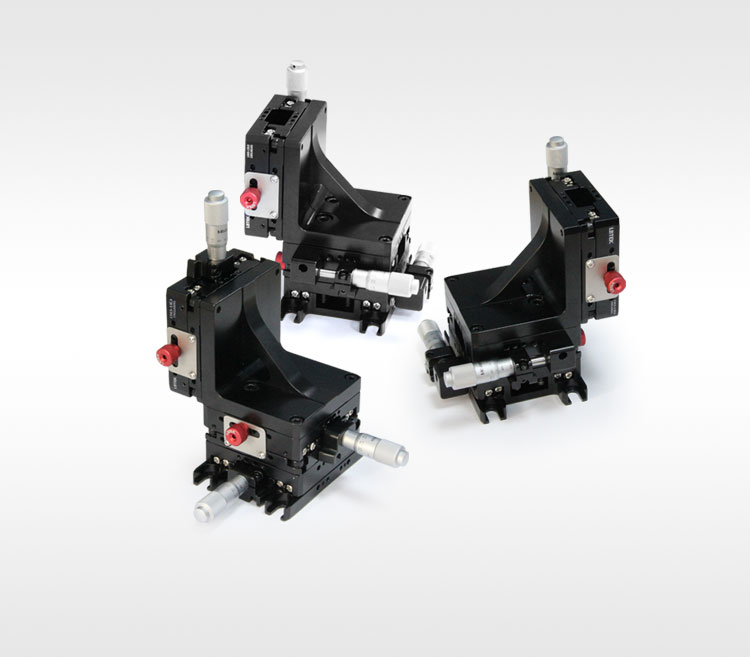

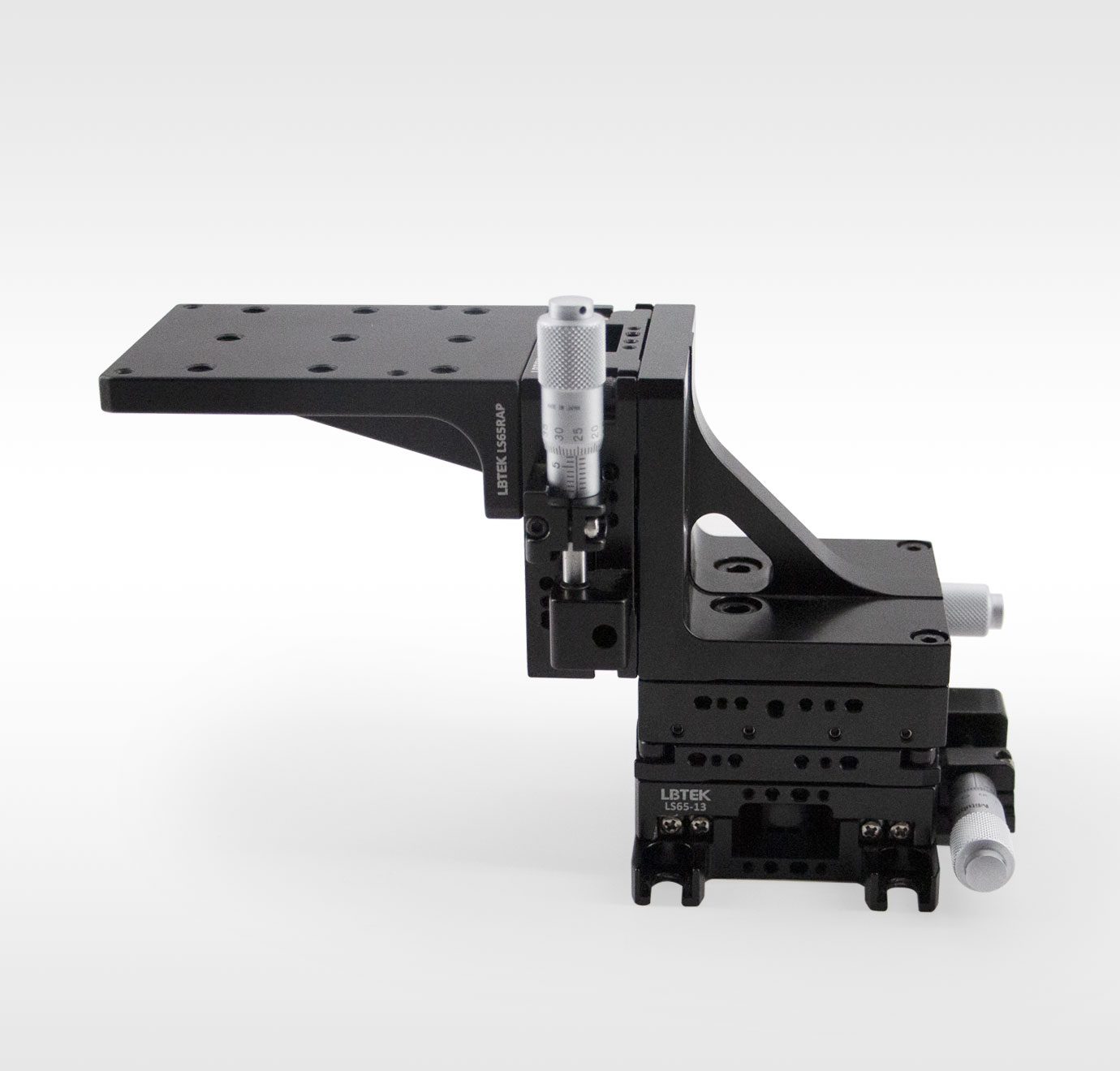

Ступень линейного перемещения по оси XYZ со стандартным микрометром

Приводится в движение в направлении XYZ стандартным микрометром
Размер стола: 65 × 65 мм
Ход: 13 мм
Минимальная шкала микрометра: 10 мкм
Он делится на три типа привода: конечный прямой привод, левосторонний привод и правосторонний привод.

Ступень линейного перемещения LBTEK по оси XYZ подразделяется на три типа приводов: концевой прямой привод, левосторонний привод и правосторонний привод. Размер стола перемещения составляет 65 × 65 мм с отверстиями с резьбой M6. Нижняя часть ступени вытеснения снабжена четырьмя U-образными канавками для позиционирования, а для фиксации положения ступени вытеснения можно использовать винты M6.

Модель	Расположение привода	Стоимость	Доставка
LS65-13C3	Конечный прямой привод	1 881 USD	90 дней

LS65-13L3	Левый руль	1 793 USD	90 дней

LS65-13R3	Правый руль	1 793 USD	90 дней

Микрометр

Стандартный микрометр 148-801, 150-801
Ход 13 мм, 25 мм
Индексация 10 мкм/сетка
Точность позиционирования ±2 мкм

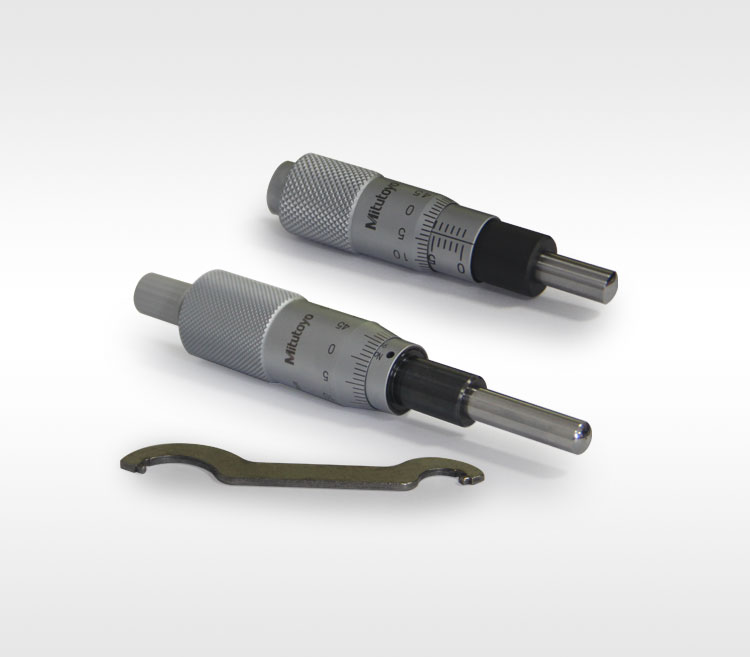

Микрометр в основном используется в механических устройствах управления движением, таких как ступень ручного линейного перемещения, поставляемая компанией LBTEK. LBTEK поставляет микрометрические головки Mitutoyo 148-801 и 150-801 в двух спецификациях, соответствующих ходу 13 мм и 25 мм соответственно. На корпусе микрометра выгравирована индексация, 10 мкм / сетка, а точность позиционирования составляет ± 2 мкм. Сферический конец привода обеспечивает единую точку контакта, что позволяет свести к минимуму ошибку центровки.

Модель	Наружный диаметр втулки	Стоимость	Доставка
148-801	9,5 мм	133 USD	90 дней

150-801	10 мм	136 USD	90 дней

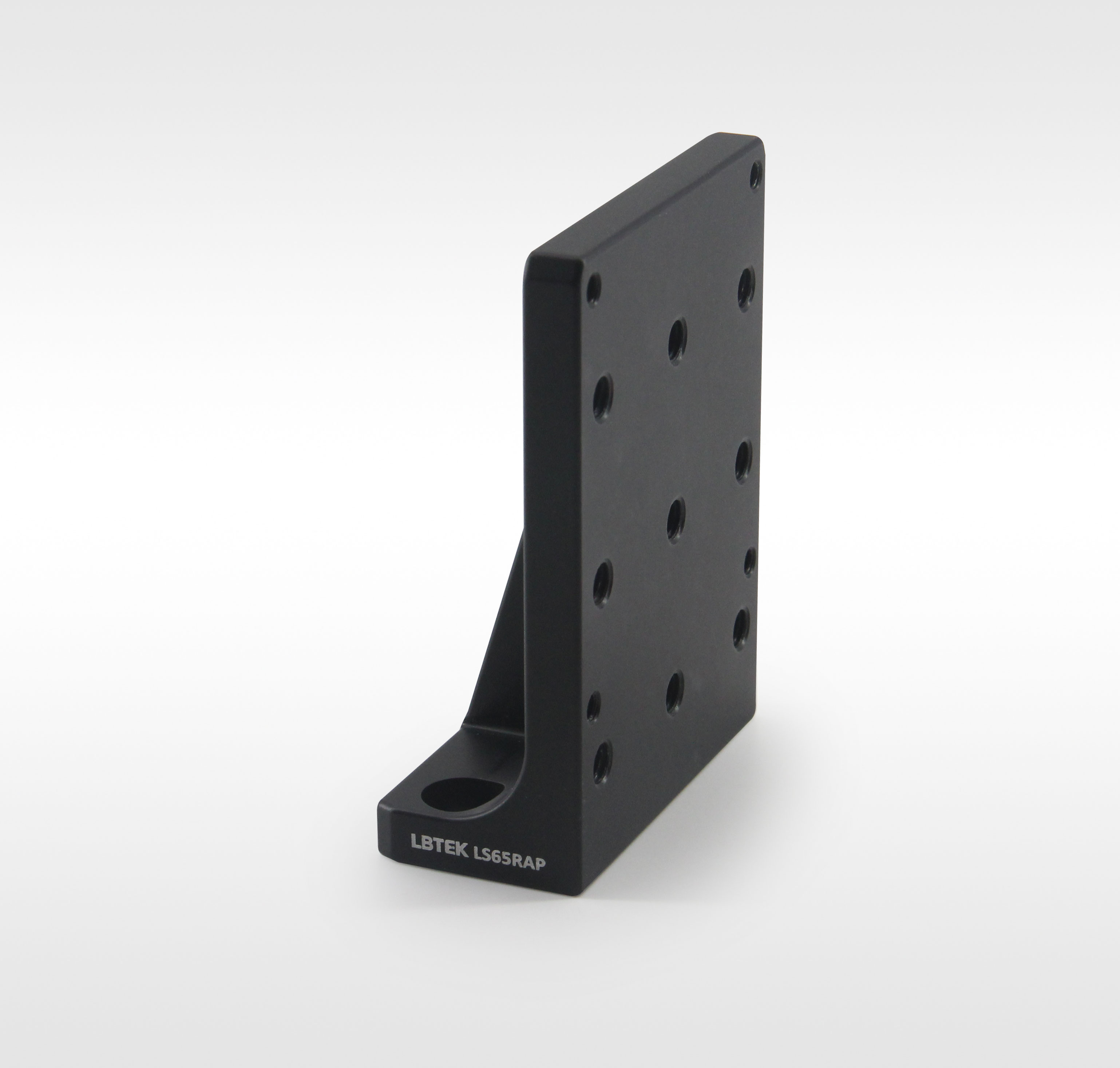

Прямоугольная переходная пластина диаметром 65 мм

Материал корпуса алюминиевый сплав 6061-T6
9 резьбовых отверстий M6, 4 резьбовых отверстия M4

Прямоугольная переходная пластина, поставляемая компанией LBTEK, изготовлена из алюминиевого сплава с высокой точностью, имеет канавку с потайной головкой M6, резьбовое отверстие M4 и резьбовое отверстие M6, которые используются для фиксации и переноса механических деталей. Может использоваться совместно с выдвижным столом серии LS65-13××, поставляемым компанией LBTEK.
