• Регулируемый угол поворота ±5°
• Регулируемый поворот ±10°
• Столешница с массивом резьбовых отверстий M4
• Высота ступени 37,5 мм

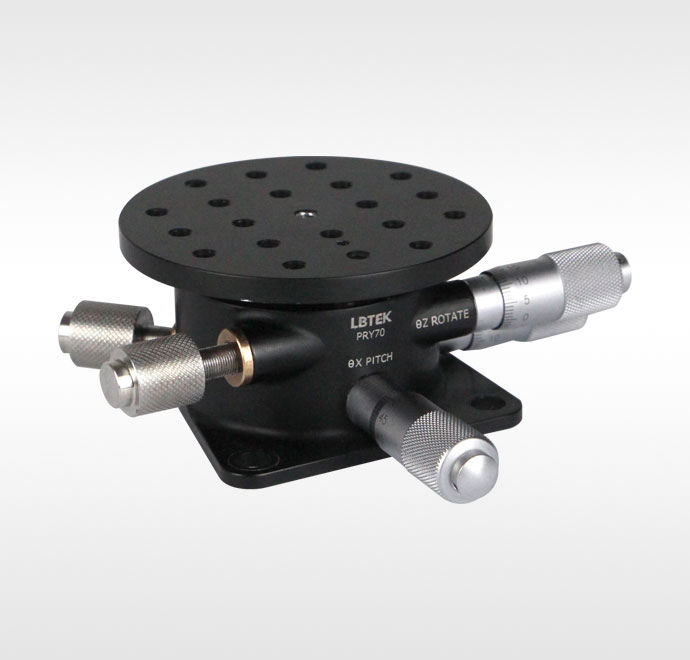

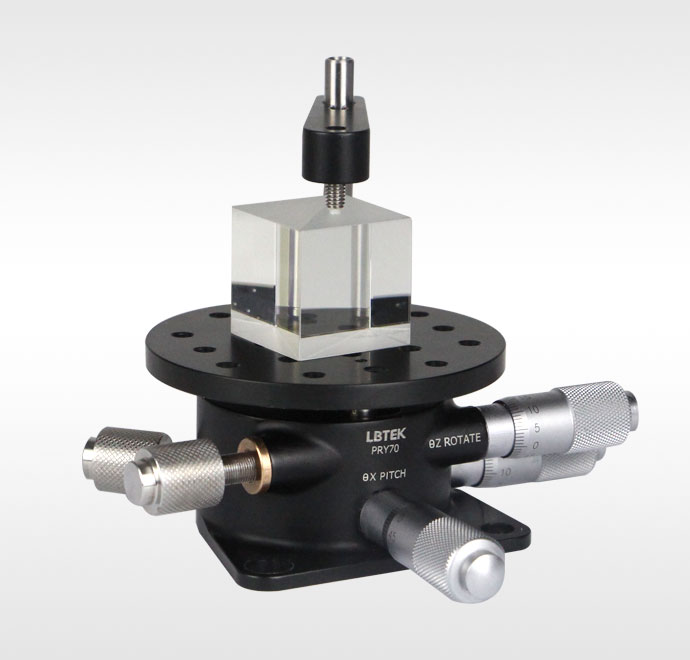

Ступень поворотного перемещения LBTEK pitch yaw используется для регулировки угла в трех направлениях. Он регулируется микроразъемной головкой, регулируемый угол наклона и рыскания составляет ±5°, а микроразъемная головка поворачивается примерно на 1,83° по окружности с разрешением 0,037°; регулируемый поворот составляет ±10°, а поворот составляет около 1,59° по окружности с разрешением 0,037°. разрешение составляет 0,032°.Центр вращения расположен на вертикальной линии центра столешницы, на расстоянии 12 мм от столешницы. Столешница имеет множество отверстий с резьбой M4 для крепления механических деталей с такой же резьбой. Ступень перемещения имеет фиксирующую ручку (которая может одновременно устранить разницу в возврате), а ступень перемещения имеет две фиксирующие ручки, одна из которых используется для блокировки тангажа и рыскания, а другая является фиксирующей ручкой для блокировки поворота. При регулировке микроголовки во время использования необходимо синхронно регулировать фиксирующую ручку, чтобы устранить разницу в обратном направлении в процессе регулировки.

Примечание: если затянуть фиксирующую ручку, движение соответствующего вала также будет заблокировано. В этом случае при регулировке другого вала возникнет определенное сопротивление. Положение фиксирующей ручки необходимо отрегулировать соответствующим образом, чтобы можно было плавно регулировать остальные валы. После регулировки положение, положение всех валов будет зафиксировано.
