Трехосная ступень перемещения из нержавеющей стали

Технические характеристики
Изображения

Описание продукта

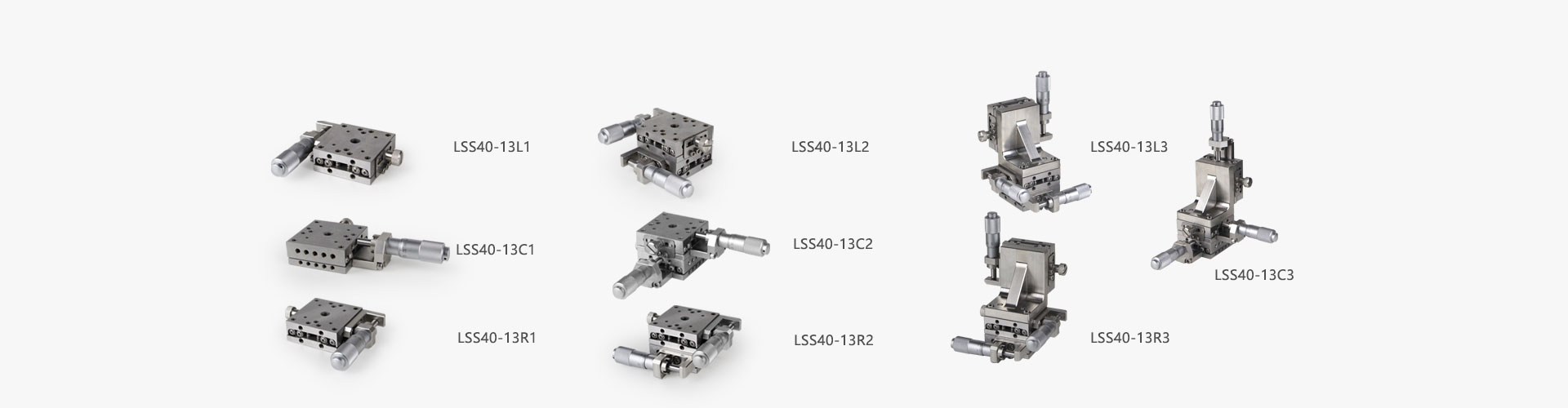

Ступень ручного линейного перемещения LBTEK из нержавеющей стали толщиной 13 мм имеет варианты одноосного, двухосного и трехосного перемещения. Ступень перемещения оснащена направляющей рейкой в готическом стиле, а тонкая конструкция направляющей рейки и столешницы/основания интегрирована. Общая толщина одной ступени перемещения составляет всего 16 мм. Размер столешницы составляет 40 мм×40 мм, с резьбовыми отверстиями M3 с расстоянием между отверстиями 32 мм и резьбовыми отверстиями M2 с расстоянием между отверстиями 20 мм. Микрометр делится на три типа приводов: торцевой прямой привод, левый привод и правый привод. Минимальная шкала микрометра составляет 10 мкм. Все номинальные показатели полностью проверяются на заводе-изготовителе, что позволяет гарантировать ключевые рабочие параметры подвижной параллельности в пределах 10 мкм и статической параллельности в пределах 20 мкм. Основание оснащено четырьмя монтажными отверстиями с потайной головкой под винты M3. С помощью прилагаемых четырех винтов с шестигранной головкой с цилиндрической головкой M3×6 его можно закрепить непосредственно на столе перемещения из нержавеющей стали диаметром 25 мм или других механических деталях с расстоянием между отверстиями 32 мм.

Трехосная ступень перемещения из нержавеющей стали

Трехосный привод со стандартным микрометром
Размер стола: 40 мм×40 мм
Ход: 13 мм
Минимальная шкала микрометра: 10 мкм

Трехосевая ступень линейного перемещения LBTEK делится на три типа приводов: торцевой прямой привод, левосторонний привод и правосторонний привод. Во всех используется трехосевой привод с тремя микрометрическими приводами. Ход перемещения составляет 13 мм, а минимальная шкала микрометра - 10 мкм. Размер стола для перемещения составляет 40 мм×40 мм, а сам стол имеет 6 резьбовых отверстий М3, из которых 4 отверстия расположены на расстоянии 32 мм друг от друга и 2 отверстия на расстоянии 25 мм друг от друга; 4 резьбовых отверстия М2, расстояние между отверстиями составляет 20 мм; 1 резьбовое отверстие М6 в центре, пожалуйста, ознакомьтесь с чертежами веб-сайта для получения информации о конкретных правилах распространения.

Модель	Стоимость	Доставка
LSS40-13C3	1 833 USD	90 дней

LSS40-13L3	1 833 USD	90 дней

LSS40-13R3	1 833 USD	90 дней

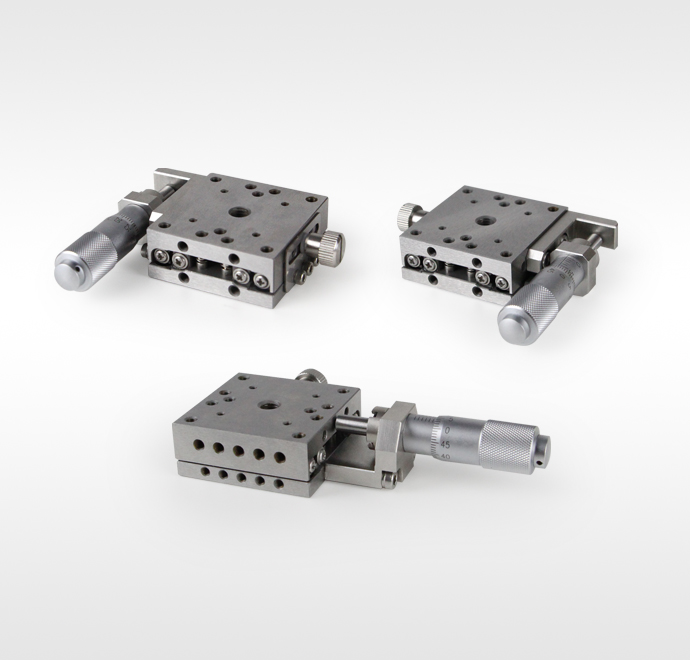

Одноосная ступень перемещения из нержавеющей стали

Одноосный привод со стандартным микрометром
Размер стола: 40 мм×40 мм
Ход: 13 мм
Минимальная шкала микрометра: 10 мкм

Одноосная ступень линейного перемещения LBTEK делится на три типа приводов: торцевой прямой привод, левосторонний привод и правосторонний привод. Во всех них используется одноосный привод с микрометрическим приводом, с ходом перемещения 13 мм и минимальной микрометрической шкалой 10 мкм. Размер стола для перемещения составляет 40 мм×40 мм, а сам стол имеет 6 резьбовых отверстий М3, из которых 4 отверстия расположены на расстоянии 32 мм друг от друга и 2 отверстия на расстоянии 25 мм друг от друга; 4 резьбовых отверстия М2, расстояние между отверстиями составляет 20 мм; 1 резьбовое отверстие М6 в центре.

Модель	Стоимость	Доставка
LSS40-13C1	576 USD	90 дней

LSS40-13L1	576 USD	90 дней

LSS40-13R1	576 USD	90 дней

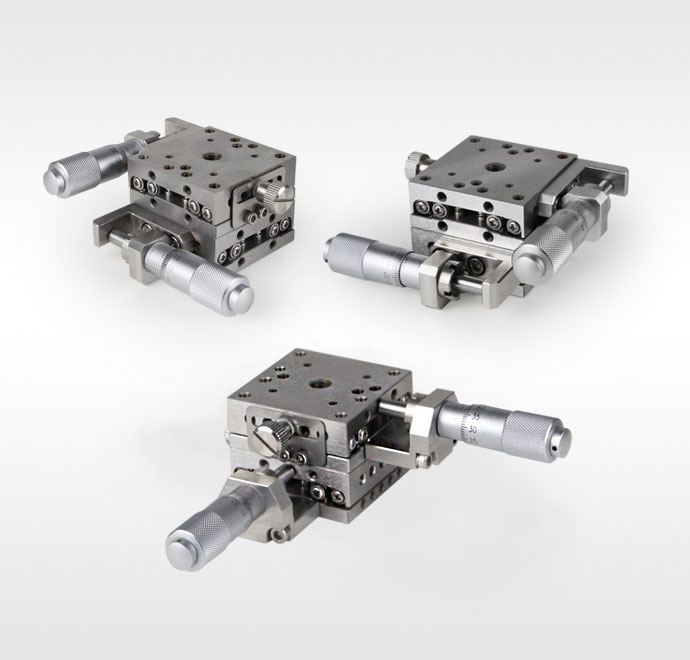

Двухосная ступень перемещения из нержавеющей стали

Двухкоординатный привод со стандартным микрометром
Размер стола: 40 мм×40 мм
Ход: 13 мм
Минимальная шкала микрометра: 10 мкм

Двухосевая ступень линейного перемещения LBTEK делится на три типа приводов: торцевой прямой привод, левый привод и правый привод. Во всех них используется двухосевой привод с двумя микрометрическими приводами. Ход перемещения составляет 13 мм, а минимальная шкала микрометра - 10 мкм. Размер стола для перемещения составляет 40 мм×40 мм, а сам стол имеет 6 резьбовых отверстий М3, из которых 4 отверстия расположены на расстоянии 32 мм друг от друга и 2 отверстия на расстоянии 25 мм друг от друга; 4 резьбовых отверстия М2, расстояние между отверстиями составляет 20 мм; 1 резьбовое отверстие М6 в центре, пожалуйста, ознакомьтесь с чертежами веб-сайта для получения информации о конкретных правилах распространения.
