• Одноосный привод со стандартным микрометром
• Размер стола: 40 мм×40 мм
• Ход: 13 мм
• Минимальная шкала микрометра: 10 мкм

Одноосная ступень линейного перемещения LBTEK делится на три типа приводов: торцевой прямой привод, левосторонний привод и правосторонний привод. Во всех них используется одноосный привод с микрометрическим приводом, с ходом перемещения 13 мм и минимальной микрометрической шкалой 10 мкм. Размер стола для перемещения составляет 40 мм×40 мм, а сам стол имеет 6 резьбовых отверстий М3, из которых 4 отверстия расположены на расстоянии 32 мм друг от друга и 2 отверстия на расстоянии 25 мм друг от друга; 4 резьбовых отверстия М2, расстояние между отверстиями составляет 20 мм; 1 резьбовое отверстие М6 в центре.

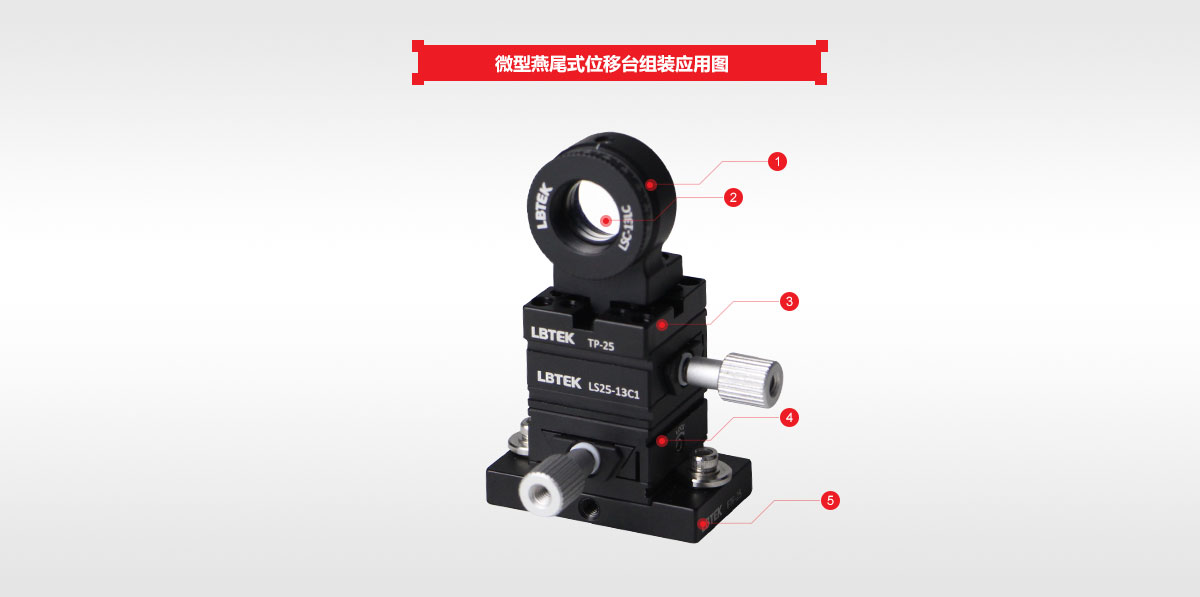

• Размер стола 25 мм×25 мм
• Ход 13 мм
• Регулируемый замок

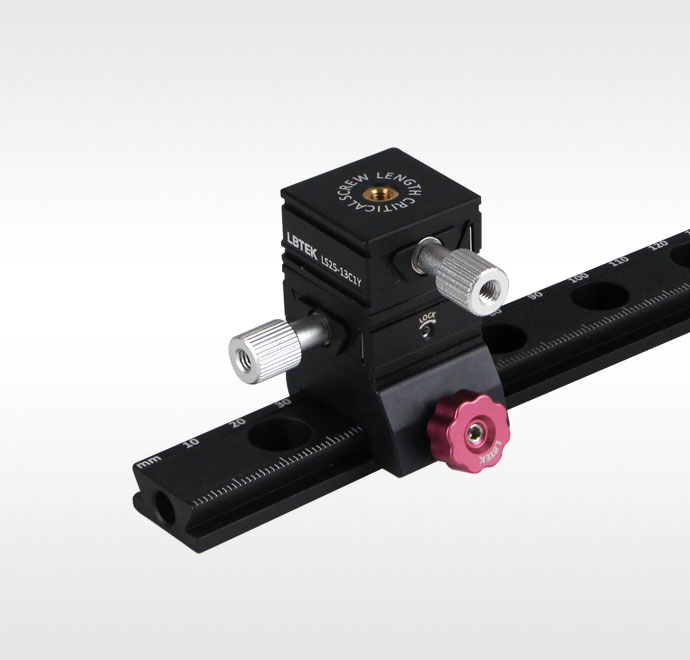

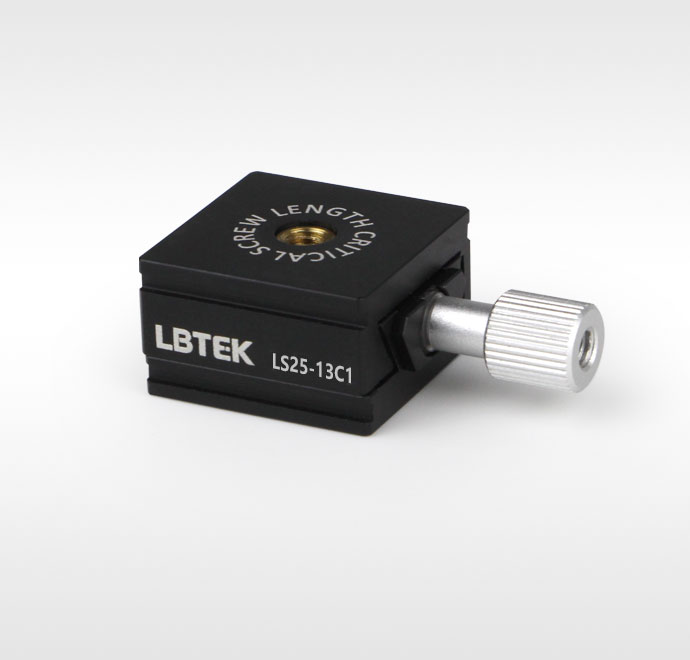

Двухосная платформа перемещения LBTEK с микро-ласточкиным хвостом, с помощью двух одноосных платформ перемещения для выполнения двухосной конструкции, для удовлетворения потребностей использования по двум осям XY. Можно добиться плавного линейного позиционирования, максимальный ход 13 мм, используя тиски с прецизионным регулировочным винтом M3×0,35. Боковая поверхность имеет стопорный винт, можно использовать таблицу позиционирования с шестигранным ключом диаметром 1,5 мм для предотвращения случайного перемещения. Центральное отверстие для винта платформы M4 позволяет реализовать различные варианты установки, в то же время опорная плита может быть соединена с рамой, закрепленной на поверхности упаковочной пластины или другой оптической платформы, и может быть быстро демонтирована.

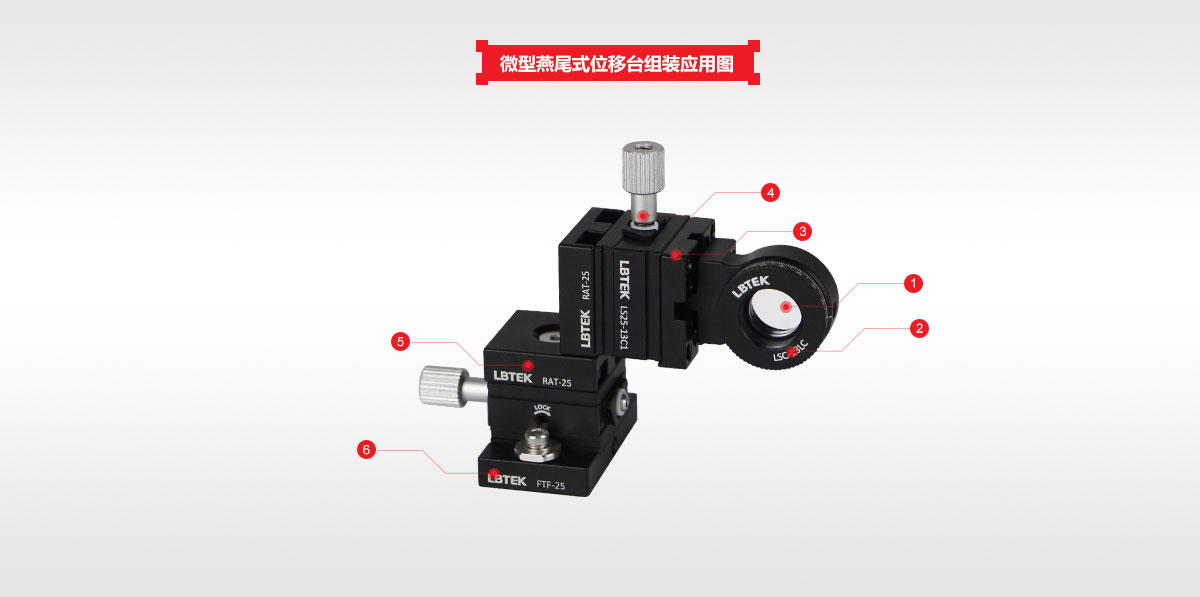

• Размер стола 25 мм×25 мм
• Ход 13 мм
• Регулируемый замок

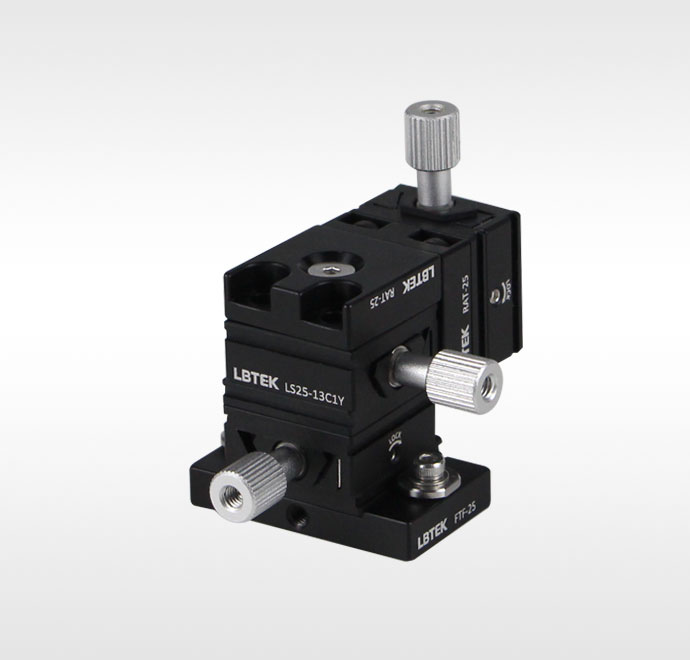

Двухосный сдвигающий стол LBTEK с микро-ласточкиным хвостом, состоящий из двух одноосных сдвигающих столов и рамы для преобразования прямого угла для выполнения двухосной конструкции, отвечающей потребностям двухосного использования XZ. Можно добиться плавного линейного позиционирования, максимальный ход 13 мм, используя тиски с прецизионным регулировочным винтом M3×0,35. Боковая поверхность имеет стопорный винт, можно использовать таблицу позиционирования с шестигранным ключом диаметром 1,5 мм для предотвращения случайного перемещения. Базовая поверхность центрального винта M4 позволяет реализовать различные варианты установки, в то же время базовая пластина может быть соединена с рамой, закрепленной на поверхности упаковочной пластины или другой оптической платформы, и может быть быстро демонтирована.

• Размер стола 25 мм×25 мм
• Ход 13 мм
• Регулируемый замок

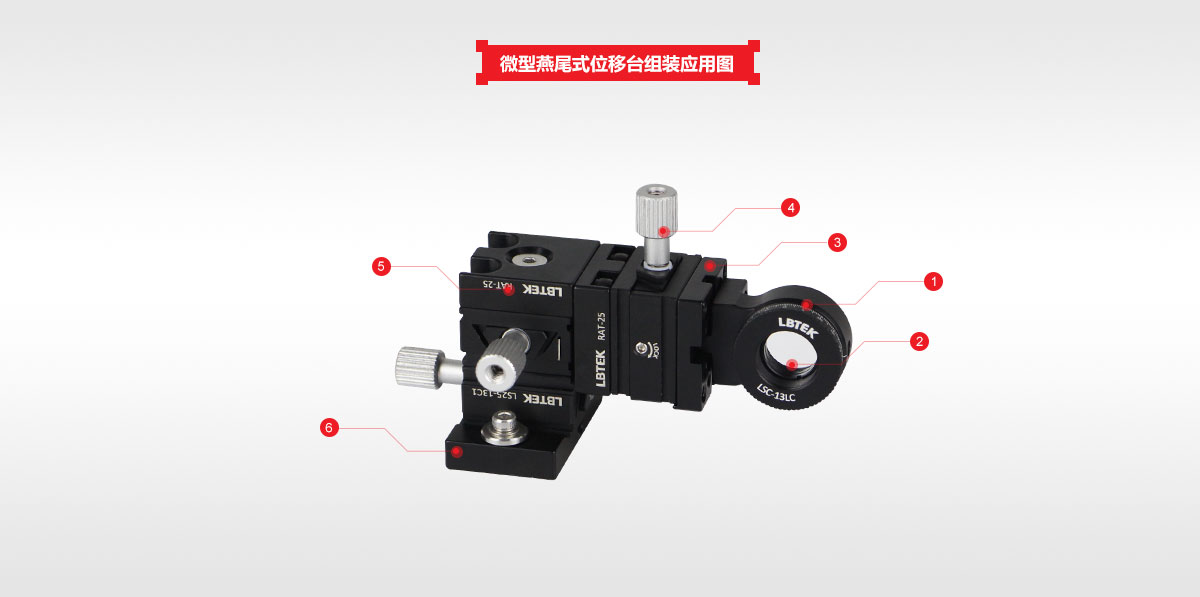

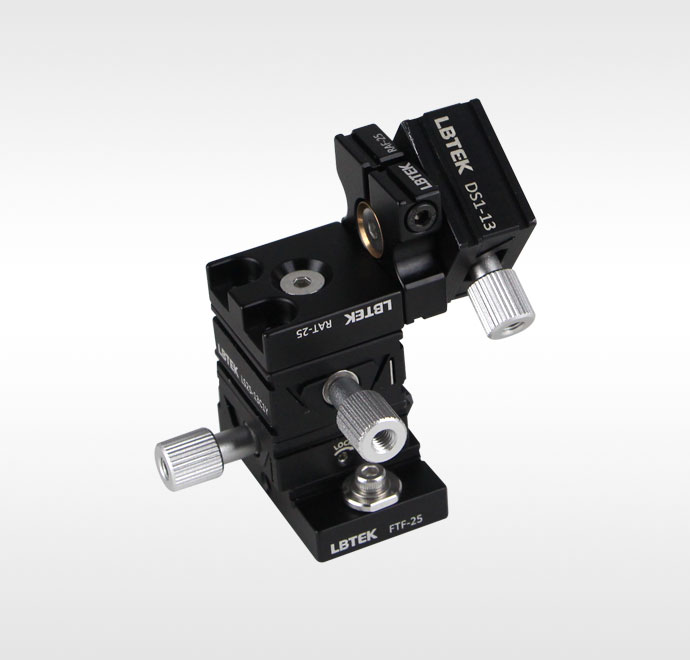

Трехосный сдвигающий стол LBTEK XYZ с микро-ласточкиным хвостом, тремя одноосными сдвигающими столами и рамой преобразования прямого угла для достижения трехосной конструкции XYZ, удовлетворяющей требованиям трехосного использования. Вдоль каждой оси всего технологического вентилятора для достижения плавного линейного позиционирования, максимальный ход 13 мм, используя тиски с прецизионным регулировочным винтом M3×0,35, боковую поверхность с фиксирующим винтом, можно использовать таблицу позиционирования с шестигранным ключом 1,5 мм, чтобы предотвратить случайное перемещение, винт M4 по центру стола может достигать различных варианты установки, в то же время опорная пластина может быть закреплена на поверхности упаковочной пластины или другой оптической платформы и может быть быстро демонтирована.

• Два центральных шпоночных паза шириной 4 мм для позиционирования сборки
• Установочная кромка предотвращает смещение при установке платы
• Монтажные отверстия с резьбой M3, M4 для расширения возможностей монтажа

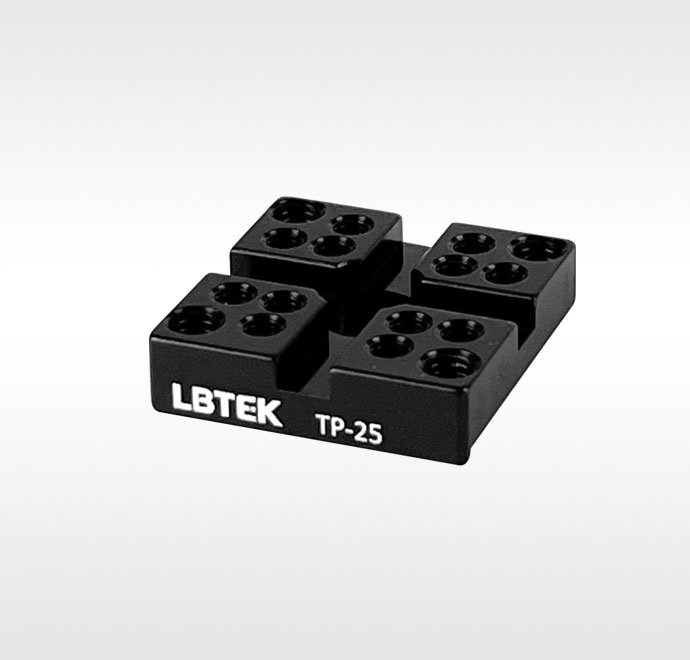

Миниатюрная платформа перемещения "ласточкин хвост" LBTEK имеет потайное монтажное отверстие M4 в центре верхней пластины платформы, которое используется для установки миниатюрной платформы перемещения "ласточкин хвост". Установочная кромка, проходящая вдоль нижнего края опорной пластины, может образовывать опорную кромку для предотвращения ненужного поворота при подключении к сцене. Поверхность верхней пластины имеет два шпоночных паза шириной 4 мм, два ортогональных шпоночных паза для удобства монтажа узла, а двенадцать монтажных отверстий с резьбой M3 и четыре монтажных отверстия M4 можно использовать для крепления и установки различных компонентов.

• Вертикальная установка двух ступеней перемещения LS25-13C1
• Одну сторону можно поворачивать на 360 °
• Гибкая запирающая конструкция

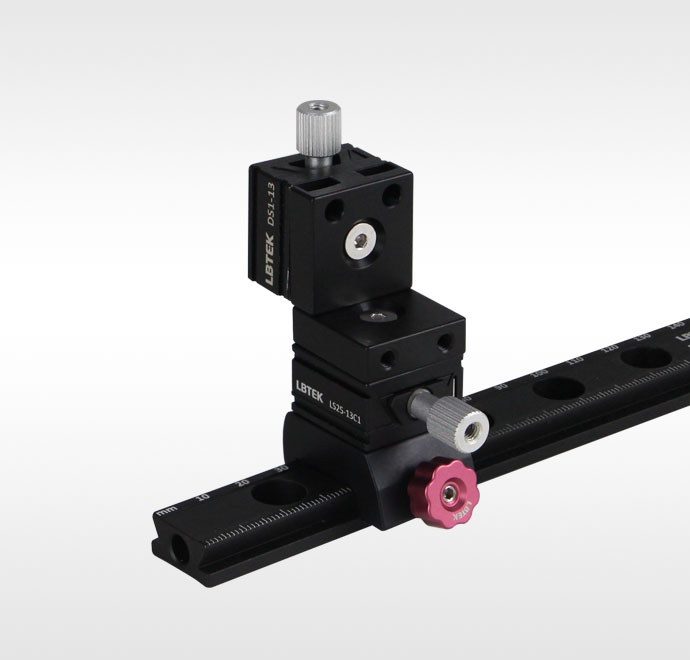

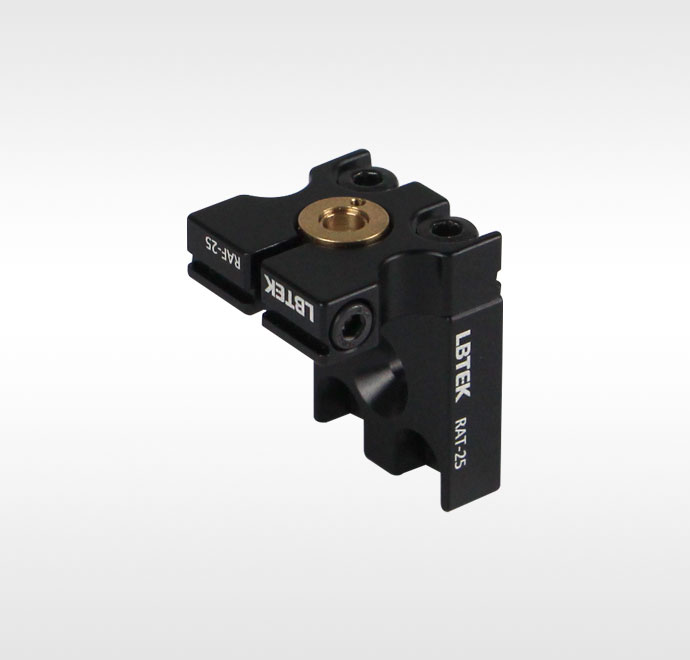

Поворотную регулировочную рамку LBTEK можно поворачивать и регулировать на 360 ° с одной стороны, благодаря гибкой конструкции блокировки, используя шестигранный ключ диаметром 2,5 мм для затяжки винта с круглой головкой M3, расположенного сбоку для блокировки поворота, а с другой стороны - прямоугольный кронштейн для преобразования рамы RAT-25, который может быть установлен на существующую рамку. Вращающаяся регулировочная рамка может быть соединена с миниатюрной ступенью перемещения "ласточкин хвост" или другими оптико-механическими деталями с резьбовыми отверстиями M4. Например, две миниатюрные ступени перемещения "ласточкин хвост" устанавливаются вертикально, и ступень перемещения фиксируется вертикально на оптической платформе или макетной плате с помощью рамки преобразования базовой пластины FTF-25, а рамка преобразования под прямым углом снимается. Кронштейн также можно использовать с коаксиальным адаптером CFF-25 для установки его в коаксиальную систему диаметром 60 мм.

• Вертикальная установка двух ступеней перемещения LS25-13C1
• Установите отверстие с потайной головкой в положение M4
• Поддержка переключения системы влево/вправо

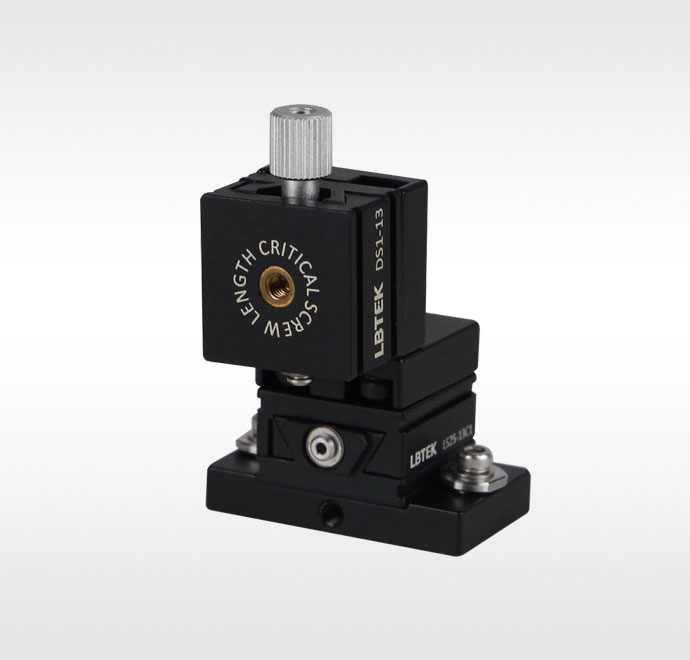

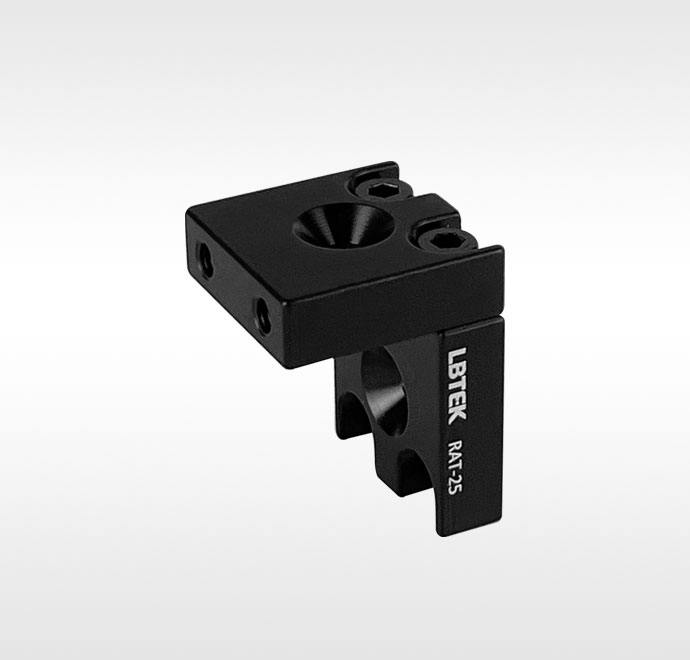

Прямоугольная преобразовательная рама LBTEK может устанавливать две миниатюрные ступени перемещения "ласточкин хвост" вертикально, две ступени перемещения по одной оси могут быть собраны в двухкоординатную конфигурацию XZ, YZ, ступень перемещения по одной оси и ступень перемещения по двум осям могут быть собраны в трехкоординатную конфигурацию XYZ. Все ступени перемещения крепятся к прямоугольной раме преобразования с помощью винтов M4. Резьбовое отверстие M4 сбоку можно использовать для установки удлинителя или других оптико-механических деталей. Рамка преобразования под прямым углом является вращательно-симметричной и поддерживает произвольное переключение системы влево/вправо.

• Отверстие с потайной головкой M4 и резьбовое отверстие в центре
• Крепится винтами M3 сбоку

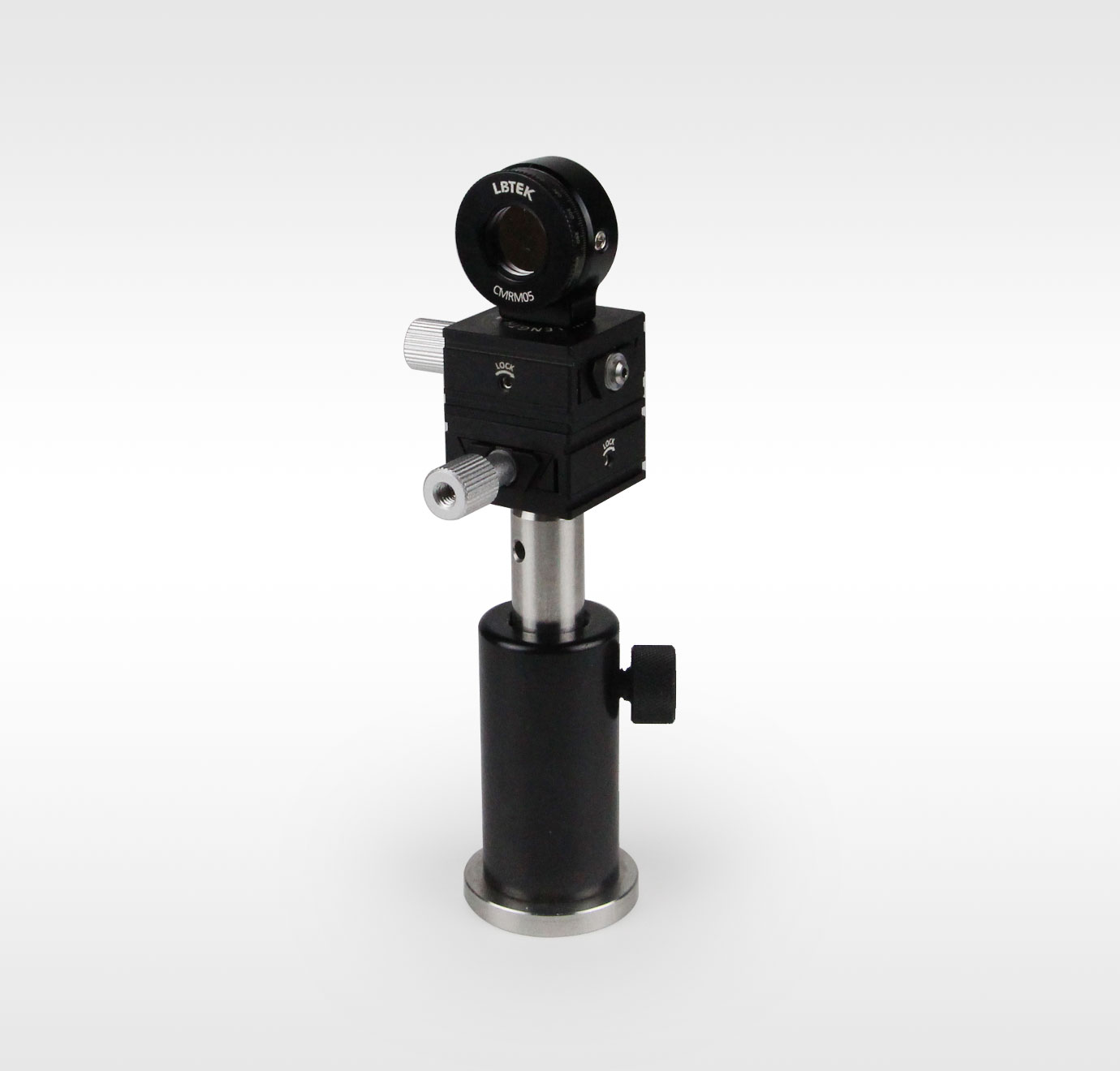

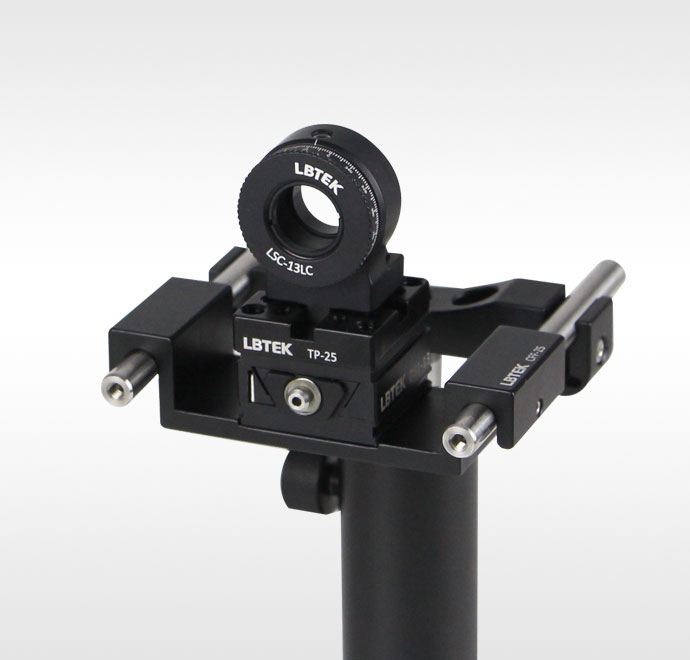

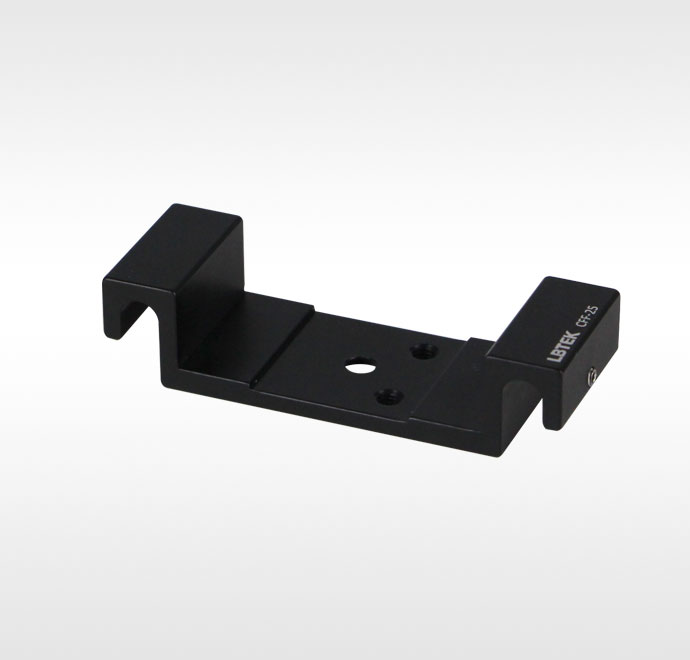

Переходная рама для коаксиальной системы LBTEK 60 мм подходит для установки миниатюрной ступени перемещения "ласточкин хвост" в коаксиальную систему диаметром 60 мм. Миниатюрная ступень перемещения "ласточкин хвост" может быть установлена непосредственно через центральное отверстие в головке с потайной головкой M4 или может быть перенесена через вращающуюся регулировочную рамку RAF-25, а вращающаяся регулировочная рамка может быть установлена через резьбовое отверстие M4. В коаксиальной системе положение можно регулировать, скользя вдоль удлинительного стержня, а два установочных винта M3 сбоку можно зафиксировать, затянув шестигранным ключом диаметром 1,5 мм.

• Центральное отверстие с потайной головкой M6
• Выдвижная конструкция для быстрой разборки и сборки

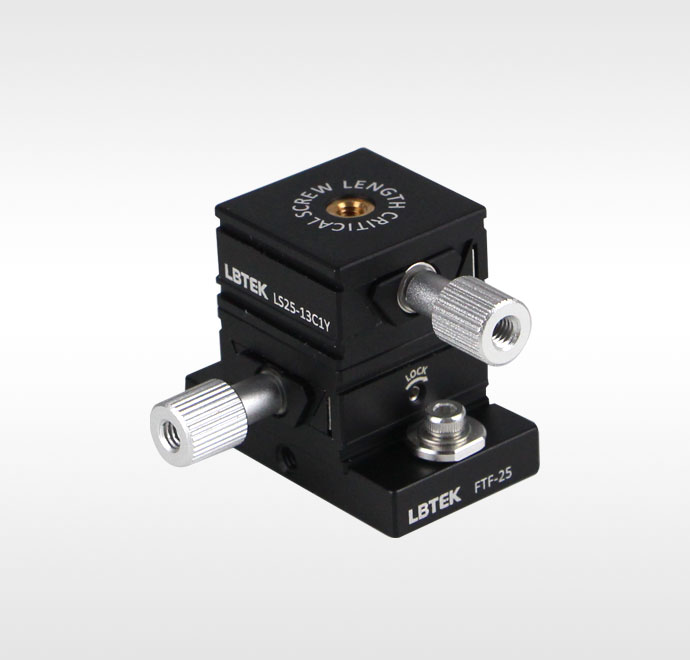

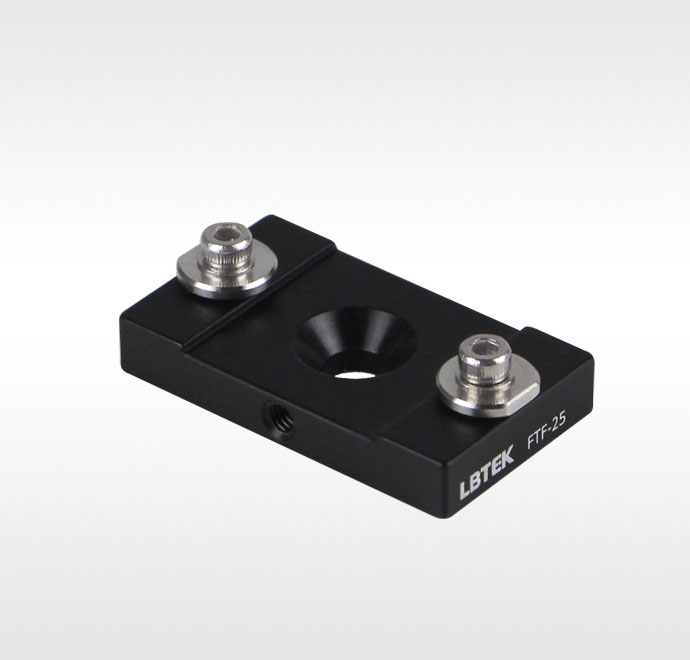

Преобразовательная рамка LBTEK soleplate используется для крепления миниатюрной ступени перемещения "ласточкин хвост" к поверхности оптической платформы или макетной платы. После того, как рама для преобразования опорной плиты установлена на поверхность платформы через центральное потайное отверстие M6, ослабьте винты M3 и шину, вставьте миниатюрную ступеньку для перемещения в виде ласточкиного хвоста в центральный паз и закрепите ее винтами M3. Скользящая посадка может быть быстро разобрана и собрана для удобства использования.
