• Материал: алюминиевый сплав 6061-T6
• Черный анодированный
• Размер: Ø68,5 мм
• Толщина: 7,6 мм
• Поставляется с винтами с шестигранной головкой с цилиндрической головкой объемом 4 М3

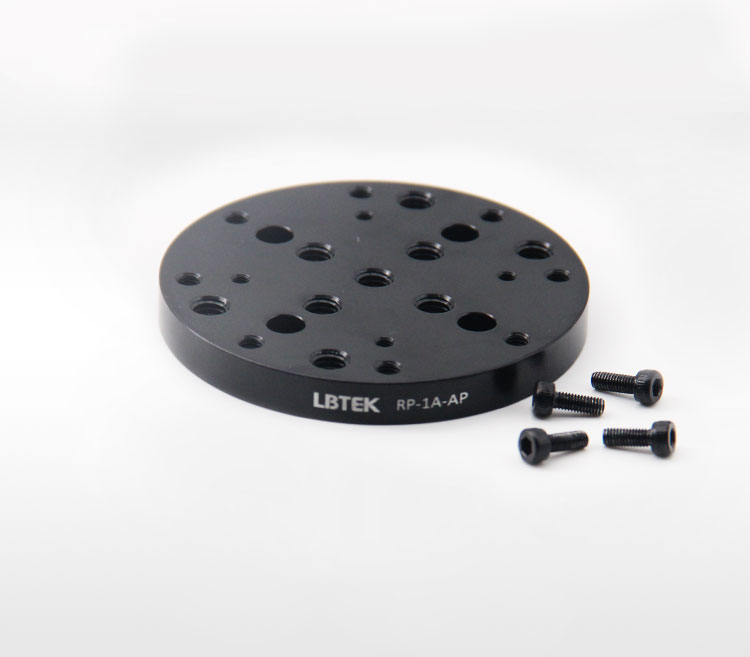

Переходная пластина LBTEK solid RP-1A-AP в основном используется для адаптера, а RP-1A вместе образуют RP-1A-KIT. Вращающийся диск на поверхности имеет множество резьбовых отверстий M6, M4 и M3, которые можно использовать для гибкой установки удлинительных кронштейнов, прижимных рычагов, и 30-мм коаксиальные системы.

• Вращение на 360°
• Точность боковой гравировки вращающегося диска составляет 1°, а дифференциальная точность гравировки - 5'
• Микрометр (спиральный микрометр) основная шкала с 10 сетками, вспомогательная шкала с 50 сетками позволяет добиться точной регулировки вращающегося стола на ±5°, точность регулировки составляет 1,2' (0,02°)
• С блокировкой переключателя грубой и точной регулировки, с ручкой блокировки точной регулировки
• Сбоку имеется резьбовое отверстие M6, которое можно использовать для установки удлинителя
• Собран из RP-1A и RP-1A-AP

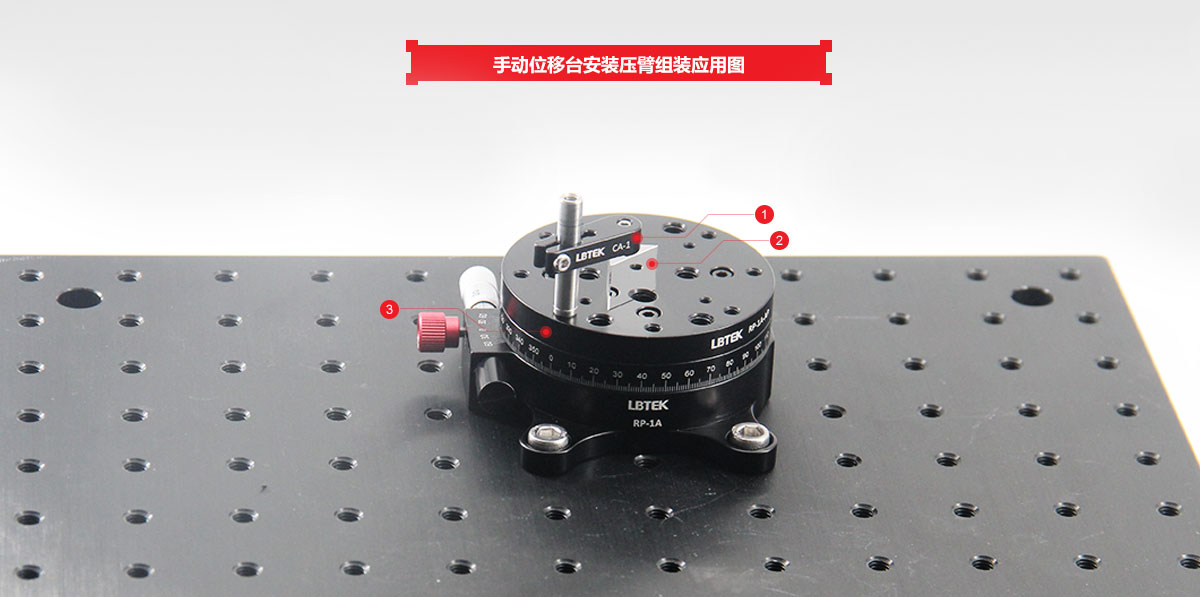

Столешница со стандартными массивами резьбовых отверстий M6, M4 и M3 может быть установлена со стандартными оптико-механическими устройствами, прижимными кронштейнами или адаптерами для коаксиальных систем диаметром 30 мм.

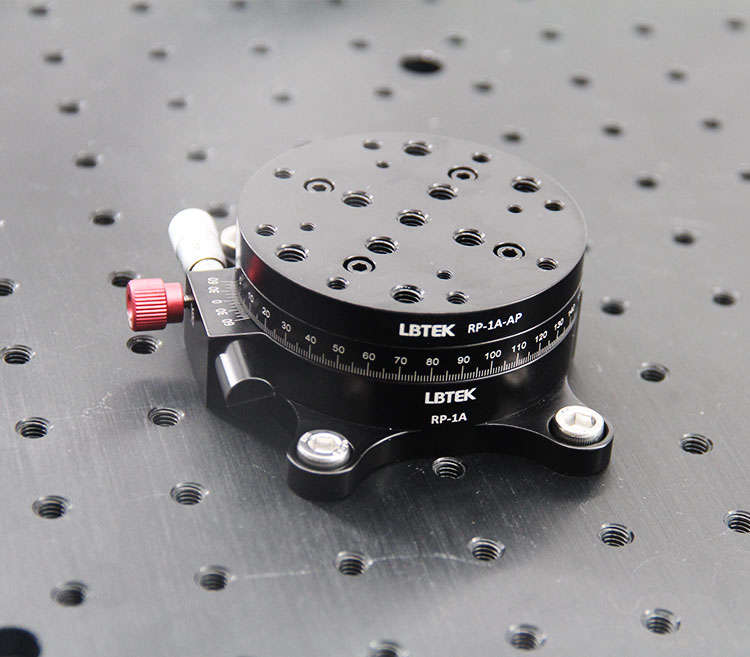

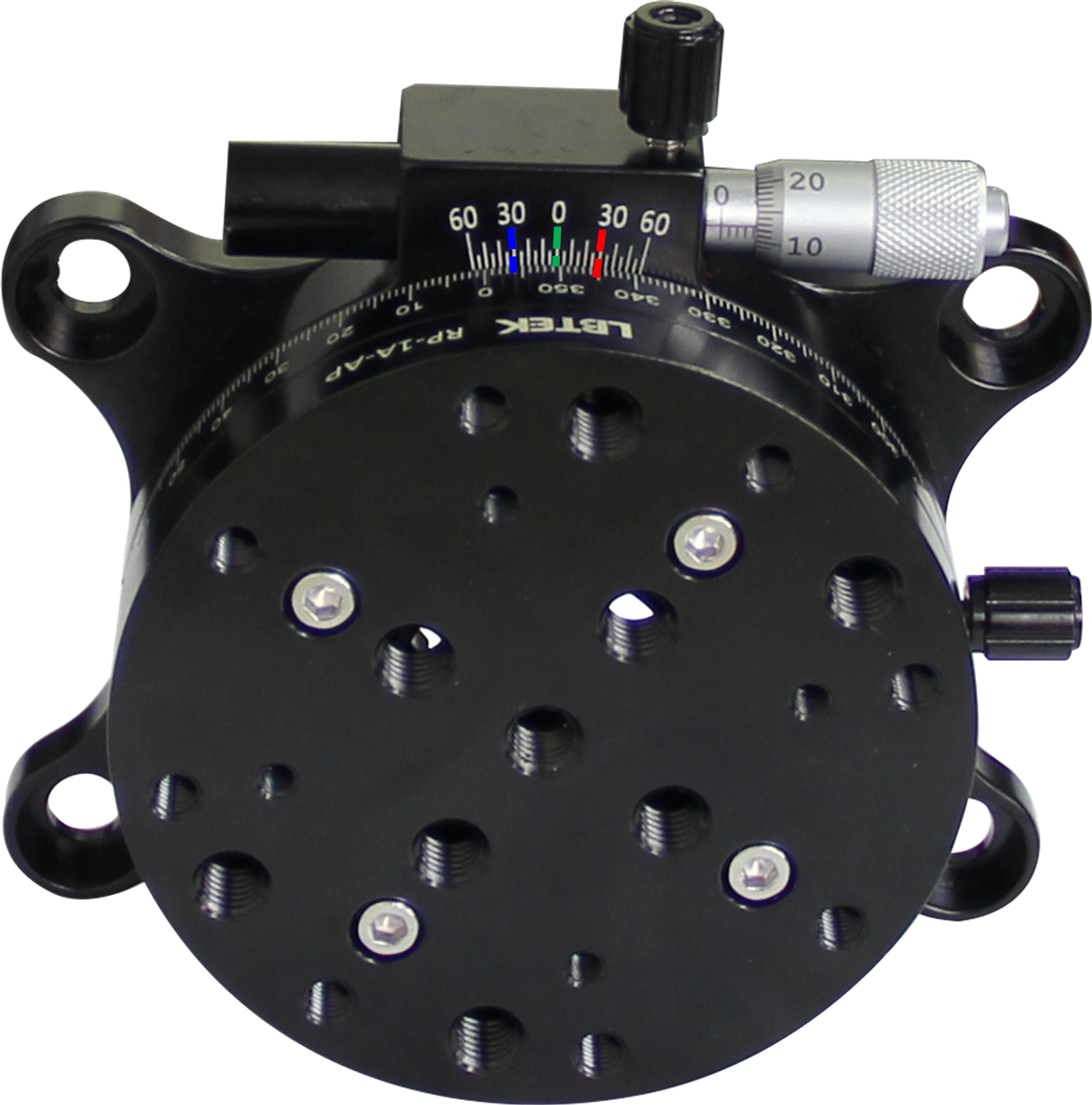

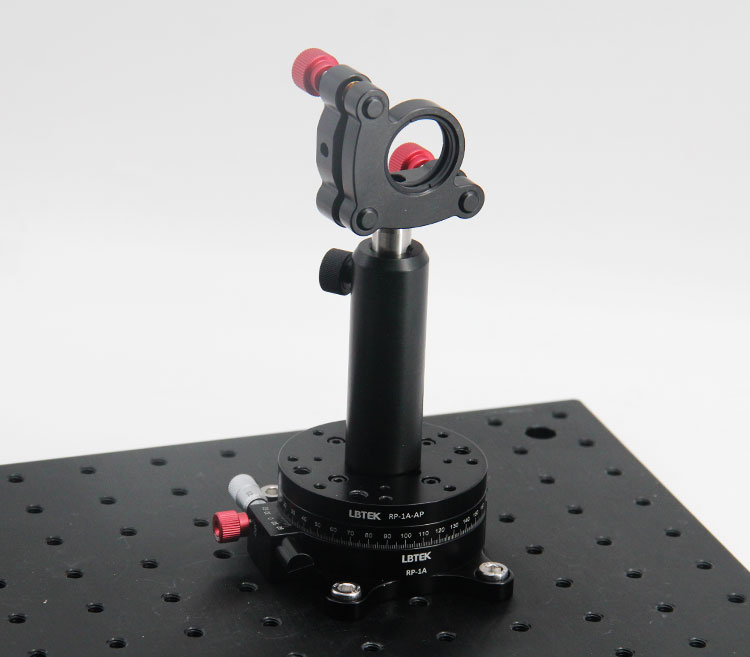

Комплект ручного поворотного стола LBTEK RP-1A-КОМПЛЕКТ собран из вращающихся столов RP-1A и RP-1A-AP, которые обеспечивают непрерывное вращение на 360° с точностью боковой гравировки на вращающемся диске 1° и дифференциальной точностью гравировки 5'. Вручную затягивая стопорные винты на боковой стороне вращающегося диска, можно осуществлять переключение грубой и точной настройки. Отпустите винты ручной затяжки, чтобы вручную выполнить грубую настройку угла поворота стола, затяните винты ручной затяжки, чтобы зафиксировать вращение грубой настройки, и переключитесь на микрометрическую точную настройку.

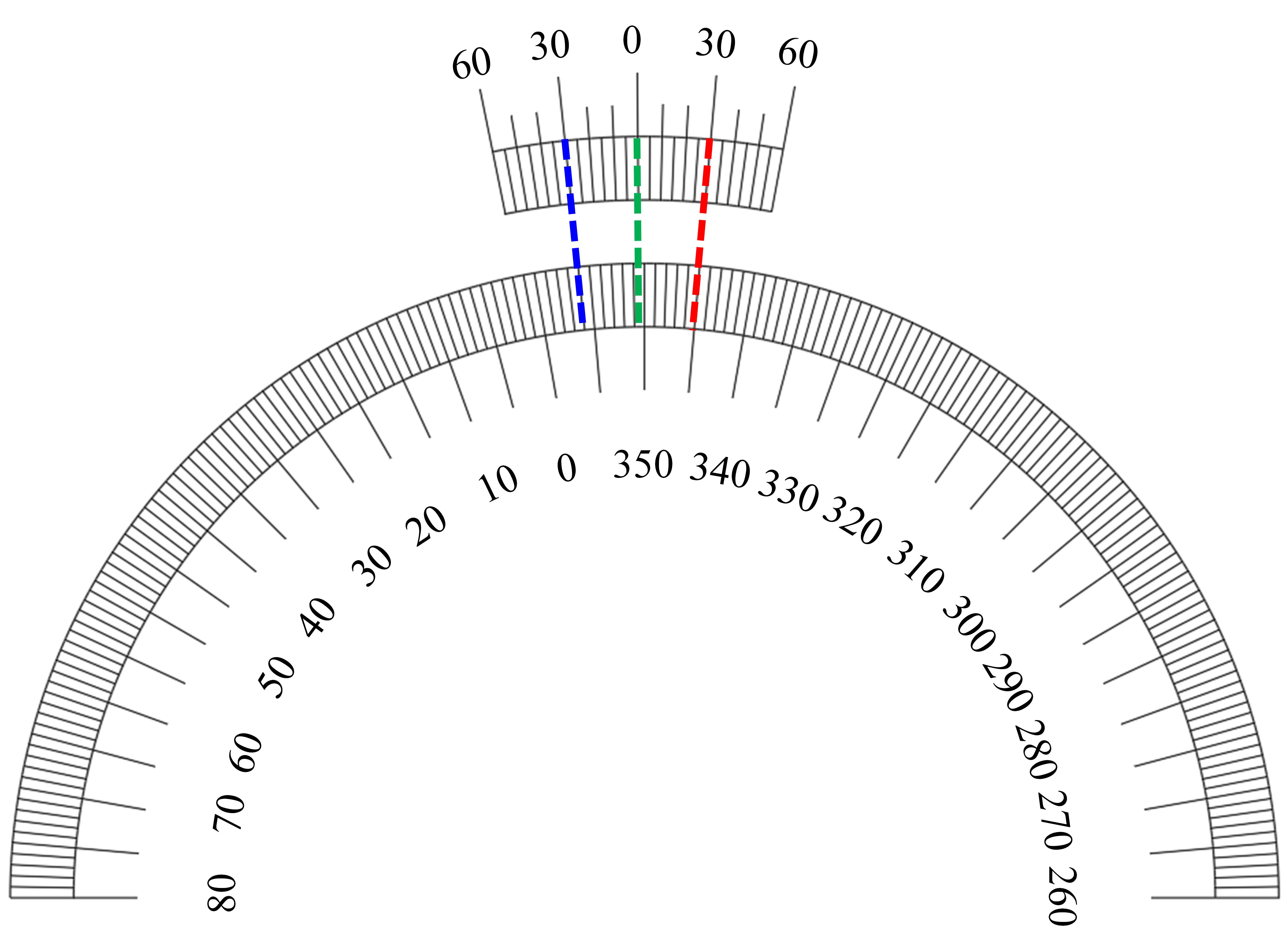

Микрометр имеет основную линию гравировки с 10 ячейками, соответствующий диапазон регулировки поворота привода составляет ±5º, а шкала с 50 ячейками имеет соответствующую точность 60.'/50=1.2'（0.02°）. Микрометр можно зафиксировать с помощью ручного винта, расположенного рядом с ним. в то же время ручной винт на боковой стороне вращающегося диска и ручной винт рядом с микрометром могут быть заблокированы для обеспечения блокировки всего вращающегося стола.

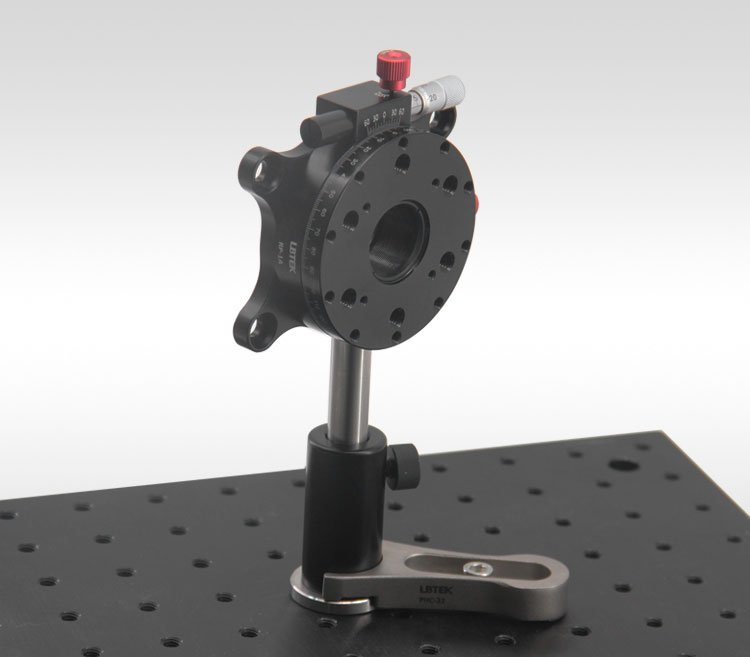

Вращающийся диск имеет множество резьбовых отверстий M6, M4 и M3, которые можно использовать для механических деталей с одинаковыми характеристиками резьбы, прижимных кронштейнов для крепления призмы и адаптеров коаксиальной системы диаметром 30 мм. Резьбовое отверстие с потайной головкой в нижней части монтажного гнезда используется для установки вращающегося стола на оптическую платформу с резьбовыми отверстиями M6 или на макетную плату. Благодаря боковым резьбовым отверстиям M6 он может быть установлен непосредственно на оптический удлинитель Ø12,7 мм. Его компоненты RP-1A и RP-1A-AP могут продаваться отдельно.

• Непрерывное вращение на 360°
• Точность боковой гравировки вращающегося диска составляет 1°, а дифференциальная точность гравировки - 5'
• Микрометр (спиральный микрометр) основная шкала с 10 сетками, вспомогательная шкала с 50 сетками позволяет добиться точной регулировки вращающегося стола на ±5°, точность регулировки составляет 1,2' (0,02°)
• С блокировкой переключателя грубой и точной регулировки, с ручкой блокировки точной регулировки
• С боковыми резьбовыми отверстиями M6 его можно использовать для установки удлинительного стержня
• Центральная часть поворотного стола имеет резьбу SM1 и поставляется с защелкивающимся кольцом SM1R для установки стандартных оптических компонентов диаметром 25,4 мм

Столешница со стандартными массивами резьбовых отверстий M6, M4 и M3 может быть установлена со стандартными оптико-механическими устройствами, прижимными кронштейнами или адаптерами для коаксиальных систем диаметром 30 мм.

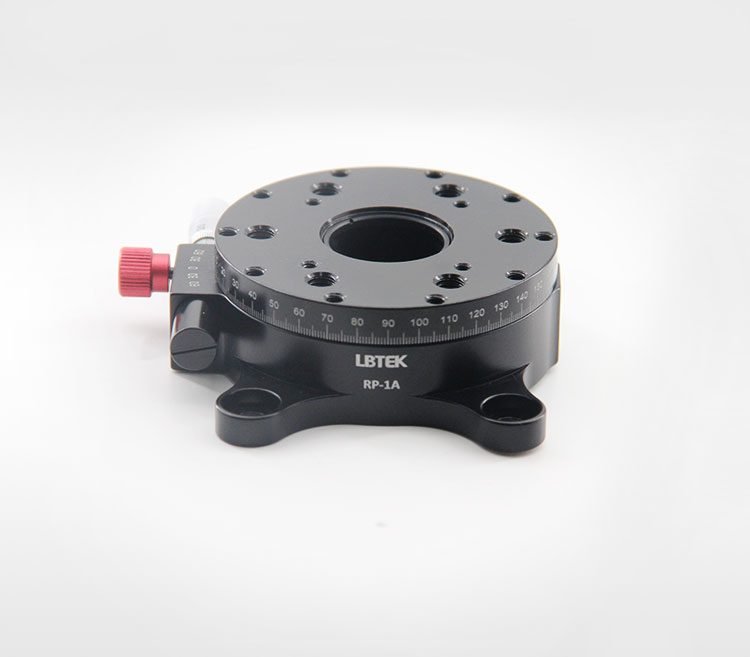

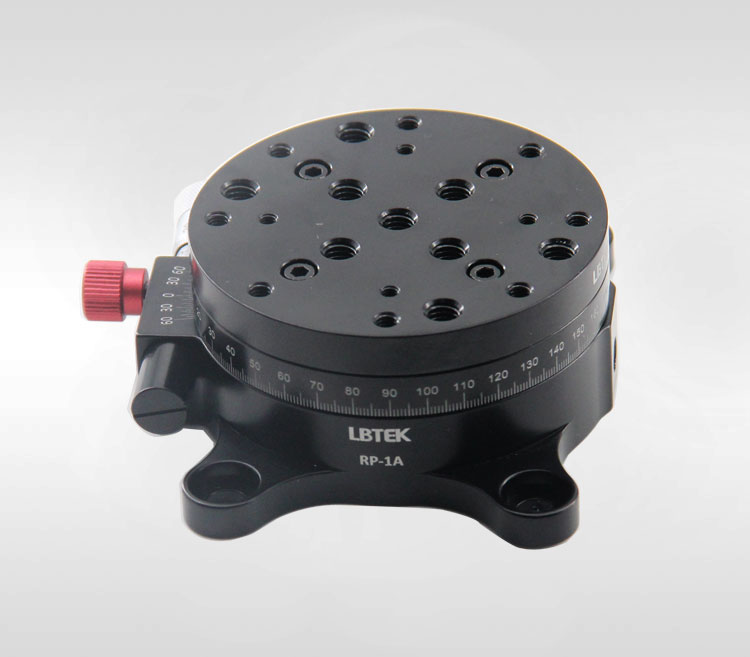

Ручная вращающаяся ступень перемещения LBTEK RP-1A обеспечивает непрерывное вращение на 360°, точность боковой гравировки вращающегося диска составляет 1°, при дифференциальной гравировке точность составляет 5'. Вручную затягивая стопорные винты на боковой стороне вращающегося диска, можно осуществлять переключение грубой и точной настройки. Отпустите винты ручной затяжки, чтобы вручную выполнить грубую настройку угла поворота стола, затяните винты ручной затяжки, чтобы зафиксировать вращение грубой настройки, и переключитесь на микрометрическую точную настройку.-одновременная настройка вращения.

Микрометр имеет основную линию гравировки с 10 ячейками, соответствующий диапазон регулировки поворота привода составляет ±5º, а шкала с 50 ячейками имеет соответствующую точность 60.'/50=1.2'（0.02°）， Микрометр можно зафиксировать с помощью ручного винта, расположенного рядом с ним. в то же время ручной винт на боковой стороне вращающегося диска и ручной винт рядом с микрометром могут быть заблокированы для обеспечения блокировки всего вращающегося стола.

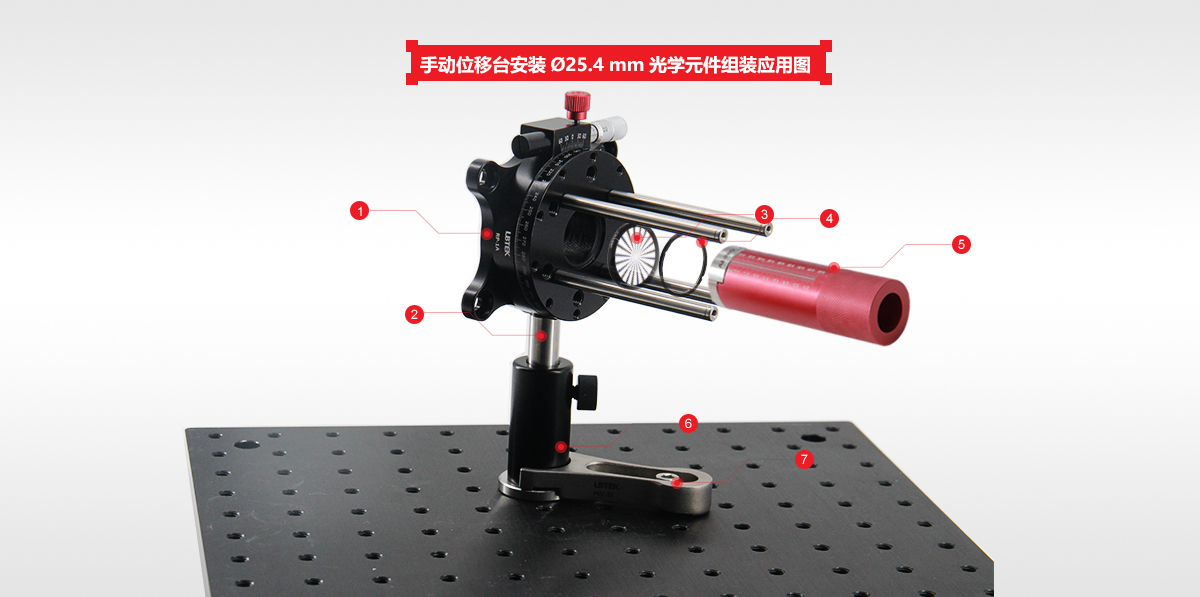

Вращающийся диск имеет множество резьбовых отверстий M6, M4 и M3, которые можно использовать для механических деталей с одинаковыми характеристиками резьбы, прижимных кронштейнов для крепления призмы и адаптеров коаксиальной системы диаметром 30 мм. Резьбовое отверстие с потайной головкой в нижней части монтажного гнезда используется для установки вращающегося стола на оптическую платформу с резьбовыми отверстиями M6 или на макетную плату. Благодаря боковым резьбовым отверстиям M6 он может быть установлен непосредственно на оптический удлинитель Ø12,7 мм. Центральная часть поворотного стола имеет резьбу SM1 и поставляется с защелкивающимся кольцом SM1R для установки стандартного оптического элемента Ø25,4 мм или втулки объектива SM1.

• Используется для непрерывного вращения на 360° коаксиальной системы диаметром 30 мм
• Перенесите предварительно собранные компоненты коаксиальной системы диаметром 30 мм на поворотно-перемещающую ступень RP-1A
• Одновинтовой компрессионный механизм
• Поставляется с винтами с шестигранной головкой с цилиндрической головкой объемом 4 М3

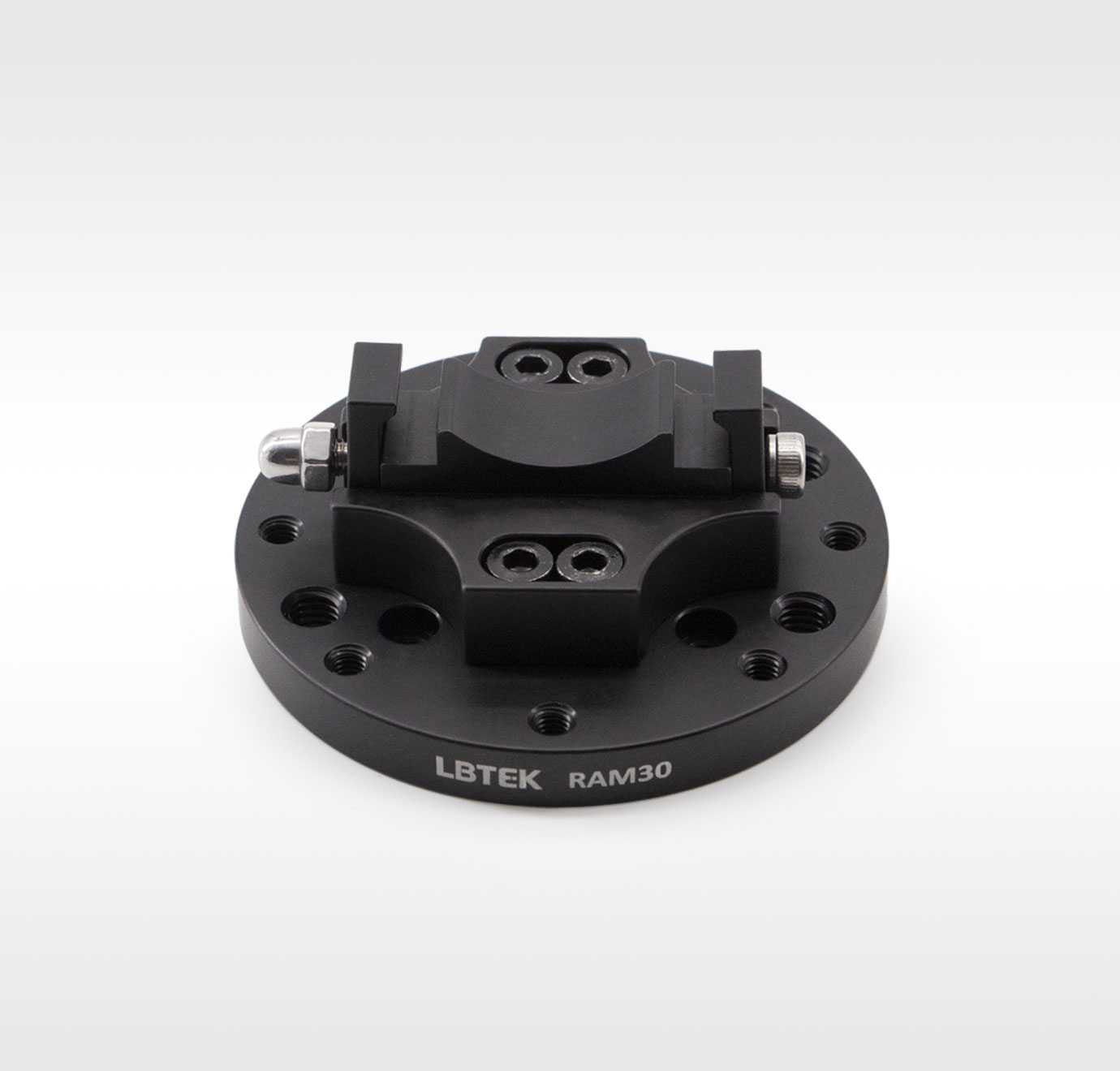

Вращающийся адаптер LBTEK для коаксиальной системы диаметром 30 мм используется для подключения 30-миллиметровой коаксиальной конструкции к вращающейся ступени перемещения RP-1A, и конструкция сепаратора точно выровнена с помощью микрометра вращающейся ступени перемещения. Адаптер крепится к RP-1A винтами с шестигранной головкой с цилиндрической головкой 4 М3, а два стержня каркаса коаксиальной системы диаметром 30 мм могут быть зажаты одновременно с помощью механизма сжатия одним винтом. Предварительно собранные компоненты коаксиальной системы могут быть легко установлены на зажимную конструкцию адаптера без необходимости разбирать компоненты коаксиальной системы. Поворотный адаптер для коаксиальной системы LBTEK диаметром 30 мм поставляется в комплекте с винтами с шестигранной головкой M3 с цилиндрической головкой.

• Непрерывный поворот на 360°, разрешение гравировки 2°
• Резьбовые отверстия платформы M6 (1 шт.), M4 (4 шт.), M3 (4 шт.)
• Совместимость с 30-мм коаксиальной системой
• Сбоку имеется резьбовое отверстие M4, которое может быть подсоединено к оптическому удлинителю Ø12,7 мм

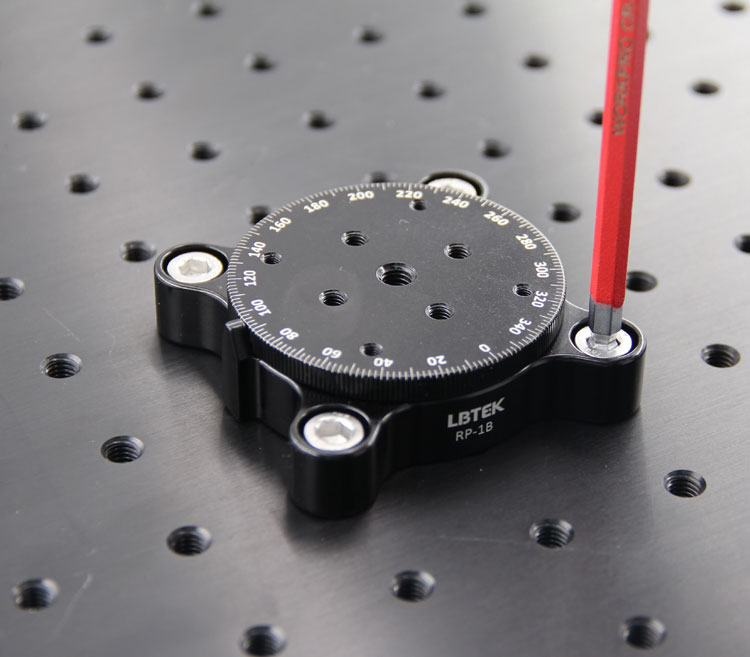

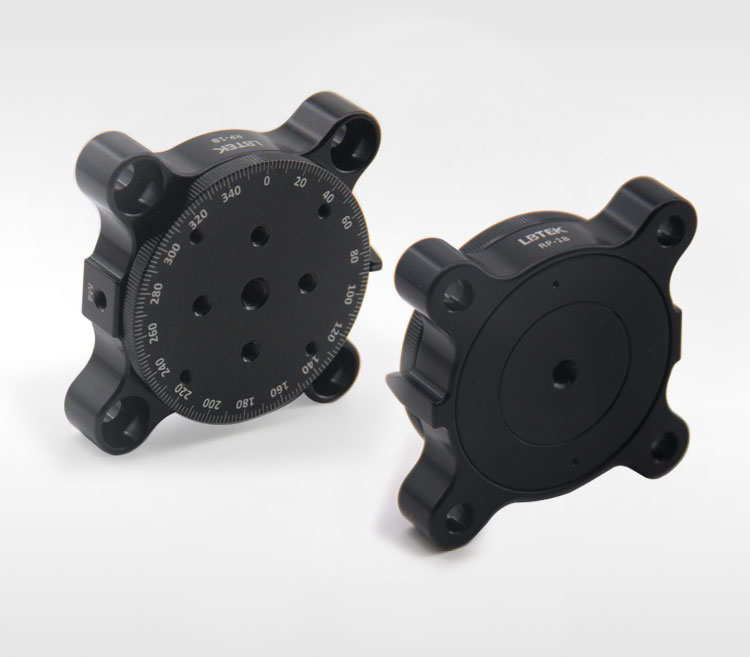

Ручной поворотный стол LBTEK для вертикальной установки с высокой нагрузкой, размер стола RP-1B Ø56 мм, вращающийся диск с набором резьбовых отверстий M6, M4, M3, может использоваться для механических деталей с одинаковыми характеристиками резьбы, прижимной рычаг для установки призмы и удлинительный стержень коаксиальной системы диаметром 30 мм. В нижней части монтажного гнезда имеется отверстие с потайной резьбой. Прилагаемый винт с шестигранной цилиндрической головкой M6×16 можно использовать для горизонтальной установки вращающегося стола на оптической платформе или на макетной плате. Кроме того, сбоку имеется резьбовое отверстие M4, которое может быть установлено вертикально на оптическом удлинителе Ø12,7 мм. Вращающуюся столешницу можно зафиксировать и поворачивать с помощью бокового крепежного винта M4 (шестигранный ключ 2 мм).
