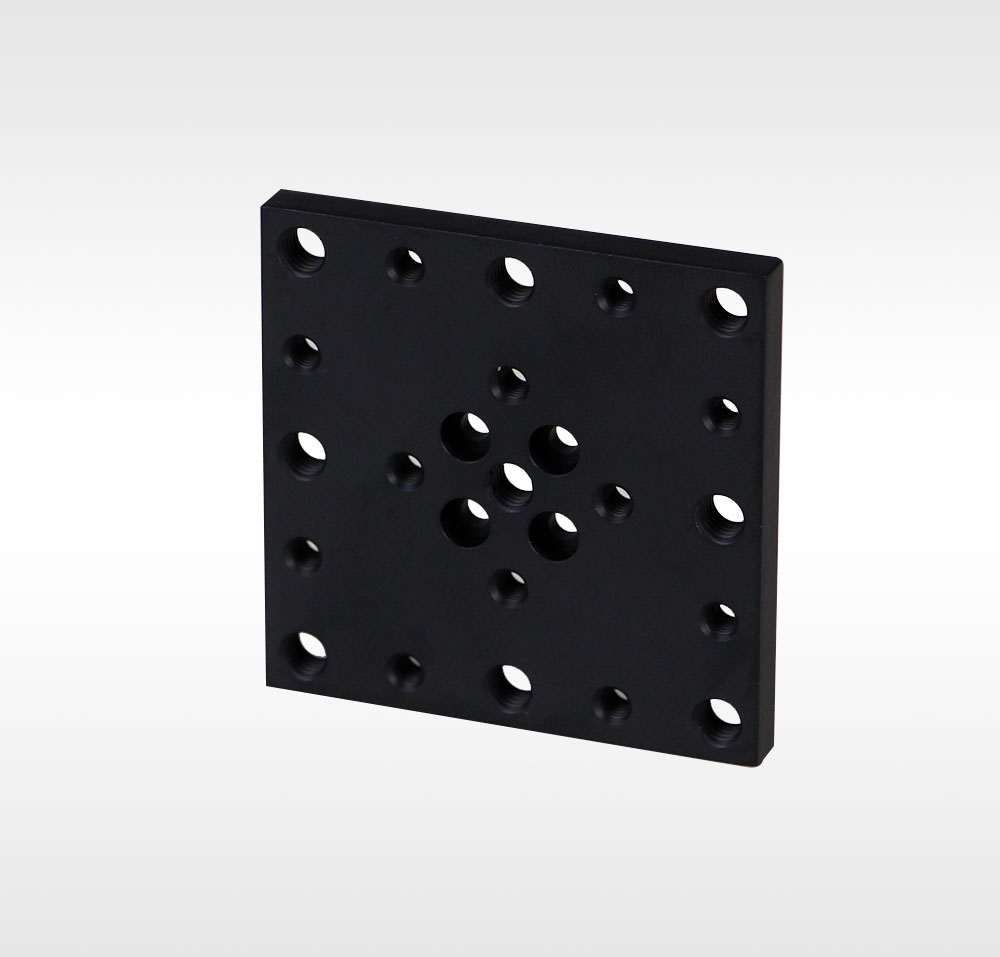

• Рабочая зона 60 мм×60 мм
• С несколькими резьбовыми отверстиями M4 и M6
• Используется для многоосевого перемещения ступени

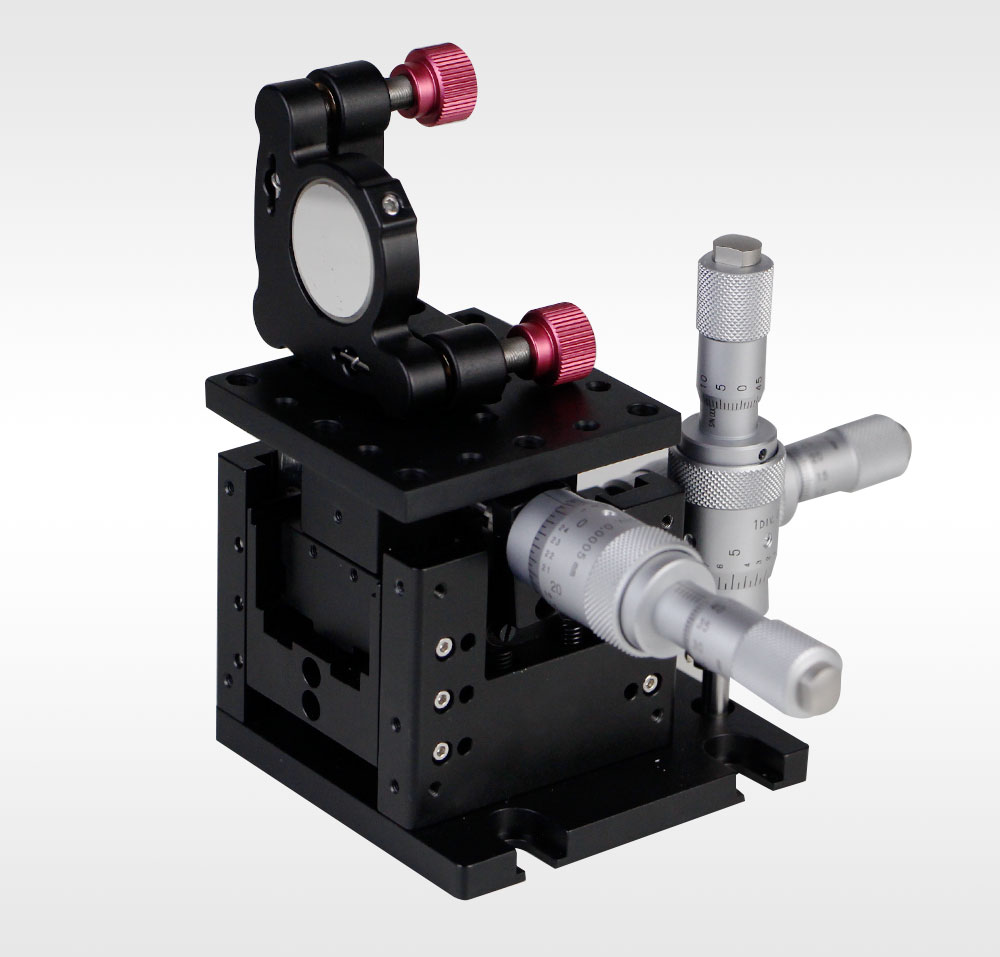

Переходная пластина, поставляемая компанией LBTEK, может быть использована для замены верхней пластины ступени многоосевого перемещения. Переходная пластина AP60-60 имеет большое количество резьбовых отверстий M6 и M4, что позволяет сделать многоосевую ступень перемещения совместимой с более разнообразными устройствами, а монтажное отверстие с потайной головкой M3 обеспечивает быструю установку и подключение к многоосевой ступени перемещения.

• Размер стола 60 мм×60 мм
• Перемещение по осям X, Y, Z 13 мм
• Разрешение грубой настройки 10 мкм, разрешение тонкой настройки 0,5 мкм

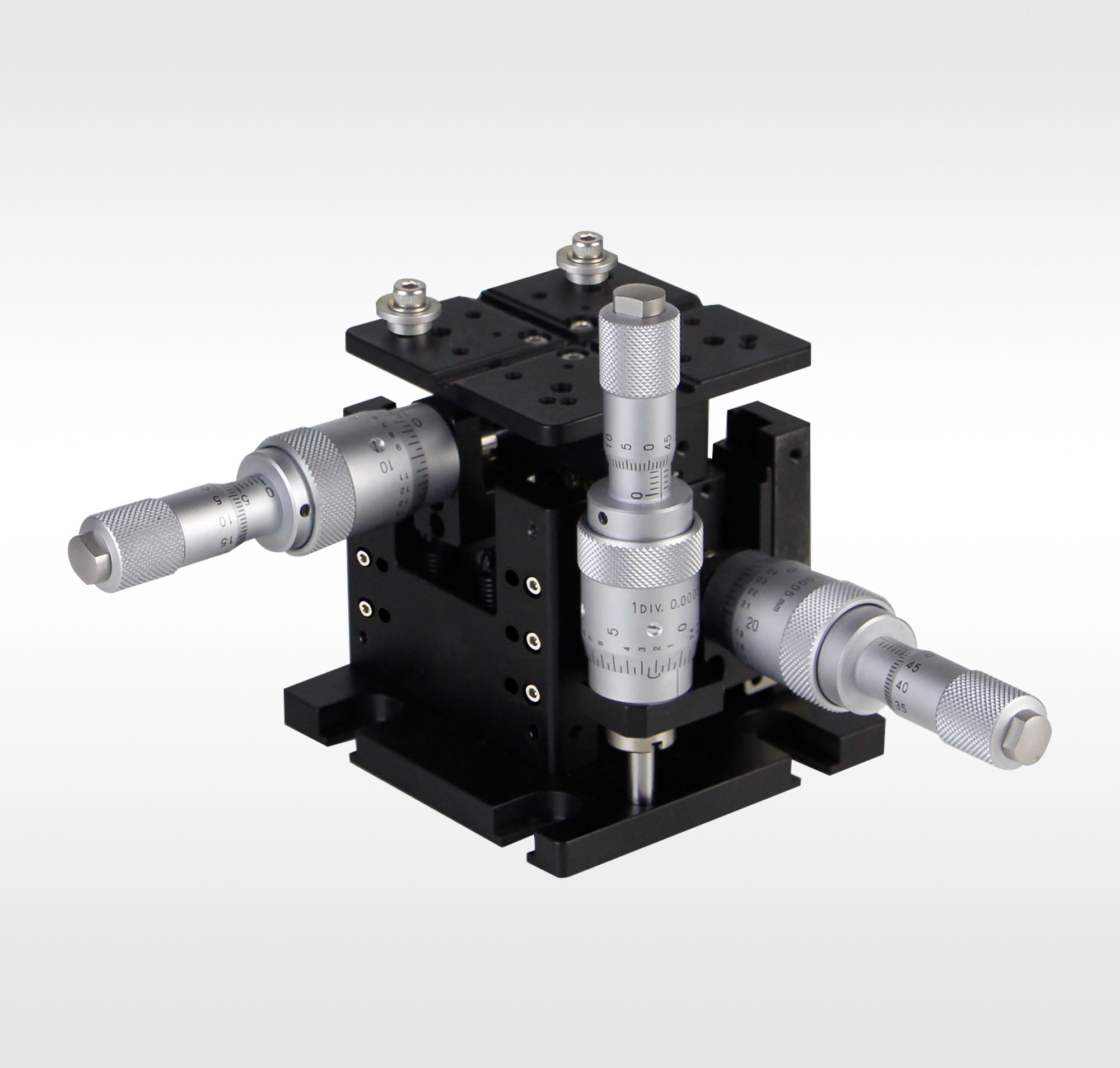

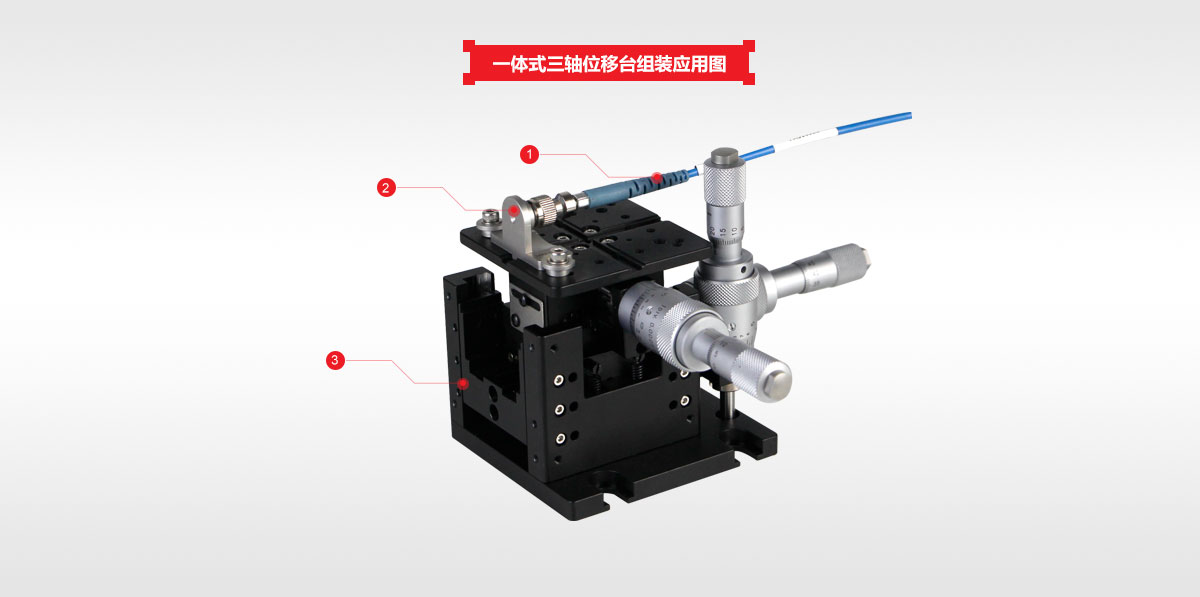

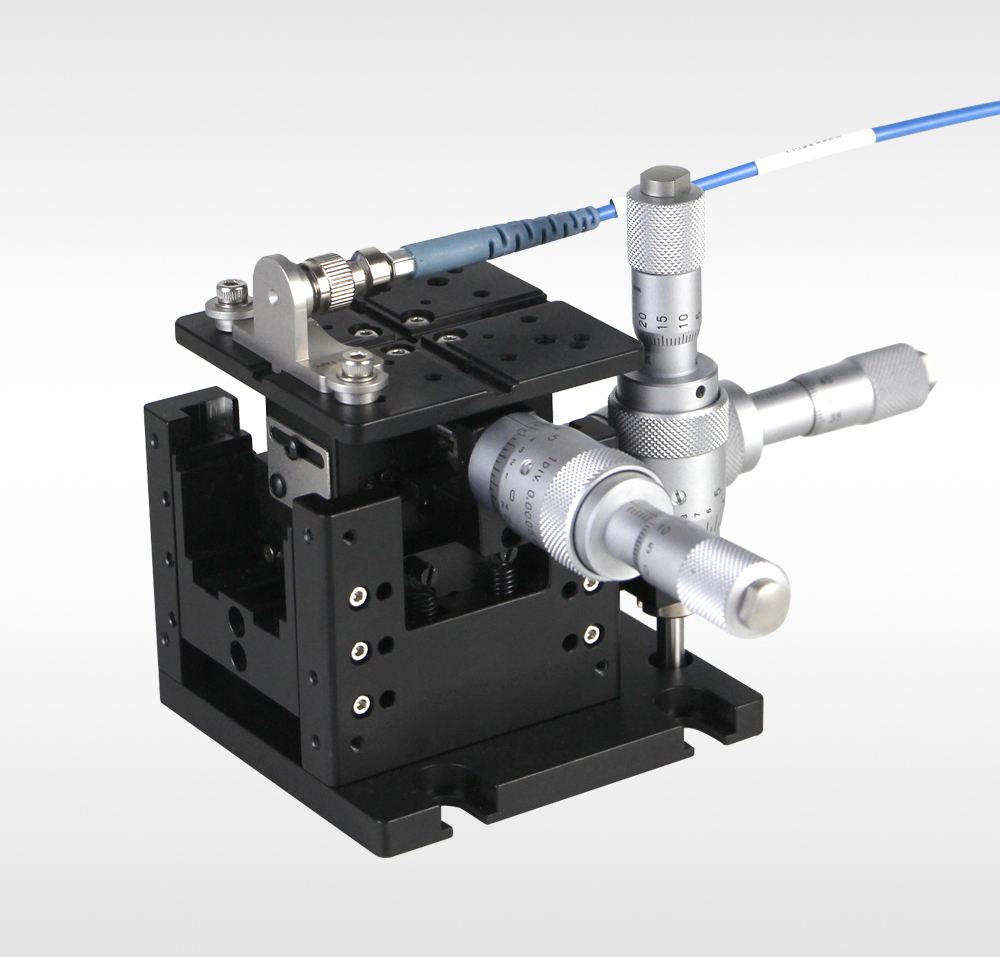

Компактный трехосевой блок перемещения LBTEK обеспечивает перемещение по осям X, Y и Z на 13 мм с помощью дифференциального микрометра Mitutoyo, грубая регулировка 0,5 мм на оборот, разрешение 10 мкм; точная регулировка 0,5 мм на оборот, разрешение 0,5 мкм. Размер столешницы составляет 60 мм×60 мм, с поперечным пазом в центре для быстрого выравнивания аксессуаров, шириной паза 3 мм, с резьбовыми отверстиями M2, M3 и M4, а другие компоненты могут быть расширены по желанию. Внутренняя направляющая конструкция представляет собой поперечную роликовую направляющую рейку, которая позволяет достичь высокой точности позиционирования и высокой жесткости при нагрузке в 3 кг. Сбоку имеются стопорные винты, которые можно зафиксировать после регулировки. Предусмотрено два способа фиксации: если пространство ограничено, вы можете использовать шестигранный ключ, чтобы затянуть винты рядом с микрометром для фиксации; если места достаточно, вы можете использовать прилагаемые три удлиненных винта для фиксации. Длина винтов достаточна, и они имеют накатку, чтобы сделать фиксацию более удобной. В нижней части имеется прорезь для монтажного отверстия M6, которую можно установить на оптическую платформу и макетную плату.

• Размер стола 60 мм×60 мм
• Перемещение по оси X составляет 10 мм, по осям Y и Z - 13 мм
• Регулируемое разрешение 10 мкм

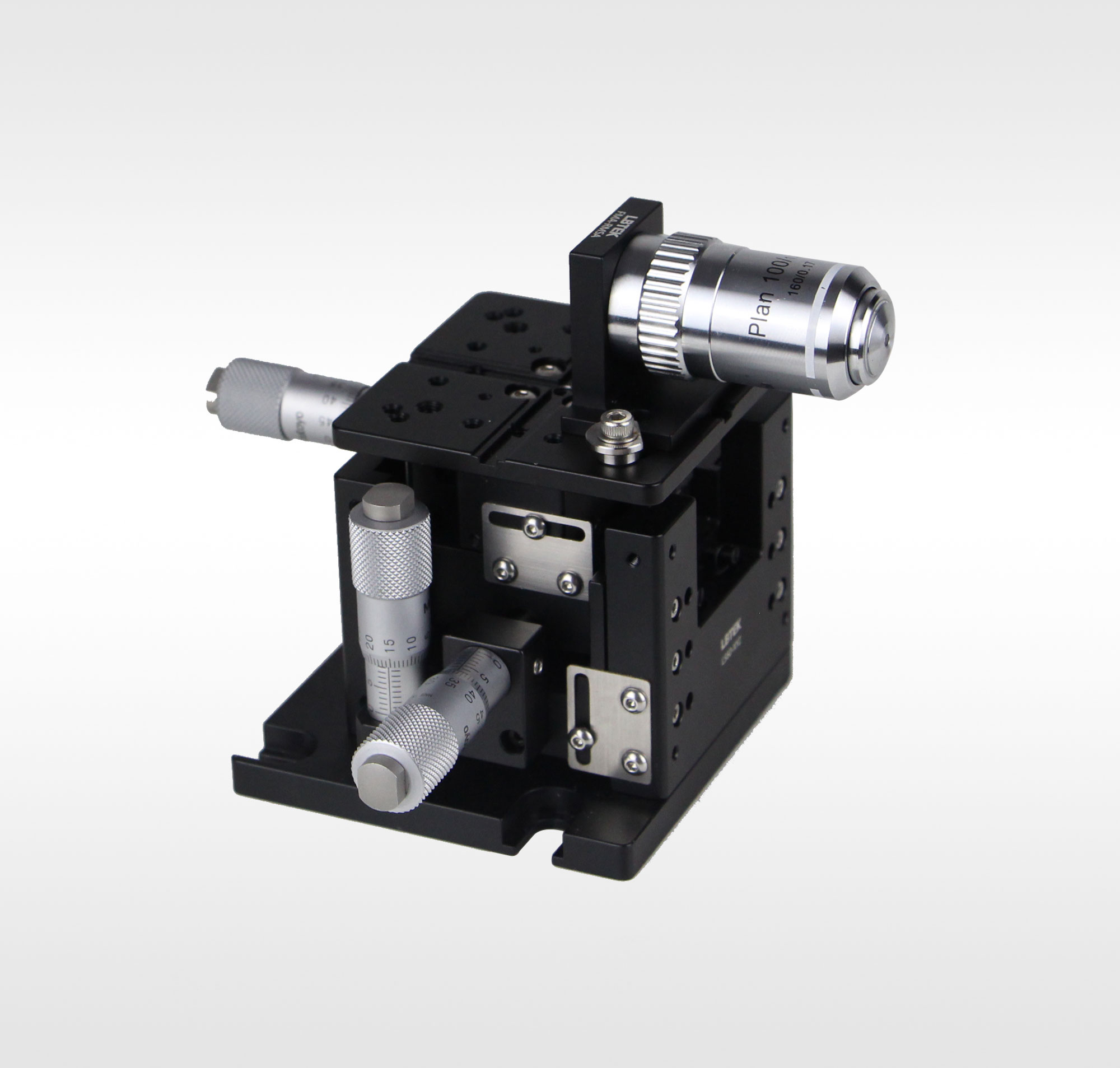

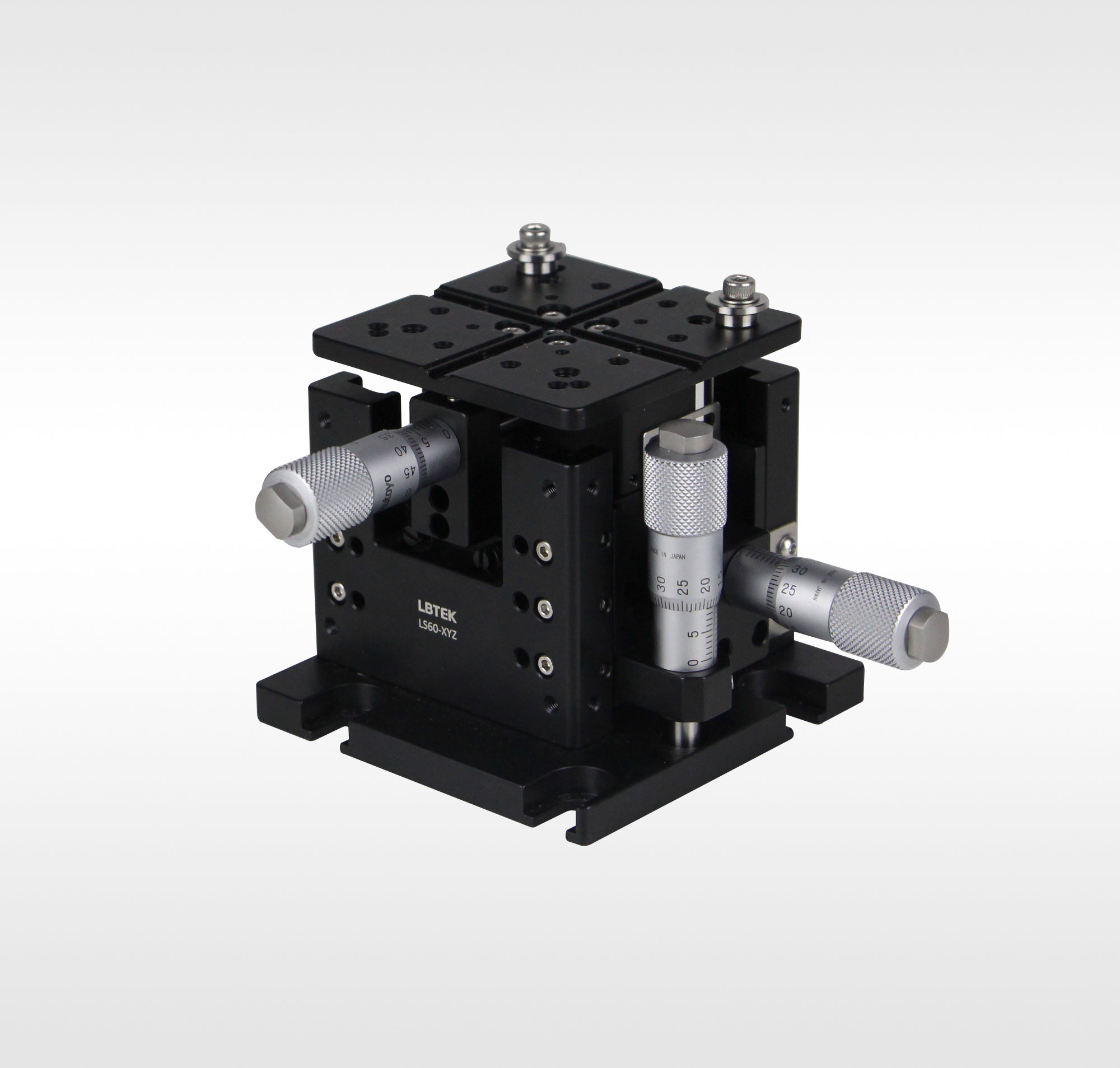

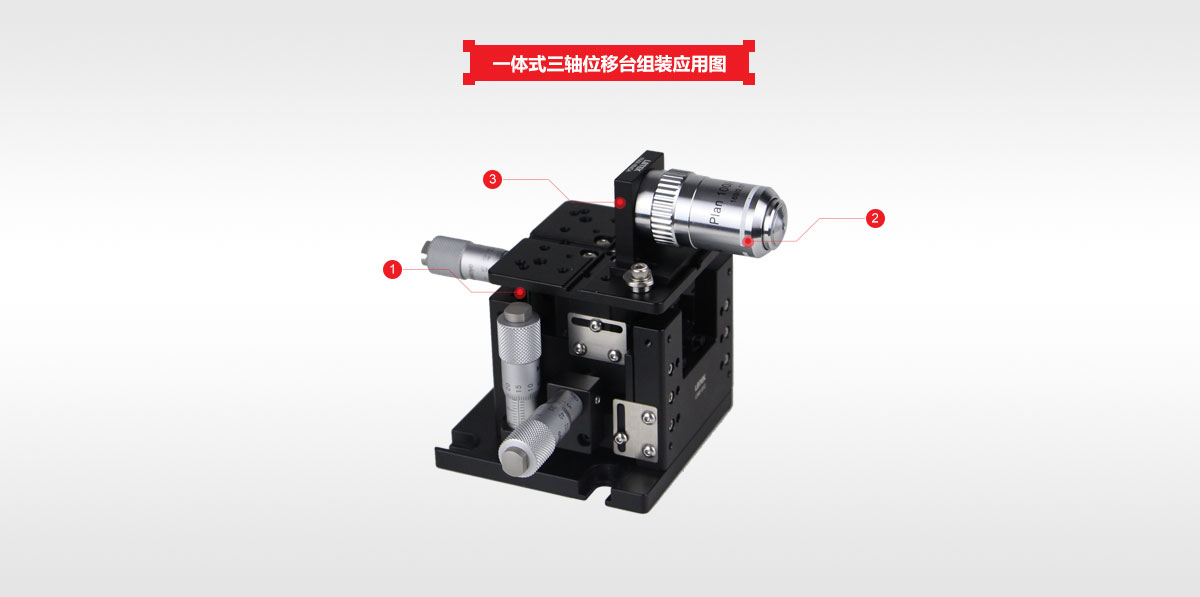

Компактный трехосевой регулятор перемещения LBTEK обеспечивает ход по оси X 10 мм, по оси Y и по оси Z 13 мм и приводится в действие микрометром Mitutoyo с ходом 0,5 мм за оборот и минимальным разрешением 10 мкм. Размер столешницы составляет 60 мм×60 мм, с поперечным пазом в центре для быстрого выравнивания аксессуаров, шириной паза 3 мм, с резьбовыми отверстиями M2, M3 и M4, а другие компоненты могут быть расширены по желанию. Внутренняя направляющая конструкция представляет собой поперечную роликовую направляющую рейку, которая позволяет достичь высокой точности позиционирования и высокой жесткости при нагрузке в 3 кг. Сбоку имеются стопорные винты, которые можно зафиксировать после регулировки. Предусмотрено два способа фиксации: если пространство ограничено, вы можете использовать шестигранный ключ, чтобы затянуть винты рядом с микрометром для фиксации; если места достаточно, вы можете использовать прилагаемые три удлиненных винта для фиксации. Длина винтов достаточна, и они имеют накатку, чтобы сделать фиксацию более удобной. 6В нижней части имеется прорезь для монтажного отверстия M6, которую можно установить на оптическую платформу и макетную плату.

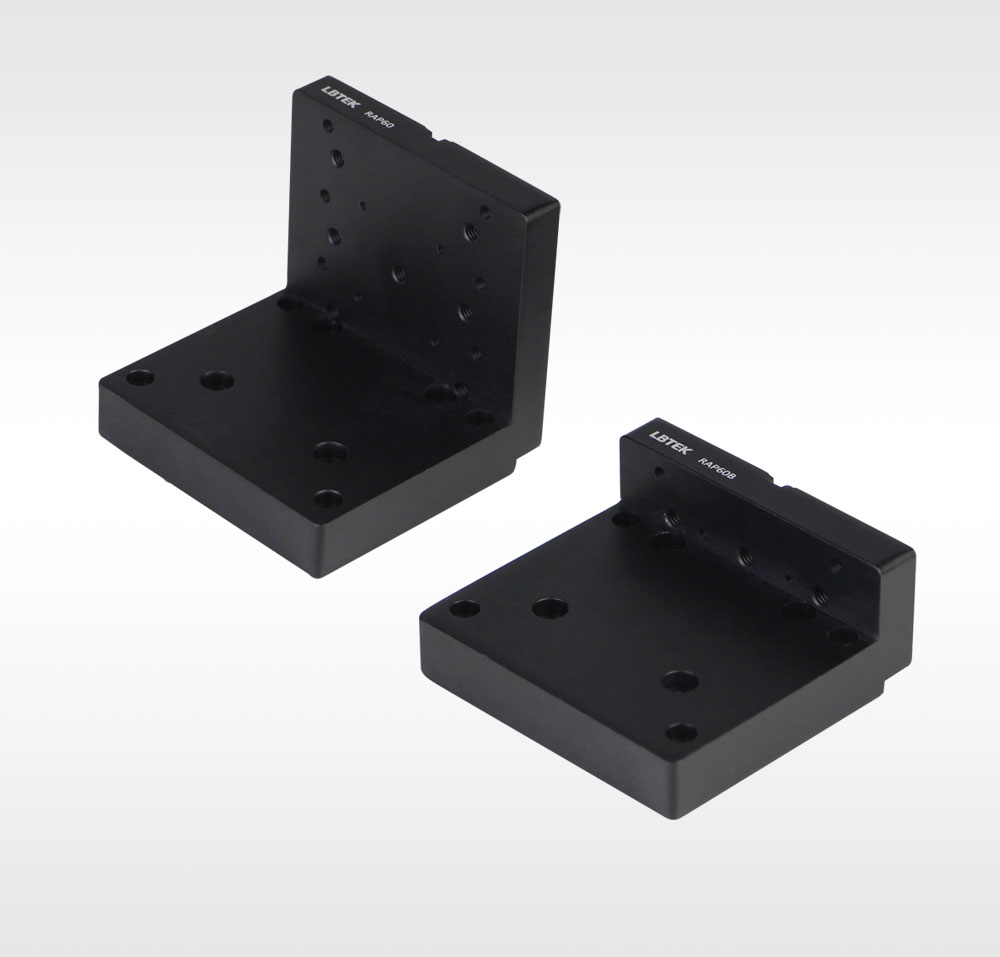

• Увеличена монтажная поверхность ступени перемещения
• Две монтажные поверхности длиной 26 мм и 56 мм являются дополнительными
• С несколькими резьбовыми отверстиями M3 и M4, совместимыми с большим количеством компонентов

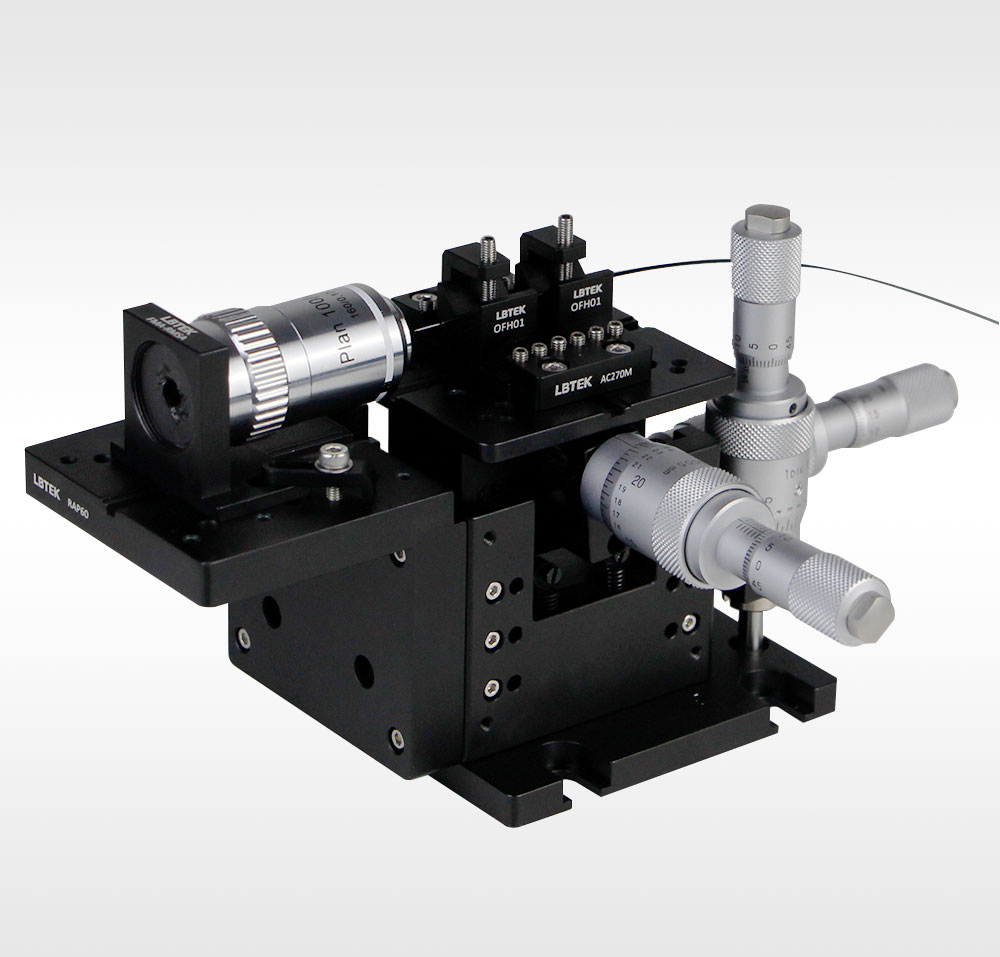

Компания LBTEK предлагает две прямоугольные переходные пластины для многоосевых платформ перемещения. Прямоугольные переходные пластины обычно используются для создания систем соединения оптических волокон. Вогнутые канавки, которые входят в комплект поставки, используются для размещения монтажных компонентов. Резьбовые отверстия M3 и M4 совместимы с большим количеством компонентов. Расширенная рабочая поверхность прямоугольной переходной пластины увеличивает площадь монтажной платформы многоосевого перемещения, которая является идеальным выбором для установки крупногабаритных компонентов или нескольких комплектующих.
