Стопорное кольцо SM1.5

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Стопорное кольцо.

Поверхностный паз, подходящий для стопорного кольца
Можно приобрести упаковками по 10 шт.
SM05, SM1, SM1.5, SM2 опционально

Стопорные кольца LBTEK изготовлены из алюминиевого сплава 6061-T6 или нержавеющей стали 304 с черной анодированной поверхностью. Симметричный слот для карт совместим с ключом для стопорных колец, а стопорные кольца SM той же спецификации можно использовать для фиксации оптических компонентов в механических деталях с резьбой SM. В настоящее время компания LBTEK предлагает три типа стопорных колец: SM05, SM1, SM1.5 и SM2. Он может удовлетворить потребности клиентов в установке и креплении оптических компонентов диаметром 12,7 мм, 25,4 мм, 38,1 мм и 50,8 мм. Можно приобрести упаковками по 10 штук. LBTEK предоставляет услуги по специальной обработке поверхности, размеру и настройке резьбы застежных колец. Если у вас есть какие-либо потребности, обратитесь в службу технической поддержки.

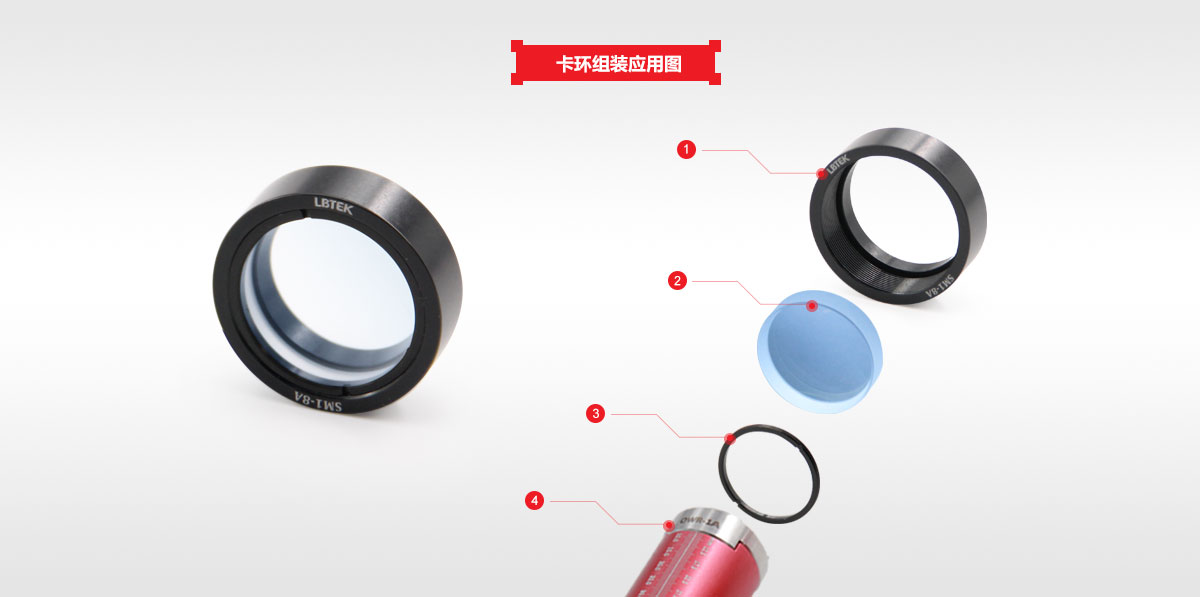

① Тубус SM1-8A ×1

② Оптический элемент×1

③ Стопорное кольцо SM1R ×1

④ Ключ со стопорным кольцом OWR-1A ×1

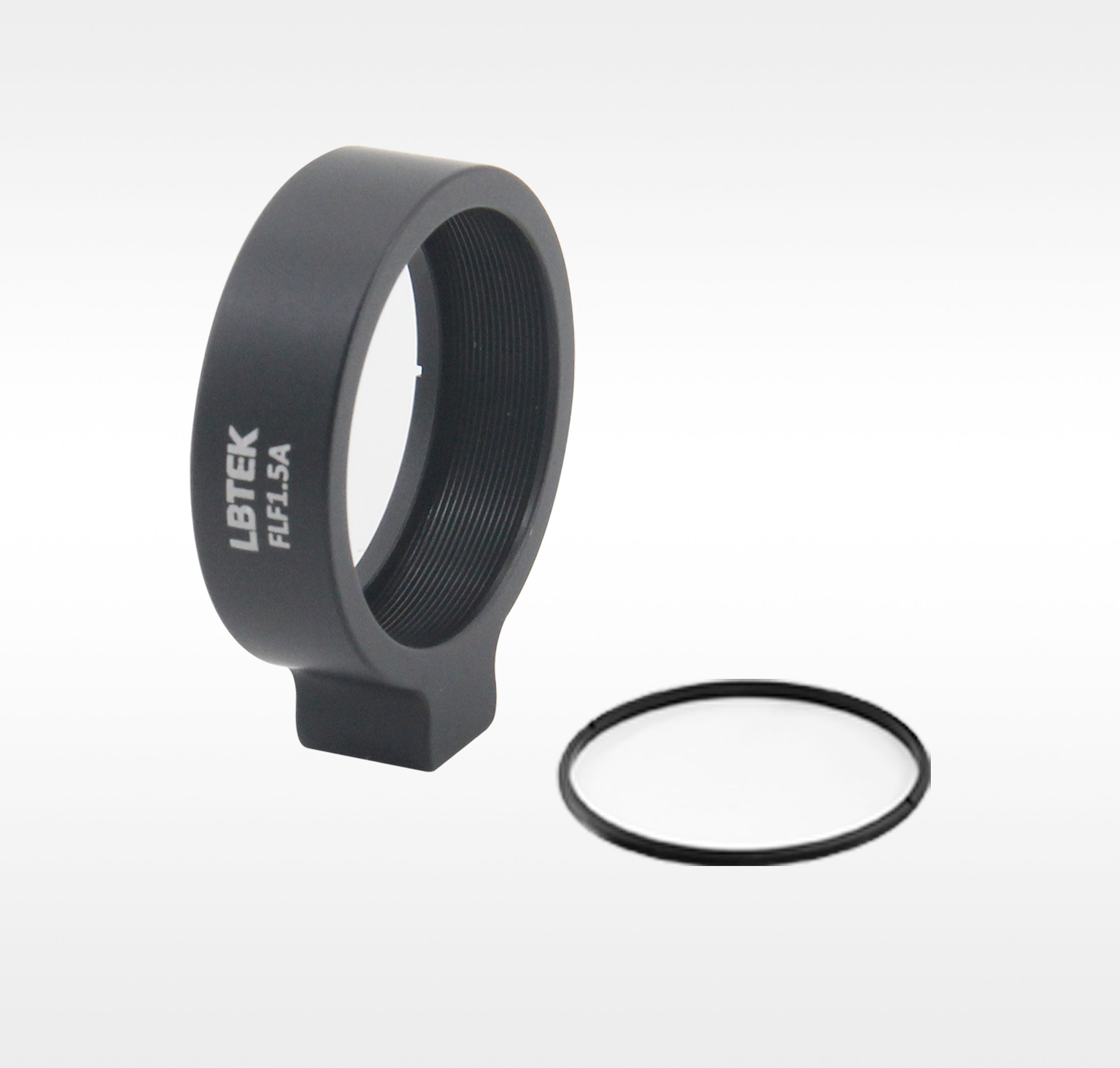

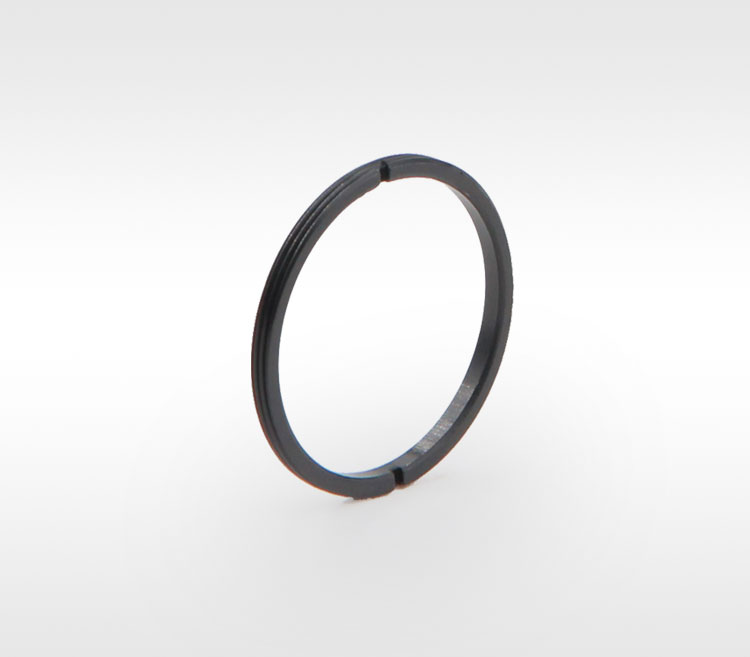

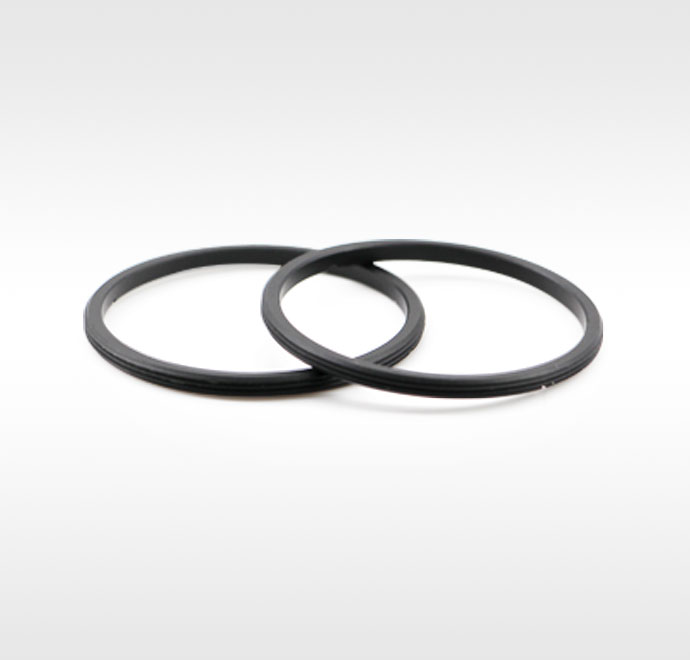

Стопорное кольцо SM1,5

Материал: алюминиевый сплав 6061-T6.
Обработка поверхности: черный анодированный
Фиксированная оптика Ø38,1 мм
Можно приобрести упаковками по 10 шт.

Стопорное кольцо LBTEK SM1.5 изготовлено из алюминиевого сплава 6061-T6 с черной анодированной поверхностью. Поверхностный паз подходит для разводного ключа OWR-U для фиксации оптического элемента диаметром 38,1 мм. Обычно для фиксации оптического элемента в тубусе линзы или коаксиальной пластине используются два стопорных кольца. Одно используется для фиксации положения и другой служит для фиксации оптического элемента. Затягиваем оптику.

Модель	Количество	Стоимость	Доставка
SM1.5R	1	12 USD	90 дней

SM1.5R-P10	10	106 USD	90 дней

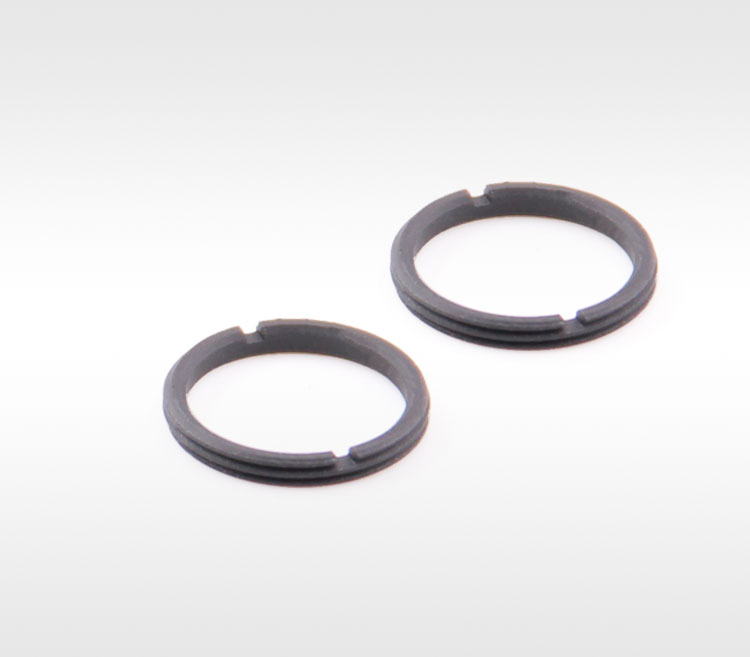

SM05 стопорное кольцо

Материал: алюминиевый сплав 6061-T6 или нержавеющая сталь 304.
Обработка поверхности: черный анодированный
Фиксированная оптика Ø12,7 мм
Можно приобрести упаковками по 10 шт.

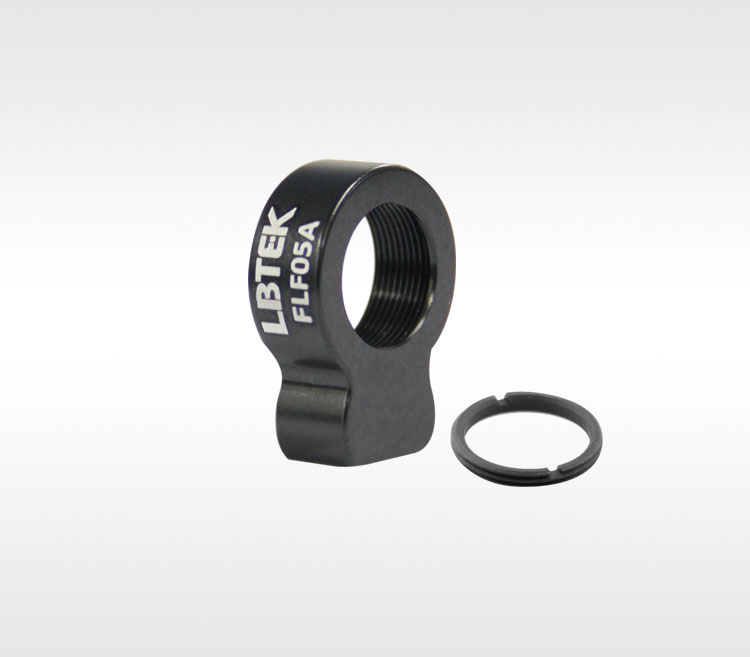

Стопорные кольца LBTEK SM05 изготовлены из алюминиевого сплава 6061-T6 или нержавеющей стали 304 с черной анодированной поверхностью. Поверхностный паз подходит для ключа для стопорных колец OWR-05A для фиксации оптического элемента диаметром 12,7 мм. Обычно для фиксации оптического компонента в трубке объектива или коаксиальной пластине используются два стопорных кольца. Одно используется для фиксации положения, а другой используется для фиксации оптического элемента. Затяните оптику.

Модель	Материал	Количество	Стоимость	Доставка
SM05R	Алюминиевый сплав 6061-Т6	1	6 USD	90 дней

SM05R-P10	Алюминиевый сплав 6061-Т6	10	48 USD	90 дней

SM05RS-P5	Нержавеющая сталь 304	5	53 USD	90 дней

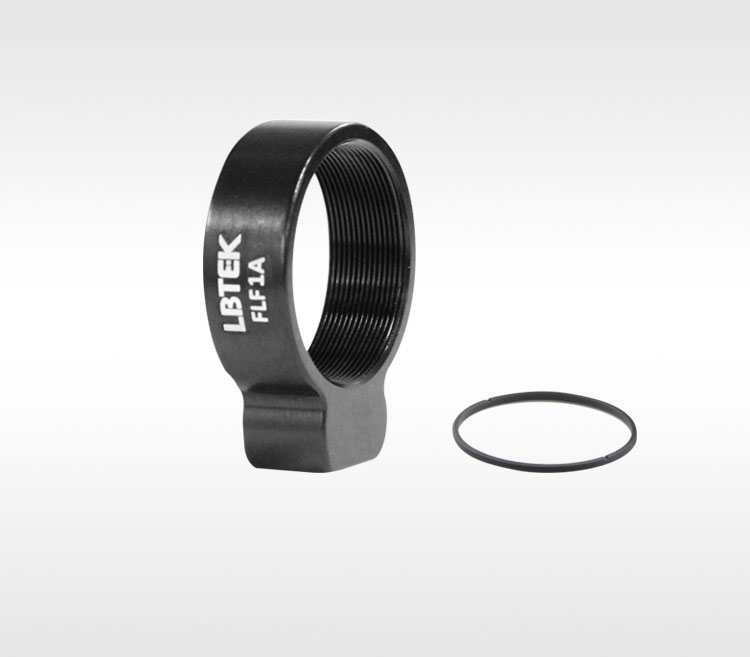

Стопорное кольцо SM1

Материал: алюминиевый сплав 6061-T6 или нержавеющая сталь 304.
Обработка поверхности: черный анодированный
Фиксированная оптика Ø25,4 мм
Можно приобрести упаковками по 10 шт.

Стопорные кольца LBTEK SM1 изготовлены из алюминиевого сплава 6061-T6 или нержавеющей стали 304 с черной анодированной поверхностью. Поверхностный паз подходит для ключа для стопорных колец OWR-1A для фиксации оптического элемента диаметром 25,4 мм. Обычно для фиксации оптического компонента в трубке объектива или коаксиальной пластине используются два стопорных кольца. Одно используется для фиксации положения, а другой используется для фиксации оптического элемента. Затяните оптику.

Модель	Толщина	Материал	Количество	Стоимость	Доставка
SM1R	2,0 мм	Алюминиевый сплав 6061-Т6	1	9 USD	90 дней

SM1R-P10	2,0 мм	Алюминиевый сплав 6061-Т6	10	77 USD	90 дней

SM1RS-P5	2,0 мм	Нержавеющая сталь 304	5	72 USD	90 дней

SM1RT	5,0 мм	Алюминиевый сплав 6061-Т6	1	21 USD	90 дней

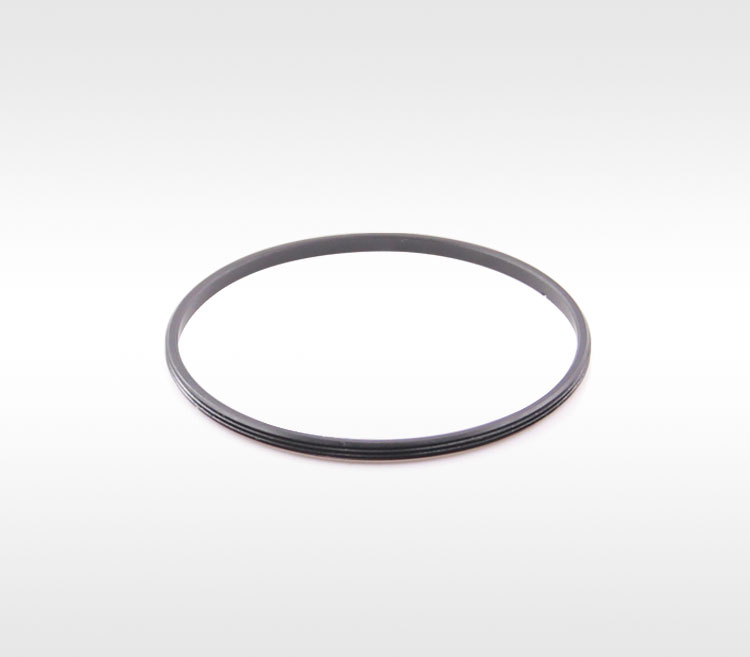

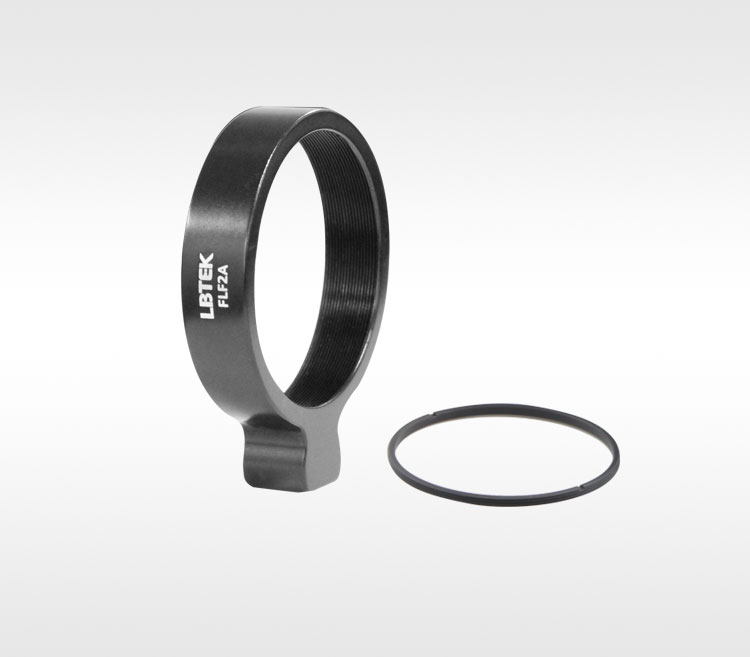

Стопорное кольцо SM2

Материал: алюминиевый сплав 6061-T6.
Обработка поверхности: черный анодированный
Можно приобрести упаковками по 10 шт.
Фиксированная оптика Ø50,8 мм

Стопорные кольца LBTEK SM2 изготовлены из алюминиевого сплава 6061-T6 с черной анодированной поверхностью. Поверхностный паз подходит для ключа для стопорных колец OWR-2A для фиксации оптического элемента Ø50,8 мм. Обычно для фиксации оптического компонента в трубке объектива или коаксиальной пластине используются два стопорных кольца. Одно используется для фиксации положения. а другой используется для фиксации оптического элемента. Затяните оптику.
