Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

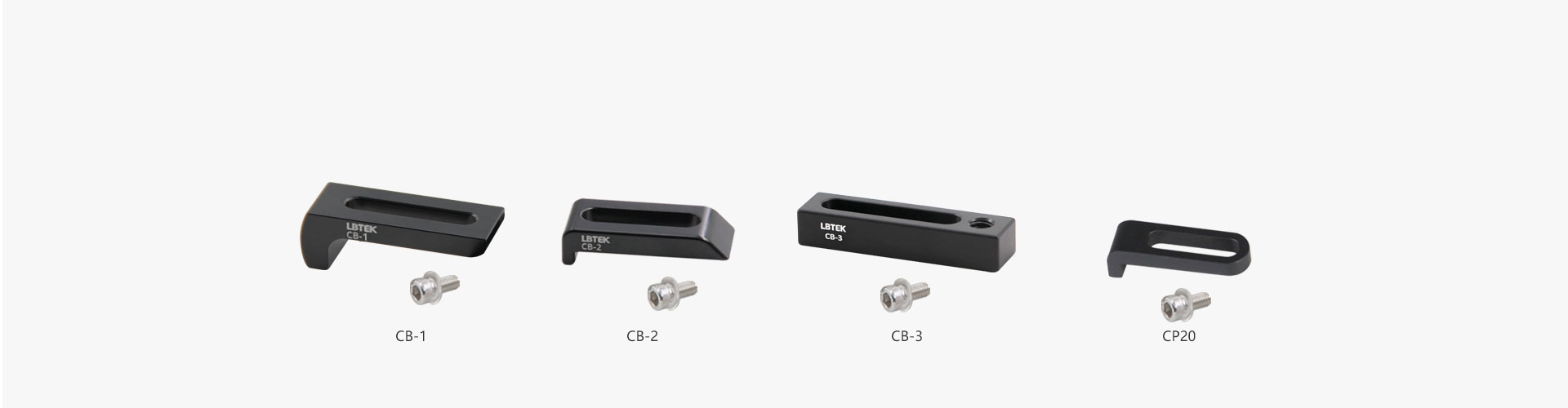

Прижимные пластины.

Материал: алюминиевый сплав 6061-T6.
Дизайн канавки на талии
Можно приобрести упаковками по 5 штук.

Пресс-блок платформы LBTEK изготовлен из алюминиевого сплава 6061-T6 и имеет обработку черной анодированной поверхности. При построении оптической системы, если в основании нет подходящих резьбовых отверстий для фиксации основания, можно использовать универсальный зажим платформы для гибкого поиска подходящих крепежных резьбовых отверстий вокруг основания. Конструкция прорези в форме талии позволяет прижимному блоку перемещаться вдоль прорези или вращаться на 360° вокруг крепежного винта, стабильно фиксируя основание в компактном пространстве. LBTEK предоставляет услуги по настройке специальных процессов, размеров и форм обработки поверхности. Если у вас есть какие-либо потребности, обратитесь в службу технической поддержки.

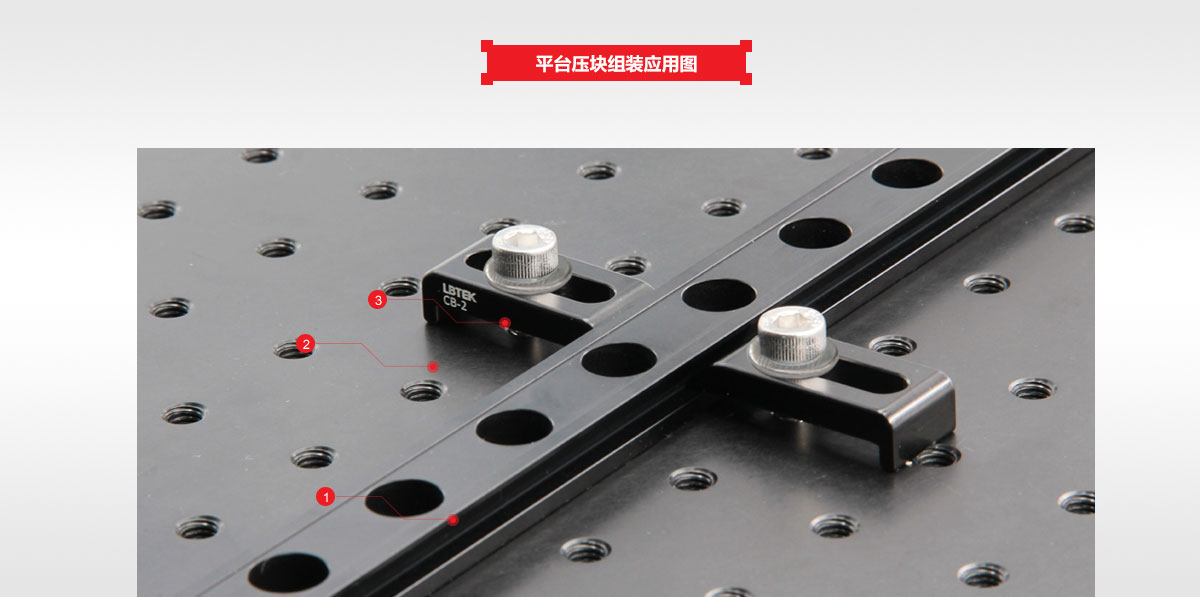

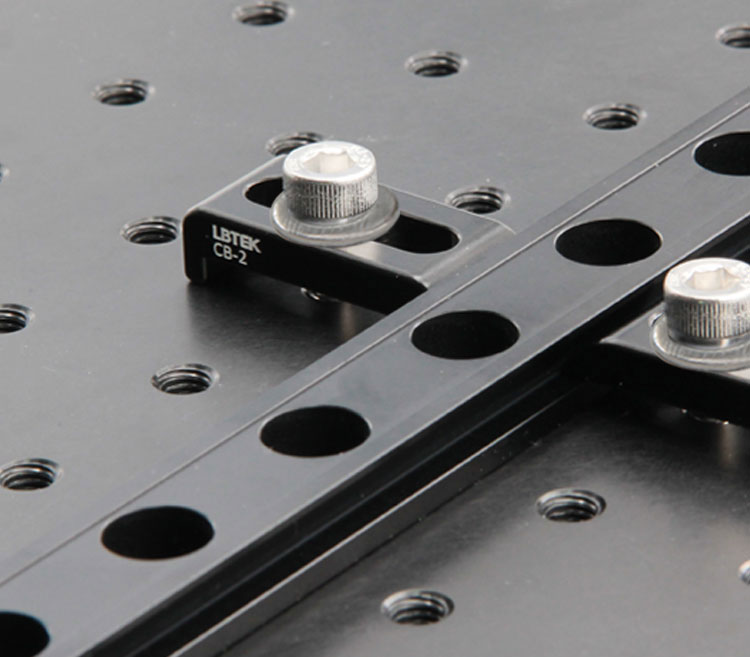

① Направляющая «ласточкин хвост» DR50-300 ×1

② Оптический макет M BB-3045 ×1

Прижимной блок платформы СВ-2 (с винтами М6) × 1

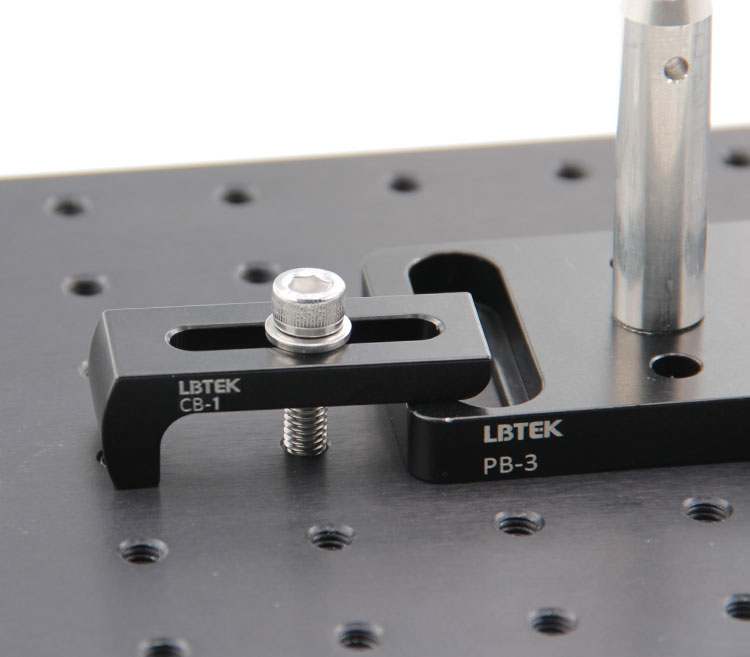

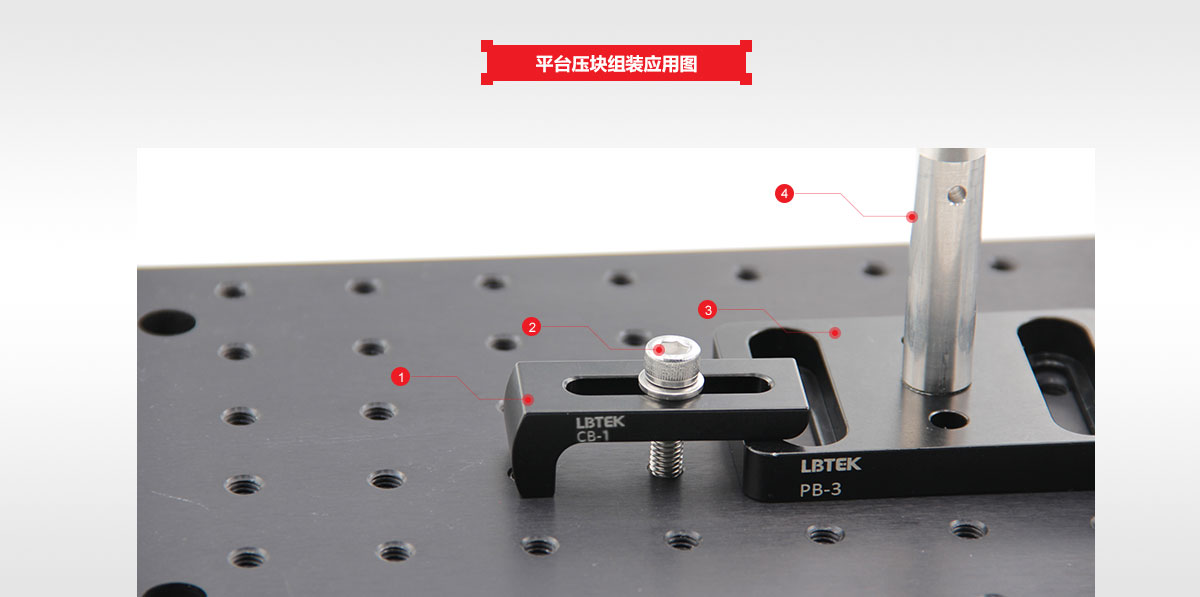

① Прижимной блок платформы CB-1 (с винтами M6) × 1

② Винт M6 × 1

③ Монтажная база ПБ-3 ×1

④ Оптическая стойка из нержавеющей стали Ø12,7 мм OP -50 ×1

L-образная прижимная пластина

Материал: алюминиевый сплав 6061-T6.
Максимальная толщина зажима: 3,2 мм
Длина поясной канавки: 10 мм.

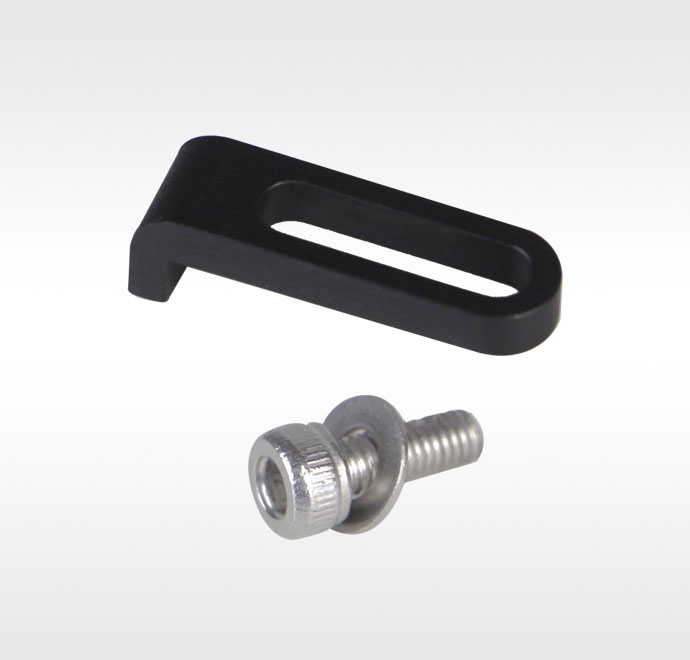

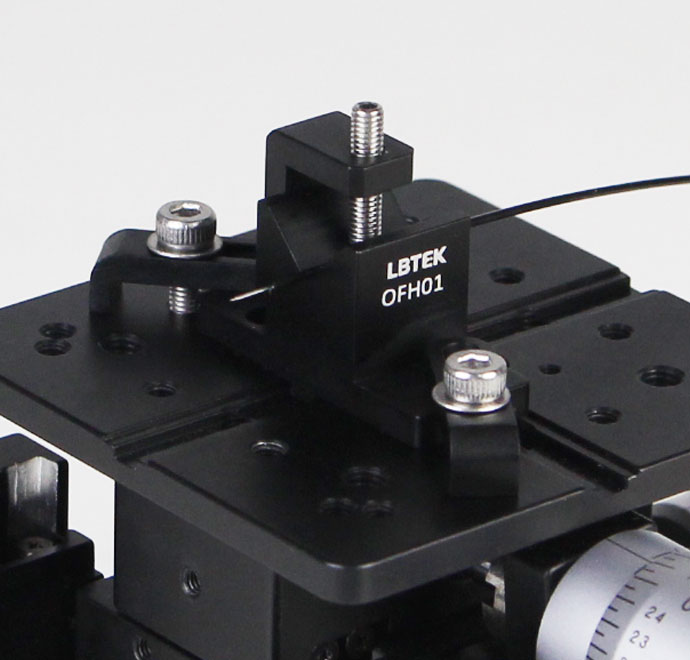

Прижимная пластина CP20, поставляемая LBTEK, имеет L-образную конструкцию и совместима с некоторыми оптомеханическими изделиями, такими как кронштейны для оптоволокна серии OFB, держатели оптического волокна OFF32, зажимные гнезда для оптического волокна серии OFH и т. д. Максимальная толщина зажима составляет 3,2 мм. и совместим с другими резьбовыми монтажными отверстиями. Удобная и гибкая установка и фиксация на монтажной пластине, поставляется с двумя винтами с шестигранной головкой M3 и двумя шайбами.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CP20			12 USD	90 дней

Универсальная прижимная пластина

Материал: алюминиевый сплав 6061-T6.
Максимальная толщина зажима: 10 мм
Длина поясной канавки: 30 мм.

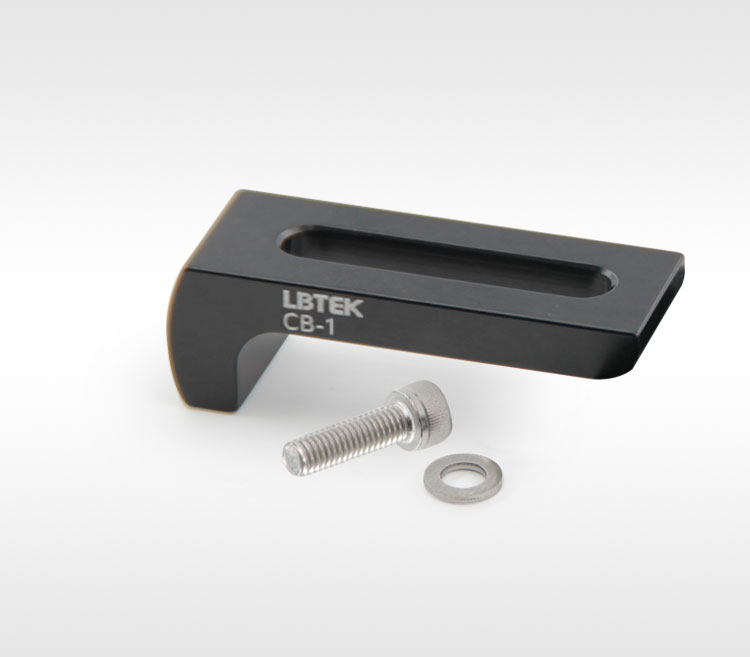

CB-1 имеет L-образную конструкцию и совместим с большинством оптико-механических изделий, таких как PB-1, PB-2, PB-3, PB-4 и др. Максимальная толщина зажима CB-1 составляет 10 мм.

Модель	Стоимость	Доставка
CB-1-P5	52 USD	90 дней

CB-3	11 USD	90 дней

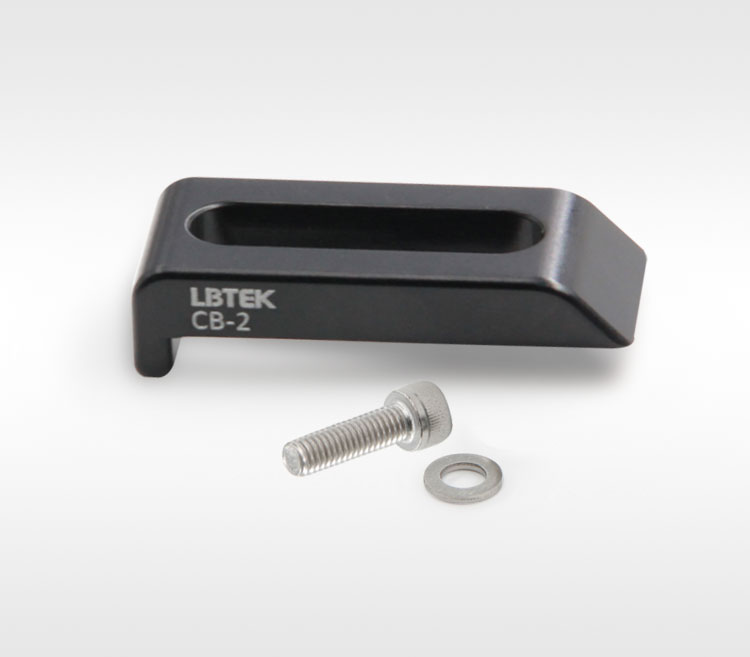

Блок крепления направляющей «ласточкин хвост»

Материал: алюминиевый сплав 6061-T6.
Максимальная толщина зажима: 3,7 мм
Длина поясной канавки: 20 мм.

Клиновидная конструкция наконечника CB-2 специально используется для крепления оптических направляющих типа «ласточкин хвост», а конструкция канавок в форме талии позволяет гибко устанавливать направляющие на оптических столах или макетных платах и подходит для направляющих серии DR50.

Модель	Стоимость	Доставка
CB-2	13 USD	90 дней

CB-2-P5	58 USD	90 дней

Регулируемый зажим по высоте

Материал: алюминиевый сплав 6061-T6.
Минимальная толщина зажима: 6,5 мм.
Длина поясного канала 28,5 мм.

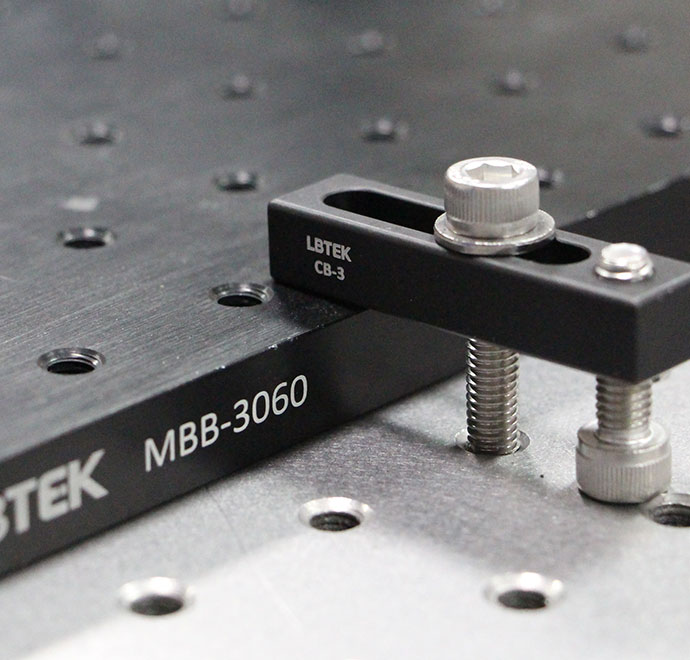

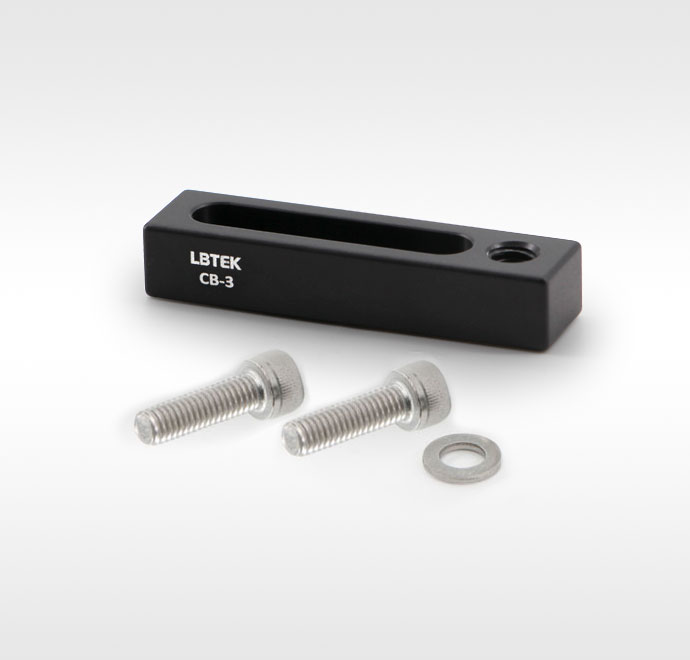

CB-3, поставляемый LBTEK, имеет прямую конструкцию и совместим с большинством оптомеханических изделий, таких как: PB-1, PB-2, PB-3, PB-4 и макетными платами. Минимальная зажимная способность CB-3 составляет Толщина составляет 6,5 мм. В комплект поставки входят два винта с шестигранной головкой M6 и шайба.
