Фиксированная пряжка, заблокированная и фиксированная

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Прижимная пластина и основание.

Клипсы для крепления отдельных компонентов
Регулируемая прижимная пластина для установки нескольких компонентов в непосредственной близости
Можно быстро отрегулировать и исправить

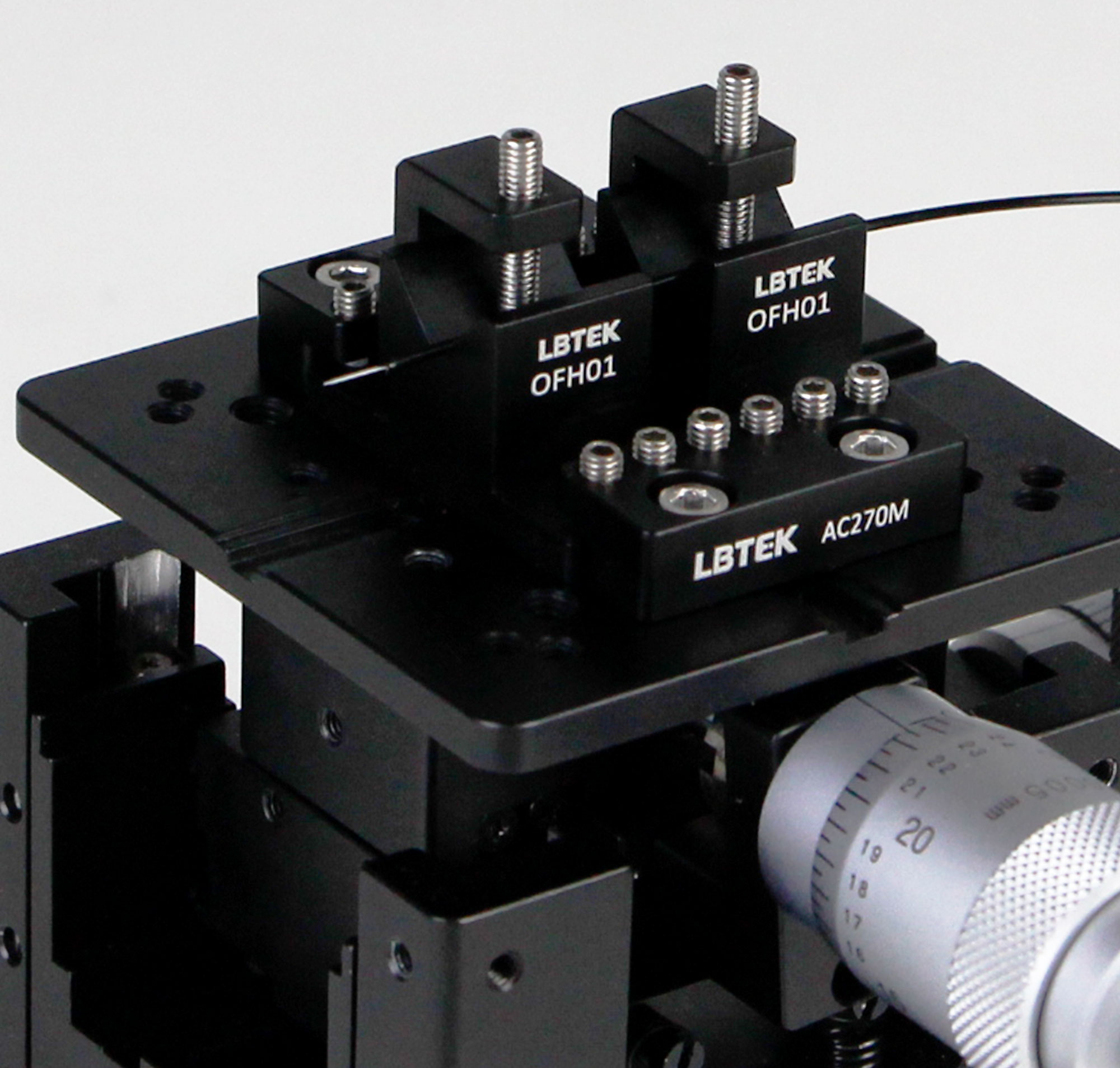

Регулировочная прижимная пластина и фиксированная пряжка LBTEK совместимы с многоосными ступенями перемещения. Пряжка и регулировочная прижимная пластина должны использоваться парами. Фиксированная пряжка устанавливается с обеих сторон компонента и фиксируется путем фиксации винтов с цилиндрической головкой M3. На пряжке используется регулировочная нажимная пластина. Для соединения и фиксации нескольких компонентов на близком расстоянии зафиксируйте их, затянув регулируемый установочный винт M3 или 6-32 на нажимной пластине.

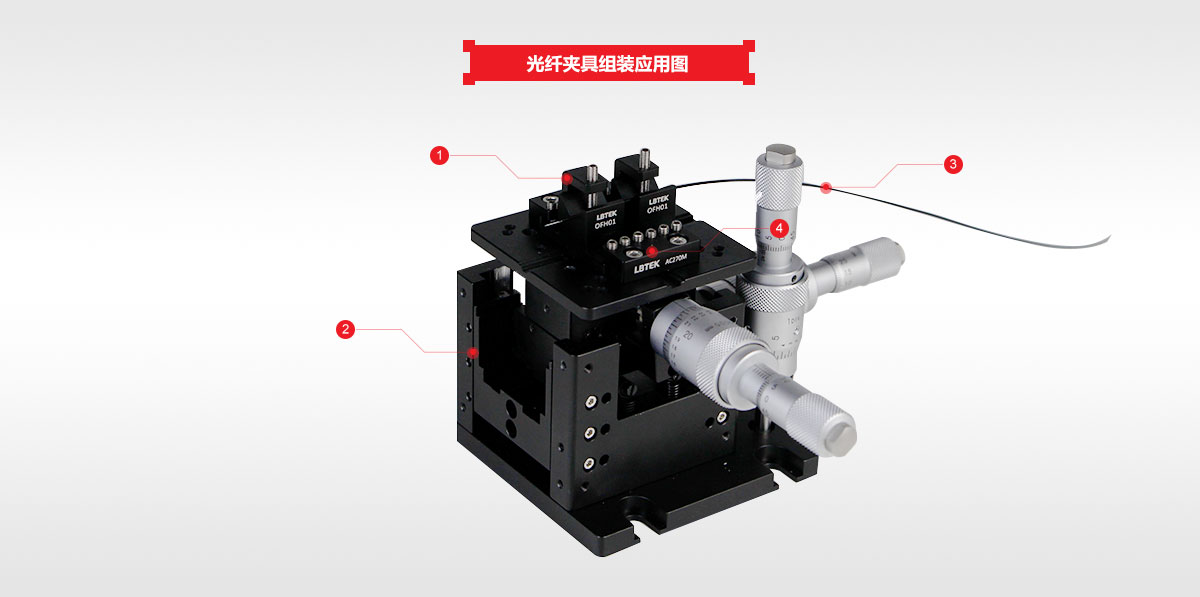

Схема применения узла оптоволоконного зажима LBTEK	①Держатель оптоволокна OFH01 ×1	②Трехосный трансляционный столик LS60G-XYZ ×1
Схема применения узла оптоволоконного зажима LBTEK	③ Оптическое волокно ×1	④ Отрегулируйте нажимную пластину AC270M ×1.

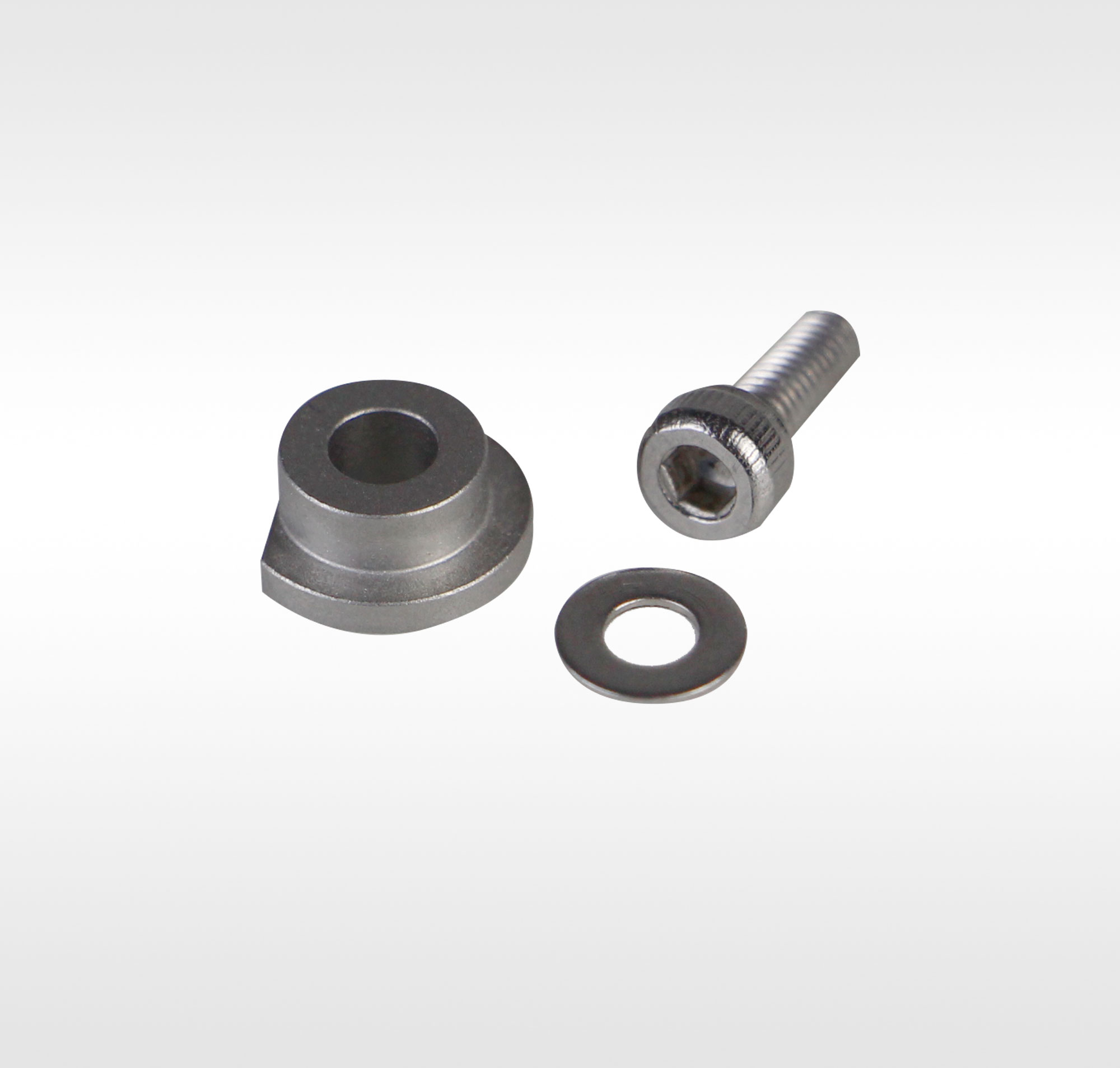

Фиксированная пряжка, заблокированная и фиксированная

Одна сторона фрезерована плоско для легкой регулировки.
Изготовлен из нержавеющей стали, с винтами с цилиндрической головкой М3 для фиксации.
5 штук в упаковке

Край на одной стороне фиксированной пряжки LBTEK фрезерован. При установке сначала поверните пряжку так, чтобы плоский край был обращен к пазу, затем поместите аксессуар в паз между пряжками и поверните болт так, чтобы закругленный край закрывает край аксессуара, а затем затяните винты с головкой цилиндра M3 и шайбы. При вращении пряжки нет необходимости снимать винты с головкой цилиндра.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	FF05			56 USD	90 дней

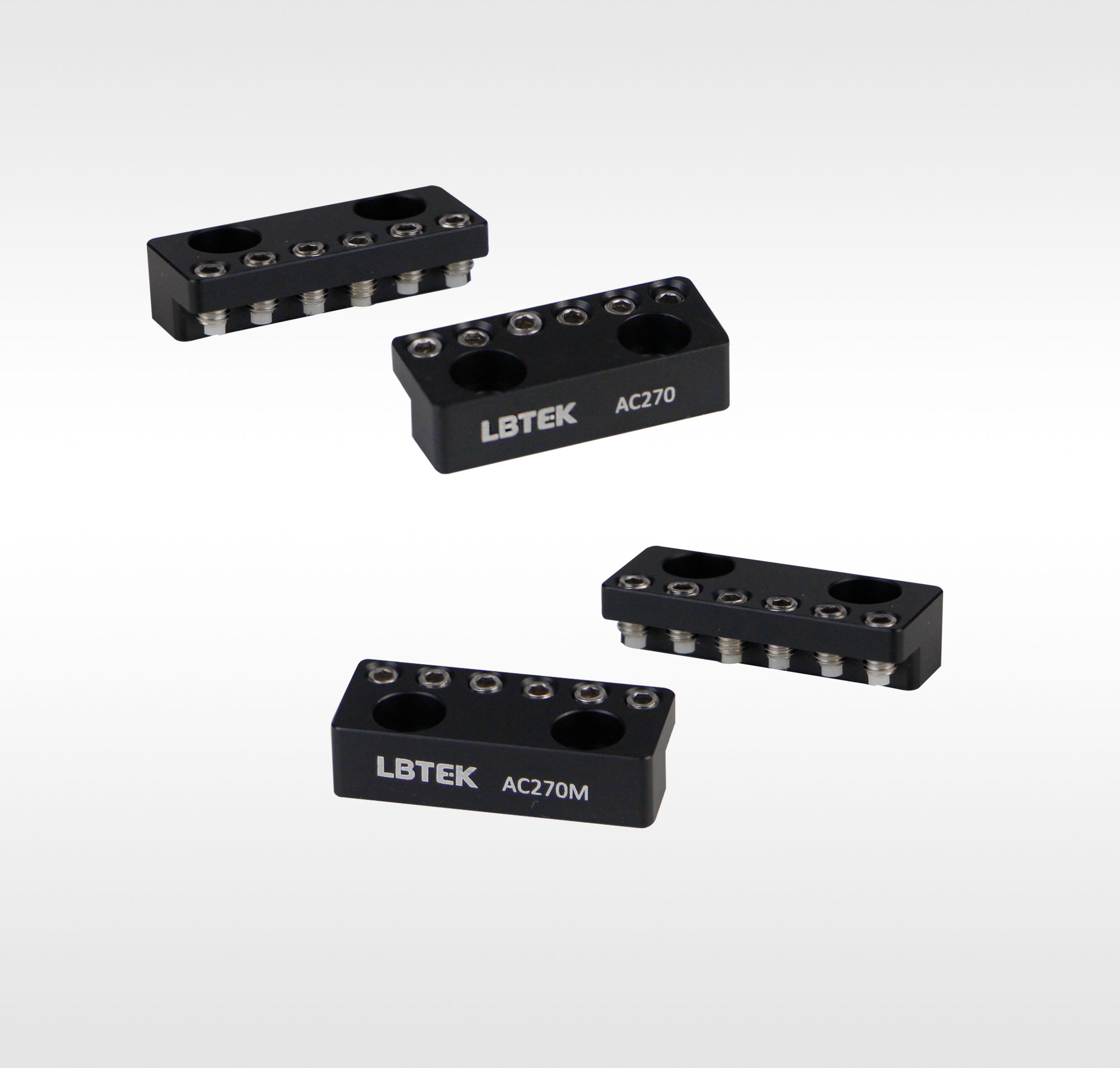

Отрегулируйте нажимную пластину и плотно прижмите ее

Установите несколько компонентов в непосредственной близости для экономии места.
Винт M3 или фиксация винтом 6-32 опционально
Две нажимные пластины используются вместе и могут регулироваться без разборки.

Регулировочная пластина LBTEK используется для установки нескольких компонентов в непосредственной близости. Регулировочная пластина имеет ряд винтов с резиновыми наконечниками для фиксации компонентов, что позволяет легко перемещать и устанавливать их на близком расстоянии. Регулировочная нажимная пластина фиксируется через два отверстия для винтов. Доступны отверстия для винтов с головкой цилиндра 6-32 или M3.

Модель	Размер резьбового отверстия	Поставляется с аксессуарами	Размер потайного монтажного отверстия	Стоимость	Доставка
AC270	6-32 резьбовое отверстие	12 винтов 6-32 с пластиковой головкой, 4 винта 6-32 с цилиндрической головкой и шестигранной головкой	Винты 6-32 с цилиндрической головкой и шестигранной головкой	84 USD	90 дней

AC270M	резьбовое отверстие М3	12 винтов M3 с пластиковой головкой, 4 винта M3 с цилиндрической головкой и шестигранной головкой	винты с шестигранной головкой цилиндра М3	84 USD	90 дней
