Мини-вилочный блок

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Мини-вилочный блок.

Материал из нержавеющей стали 316
Комплексное структурное проектирование
Можно приобрести упаковками по 5 штук.

Вилочный блок кронштейна стойки LBTEK имеет цельную конструкцию из прочной нержавеющей стали 316. Трехточечный контакт обеспечивает стабильную силу зажима. Его можно использовать с оптическими стойками диаметром 12 мм с основаниями для создания устройств, состоящих из компонентов мини-серии и оптико-механические компоненты. Высокая гибкость: его можно вращать на 360 градусов вокруг основания, чтобы легко выбрать подходящее монтажное отверстие.

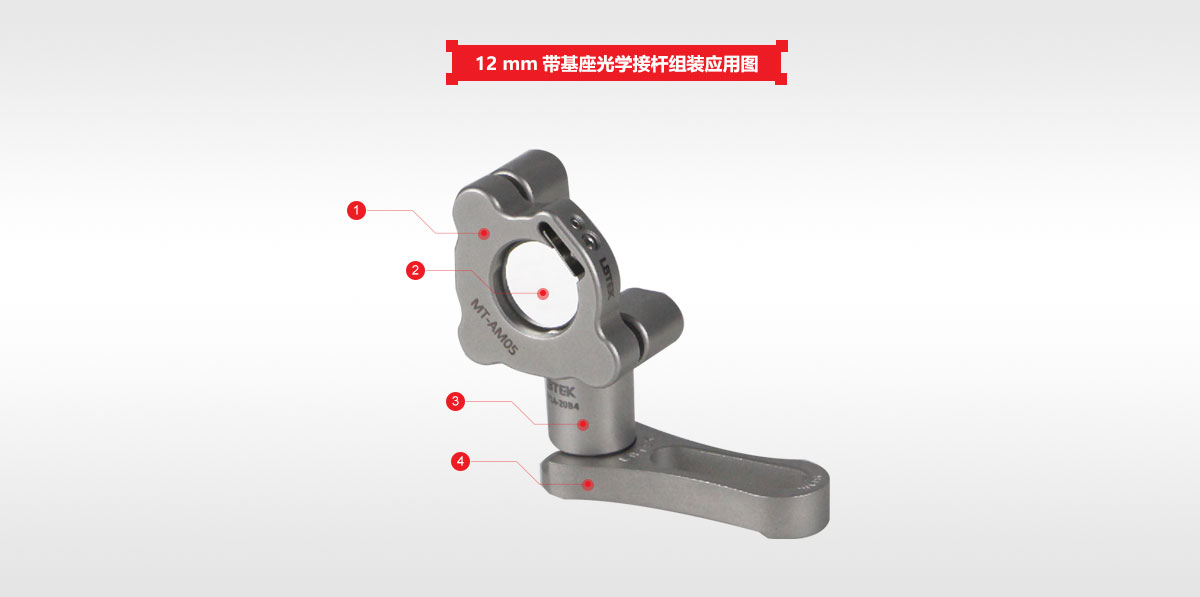

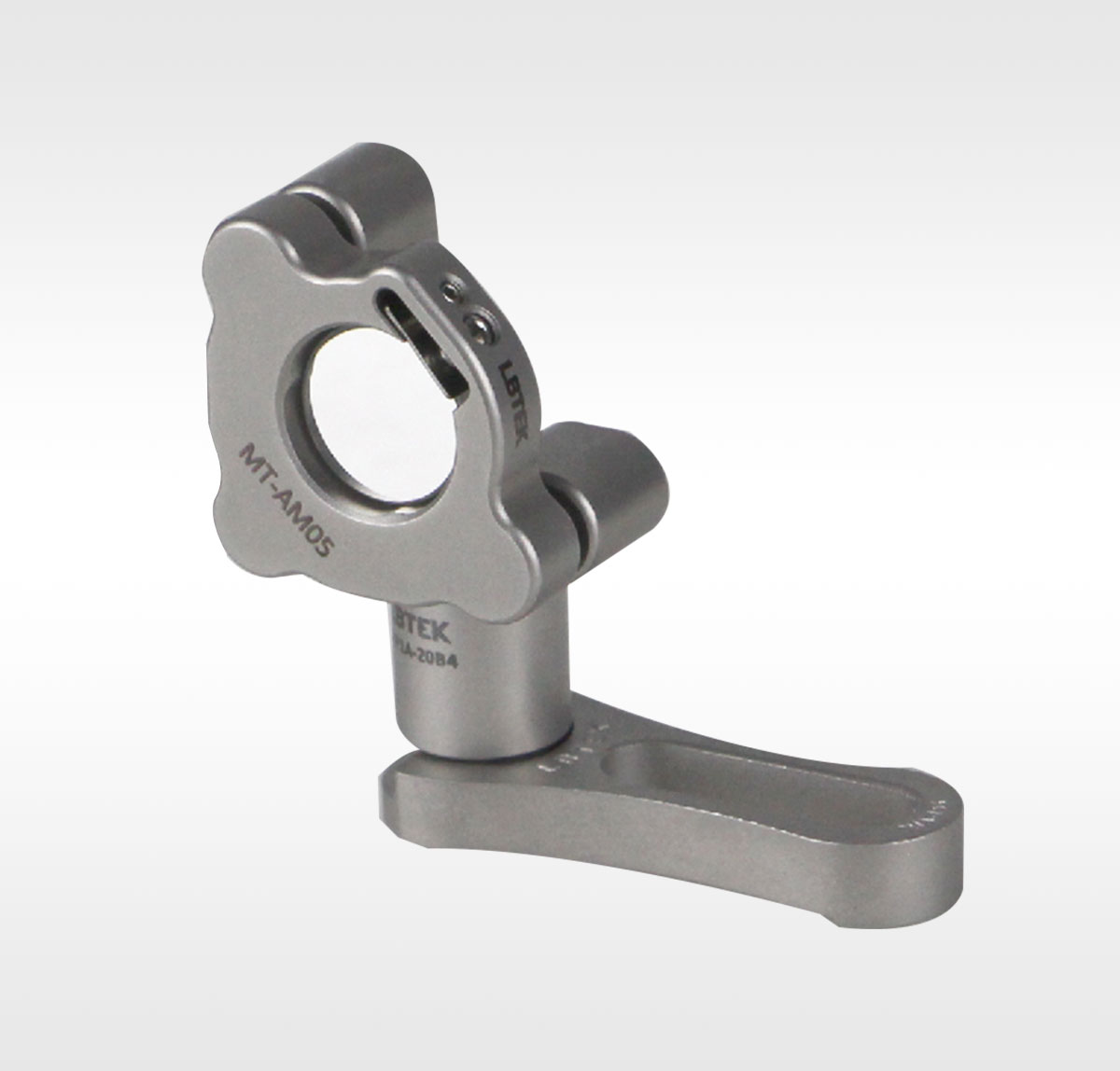

Схема применения сборки оптической стойки LBTEK 12 мм с основанием	① Рама из нержавеющей стали Ø12,7 мм MT-AM05 ×1	② Оптический элемент Ø12,7 мм×1
	③ Оптическая стойка Ø12 мм с цоколем OP1A-20B4 ×1	④ Мини-вилочный блок PHA-16S ×1

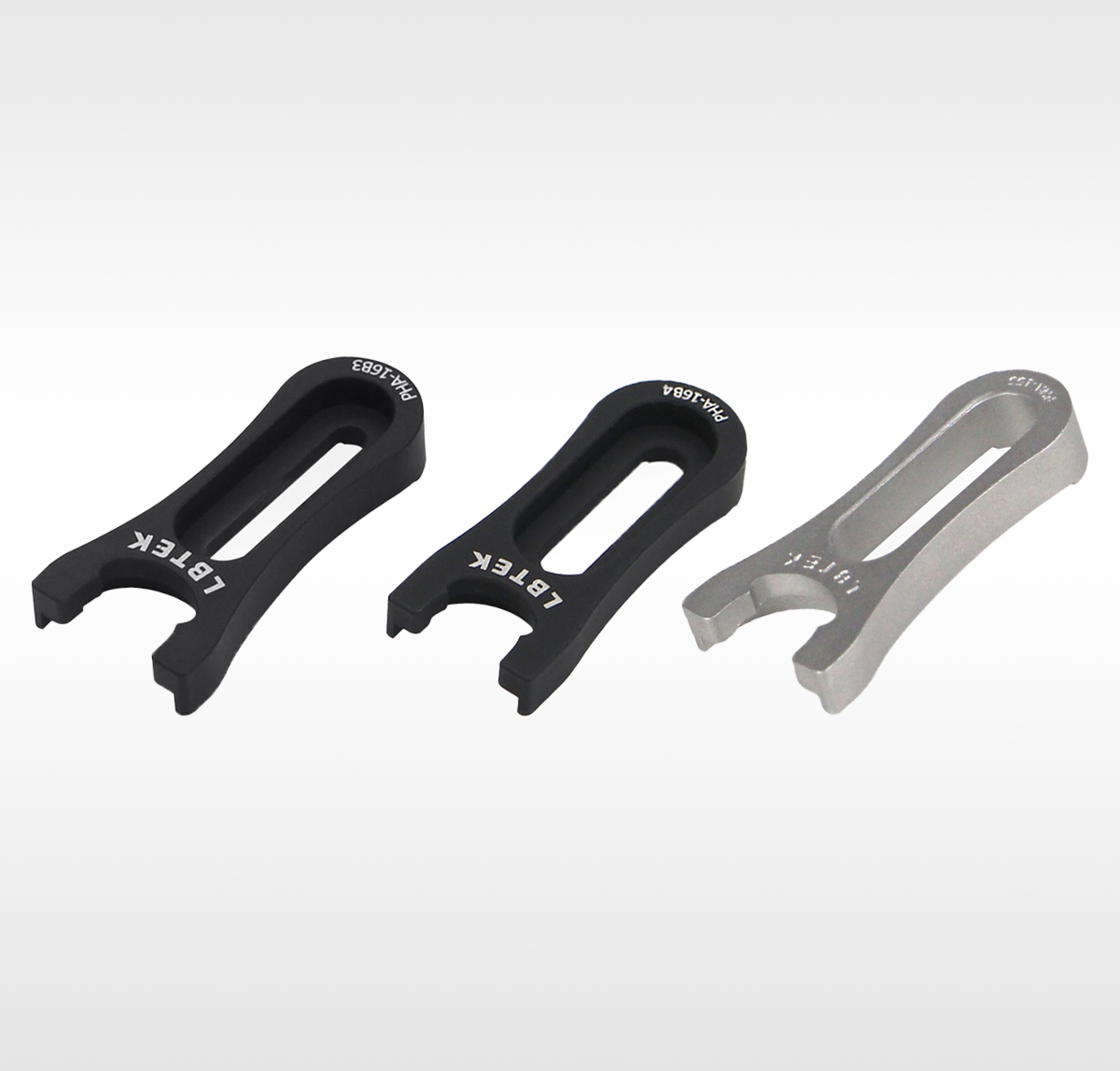

Мини-вилочный блок

Подходит для серии оптических штифтов диаметром 12 мм с основанием.
Длина желобка на талии: 16 мм.
Диаметр зажима: 14,2 мм
Можно приобрести упаковками по 5 штук.

Мини-вилочные блоки LBTEK имеют диаметр зажима 14,2 мм и обычно используются с оптическими штифтами 12 мм с основаниями. Трехточечный контакт обеспечивает хорошую силу зажима, а цельная конструкция обеспечивает хорошую жесткость. Длина потайного паза составляет 16 мм, его можно поворачивать на 360° вокруг основания, чтобы облегчить выбор подходящих монтажных отверстий. В комплект поставки входят один винт с шестигранной головкой M6×16 мм и одна плоская шайба Ø6 мм. Обратите внимание, что чрезмерная сила затяжки может деформировать поверхность оптического стола, что приведет к смещению компонентов и снижению устойчивости.
