Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Фиксированный блок положения.

Назначение: размещение базы в оптических системах.
С отмеченными точками
Дизайн канавки на талии

Блок фиксации положения, поставляемый LBTEK, используется для калибровки положения стойки или квадратного основания, чтобы облегчить выравнивание стойки и других квадратных оснований, удаленных из оптической системы.

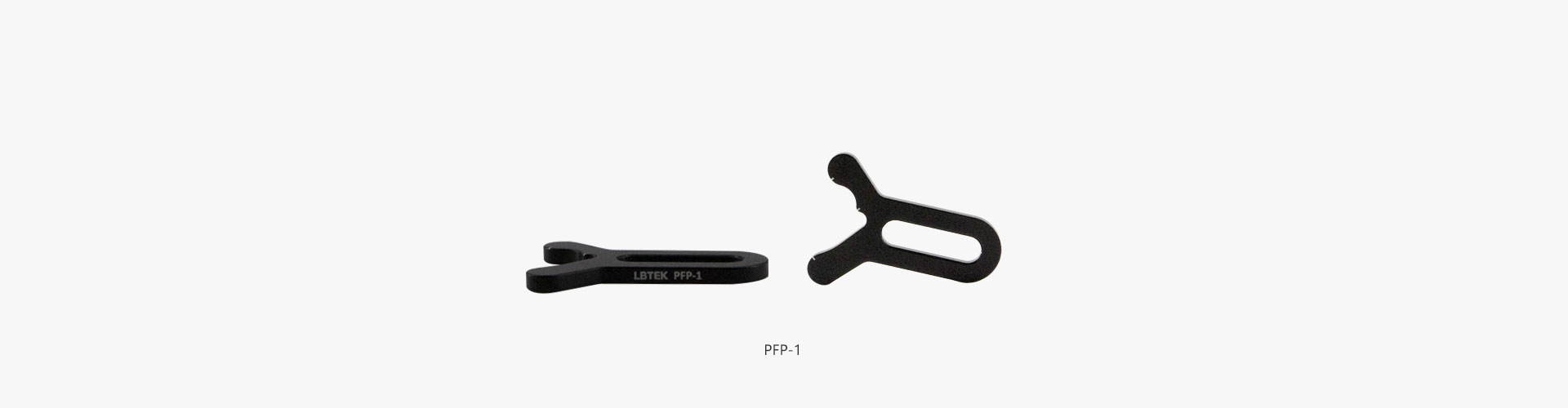

Фиксированный блок положения

Материал: алюминиевый сплав 6061-T6.

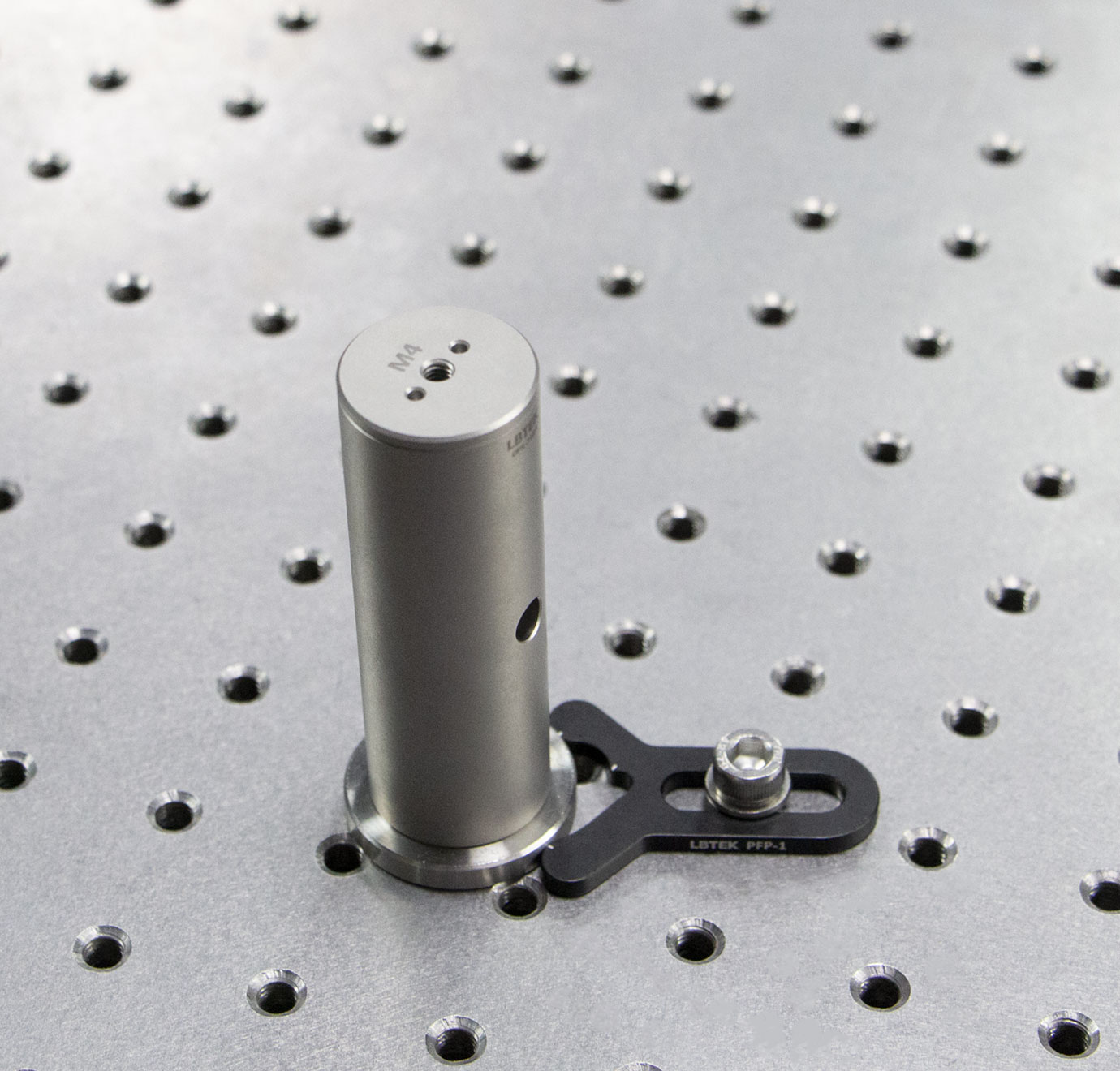

Расположение монтировки в оптической системе
Квадратное основание с трехточечным позиционированием
Две точки для установки стоек диаметром 25 мм и 38 мм.

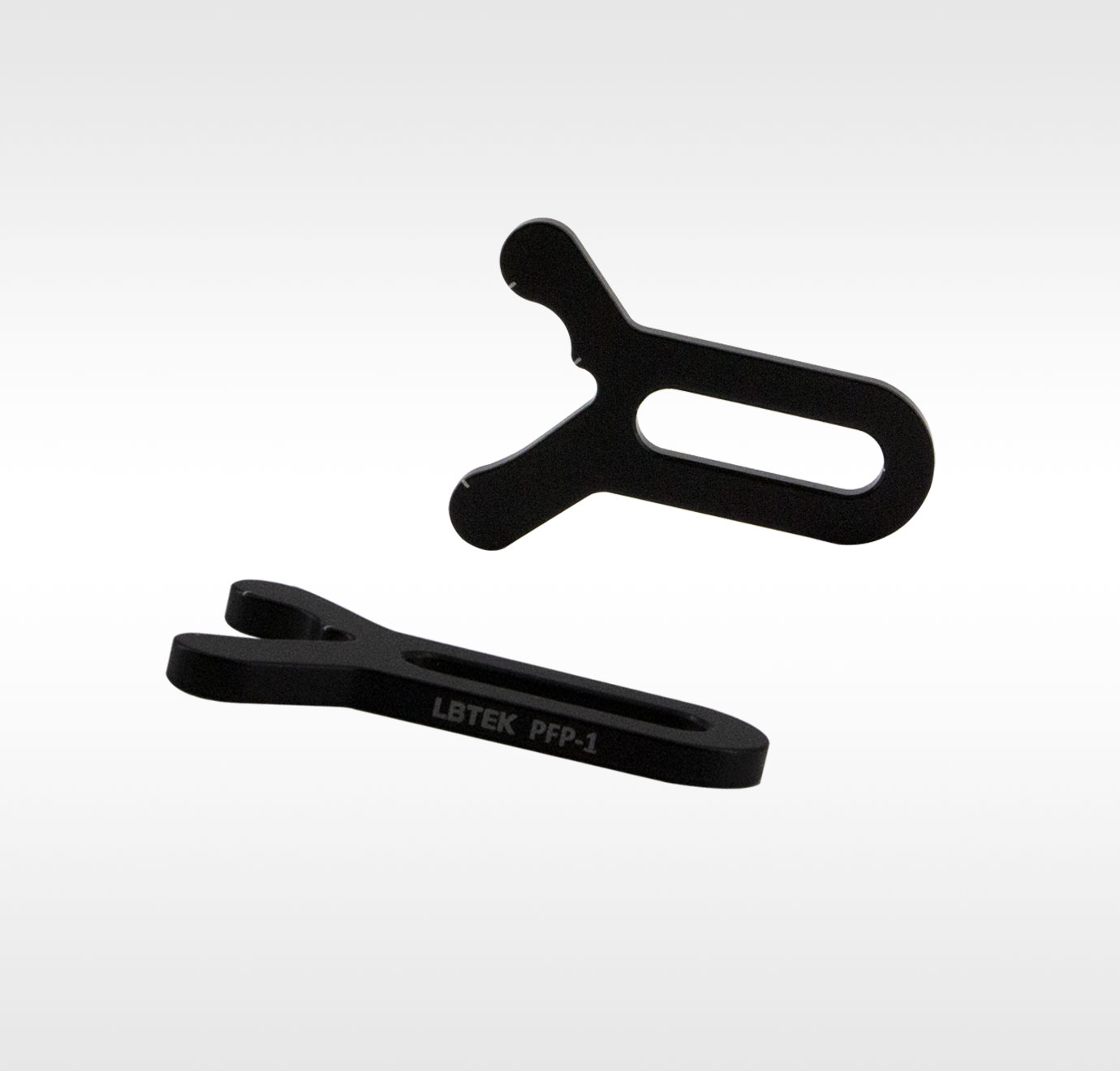

Блок фиксации положения, поставляемый LBTEK, изготовлен из алюминиевого сплава 6061-T6 и имеет обработку черной анодированной поверхности. Фиксирующий блок используется для калибровки положения стойки или квадратного основания, чтобы облегчить выравнивание стойки и других квадратных оснований, удаленных из оптической системы. Три точки маркировки на фиксированном блоке используются для маркировки точек контакта квадратных компонентов, а две точки маркировки на внешних кронштейнах могут использоваться для маркировки точек контакта стоечных компонентов. Крепежный блок можно закрепить винтами или прижимным блоком CB-2. Он подходит для ситуаций, когда крепежный блок невозможно закрепить непосредственно в резьбовом отверстии платформы.

Примечание: Закругленные углы под прямым углом квадратных компонентов должны быть меньше R1,5. Для квадратных оснований с закругленными углами больше R1,5 и меньше R10 используйте для позиционирования две позиционные фиксирующие пластины.
